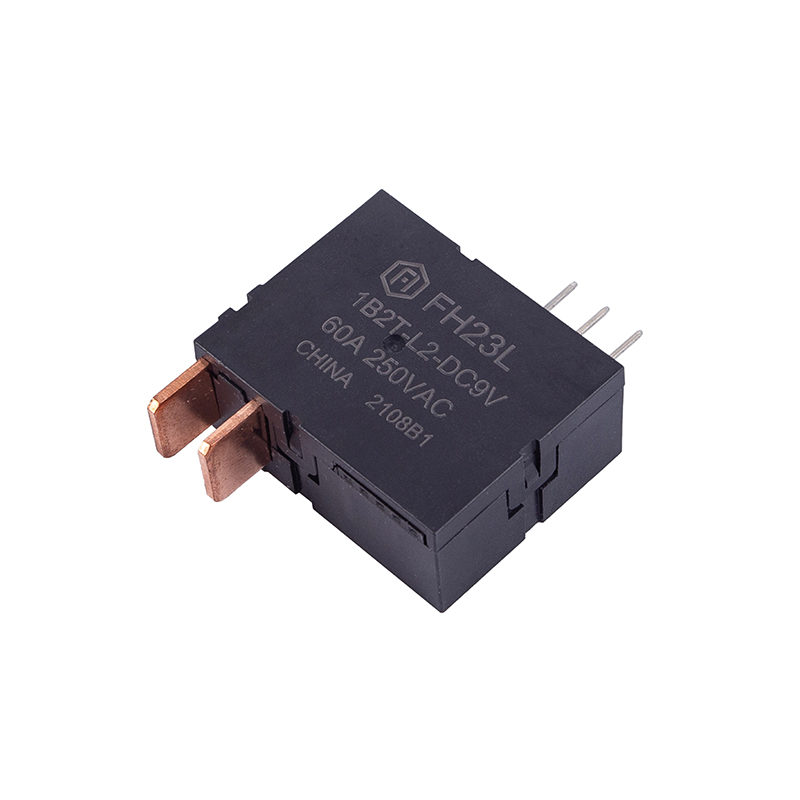

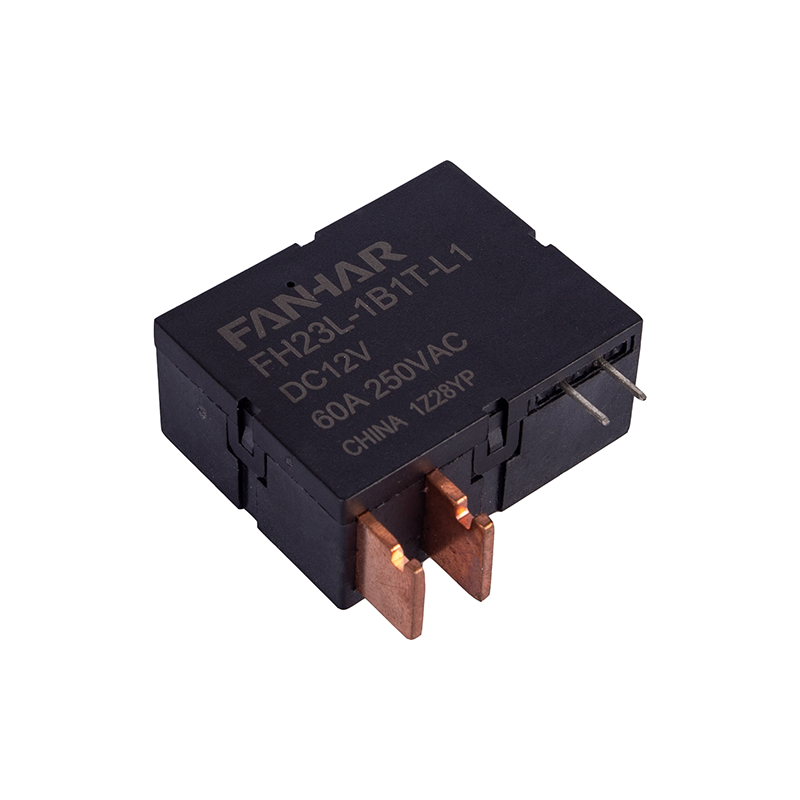

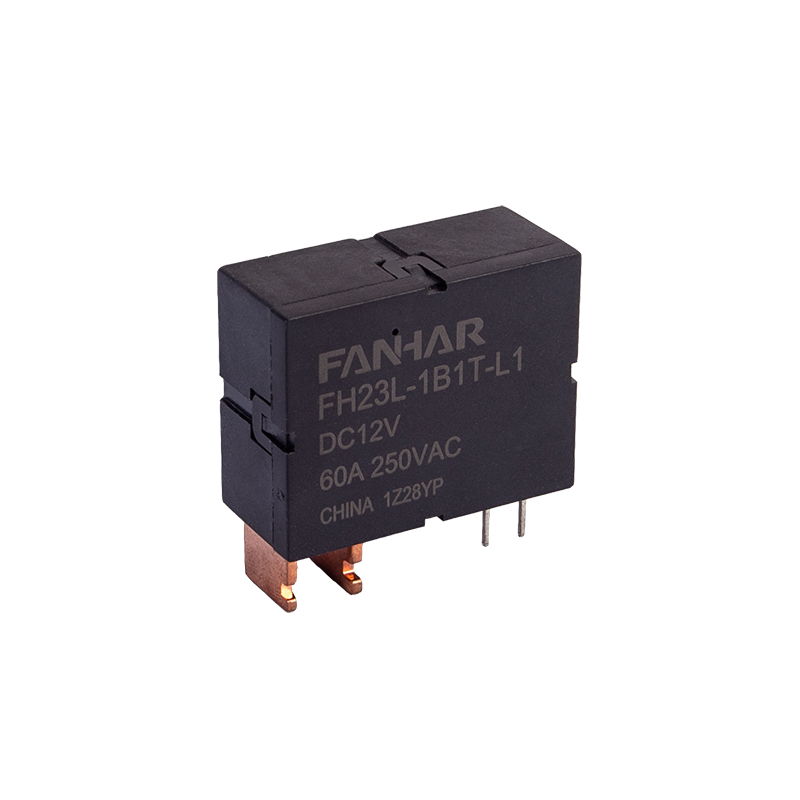

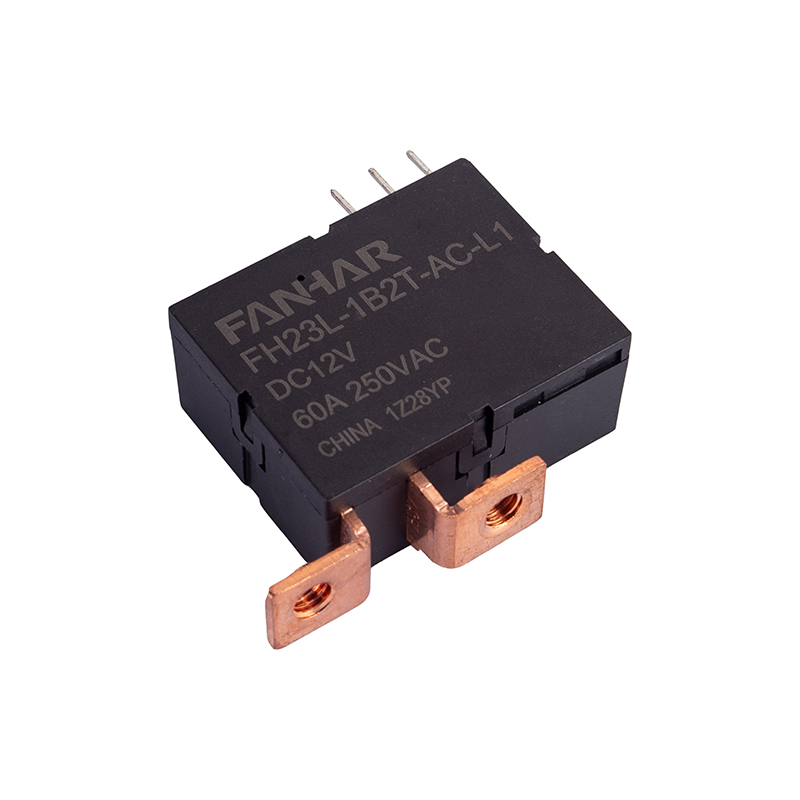

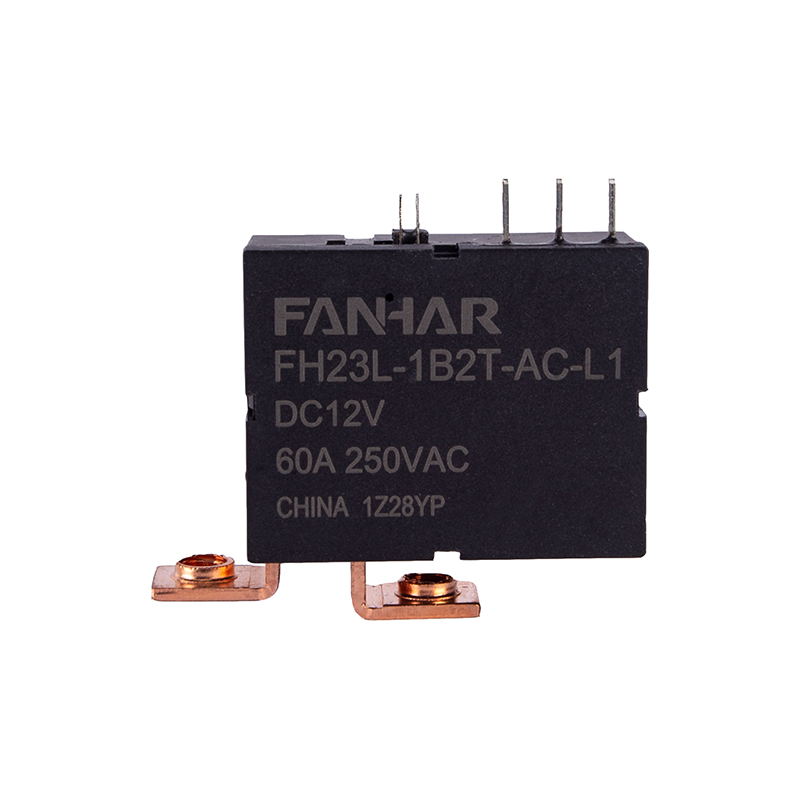

FH23L 60A مرحل الإغلاق IEC62055-31:2005 متوافق مع UC2

الميزات:
قدرة التبديل 80A
تتوفر ملفات مفردة وملفات مزدوجة

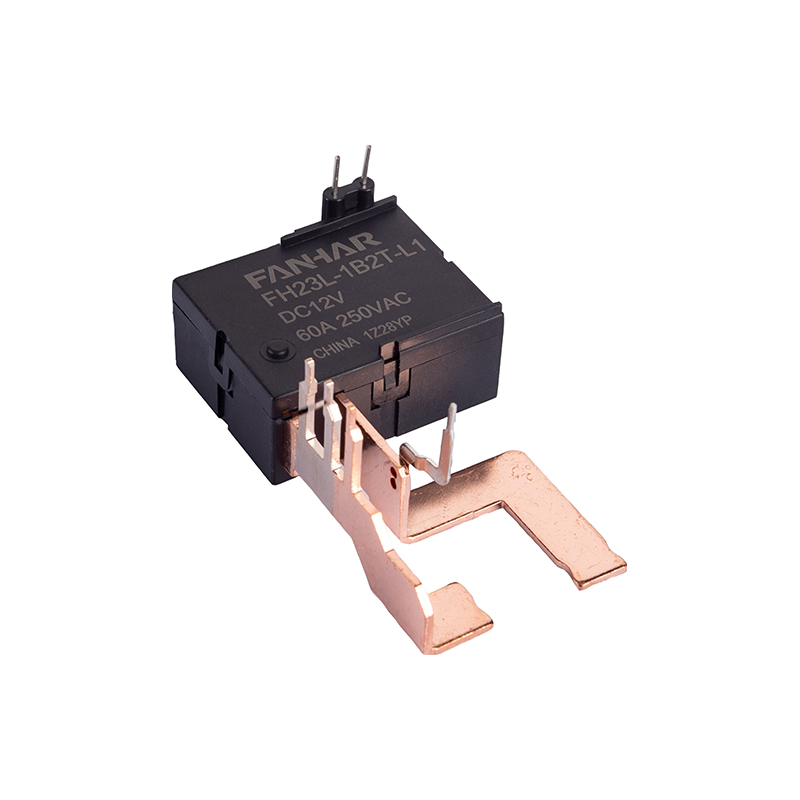

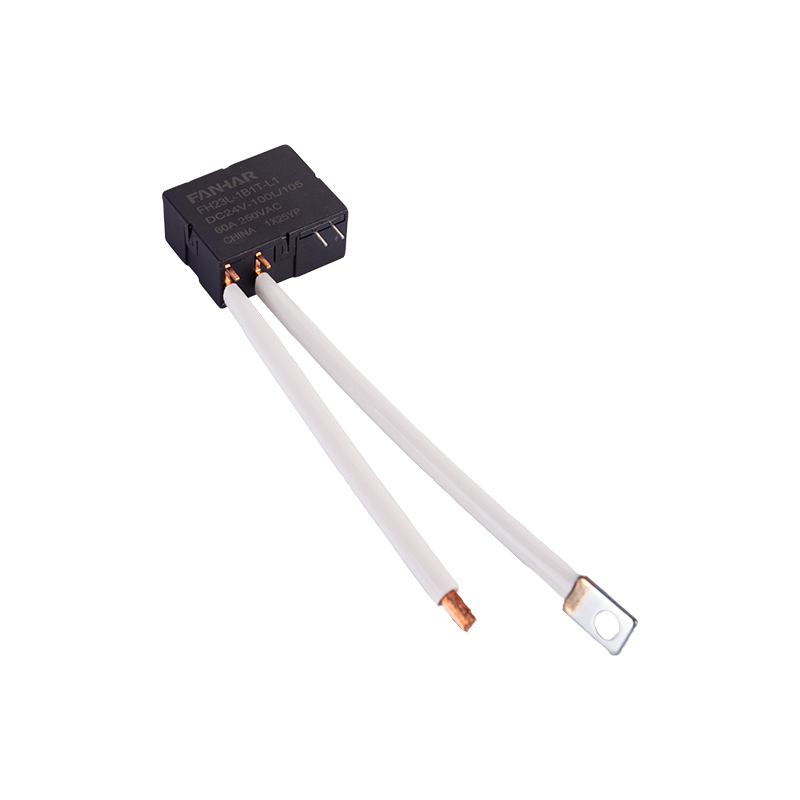

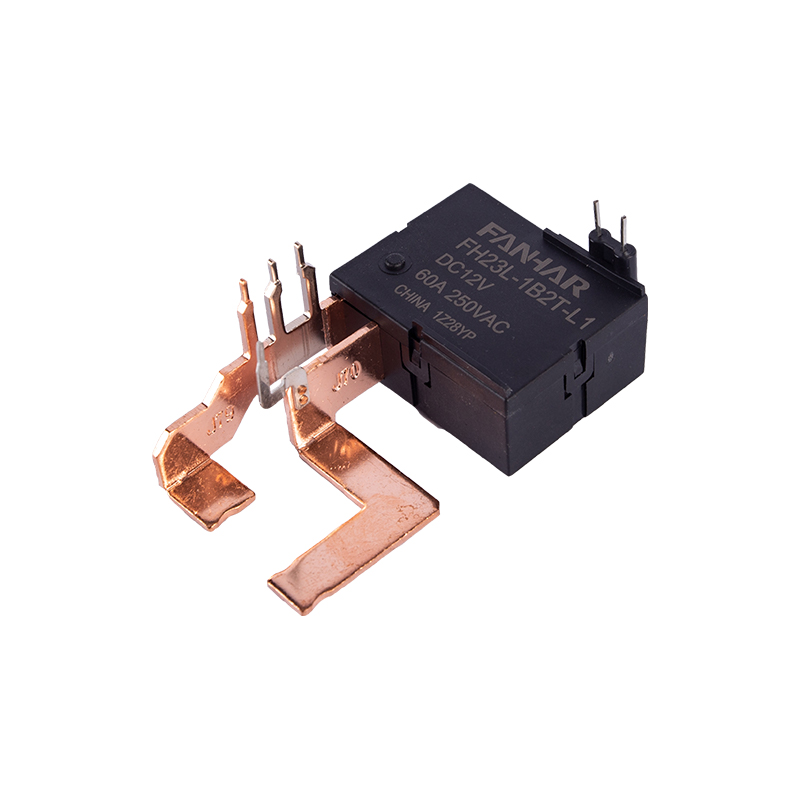

يمكن طلب الملحقات الخارجية، مثل محولات ومحولات النحاس المنغنيز، وفقًا لمتطلبات العملاء
جهد الانهيار (بين الاتصال والملف): 4 كيلو فولت
تلبية معيار IEC62055-31:2005 UC2
منتج صديق للبيئة (متوافق مع RoHS)
الأبعاد التفصيلية:(38.0×30.0×16.5) ملم
يمكن أن يكون التصميم المتكامل والتركيب التلقائي المريح والإنتاج
مقاومة تدخل تردد الطاقة والاتساق الجيد

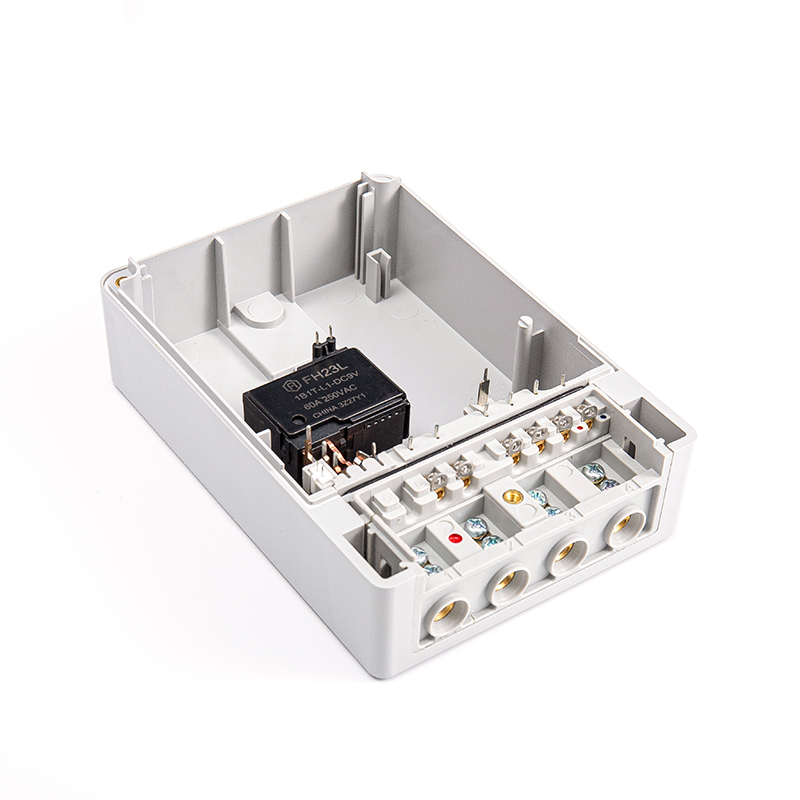

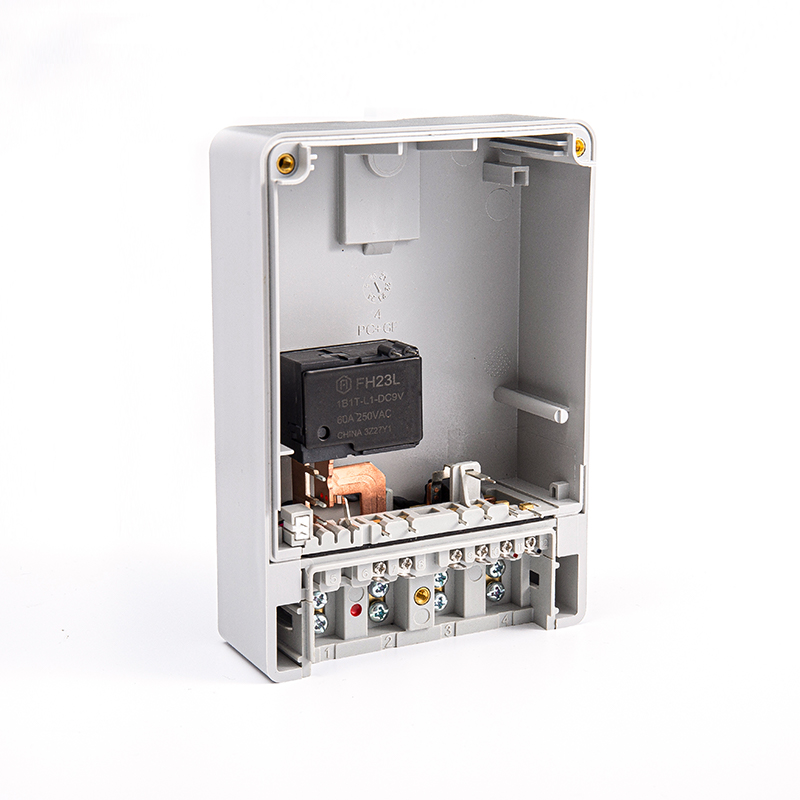

التطبيق الرئيسي: العداد الذكي، المفتاح المركب، الطاقة الجديدة

اتصل بنا

تحميل

السابق: FH26L 100A 120A مرحل الإغلاق IEC62052-31 UC3 متوافق التالي: لا يوجد مقال تالي

المعلمات
التطبيق
الوصف

المعلمات

المواصفات	البند
بيانات الاتصال	ترتيب الاتصال		1أ،1ب
	مقاومة الاتصال (الأولي)		≥1.0mΩ(6VDC 1A)
	مواد الاتصال		AgSnO ₂
القيمة المقدرة	الحمل المقدر (حمل المقاومة)		60 أمبير 250 فولت تيار متردد
	ماكس. تبديل الجهد		250 فولت تيار متردد
	ماكس. التبديل الحالي		80 أ
	القدرة القصوى للتبديل		15000 فولت أمبير
الأداء الكهربائي	مقاومة العزل (الأولي)		1000 ميجا أوم (500 فولت تيار مستمر)
	قوة عازلة (الأولي)	بين جهات الاتصال المفتوحة	2000 فولت تيار متردد 1 دقيقة
		بين الملف والاتصالات	4000 فولت تيار متردد 1 دقيقة
	وقت الإغلاق		≥20 مللي ثانية
	وقت الافتتاح		≥20 مللي ثانية
الأداء الميكانيكي	مقاومة الصدمات	وظيفية	98 م / ث ² (10 جرام)
		مدمرة	980 م / ث ² (100 جرام)
	مقاومة الاهتزاز		10 هرتز ~ 55 هرتز 1.5 ملم دا
التحمل	ميكانيكية		1 × 10 ⁵ مكتب خدمات المشاريع
	الكهربائية UC2(1)	تشغيل/إيقاف=10S/20S	60 أمبير 250 فولت تيار متردد	5000 أوبس (COSφ=1)	إجمالي 10000 عملية
				5000 أوبس (COSφ=0.5)
حالة التشغيل	درجة الحرارة المحيطة		-40 درجة مئوية ~ 85 درجة مئوية
	الرطوبة		5% ~ 85% ر
الإنهاء			نوع ثنائي الفينيل متعدد الكلور نوع المسمار (XB)
وزن الوحدة			حوالي 36 جرامًا (بدون المرفقات)
البناء			مقاومة التدفق

الوصف

FH23L Latching Relay 60A Switching Capability هو جهاز تحويل إلكتروني عالي الأداء بسعة تبديل 60A، مناسب لمجموعة متنوعة من التطبيقات الصناعية والتجارية. يعتمد المرحل تصميمًا مزدوج الملف ويدعم تكوينات الملف الفردي والملف المزدوج لتلبية متطلبات الحمل المختلفة. إن قدرته العالية على حمل التيار (60 أمبير عند 250 فولت تيار متردد) تجعله خيارًا مثاليًا لتطبيقات مثل العدادات الذكية والمحولات الكهروضوئية وشواحن السيارات الكهربائية وأدوات التحكم في الإضاءة. يستخدم مرحل FH23L تقنية الدفع النبضي منخفضة الطاقة، حيث يستهلك الطاقة فقط عند التبديل ولا توجد طاقة تقريبًا عند الاحتفاظ بالحالة، وبالتالي يقلل بشكل كبير من استهلاك الطاقة الإجمالي. بالإضافة إلى ذلك، العمر الميكانيكي يصل إلى 1 مليون مرة، والعمر الكهربائي أكثر من 630,000 مرة، مما يضمن التشغيل المستقر وطويل الأمد. اتصالات التتابع مصنوعة من مادة سبائك الفضة مع مقاومة اتصال منخفضة للغاية (< 100 مللي فولت) وقوة عزل كهربائي 4 كيلو فولت، مما يضمن الموثوقية والسلامة العالية. يتميز مرحل FH23L بأنه صغير الحجم، ومتوافق مع RoHS، ومناسب لتركيب PCB، مما يجعله مثاليًا للتطبيقات ذات المساحة المحدودة. إن تصميمها المدمج وأدائها القوي يجعلها مثالية للأتمتة الصناعية وأنظمة البناء الذكية والتحكم في الآلات المعقدة. سواء كان الأمر يتعلق بأتمتة المنزل أو بيئة تجارية، يمكن أن يوفر FH23L وظيفة تحويل موثوقة وأداء ممتاز. أصبح مرحل الإغلاق FH23L مكونًا أساسيًا لا غنى عنه في أنظمة التحكم الإلكترونية المختلفة نظرًا لقدرته الاستيعابية العالية الحالية، وتصميم استهلاك الطاقة المنخفض، والعمر الطويل، والموثوقية العالية.
