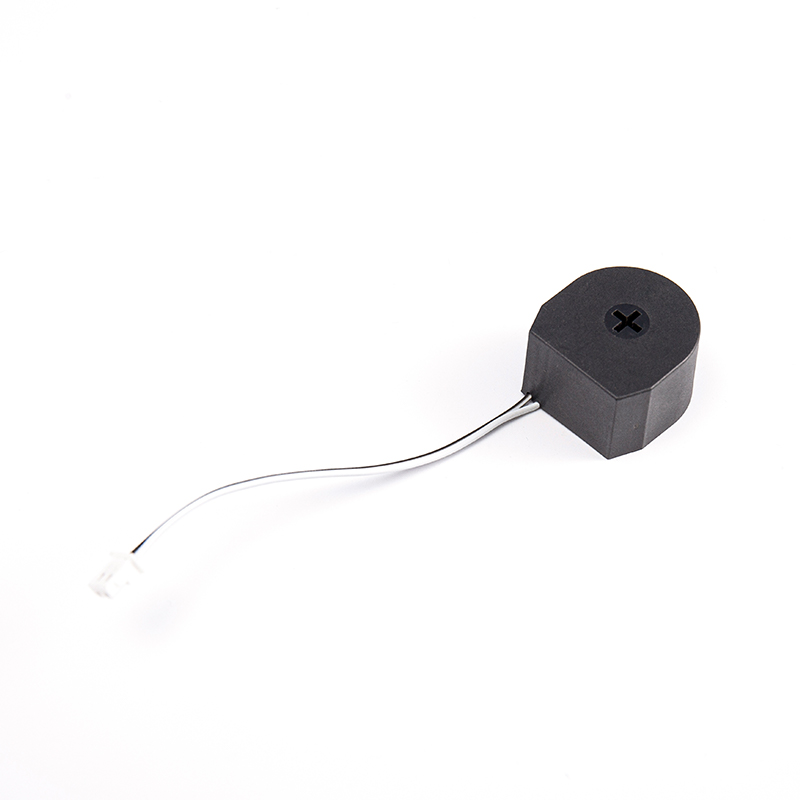

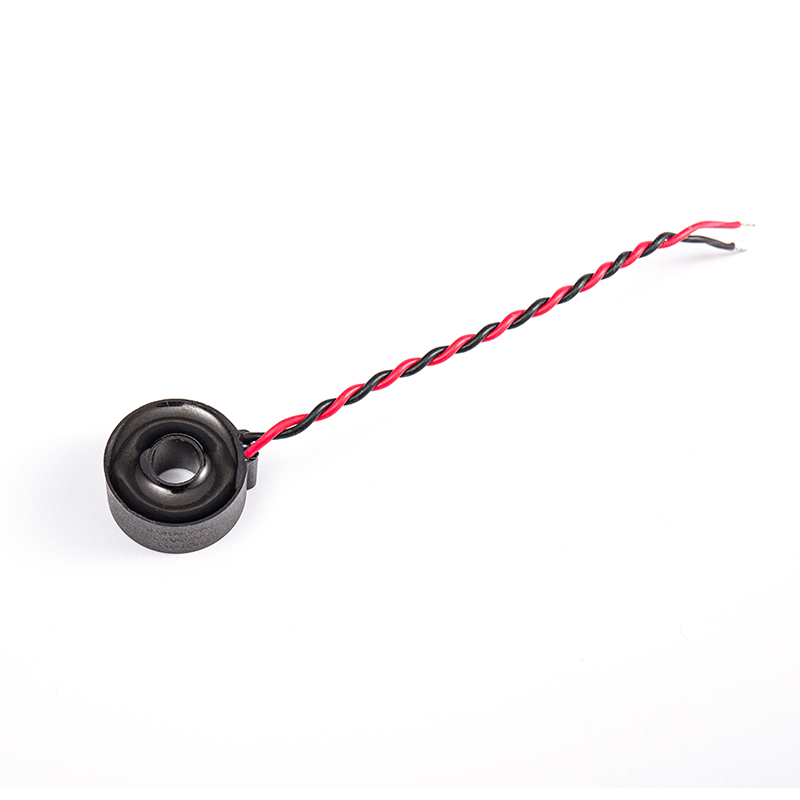

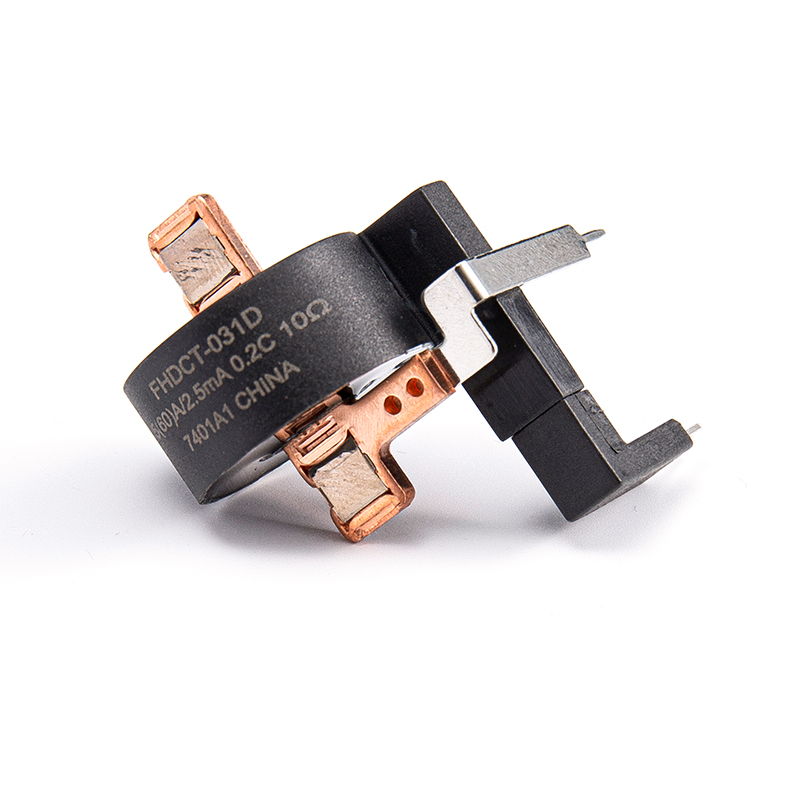

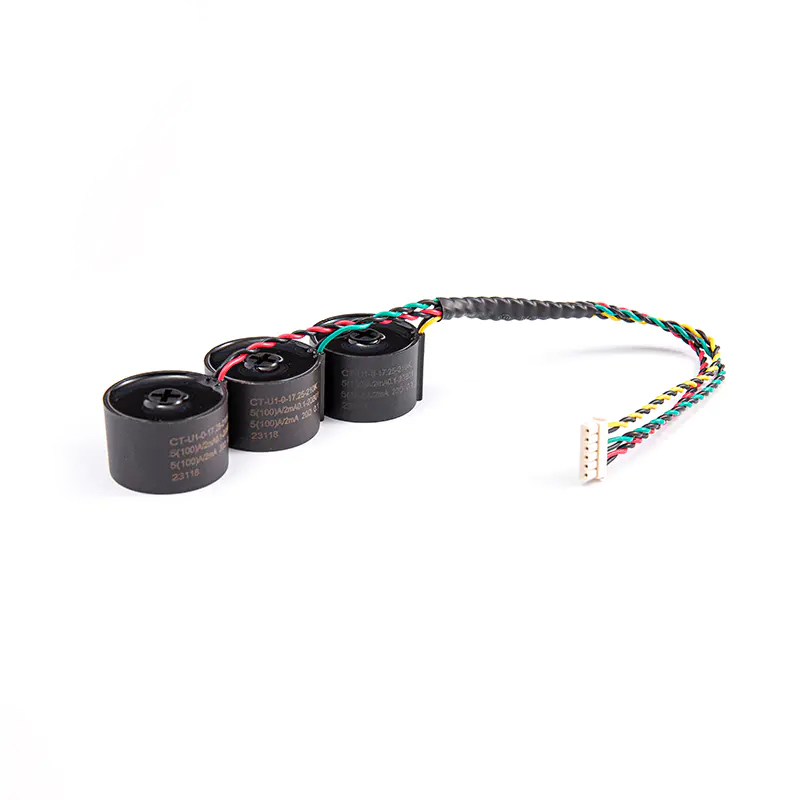

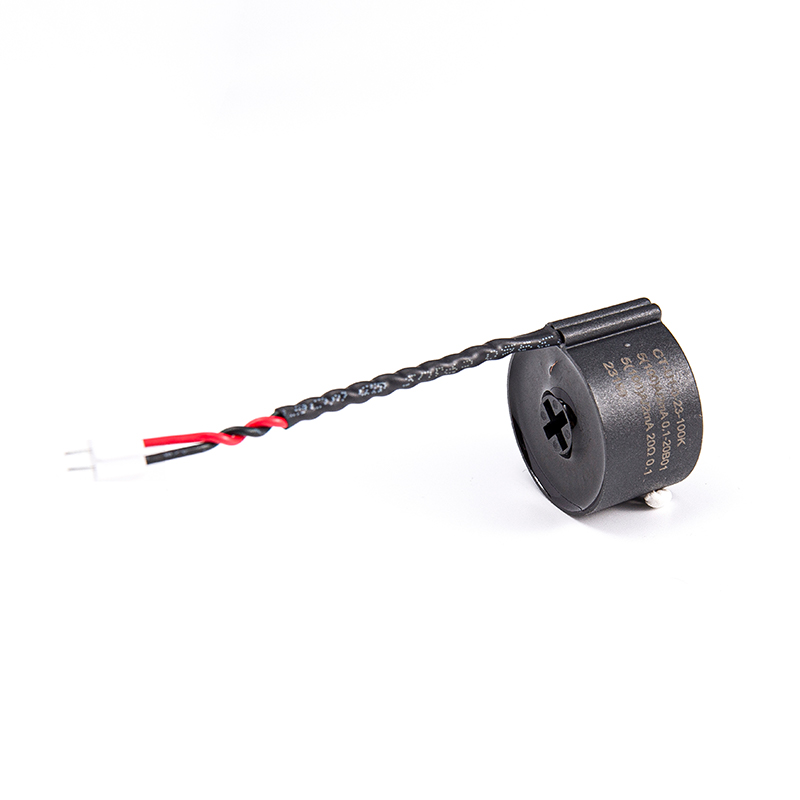

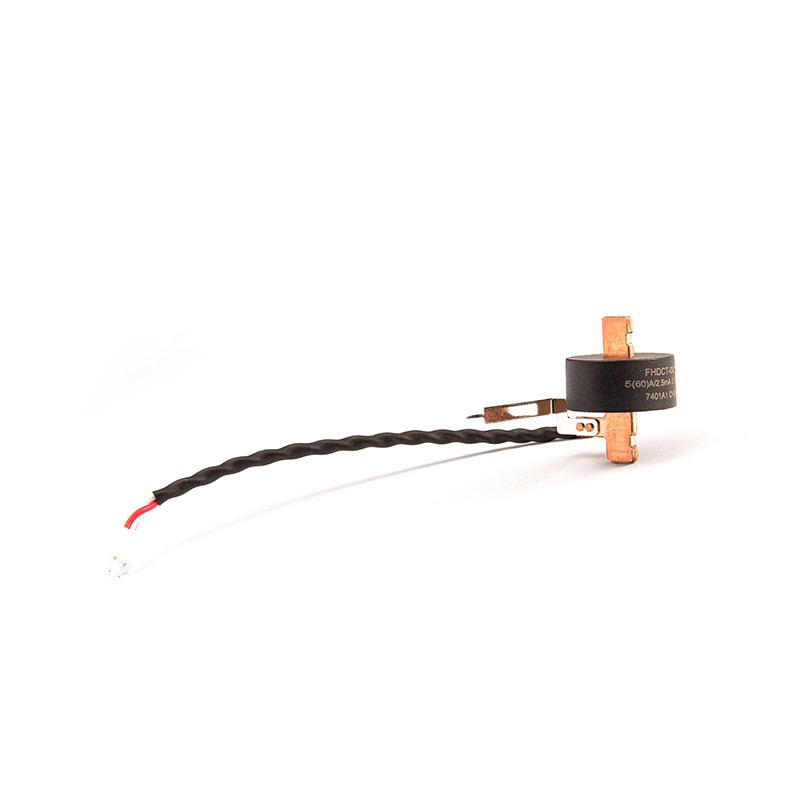

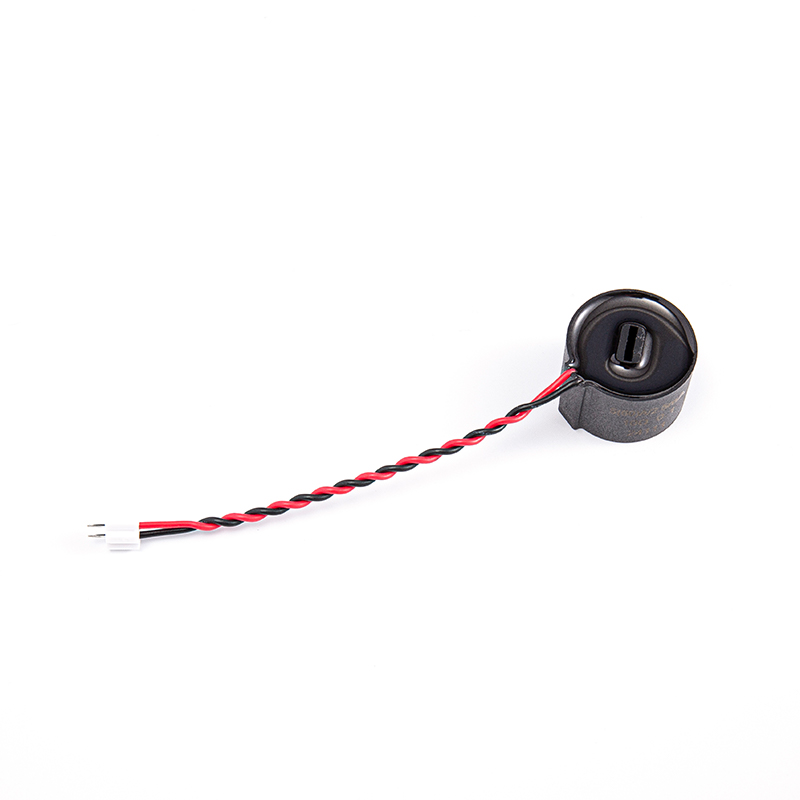

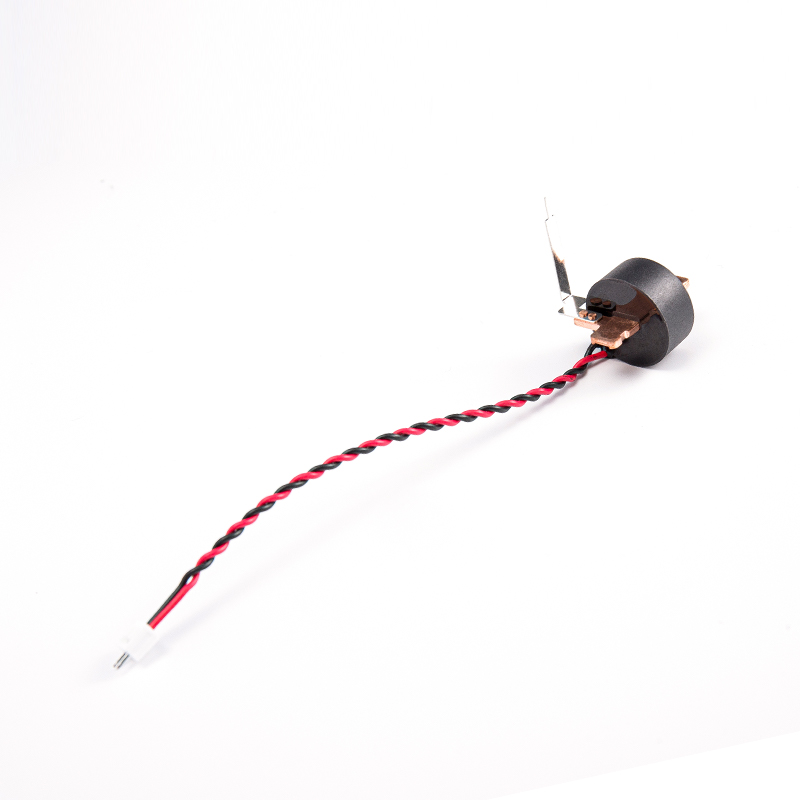

المحول الحالي (CT) هو جهاز يستخدم لقياس التيار المتردد. يستخدم على نطاق واسع في أنظمة الطاقة لضمان مراقبة آمنة ودقيقة لتدفق التيار. إنه يحول التيار الكبير على الجانب الأساسي إلى تيار صغير على الجانب الثانوي من خلال مبدأ الحث الكهرومغناطيسي، وهو مناسب للقياس والحماية والتحكم. وتتمثل الوظيفة الرئيسية لمحول التيار في تحويل التيار الكبير إلى تيار صغير بنسبة بحيث يمكن قياسه باستخدام أدوات كهربائية ذات مواصفات موحدة. إنه لا يوفر قيمة قياس التيار فحسب، بل يلعب أيضًا دور العزل الكهربائي في نظام الطاقة لمنع الجهد العالي من التسبب في ضرر لمعدات القياس والموظفين. كما يولي التصميم الهيكلي للمحول الحالي اهتمامًا كبيرًا بالتطبيق العملي والسلامة. على سبيل المثال، يقوم محول التيار المار عبر النواة بقياس التيار عن طريق تمرير السلك عبر الفتحة المركزية. هذا التصميم يجعل التركيب والصيانة أكثر ملاءمة. عادة ما تكون قشرة محول التيار مصنوعة من مواد بلاستيكية أو معدنية ذات خصائص عزل جيدة ومميزة بألوان واضحة للدلالة على الغرض منها وأهميتها.
Zhejiang Fanhar Electronics Co., Ltd. هي مصنع صيني مخصص مصنع محولات استشعار التيار و محول قياس التيار المصنعون، وهي مؤسسة وطنية عالية التقنية متخصصة في البحث والتطوير والتصنيع والمبيعات للمرحلات. تُستخدم منتجاتنا على نطاق واسع في أنظمة المنازل الذكية، والطاقة الجديدة الكهروضوئية، وأكوام الشحن، والعدادات الذكية، والتحكم الصناعي، وغيرها من المجالات.
حاليًا، لدينا فريق محترف يضم ما يقرب من 500 موظف، ونشغل 30 خط إنتاج مؤتمت بالكامل، ويتم تصدير 40% من منتجاتنا إلى أكثر من 20 دولة حول العالم. لخدمة عملائنا بشكل أفضل وتلبية متطلبات السوق، نقوم باستمرار بتحسين منتجاتنا وتقنيات التصنيع، ونستثمر 6%-8% من إيرادات المبيعات السنوية في البحث والتطوير والابتكار.
مع التركيز القوي على الابتكار التكنولوجي، تم الاعتراف بنا كمؤسسة وطنية عالية التقنية ومركز بحث وتطوير إقليمي، ونمتلك أكثر من 40 براءة اختراع وطنية. حصلت منتجاتنا على شهادات دولية، بما في ذلك ISO9001 وISO14001 وISO45001، بالإضافة إلى شهادات UL وTUV وCQC الموثوقة، وتتوافق تمامًا مع توجيهات الاتحاد الأوروبي ROHS/REACH.
مع الحفاظ على معدل رضا تسليم يبلغ 98%، تخدم منتجاتنا قادة الصناعة العالميين مثل Huawei وBull وEaton في تطبيقات المنازل الذكية والتحكم الصناعي والطاقة الجديدة وعدادات الطاقة. بالنظر إلى المستقبل، ستواصل Fanhar Electronics توسيع الطاقة الإنتاجية وتعميق حضورنا في سوق الطاقة الجديدة، سعيًا لتصبح مزودًا رائدًا في صناعة المرحلات. نحن نقدم محول تيار الحماية للبيع.
الفهم الأساسي للمرحلات المرحل هو جهاز تحويل تلقائي يستخدم إشارة تيار صغيرة للتحكم في دائرة ذات تيار مرتفع. في الأتمتة الصناعية، والأجهزة المنزلية، وأنظمة الطاقة، ومعدات الاتصالات، تعمل المرحلات بمثابة "جسر" و"حارس". يمكنهم تضخيم...
اقرأ المزيدوظيفة مرحل الإشارة الصغيرة في مسارات التحكم منخفضة الطاقة A تتابع الإشارة تم تصميمه لتبديل الدوائر ذات التيار المنخفض والجهد المنخفض بشكل موثوق، دون إحداث ضوضاء أو مقاومة اتصال يمكن أن تشوه إشارة القياس أو الت...
اقرأ المزيدال FH63NE هو عالية الأداء، وعالية الحالية تتابع الطاقة الجديدة تم تطويره بواسطة FANHAR لأنظمة الطاقة الكهروضوئية وإمدادات الطاقة الجديدة. يتميز بقدرة تبديل اتصال 120 أمبير، وأبعاد 71 مم × 43 مم × 24.6 مم، ...
اقرأ المزيدلماذا يتصرف تبديل التيار المستمر بشكل مختلف عند الطاقة العالية يعد تبديل التيار المباشر عند الجهد العالي مشكلة هندسية مختلفة تمامًا عن تبديل التيار المتردد. في دائرة التيار المتردد، يعبر التيار بشكل طبيعي الصفر حوالي مائة مرة في...
اقرأ المزيدفي الأنظمة الكهربائية الحديثة - من المنازل الذكية إلى الأتمتة الصناعية والطاقة المتجددة - لا يمكن التفاوض على القياس الدقيق للتيار والحماية الموثوقة. الأبطال المجهولون وراء هذه الوظائف هم الأجهزة الدقيقة مثل المحول الحالي ومتغيراتها المتخصصة. إن فهم أدوارهم المميزة يساعد المهندسين ومتخصصي المشتريات على اتخاذ قرارات مستنيرة تعزز السلامة والكفاءة وطول عمر النظام.
في حين تستخدم في كثير من الأحيان بالتبادل، المحول الحالي (ط م)، محول الاستشعار الحالي , محول القياس الحالي ، و تتابع الحماية CT تخدم أغراض فريدة. معيار المحول الحالي يخفض التيارات الأولية العالية إلى مستويات آمنة وقابلة للقياس. ال محول الاستشعار الحالي يدمج تكييف الإشارة لواجهة متحكم مباشر. ال محول القياس الحالي يعطي الأولوية للدقة العالية على نطاق واسع لإعداد الفواتير والمراقبة. وأخيرا، تتابع الحماية CT تم تصميمه ليظل خطيًا أثناء ظروف الخطأ، مما يضمن تشغيل المرحلات الوقائية بشكل صحيح.
الاختيار بين أ المحول الحالي و أ تتابع الحماية CT يعتمد على أولوية نظامك: دقة القياس أو مرونة الخطأ. بالنسبة لأنظمة إدارة الطاقة، أ محول القياس الحالي بدقة 0.5% تعتبر مثالية. على العكس من ذلك، بالنسبة لمرحلات حماية المحرك أو لوحات حماية الشبكة، أ تتابع الحماية CT مع فئة الدقة 5P10 أو 5P20 يعد أمرًا إلزاميًا لتجنب التشبع الأساسي أثناء الزيادات المفاجئة.
يسلط الجدول أدناه الضوء على الاختلافات الهامة عند الاختيار بين المعيار محول القياس الحالي و أ تتابع الحماية CT لمشروعك القادم.
| ميزة | محول القياس الحالي | تتابع الحماية CT |
|---|---|---|
| الغرض الأساسي | الفواتير وتحليل جودة الطاقة | اكتشاف الأخطاء، وتعثر التتابع |
| فئة الدقة | 0.2، 0.5، 1.0 | 5P10، 5P20، 10P10 |
| تصنيف العبء | أقل (2.5-15 فولت أمبير) | أعلى (15-30 فولت أمبير) |
| المواد الأساسية | فولاذ السيليكون (عالية μ) | النيكل والحديد أو سبائك متقدمة |
| سلوك التشبع | عرضة للتشبع> 120% في | يبقى خطيًا حتى 20-30x بوصة |
مع انتشار إنترنت الأشياء والأجهزة الذكية محول الاستشعار الحالي لقد تطورت إلى ما هو أبعد من ملف بسيط. تدمج المتغيرات الحديثة مقاومات العبء ومكبرات الصوت وحتى الواجهات التناظرية إلى الرقمية. يعمل هذا التصميم "الجاهز للمستشعر" على تقليل تعقيد قائمة مكونات الصنف (BOM) للعدادات الذكية وشواحن المركبات الكهربائية وأجهزة التحكم الصناعية.
في الأنظمة الكهروضوئية وأكوام الشحن، تتطلب أخطاء القوس والتيارات الزائدة الأرضية قوة تتابع الحماية CT . على عكس أجهزة CT القياسية، تحافظ هذه الأجهزة على خطية تصل إلى 30 مرة من التيار المقنن، مما يضمن أن مرحلات الحماية تتلقى إشارات دقيقة أثناء دوائر القصر. بالنسبة لمراكز التحكم في المحركات (MCCs)، الاقتران أ تتابع الحماية CT مع مرحلات الحمل الزائد الحراري يمنع التعثر المزعج مع ضمان التشغيل الآمن للفشل.
وحتى ذات جودة عالية المحول الحالي سوف تفشل إذا تم تثبيتها بشكل غير صحيح. احرص دائمًا على مراعاة القواعد الثانوية للدائرة المفتوحة: لا تترك أبدًا جهاز CT الثانوي مفتوحًا أثناء تدفق التيار الأساسي - يمكن أن تحدث فولتات عالية خطيرة. ل تتابع الحماية CT التثبيتات، تحقق من أن جهد نقطة الركبة (Vk) لا يقل عن 2x الحد الأقصى لجهد الترحيل في ظل ظروف الخطأ. استخدم كتل تقصير لفصل آمن.
A محول القياس الحالي تم تحسينه للحصول على دقة عالية (0.2-1.0%) في تيارات التشغيل العادية، وعادةً ما يصل إلى 120% من التيار الأساسي المقدر. يستخدم نوى تشبع أقل وهو مناسب لقياس الطاقة ومراقبة الطاقة. وفي المقابل أ تتابع الحماية CT تم تصميمه للحفاظ على الخطية في ظل ظروف الخطأ (ما يصل إلى 20-30x التيار المقنن) مع فئات الدقة مثل 5P10 أو 10P20. يحتوي قلبها على نقطة ركبة عالية التشبع، مما يضمن تشغيل المرحلات بشكل صحيح دون تشويه. يمكن أن يؤدي استخدام قياس CT للحماية إلى تشبع النواة وعدم تشغيل المرحل أثناء دوائر القصر.
للحصول على واجهة متحكم مباشر، اختر أ محول الاستشعار الحالي مع تكييف الإشارة المدمج. ابحث عن نماذج خرج الجهد (0-3.3 فولت أو 0-5 فولت) التي تتوافق مع مرجع ADC الخاص بك. المعلمات الرئيسية: نسبة المنعطفات (على سبيل المثال، 1000:1)، وحساسية الإخراج (mV/A)، وخطأ الطور (<1°). وبدلاً من ذلك، حدد CT قياسيًا بالإضافة إلى مقاوم عبء خارجي ودائرة مضخم تشغيلي. للحصول على الدقة، استخدم CT مع عبء الدقة المدمج ومكبر الصوت الناتج من السكك الحديدية إلى السكك الحديدية. تشتمل العديد من التصميمات أيضًا على إزاحة التيار المستمر (على سبيل المثال، 2.5 فولت لاستشعار التيار ثنائي القطب).
تشمل الأسباب الشائعة ما يلي: (1) الدائرة الثانوية المفتوحة — لا تترك الثانوية بدون تحميل أبدًا؛ ضع دائمًا مقاومة العبء أو كتلة البيع على المكشوف. (2) التثبيت الأساسي غير الصحيح - يجب أن تغلق الأشعة المقطعية ذات النواة المنقسمة بالكامل؛ الأوساخ أو المحاذاة الخاطئة تقلل من الاقتران. (3) قطبية الأسلاك خاطئة - قم بتبديل أسلاك التوصيل S1/S2. (4) التيار الأولي غير كافي - لدى CTs حد أدنى من تيار البدء (عادةً 0.5-1٪ من التصنيف). (5) العبء الثانوي مرتفع جدًا - قم بتقليل طول الكابل أو زيادة قياس السلك. استخدم مقياسًا مثبتًا للتحقق من وجود التيار الأساسي قبل استكشاف أخطاء التصوير المقطعي وإصلاحها.
من الناحية الفنية، نعم، ولكن لا ينصح بذلك. أ تتابع الحماية CT يضحي بالخطية المنخفضة الحالية من أجل تحمل عالي للخطأ. عند التيارات التي تقل عن 5-10% من المعدل، يمكن أن يتجاوز الخطأ 2-3%، مما يجعلها غير مناسبة لفواتير الطاقة الدقيقة أو تحليل الطاقة. لأغراض القياس، استخدم دائمًا أداة مخصصة محول القياس الحالي (الفئة 0.5 أو 0.2). على العكس من ذلك، لا ينبغي أبدًا استخدام جهاز قياس CT في دوائر الحماية - فهو سوف يتشبع أثناء حدوث خطأ، مما يتسبب في فشل مرحلات الحماية.
للسلامة والامتثال، اطلب UL 2808 (الولايات المتحدة/كندا)، وIEC 61869-2 (المعيار الدولي لـ CTs)، وTUV (أوروبا). للامتثال البيئي، يلزم إقرارات RoHS وREACH. في تطبيقات الشحن الكهروضوئية والمركبات الكهربائية، ابحث عن UL 1741 أو IEC 62053 لقياس CTs. ل تتابع الحماية CT ، تحقق من فئات IEC 61869-2 (على سبيل المثال، 5P10) واختياريًا VDE 0414. كما توفر الشركات المصنعة ذات السمعة الطيبة شهادات معايرة ISO 17025. اطلب دائمًا تقارير اختبار لخطأ النسبة، وإزاحة الطور، وجهد نقطة الركبة.
