كيف تؤثر تقييمات الاتصال بالمرحل الصناعي على موثوقية النظام

أحد أكثر العوامل التي يتم التغاضي عنها عند الاختيار مرحلات التحكم الصناعية هو تصنيف الاتصال - على وجه التحديد الفرق بين تصنيفات الحمل المقاوم (AC1/DC1) والحمل الاستقرائي (AC3/DC13). تعمل الأحمال الحثية مثل المحركات والملفات اللولبية على توليد المجالات الكهرومغناطيسية الخلفية أثناء التبديل، والتي يمكن أن تكون أعلى بعدة مرات من جهد التشغيل الاسمي. يؤدي هذا إلى تآكل القوس المتسارع على الأسطح الملامسة، مما يؤدي إلى فشل مبكر إذا تم ضبط حجم المرحل على تصنيف مقاومته فقط.

كقاعدة عامة، يطبق المهندسون أ عامل تخفيض 20-30% عند تبديل الأحمال الحثية - مما يعني أنه يجب تحديد مرحل مُقدر بمقاومة 10 أمبير عند 7-8 أمبير لدوائر المحرك أو الملف اللولبي. تصمم شركة Fanhar Electronics أنظمة اتصال التتابع الصناعية الخاصة بها بمواد من سبائك الفضة وهندسة فجوات محسنة خصيصًا للتعامل مع طاقة القوس النموذجية للأحمال الصناعية الحثية، مما يطيل عمر الخدمة في ظل ظروف التشغيل الحقيقية.

بالإضافة إلى نوع الحمل، تعمل درجة الحرارة المحيطة أيضًا على تقليل قدرة الاتصال. تحدد معظم أوراق بيانات الترحيل التصنيفات عند 20 درجة مئوية إلى 40 درجة مئوية؛ وفي العبوات التي تصل فيها درجات الحرارة إلى 60 درجة مئوية أو أعلى، يمكن أن تنخفض سعة التيار المستمر بنسبة 10-15%. تحقق دائمًا من منحنيات التخفيض في ورقة البيانات قبل الانتهاء من قائمة مكونات الصنف الخاصة بك لتجميعات اللوحة.

تقنيات محرك الملف لتشغيل التتابع بشكل موثوق في البيئات الصاخبة

في خزائن التحكم الصناعية، نادرًا ما تكون قضبان إمداد الطاقة نظيفة مثل ظروف اختبار الطاولة. يمكن أن تتسبب تقلبات الجهد والحلقات الأرضية وضوضاء التبديل عالية التردد الصادرة عن محركات التردد المتغير (VFDs) أو مكبرات الصوت المؤازرة في حدوث اثار كاذبة أو لفائف التسرب في المرحلات ذات النوافذ الضيقة ذات الجهد الكهربي للسحب / التسرب.

وتشمل استراتيجيات التخفيف العملية ما يلي:

• باستخدام المرحلات مع أ نطاق سحب واسع (على سبيل المثال، 70-110% من جهد الملف الاسمي) لتحمل تغير العرض دون انقطاع مزعج.
• إضافة صمام ثنائي حر عبر أطراف الملف لمنع الارتداد الاستقرائي، وحماية ترانزستور القيادة أو وحدة إخراج PLC.
• فصل أسلاك الترحيل فعليًا عن كابلات إخراج VFD، أو استخدام قناة محمية حيث لا يكون الفصل ممكنًا.
• اختيار مرحلات ملف التيار المستمر على أنواع ملفات التيار المتردد في الأنظمة التي يتم التحكم فيها رقميًا، نظرًا لأن ملفات التيار المستمر أسهل في القيادة بشكل نظيف من متحكم دقيق أو مخرجات الحالة الصلبة PLC.

بالنسبة للتطبيقات التي يكون فيها استهلاك طاقة الملف مهمًا - مثل صفائف الترحيل الكبيرة في العدادات الذكية أو وحدات التحكم في أتمتة المباني - يمكن أن تقلل تصميمات ملفات الإغلاق منخفضة الطاقة الحمل الحراري للوحة بشكل كبير مقارنة بالملفات القياسية التي يتم تنشيطها باستمرار.

فهم شهادات الترحيل: ما تعنيه أول وتوف وCQC للمشتريات العالمية

علامات التصديق الدولية على المرحلات الصناعية الثقيلة ليست قابلة للتبديل — يعكس كل منها معايير اختبار وأسواق ونطاق منتج مختلف. إن فهم ما تغطيه كل علامة يساعد مهندسي المشتريات على تجنب مفاجآت الامتثال المكلفة أثناء تسجيل المنتج.

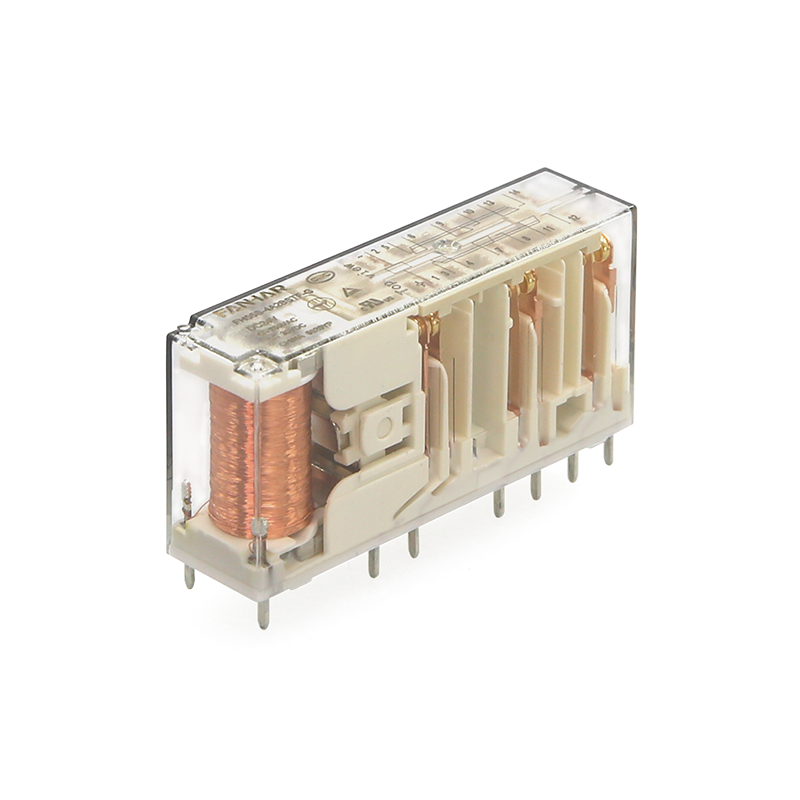

بالنسبة لمصنعي المعدات الأصلية الذين يبيعون في مناطق متعددة في وقت واحد، يتم الحصول على مصادر من الشركة المصنعة التي تحتفظ بها العلامات الثلاث على نفس المنتج يلغي الحاجة إلى التأهيل الموازي لأنواع المرحلات المختلفة، مما يقلل من تعقيد المخزون وجهد التحقق الهندسي. تحمل المرحلات لدينا شهادات UL وTÜV وCQC بشكل قياسي، وتتوافق جميع المنتجات مع توجيهات الاتحاد الأوروبي RoHS/REACH - وهو مطلب يتم فرضه بشكل متزايد في جمارك الاتحاد الأوروبي حتى بالنسبة للمكونات الصناعية B2B.

مخاطر اختيار التتابع في تطبيقات شحن الخلايا الكهروضوئية والمركبات الكهربائية

تفرض تطبيقات الطاقة الجديدة متطلبات تحويل تختلف بشكل كبير عن التحكم الصناعي التقليدي. في العاكسات الضوئية، يجب التعامل مع المرحلات تبديل الجهد العالي العاصمة - في كثير من الأحيان 600-1000 فولت تيار مستمر - حيث يكون إطفاء القوس أكثر صعوبة بكثير مما هو عليه في دوائر التيار المتردد بسبب عدم وجود معبر صفر للتيار الطبيعي.

كثيرا ما يتم إساءة تطبيق المرحلات القياسية ذات التصنيف المتردد في دوائر التيار المستمر، مما يؤدي إلى الانحناء المستمر واللحام التلامسي ومخاطر الحريق المحتملة. تتطلب المرحلات المخصصة لخدمة التيار المستمر ذات الجهد العالي مسافات فجوة اتصال مصممة خصيصًا، ومزالق قوسية، وغالبًا ما تكون آليات انفجار القوس المغناطيسي. تأكد دائمًا من أن ورقة بيانات المرحل تنص صراحةً على تصنيف تحويل التيار المستمر عند جهد التشغيل - لا يوفر تصنيف التيار المتردد فقط أي ضمان لانقطاع التيار المستمر بشكل آمن.

بالنسبة لتصميمات كومة شحن المركبات الكهربائية، هناك اعتبار آخر هو متطلبات دورة التبديل المتكررة . قد يبدأ الشاحن التجاري من المستوى الثاني مئات دورات الاتصال/قطع الاتصال يوميًا عبر محطات متعددة. يجب أن تكون تقييمات التحمل الميكانيكي التي تبلغ 100.000 عملية أو أكثر - جنبًا إلى جنب مع تقييمات التحمل الكهربائي عند الحمل المقدر - متطلبات أساسية، وليست مواصفات متميزة. تعمل شركة Zhejiang Fanhar Electronics على توسيع مجموعة منتجاتها خصيصًا لتطبيقات الطاقة الجديدة، مع تصميمات مرحل تم التحقق من صحتها لمتطلبات الدورة العالية والجهد العالي DC الشائعة في كل من البنية التحتية لشحن الخلايا الكهروضوئية والمركبات الكهربائية.
