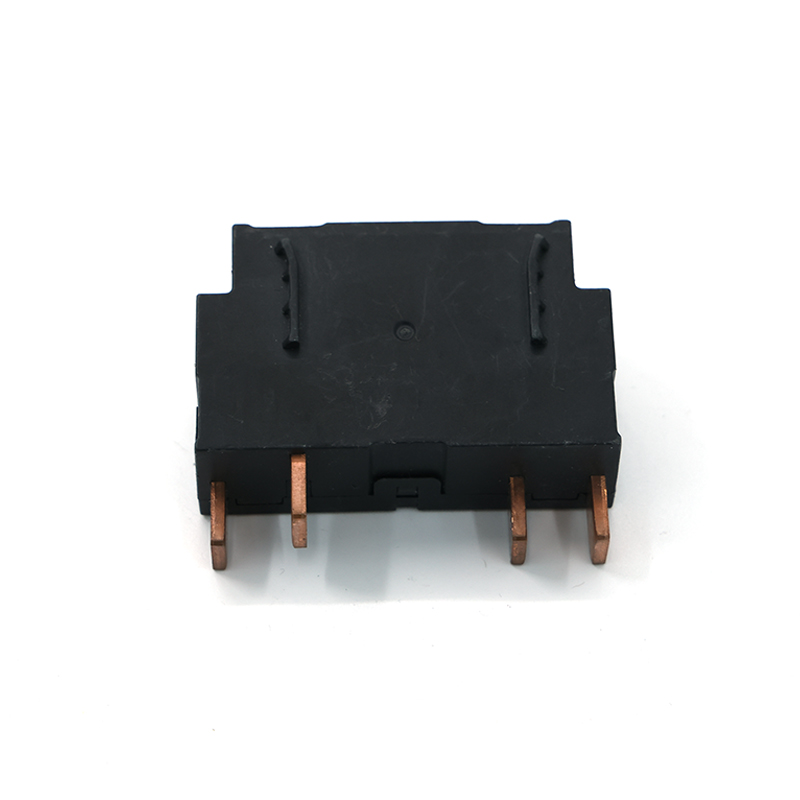

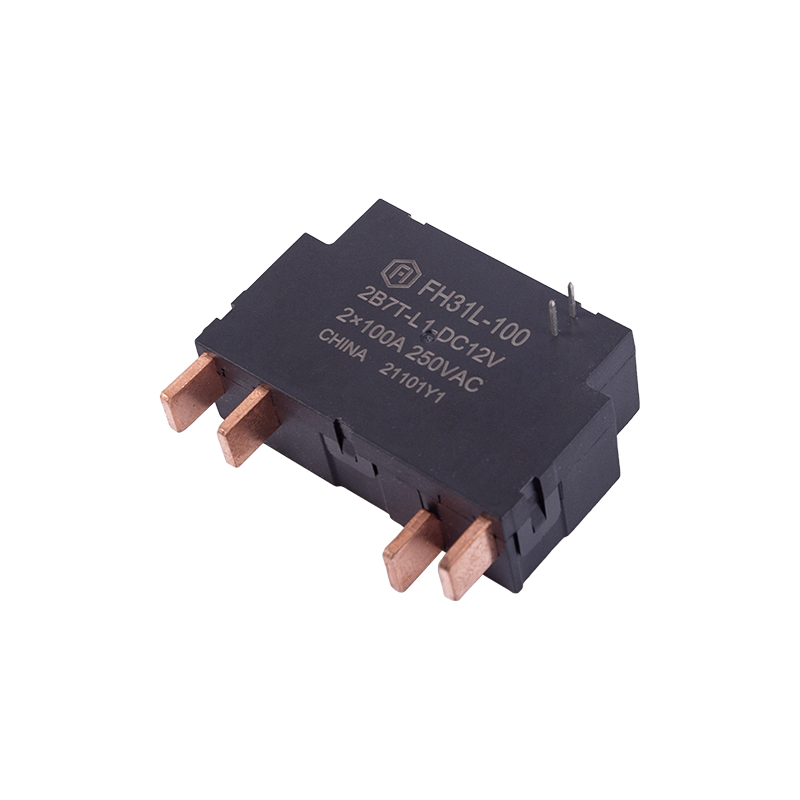

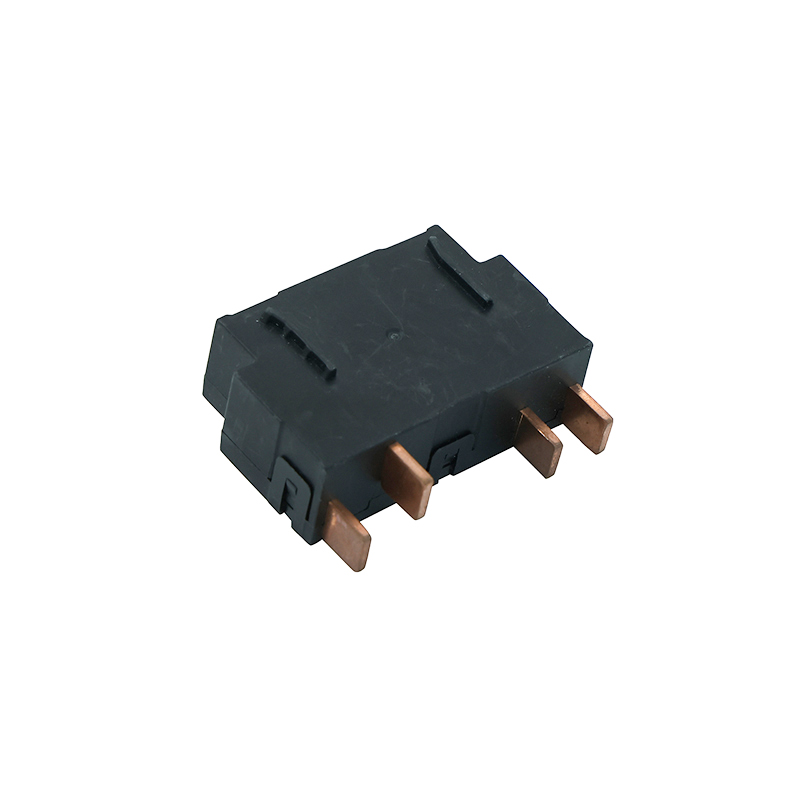

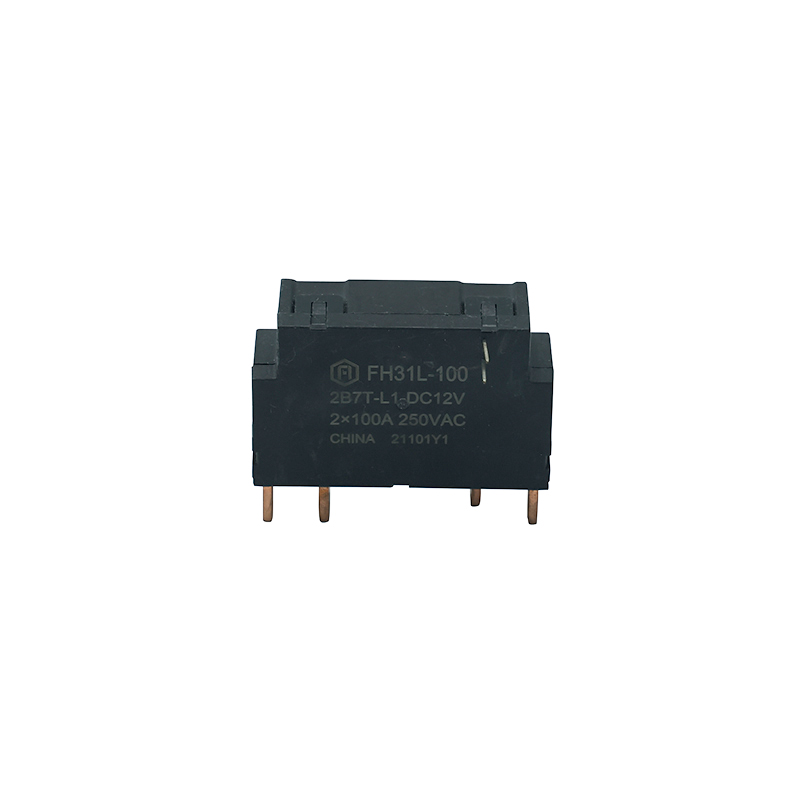

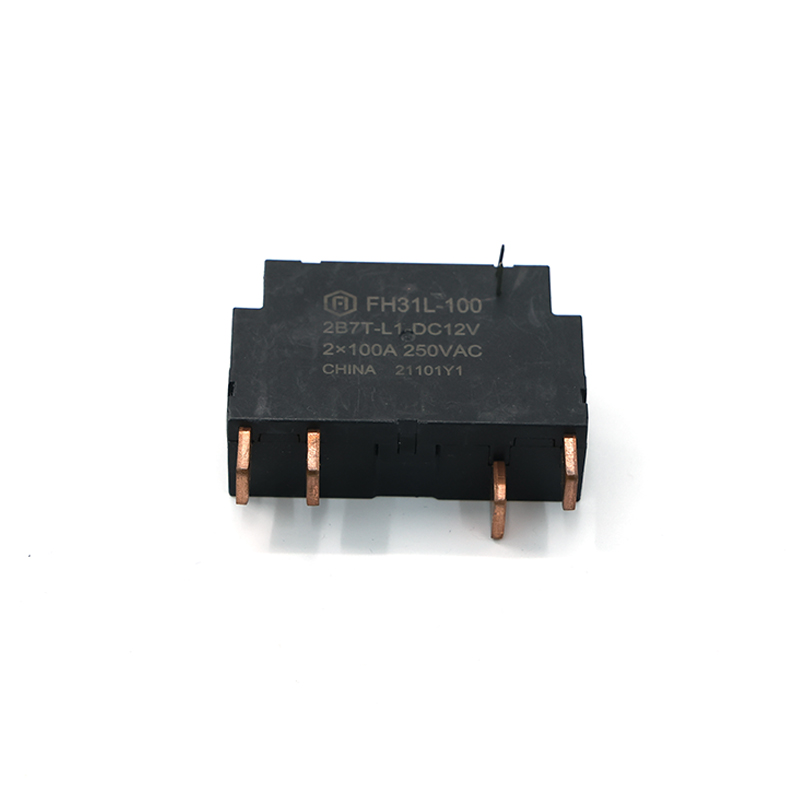

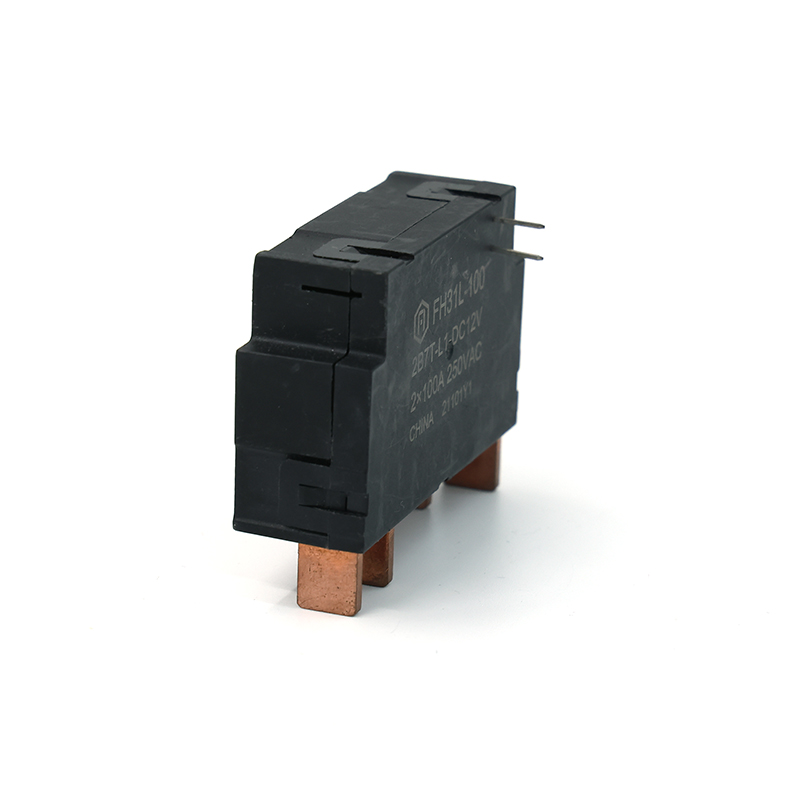

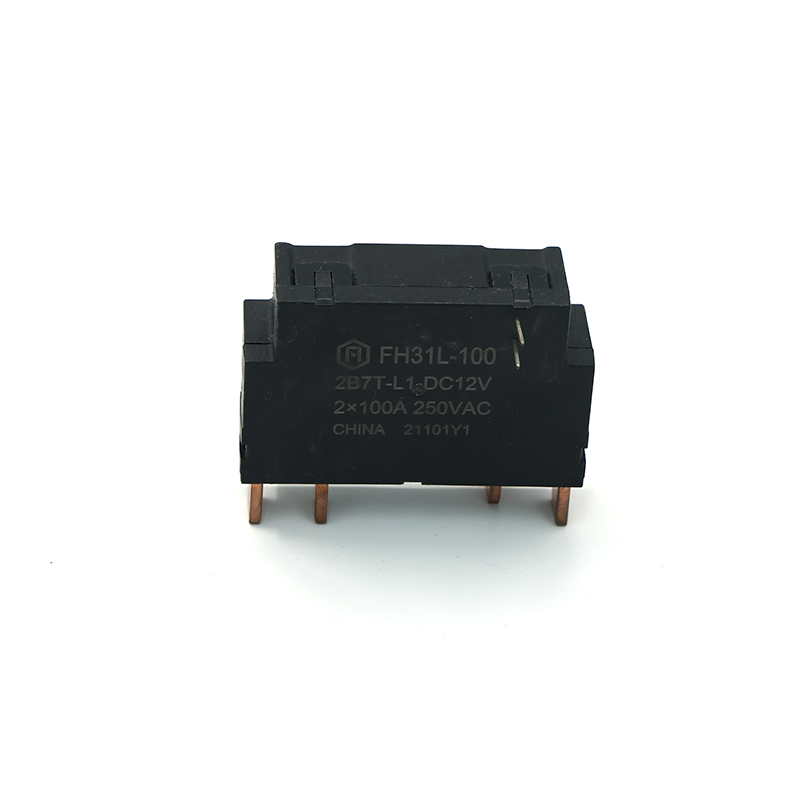

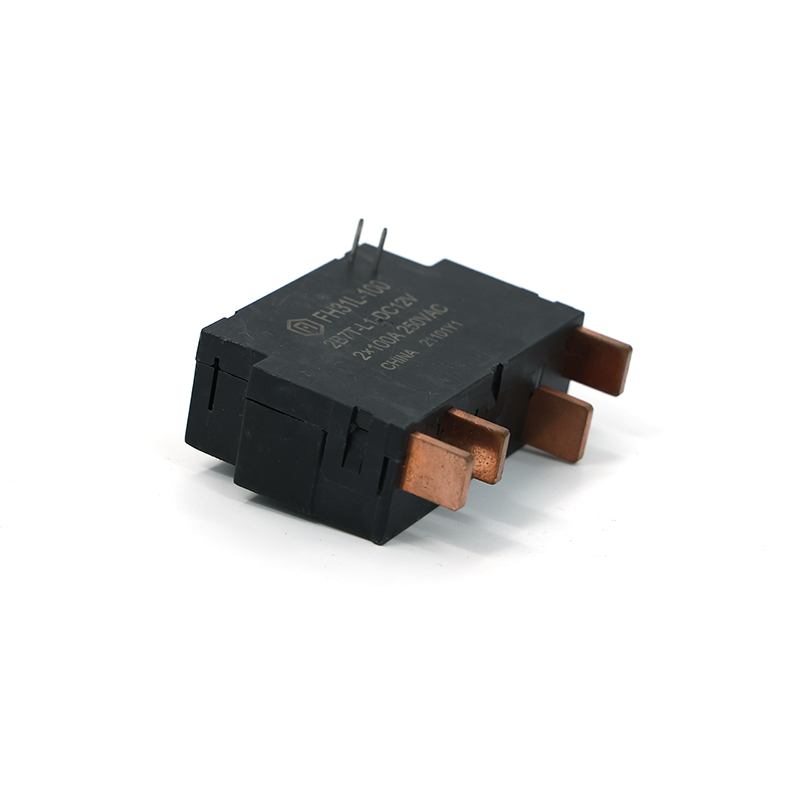

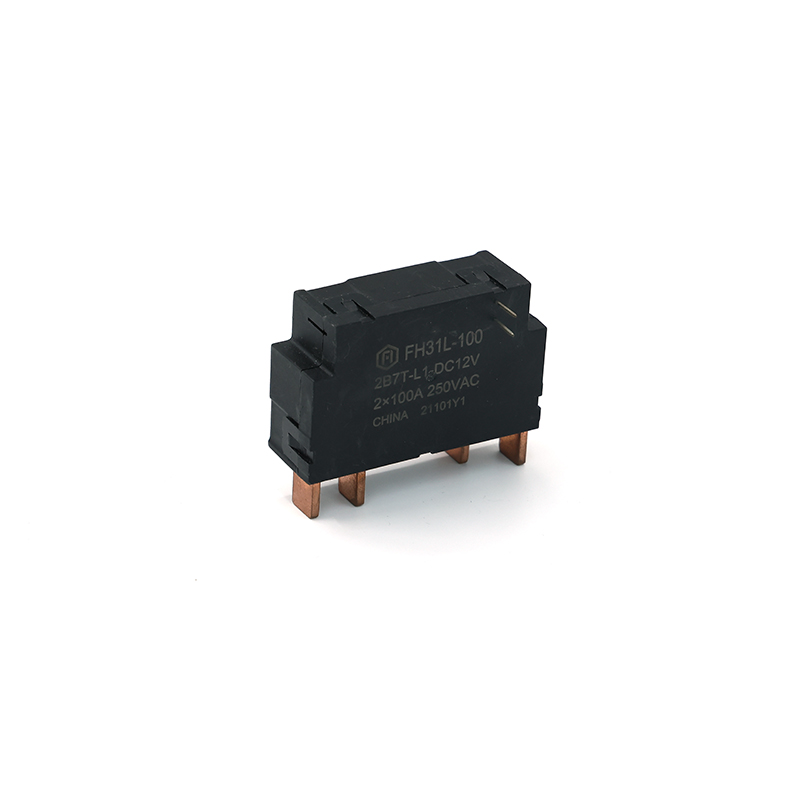

FH31L-100 100A مرحل الإغلاق IEC62052-31 UC3 متوافق

المواصفات

البند

بيانات الاتصال

ترتيب الاتصال

2أ،2ب

مقاومة الاتصال (الأولي)

≥1.0mΩ(6VDC 1A)

مواد الاتصال

AgSnO ₂

القيمة المقدرة

الحمل المقدر (حمل المقاومة)

100 أمبير   250 فولت تيار متردد

ماكس. تبديل الجهد

277 فولت تيار متردد

ماكس. التبديل الحالي

100 أ

القدرة القصوى للتبديل

25000 فولت أمبير

الأداء الكهربائي

مقاومة العزل (الأولي)

1000 ميجا أوم (500 فولت تيار مستمر)

قوة عازلة (الأولي)

بين الاتصالات المفتوحة

2000 فولت تيار متردد    1 دقيقة

بين الملف والاتصالات

4000 فولت تيار متردد    1 دقيقة

وقت الإغلاق

≥25 مللي ثانية

وقت الافتتاح

≥25 مللي ثانية

الأداء الميكانيكي

مقاومة الصدمات

وظيفية

98 م / ث 2 (10 جم)

مدمرة

980 م / ث ² (100 جرام)

مقاومة الاهتزاز

10 هرتز ~ 55 هرتز 1.5 ملم دا

التحمل

ميكانيكية

1×10 ⁵ مكتب خدمات المشاريع

الكهربائية

تشغيل/إيقاف=1S/9S

100 أمبير   250 فولت تيار متردد                     1.5× 10 ⁴ مكتب خدمات المشاريع(COSφ= 1)

الكهربائية UC3(1)

تشغيل/إيقاف=10S/20S

80 أمبير 230 فولت تيار متردد

5000 أوبس (COSφ=1)

إجمالي 10000 عملية

5000 أوبس (COSφ=0.5)

حالة التشغيل

درجة الحرارة المحيطة

-40 درجة مئوية ~ 85 درجة مئوية

الرطوبة

5% ~ 85% ر

الإنهاء

نوع الإبرة الإضافية نوع المسمار (XB)

وزن الوحدة

90 جرامًا تقريبًا (بدون الملحقات)

البناء

مقاومة التدفق
