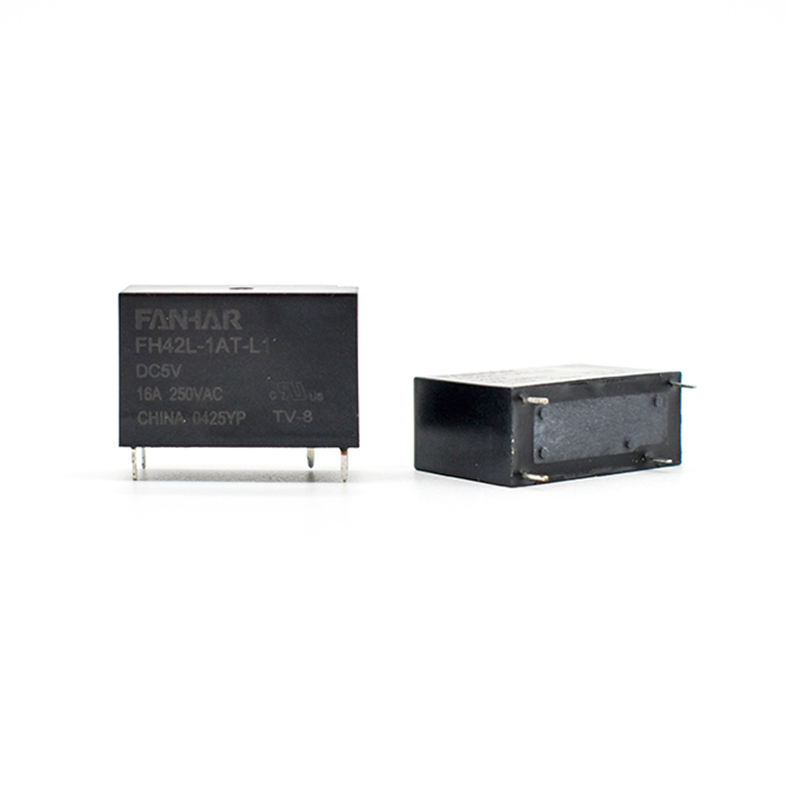

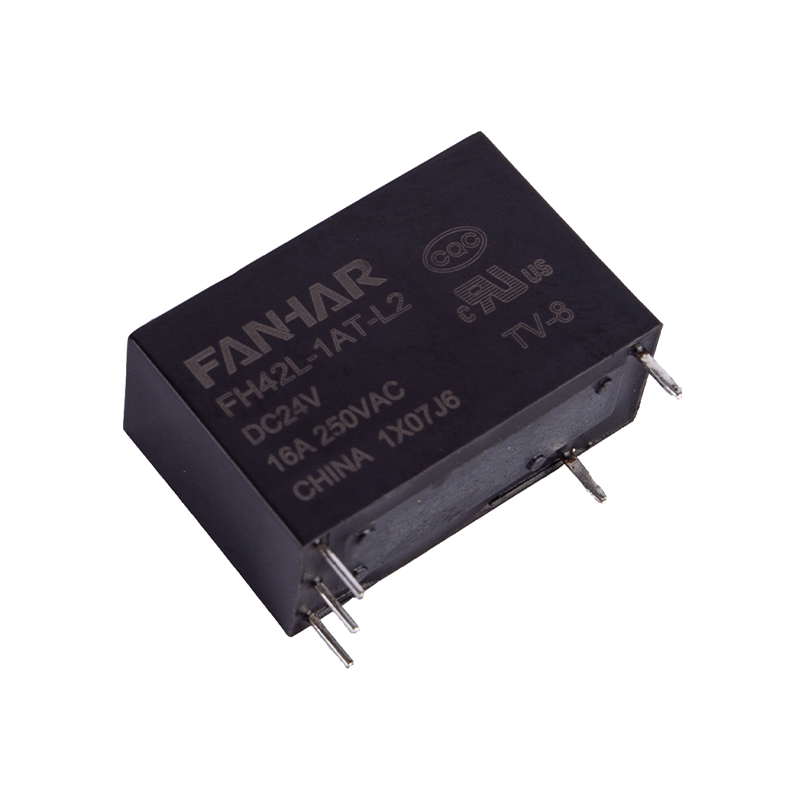

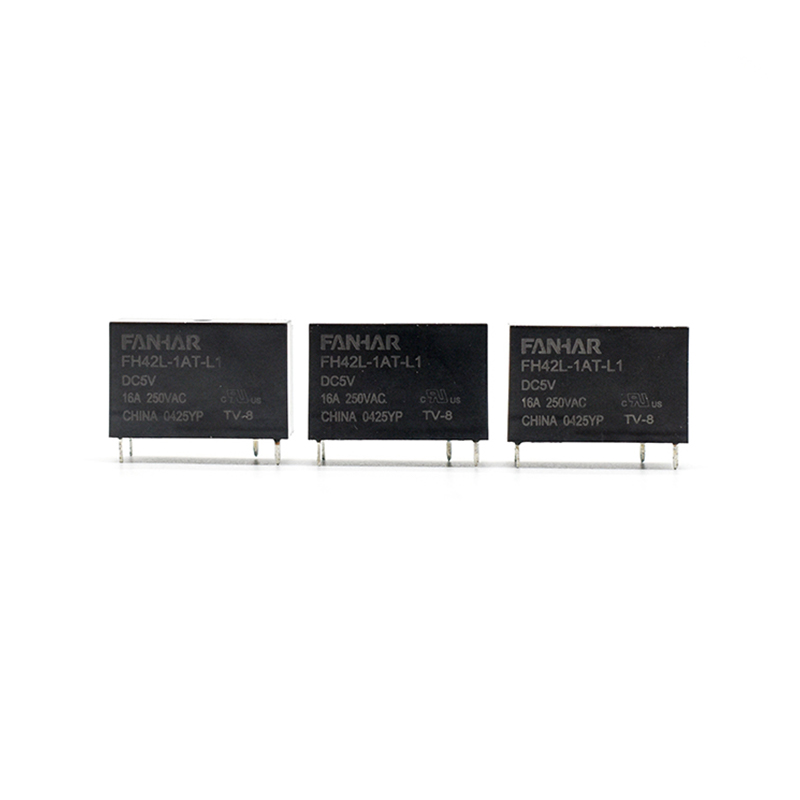

FH42L 16A 20A مرحل الإغلاق متوافق مع UL CQC

المواصفات

البند

بيانات الاتصال

ترتيب الاتصال

1أ､1ب

مقاومة الاتصال

≥50mΩ(6VDC 1A)

مواد الاتصال

AgSnO ₂

القيمة المقدرة

الحمل المقدر (حمل المقاومة)

16 أمبير 250 فولت تيار متردد (المعايير)

20 أمبير 250 فولت تيار متردد

ماكس. تبديل الجهد

277 فولت تيار متردد

ماكس. التبديل الحالي

20 أ

القدرة القصوى للتبديل

4000 فولت أمبير

الحد الأدنى المسموح به للتحميل

5 فولت تيار مستمر 100 مللي أمبير

الأداء الكهربائي

مقاومة العزل (الأولي)

1000 ميجا أوم (500 فولت تيار مستمر)

قوة عازلة

(الأولي))

بين الاتصالات المفتوحة

1000 فولت تيار متردد، 1 دقيقة

بين الملف والاتصالات

4000 فولت أمبيرC,1 min

ضبط الوقت

≥15 مللي ثانية

إعادة ضبط الوقت

≥15 مللي ثانية

الأداء الميكانيكي

صدمة

المقاومة

وظيفية

98 م / ث ²

مدمرة

980 م / ث ²

مقاومة الاهتزاز

10 هرتز ~ 55 هرتز 1.5 ملم دا

التحمل

ميكانيكية

1 × 10 ⁶ مكتب خدمات المشاريع

الكهربائية (درجة حرارة الغرفة)

16A  250VAC                                    9×10 ⁴ مكتب خدمات المشاريع(ON/OFF=1s/9s)

20 أمبير 250 فولت تيار متردد                                             5×10 ⁴ مكتب خدمات المشاريع(ON/OFF=1s/9s)

600 واط 120 فولت تيار متردد (حمل مصباح LED)              5×10 ⁴ مكتب خدمات المشاريع(ON/OFF=1s/9s)

TV-8                              2.5×10 ⁴ مكتب خدمات المشاريع(ON/OFF=1s/9s)

حالة التشغيل

درجة الحرارة المحيطة

-40 درجة مئوية ~ 85 درجة مئوية

الرطوبة

5% إلى 90%

الإنهاء

ثنائي الفينيل متعدد الكلور

وزن الوحدة

8 جرام تقريبًا

البناء

البلاستيك مختوم ､ مقاوم للتدفق
