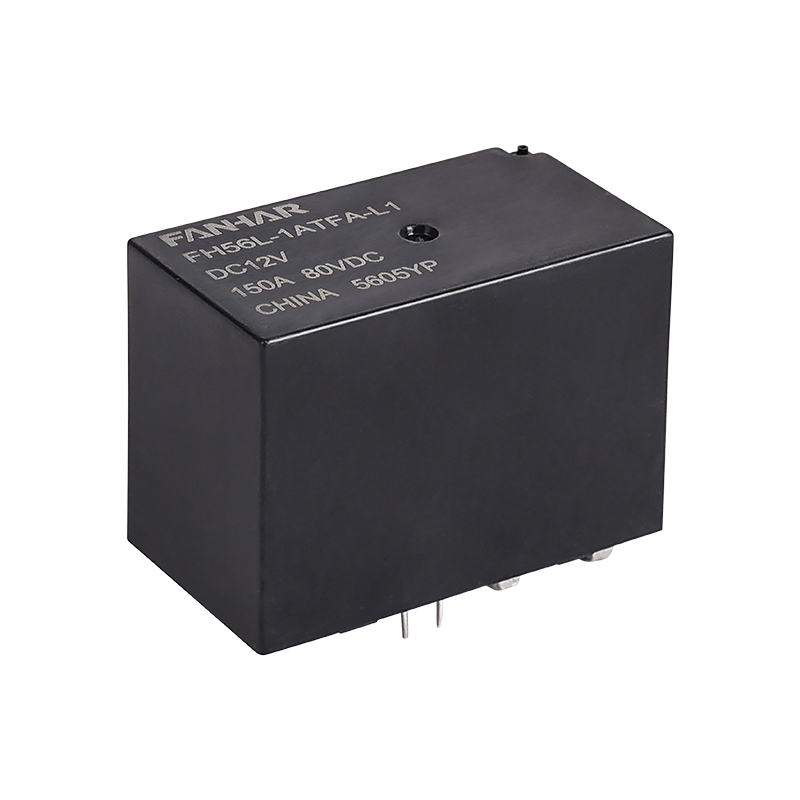

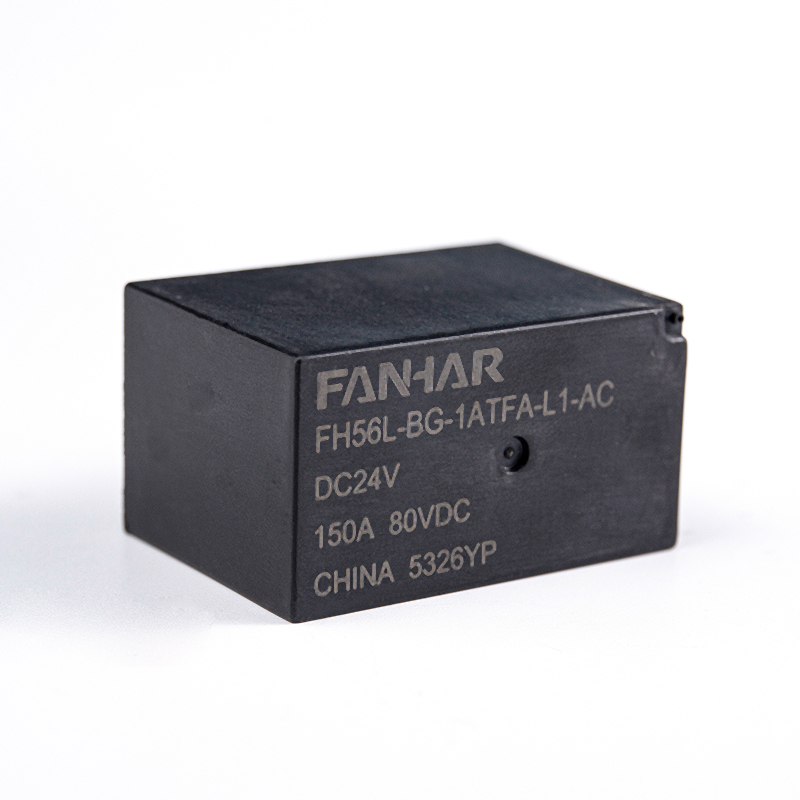

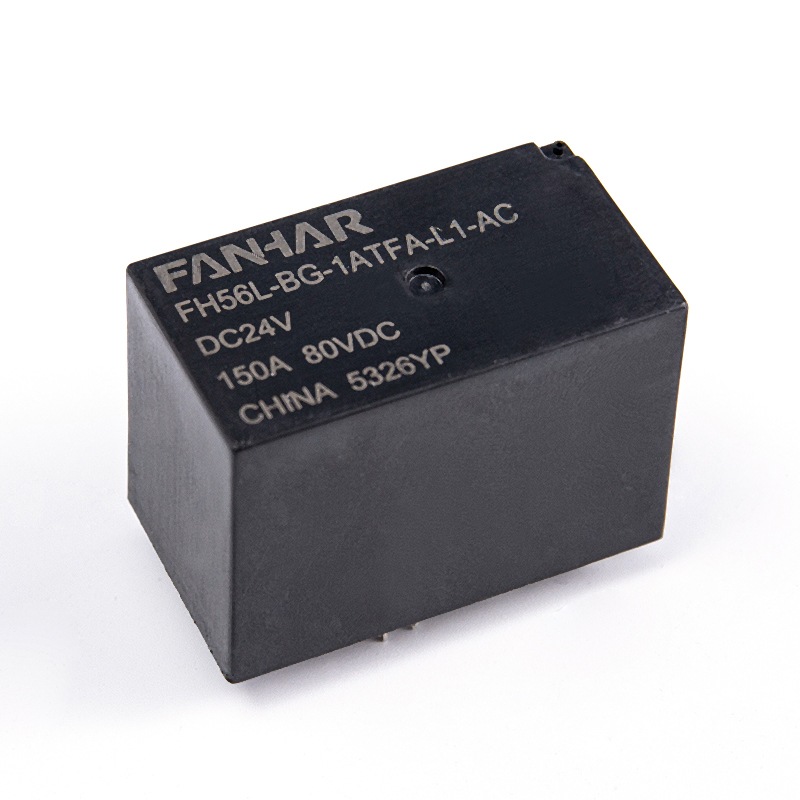

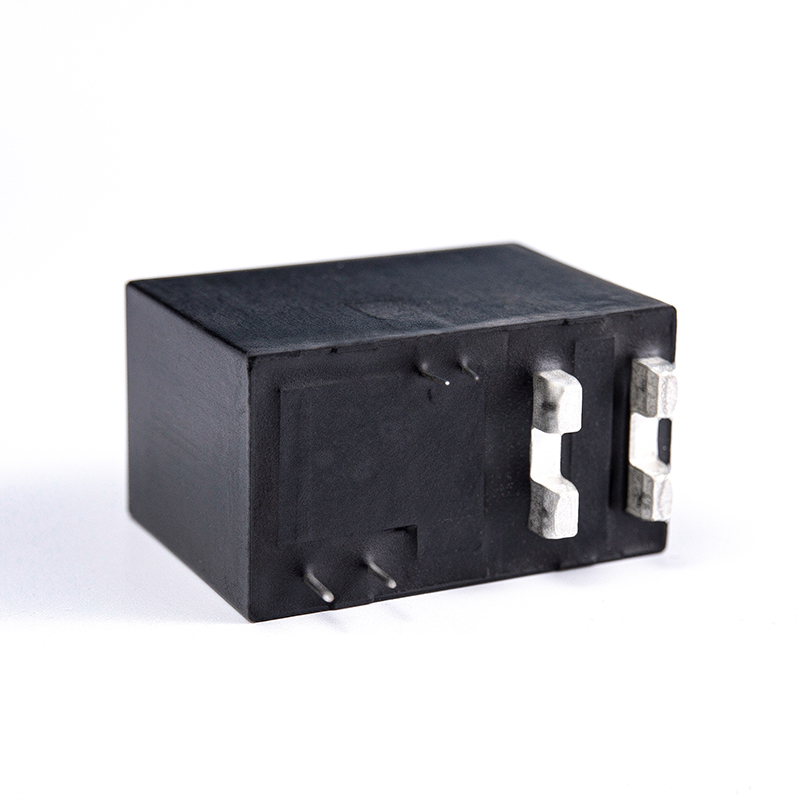

FH56L 125A مرحل الإغلاق

الميزات:
قدرة التبديل 150A
فجوة الاتصال الاختيارية> 2.0 مم
مطلوب فقط جهد إثارة النبض، وتوفير الطاقة وحماية البيئة، منتج صديق للبيئة (متوافق مع RoHS)
الأبعاد التفصيلية:(39.4×22×27.5) ملم
التطبيق الرئيسي: الاتصالات السلكية واللاسلكية والآلات الهندسية والمركبات الكهربائية والسيارات والقطارات والسفن وأنظمة التحكم الإلكترونية الأخرى

المعلمات

المواصفات	البند
بيانات الاتصال	ترتيب الاتصال		1 أ
	مقاومة الاتصال (الأولي)		≥1mΩ (6VDC 1A)
	مواد الاتصال		AgSnO ₂
القيمة المقدرة	الحمل المقدر (حمل المقاومة)		جهة الاتصال الرئيسية: صنع 50 أمبير، حمل 125 أمبير، كسر 50 أمبير، 80 فولت تيار مستمر صنع 50 أمبير، حمل 150 أمبير، كسر 50 أمبير، 60 فولت تيار مستمر صنع 50 أمبير، حمل 125 أمبير، كسر 50 أمبير، 305 فولت تيار متردد صنع 50 أمبير، حمل 150 أمبير، كسر 50 أمبير، 277 فولت تيار متردد الاتصال المساعد: 1 أ 6VDC
	ماكس. تبديل الجهد		جهة الاتصال الرئيسية: 305VAC/80VDC جهة الاتصال المساعدة: 6VDC
	ماكس. التبديل الحالي		جهة الاتصال الرئيسية: 50A جهة الاتصال المساعدة: 1A
	القدرة القصوى للتبديل		جهة الاتصال الرئيسية:15250VA/4000W Auxiliary contact:6W
	الحد الأدنى المسموح به للتحميل		5 فولت تيار مستمر 100 مللي أمبير
الأداء الكهربائي	مقاومة العزل (الأولي)		100 ميجا أوم (500 فولت تيار مستمر)
	قوة عازلة (الأولي)	بين الاتصالات المفتوحة	2000 فولت تيار متردد، 1 دقيقة
		بين الملف والاتصالات	4000 فولت تيار متردد، 1 دقيقة
	ضبط الوقت		≥20 مللي ثانية
	إعادة ضبط الوقت		≥20 مللي ثانية
الأداء الميكانيكي	مقاومة الصدمات		98 م / ث ₂ (10 جرام)
	مقاومة الاهتزاز		980 م / ث ₂ (10 جرام)
التحمل	ميكانيكية		1×10 ⁵ مكتب خدمات المشاريع
	الكهربائية (درجة حرارة الغرفة)		جهة الاتصال الرئيسية: 6×10 ³ 次(ON/OFF=1s/9s، مقاوم) صنع 50 أمبير، حمل 125 أمبير، كسر 50 أمبير، 80 فولت تيار مستمر صنع 50 أمبير، حمل 150 أمبير، كسر 50 أمبير، 60 فولت تيار مستمر صنع 50 أمبير، حمل 125 أمبير، كسر 50 أمبير، 305 فولت تيار متردد صنع 50 أمبير، حمل 150 أمبير، كسر 50 أمبير، 277 فولت تيار متردد
حالة التشغيل	درجة الحرارة المحيطة		-40 درجة مئوية ~ 85 درجة مئوية
	الرطوبة		5% إلى 85%
الإنهاء			60 جرامًا تقريبًا
وزن الوحدة			مقاومة التدفق

الوصف

FH56L Latching Relay 150A Switching Capability عبارة عن مرحل كهرومغناطيسي عالي الأداء مع قدرة تبديل تبلغ 150 أمبير، ومناسب لمجموعة متنوعة من التطبيقات الكهربائية. يعتمد المنتج تقنية الإغلاق المغناطيسي المتقدمة، والتي يمكنها تحقيق التبديل التلقائي لأحمال التيار العالية في حالة الطاقة المنخفضة. وتتمثل وظيفتها الرئيسية في استخدام إشارات التحكم منخفضة الطاقة لتشغيل دوائر عالية الطاقة، وبالتالي تقليل استهلاك الطاقة بشكل فعال وتجنب مشاكل ارتفاع درجة حرارة ملفات ودوائر التتابع. يحتوي مرحل الإغلاق FH56L على حالتين مستقرتين: مفتوح عادةً (NO) ومغلق عادةً (NC). يمكن للمستخدمين تشغيل تبديل الحالة من خلال إشارة النبض. بعد اكتمال التبديل، سيبقى المرحل في الحالة الأخيرة حتى يتم استلام الإشارة المعاكسة مرة أخرى. هذه الميزة تجعلها مناسبة جدًا لسيناريوهات التطبيقات التي تتطلب صيانة الحالة على المدى الطويل، مثل إدارة الطاقة أو تخزين البطارية أو أنظمة توليد الطاقة الشمسية. يدعم المرحل التكوينات أحادية الطور وثلاث الطور، مع أقصى تيار تحويل للاتصال يصل إلى 150 أمبير، ونطاق جهد التحكم من DC9V إلى DC12V، وما إلى ذلك، لتلبية احتياجات الأجهزة المختلفة. عمرها الميكانيكي يصل إلى مليون مرة، وعمرها الكهربائي يصل إلى 10000 مرة، ويتم تقليل جهد الاتصال إلى أقل من 100 مللي فولت، مما يُظهر ثباتًا ومتانة ممتازين. إن مرحل الإغلاق FH56L صغير الحجم وسهل التركيب، مما يجعله مناسبًا لتصميمات تركيب PCB. يتم استخدام جهات الاتصال المساعدة الاختيارية الخاصة بها لمراقبة موضع نقاط اتصال الطاقة، مما يعزز مرونتها ووظيفتها. سواء تم استخدامه في الأتمتة الصناعية أو إلكترونيات السيارات أو الطاقة الخضراء، يمكن أن يوفر مرحل الإغلاق FH56L أداءً موثوقًا وحلولًا فعالة لإدارة الطاقة.
