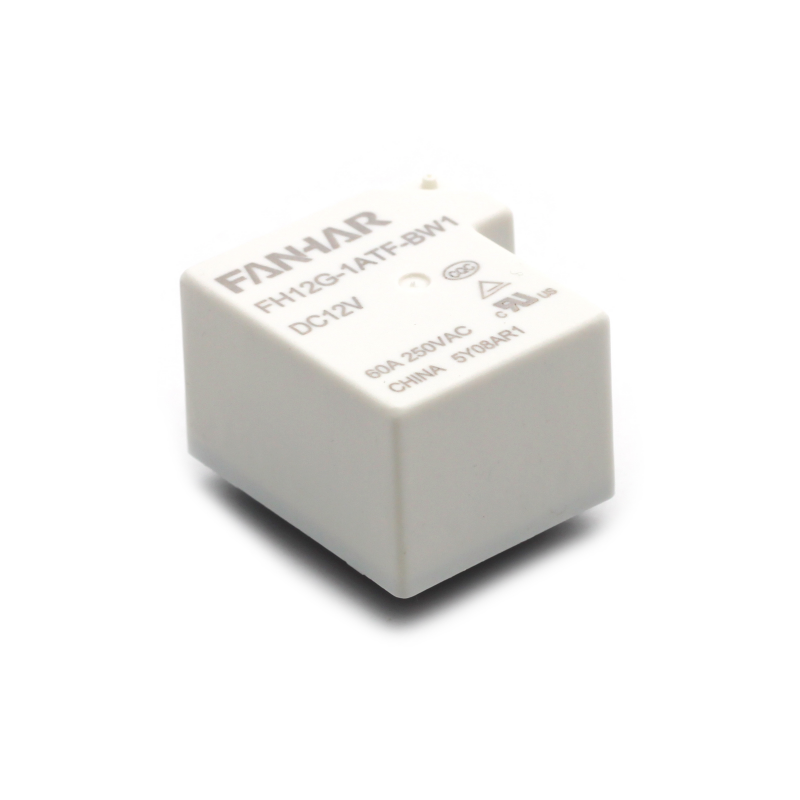

FH12G 60A مرحل الطاقة الجديد متوافق مع UL TUV CQC

المواصفات

البند

بيانات الاتصال

ترتيب الاتصال

1 أ

مقاومة الاتصال (الأولي)

≥20mΩ (6VDC 20A)

مواد الاتصال

AgSnO ₂

القيمة المقدرة

الحمل المقدر (حمل المقاومة)

رقم: 32A/35A/43A/50A/60 أ   250VAC

ماكس. تبديل الجهد

277 فولت تيار متردد

ماكس. التبديل الحالي

60A

القدرة القصوى للتبديل

12500 فولت أمبير

الحد الأدنى المسموح به للتحميل

5 فولت تيار مستمر 100 مللي أمبير

الكهربائية

الأداء

مقاومة العزل (الأولي)

1000 ميجا أوم (500 فولت تيار مستمر)

قوة عازلة (الأولي)

بين الاتصالات المفتوحة

2500 فولت تيار متردد، دقيقة واحدة (النوع القياسي)

1500 فولت تيار متردد، دقيقة واحدة (النوع الحساس)

بين الملف والاتصالات

2500 فولت تيار متردد، دقيقة واحدة

وقت التشغيل

≥15 مللي ثانية

وقت الافراج

≥10 مللي ثانية

ميكانيكية

الأداء

مقاومة الصدمات

وظيفية

98 م / ث ² (10 جرام)

مدمرة

980 م / ث ² (100 جرام)

مقاومة الاهتزاز

10 هرتز ~ 55 هرتز 1.5 ملم دا

التحمل

ميكانيكية

1×10 ⁶ مكتب خدمات المشاريع

الكهربائية(Room temperature)

النوع القياسي:
35/32 أمبير  277/250 فولت تيار متردد           3×10 ⁴ مكتب خدمات المشاريع(ON/OFF=1s/9s)
50/43 أمبير  277/250 فولت تيار متردد           3×10 ⁴ مكتب خدمات المشاريع(ON/OFF=1s/9s)
توصيل 20A يحمل كسر 43A/50A/60A
20 أمبير 250/277 فولت تيار متردد                3×10 ⁴ مكتب خدمات المشاريع(ON/OFF=1s/9s)
60 أمبير 277/250 فولت تيار متردد
النوع الحساس:
35/32 أمبير  277/250 فولت تيار متردد           3×10 ⁴ مكتب خدمات المشاريع(ON/OFF=1s/9s)
50/43 أمبير  277/250 فولت تيار متردد           1×10 ⁴ مكتب خدمات المشاريع(ON/OFF=1s/9s)
توصيل 20A يحمل كسر 43A/50A/60A
20 أمبير 250/277 فولت تيار متردد                1×10 ⁴ مكتب خدمات المشاريع(ON/OFF=1s/9s)

تشغيل

حالة

درجة الحرارة المحيطة

-40 درجة مئوية ~ 85 درجة مئوية

الرطوبة

5% إلى 85%

الإنهاء

ثنائي الفينيل متعدد الكلور

وزن الوحدة

حوالي 38 جم
