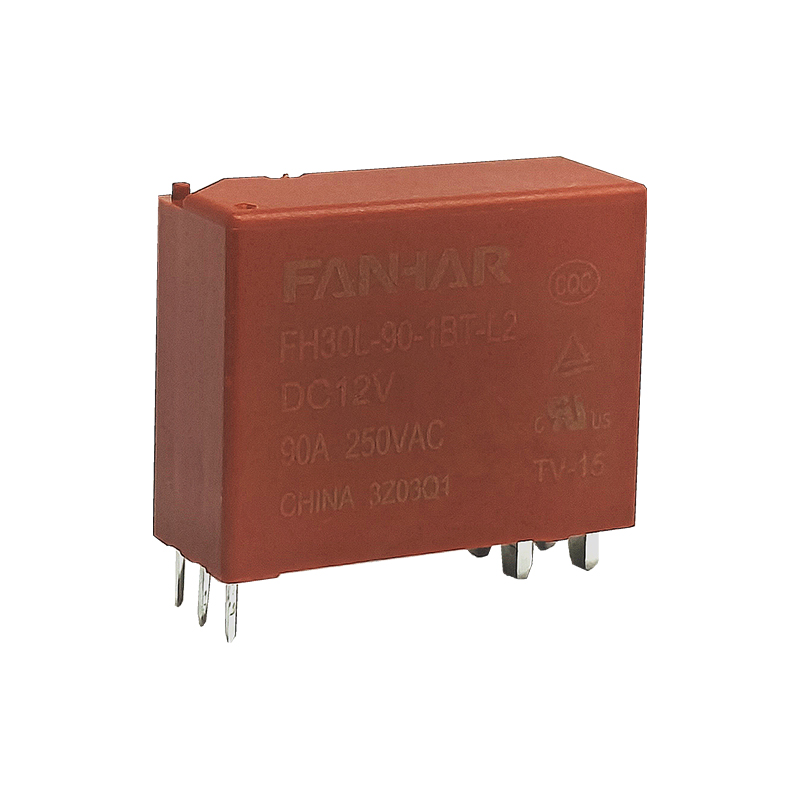

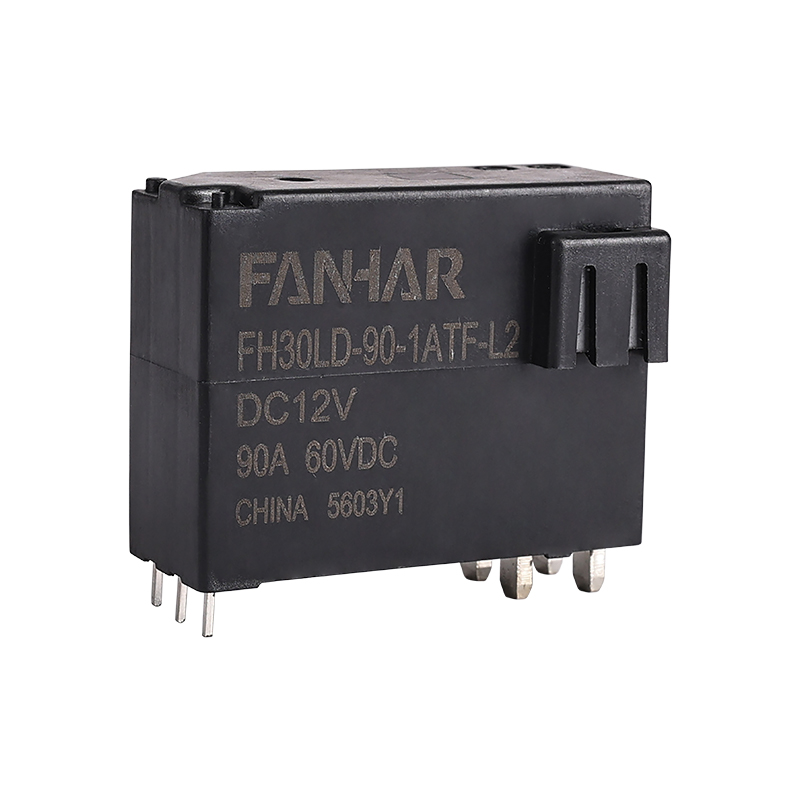

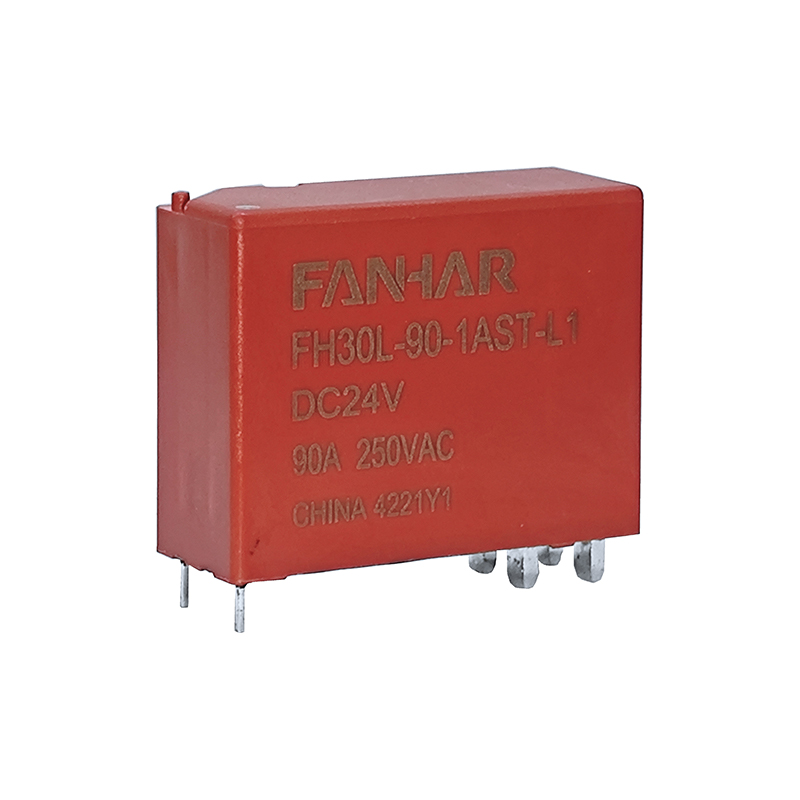

FH30LD-90 90A مرحل الطاقة الجديد

المواصفات

البند

FH30L-90

FH30LD-90

بيانات الاتصال

ترتيب الاتصال

1أ، 1ب

مقاومة الاتصال (الأولي)

≥2mΩ (90 أ)

مواد الاتصال

AgSnO ₂

القيمة المقدرة

الحمل المقدر (حمل المقاومة)

90 أمبير   277 فولت تيار متردد

90 أمبير   60 فولت تيار مستمر

ماكس. تبديل الجهد

440 فولت تيار متردد

60 فولت تيار مستمر

ماكس. التبديل الحالي

90A

القدرة القصوى للتبديل

22500 فولت أمبير

5400 واط

الكهربائية

الأداء

مقاومة العزل (الأولي)

1000 ميجا أوم (500 فولت تيار مستمر)

قوة عازلة (الأولي)

بين جهات الاتصال المفتوحة

2000 فولت تيار متردد    1 دقيقة

بين الملف وجهات الاتصال

4000 فولت تيار متردد    1 دقيقة

وقت الإغلاق

≥15 مللي ثانية

وقت الافتتاح

≥15 مللي ثانية

ميكانيكية

الأداء

مقاومة الصدمات

وظيفية

98 م / ث 2 (10 جم)

مدمرة

980 م / ث 2 (100 جم)

مقاومة الاهتزاز

10 هرتز ~ 55 هرتز 1.5 ملم دا

التحمل

ميكانيكية

5 × 10 ⁵ مكتب خدمات المشاريع

الكهربائية

تشغيل/إيقاف=1S/9S

90 أمبير   250 فولت تيار متردد

6×10 ³ مكتب خدمات المشاريع(COSφ=1)

90 أمبير     60 فولت تيار مستمر

1 × 10 ⁴ مكتب خدمات المشاريع

تشغيل

حالة

درجة الحرارة المحيطة

-40 درجة مئوية ~ 85 درجة مئوية

الرطوبة

5% ~ 85% ر

الإنهاء

نوع ثنائي الفينيل متعدد الكلور

وزن الوحدة

35 جرامًا تقريبًا

البناء

بلاستيك مختوم، مقاوم للتدفق
