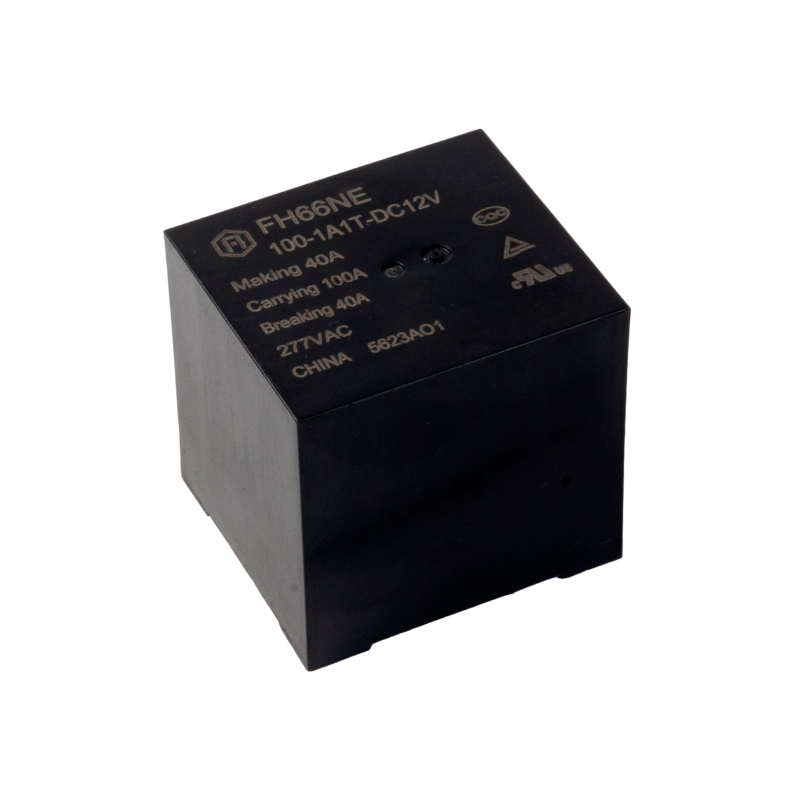

FH66NE-100 مرحل الطاقة الجديد متوافق مع UL TUV CQC

المواصفات

البند

100 أ

بيانات الاتصال

ترتيب الاتصال

1 أ

مقاومة الاتصال (الأولي)

≥5mΩ (6VDC 20A)

مواد الاتصال

AgSnO ₂

القيمة المقدرة

الحمل المقدر (حمل المقاومة)

توصيل 60 أمبير، حمل 100 أمبير، كسر 60 أمبير 277 فولت تيار متردد 85 درجة مئوية

ماكس. تبديل الجهد

800VAC

ماكس. التبديل الحالي

100 أ

القدرة القصوى للتبديل

24000 فولت أمبير

الأداء الكهربائي

مقاومة العزل (الأولي)

1000 ميجا أوم (عند 500 فولت تيار مستمر)

قوة عازلة (الأولي)

قطع الاتصال بين جهات الاتصال الرئيسية

2500 فولت تيار متردد    1 دقيقة (50 هرتز/60 هرتز)

بين الملف والاتصالات

5000 فولت تيار متردد    1 دقيقة (50 هرتز/60 هرتز)

وقت التشغيل

≥30 مللي ثانية

وقت الافراج

≥10 مللي ثانية

الأداء الميكانيكي

مقاومة الصدمات

وظيفية

98 م / ث ² (10 جرام)

مدمرة

980 م / ث ² (100 جرام)

مقاومة الاهتزاز

10 هرتز ~ 55 هرتز 1.5 ملم دا

التحمل

ميكانيكية

1×10 ⁶ مكتب خدمات المشاريع

الكهربائية

تشغيل/إيقاف = 1S/9S

توصيل 60 أمبير يحمل 100 أمبير كسر 60 أمبير  277VAC   مقاوم 85 درجة مئوية  3×10 ⁴ مكتب خدمات المشاريع

زيادة الجهد (بين الملف والاتصالات)

10 كيلو فولت (1.2/50 ميكروثانية)

تشغيل

حالة

درجة الحرارة المحيطة

-40 درجة مئوية ~ 85 درجة مئوية

الرطوبة

5% ~ 85% ر

وزن الوحدة

تقريبا. 136 جرام

البناء

مقاومة التدفق
