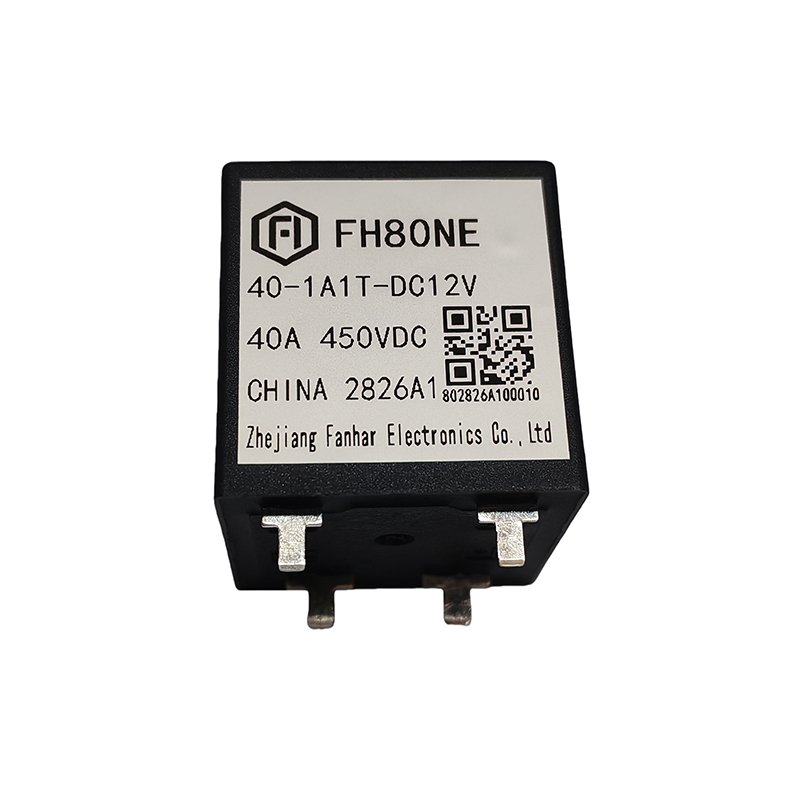

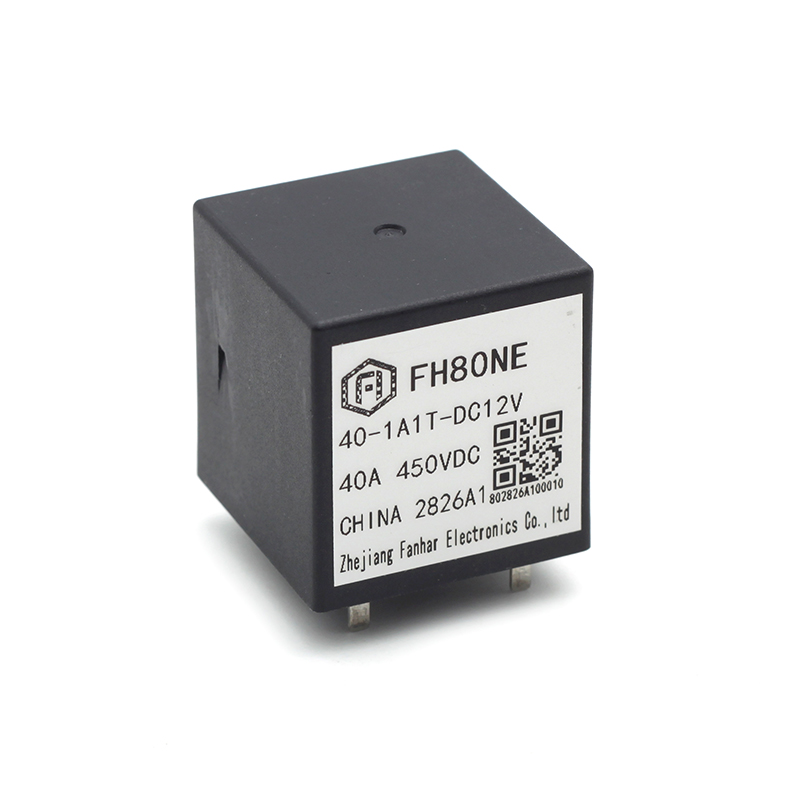

FH80NE 40A مرحل الطاقة الجديد

المواصفات

البند

بيانات الاتصال

ترتيب الاتصال

1 أ

مقاومة الاتصال (الأولي)

≥5mΩ(6VDC 20A)

مواد الاتصال

AgSnO ₂

القيمة المقدرة

التصنيف الحالي

40 أ

الحمل المقدر (حمل المقاومة)

40 أ   450VDC

ماكس. تبديل الجهد

750 فولت تيار مستمر

ماكس. كسر التيار

50 أمبير (450 فولت تيار مستمر) ≥1op

القدرة القصوى للتبديل

22500 فولت أمبير

الكهربائية

الأداء

مقاومة العزل (الأولي)

1000 ميجا أوم (500 فولت تيار مستمر)

قوة عازلة (الأولي)

بين جهات الاتصال المفتوحة

2000 فولت تيار متردد، 1 دقيقة

بين الملف والاتصالات

3000 فولت تيار متردد، 1 دقيقة

وقت التشغيل (بالفولت المقدر.)

≥30 مللي ثانية

وقت الإصدار (بالفولت المقدر.)

≥10 مللي ثانية

ميكانيكية

الأداء

مقاومة الصدمات

وظيفية

196 م / ث ² (10 جرام)

مدمرة

490 م / ث ² (100 جرام)

مقاومة الاهتزاز

10 هرتز ～ 500 هرتز 49 م / ث²

التحمل

ميكانيكية

1 × 10 ⁵ مكتب خدمات المشاريع

الكهربائية(Resistive)

سويثينج: 1×10 ³ مكتب خدمات المشاريع（450VDC,40A）

سويثينج: 1×10 ⁴ مكتب خدمات المشاريع（450VDC,10A）

سويثينج: 4 × 10 ³ مكتب خدمات المشاريع（650VDC,12A）

التصنيع: 7.5×10 ⁴ مكتب خدمات المشاريع（450VDC,35A）

صنع  : 5×10 ⁴ مكتب خدمات المشاريع（750VDC,40A）

القدرة الاستيعابية الحالية

40 أ

60 أ: 30 دقيقة

80 أ: 60 ثانية

160 أ: 5 ثوان

240 أ: 3 ث

400A: 0.6 ثانية

تشغيل

حالة

درجة الحرارة المحيطة

-40 درجة مئوية ~ 85 درجة مئوية

الرطوبة

5% ~ 85% ر

وزن الوحدة

حوالي 55 جرامًا (بدون المرفقات)

البناء

مقاومة التدفق
