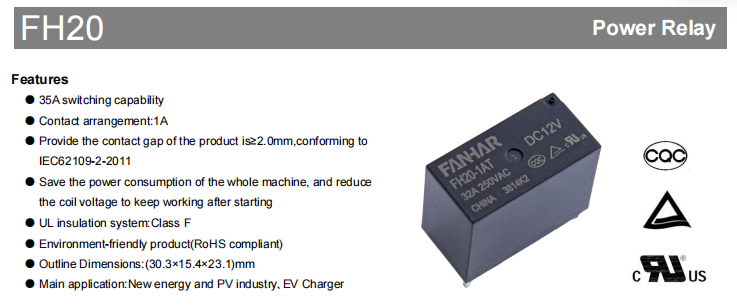

مرحل الطاقة الجديد من سلسلة FH20: حل تحويل عالي الموثوقية لمنشآت الطاقة والشحن الجديدة

المزايا الأساسية: آمنة وفعالة ومقاومة للحرارة

فجوة اتصال كافية للوفاء بمعايير السلامة الكهروضوئية

تؤثر فجوة الاتصال بعد فتح المرحل بشكل مباشر على سلامة العزل. تتميز سلسلة FH20 بفجوة اتصال تبلغ ≥2.0 مم، والتي تتوافق تمامًا مع معيار IEC 62109-2-2011 "متطلبات السلامة لمحولات الطاقة للاستخدام في أنظمة الطاقة الكهروضوئية". بالنسبة للعاكسات الكهروضوئية، هذا المعيار إلزامي. تضمن الفجوة البالغة 2.0 مم انقطاع القوس بشكل فعال حتى في ظل ظروف الجهد الزائد، مما يحمي الدوائر النهائية وسلامة المشغل.

تقليل الجهد الكهربي بعد التشغيل لتقليل استهلاك طاقة النظام بشكل ملحوظ

يستخدم FH20 إستراتيجية عمل تعمل على تقليل جهد الملف بعد الاختيار الأوليفوق. بمجرد إغلاق المرحل، لا يلزم سوى جهد أقل للملف للحفاظ على حالة الاتصال، مما يقلل بشكل كبير من استهلاك طاقة الملف مقارنة بالجهد الكامل المستمرمحرك الجهد. على سبيل المثال، مع الطراز 12 فولت، تكون قوة التحمل أقل بكثير من 1400 ميجاوات المطلوبة للالتقاط. تعتبر هذه الميزة مفيدة بشكل خاص لأجهزة الشحن والمحولات التي تتطلب وضع الاستعداد لفترة طويلة أو التشغيل المستمر، مما يقلل بشكل فعال من ارتفاع درجة حرارة النظام وفقدان الطاقة.

نظام عزل UL Class F لتحمل درجات الحرارة العالية

يحدد تصنيف المقاومة للحرارة لنظام العزل عمر التتابع في ظل ظروف درجات الحرارة المرتفعة. تستخدم سلسلة FH20 نظام عزل من الفئة F معترف به من UL، مما يسمح بأقصى قدر من سخونة الملفدرجة حرارة البقعة 155 درجة مئوية - 25 درجة مئوية أعلى من الفئة ب الشائعة (130 درجة مئوية). وهذا يعني أنه عند درجة حرارة محيطة تبلغ 85 درجة مئوية، لا يزال لدى المرحل هامش حراري واسع، مما يجعله مناسبًا بشكل خاص للمعدات المثبتة في بيئات مغلقة أو سيئة التهوية أو خارجية ذات درجة حرارة عالية.

مواد صديقة للبيئة ومتوافقة مع RoHS

بدءًا من نقاط الاتصال وحتى الغلاف، يستخدم المنتج مواد تلبي متطلبات RoHS، وخالية من الرصاص والزئبق والكروم سداسي التكافؤ والمواد الخطرة الأخرى، مما يضمن وجود حاجزتصدير مجاني إلى المناطق ذات الأنظمة البيئية الصارمة، مثل الاتحاد الأوروبي.

القدرة على التحميل والمعلمات الكهربائية

تعتمد سلسلة FH20 ترتيب اتصال 1 أ (رمية أحادية القطب، مفتوحة عادةً)، مع مادة تلامس AgSnO₂ (أكسيد القصدير الفضي). توفر هذه المادة مقاومة ممتازة للحام والتآكل القوسي، مما يجعلها مناسبة بشكل خاص للتبديل المتكرر للأحمال المقاومة ذات التيار العالي.

تم تلخيص التصنيفات الكهربائية الرئيسية في الجدول أدناه:

تضمن مقاومة التلامس المنخفضة الحد الأدنى من فقدان التوصيل، بينما توفر قوة العزل الكهربائية العالية هامش أمان واسعًا لعزل الجهد العالي والمنخفض. تلبي أوقات التشغيل والإفراج متطلبات سرعة الاستجابة لمعظم تطبيقات التحكم الصناعي وإلكترونيات الطاقة.

مواصفات الملف ودليل الاختيار

يوفر FH20 جهدًا كهربائيًا قياسيًا متعددًا للملفات يتراوح من 5 فولت إلى 24 فولت، وكلها بقدرة مقدرة تبلغ 1400 ميجاوات. يتم تلخيص المعلمات الكهربائية الرئيسية للنماذج شائعة الاستخدام أدناه للمطابقة السريعة لجهد التحكم في النظام الخاص بك:

نصيحة الاختيار : جهد التشغيل هو الحد الأدنى المطلوب لالتقاط موثوق به؛ يجب تصميم جهد المحرك بحيث لا يقل عن هذه القيمة. يحدد جهد الإطلاق حساسية السقوطخارج عند انقطاع التيار الكهربائي. إذا كان استهلاك الطاقة المنخفض للغاية أمرًا بالغ الأهمية، فيمكن اختيار جهد ملف أعلى (على سبيل المثال، 24 فولت)، حيث أن تيار التشغيل الخاص به أقل، ومع ميزة التثبيت بعد التشغيل، يمكن تقليل إجمالي استهلاك الطاقة بشكل أكبر.

المتانة الميكانيكية والقدرة على التكيف البيئي

غالبًا ما تواجه معدات الطاقة الجديدة الاهتزازات والصدمات والتغيرات الكبيرة في درجات الحرارة. تتفوق سلسلة FH20 في الأداء الميكانيكي:

مقاومة الصدمات : صدمات وظيفية تصل إلى 196 م/ث² (20 جم)، وصدمات مدمرة تصل إلى 980 م/ث² (100 جم)، وهي كافية لتحمل الصدمات العرضية أثناء النقل والتركيب.

مقاومة الاهتزاز : 10 هرتز ~ 55 هرتز بسعة 1.5 مم، مما يضمن التشغيل المستقر بالقرب من مصادر الاهتزاز مثل المراوح والضواغط.

نطاق درجة حرارة التشغيل : -40 درجة مئوية ~ 85 درجة مئوية، تغطي الظروف الخارجية في معظم مناطق الصين؛ تحمل الرطوبة من 5% إلى 85% للبيئات الرطبة.

من حيث التحمل، فإن العمر الميكانيكي هو 2×10⁵ عمليات، في حين أن العمر الكهربائي (الحمل المقاوم، 32 أمبير 250 فولت تيار متردد، التشغيل/الإيقاف = 1 ثانية / 9 ثوانٍ) يصل إلى 3×10⁴ عمليات، مما يرضي عدة سنوات من الاستخدام العادي في أجهزة الشحن والعاكسات والمعدات المماثلة.

أنماط الضميمة والاختيار البيئي

يتوفر FH20 في نوعين من الحماية الداخلية، مما يتيح لك الاختيار وفقًا لنظافة بيئة العمل الفعلية:

نوع مقاوم للتدفق : مناسب للبيئات الداخلية النظيفة الخالية من الغازات المسببة للتآكل (H₂S، SO₂، NO₂، وما إلى ذلك) والغبار الموصل. يمنع هذا النوع دخول التدفق أثناء اللحام ويوفر مزايا من حيث التكلفة.

نوع مختوم من البلاستيك : يوصى به للبيئات غير النظيفة التي قد تحتوي على غازات أو غبار مسبب للتآكل، مثل المواقع الصناعية أو الخزانات الخارجية. يعمل البناء المحكم على عزل الملوثات الخارجية بشكل أكثر فعالية، مما يضمن فترة طويلةمصطلح مقاومة الاتصال المنخفضة.

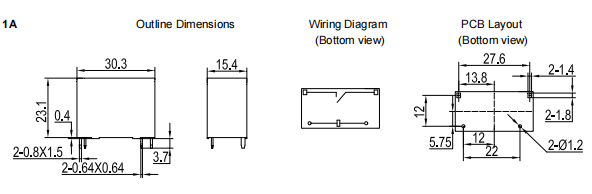

يشترك كلا النوعين في نفس الأبعاد الخارجية: 30.3 مم (طول) × 15.4 مم (عرض) × 23.1 مم (ارتفاع). وهي مصممة للتركيب على دبوس ثنائي الفينيل متعدد الكلور القياسي وتزن حوالي 20.7 جرامًا. يجب التحكم في تفاوتات تخطيط ثنائي الفينيل متعدد الكلور في حدود ±0.1 مم؛ للحصول على تفاوتات البعد التفصيلي، يرجى الرجوع إلى الملاحظات التفصيلية في ورقة البيانات.

الموافقات الدولية في لمحة

حصلت سلسلة FH20 على شهادات السلامة اللازمة للأسواق العالمية الكبرى، مما يسهل تصدير منتجاتك النهائية:

تستخدم جميع الشهادات الثلاث جهات اتصال AgSnO₂ وتغطي كلا من تصنيفات 32 أمبير والحد الأقصى 35 أمبير عند درجة حرارة تبلغ 85 درجة مئوية، مما يضمن الامتثال في ظل ظروف التشغيل القاسية.
