مرحل الطاقة الجديد FH20T 43A: التبديل عالي الحمل والعزل الآمن لتطبيقات الخلايا الكهروضوئية وأكوام الشحن

في الوقت الذي ينتشر فيه بسرعة توليد الطاقة الجديدة وأنظمة تخزين الطاقة وأكوام شحن السيارات الكهربائية، تؤثر مرحلات الطاقة الجديدة، كمكونات تحويل رئيسية في الدوائر، بشكل مباشر على التشغيل المستقر للمعدات الكاملة من خلال قدرتها على حمل التيار، ومستوى عزل الأمان، والموثوقية على المدى الطويل. FH20T عبارة عن مرحل ثنائي الفينيل متعدد الكلور عالي الطاقة مصمم لتلبية هذه الاحتياجات. إنه يوفر قدرة تحويل 43 أمبير، واتصال واحد من النوع A، وخيار فجوة اتصال 2.0 مم، ووظيفة الاحتفاظ بالملف لتوفير الطاقة، مما يجعله خيارًا مثاليًا للعاكسات الكهروضوئية، وأكوام الشحن، والتطبيقات الأخرى.

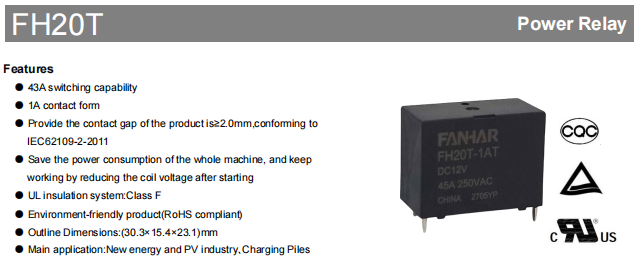

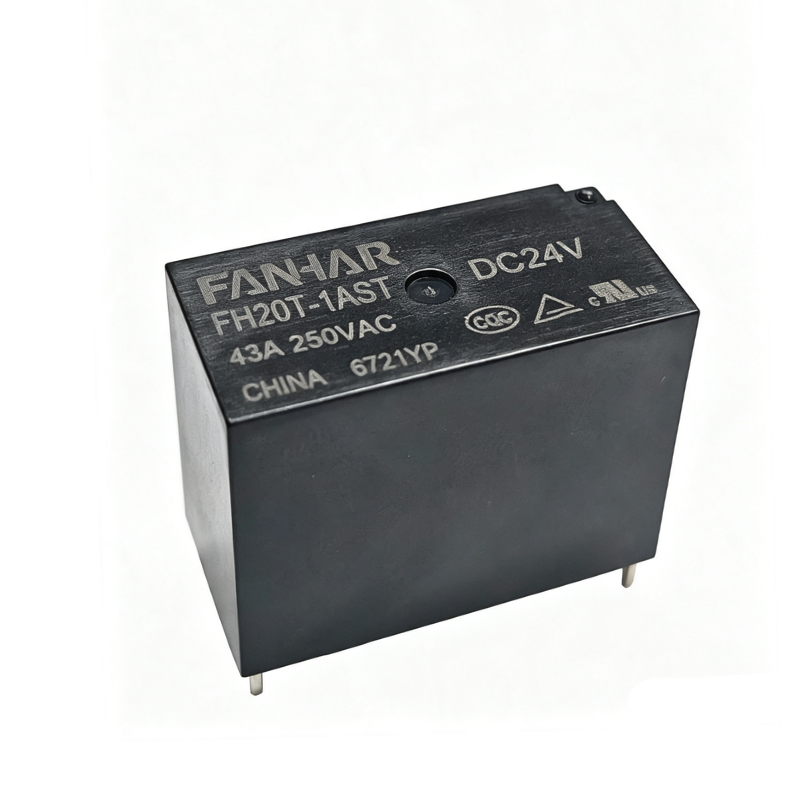

FH20T 43 أ مرحل الطاقة الجديد FANHAR FH20T عبارة عن مرحل ثنائي الفينيل متعدد الكلور مع قدرة تبديل 43A، وشكل واحد جهة اتصال، وفجوة اتصال اختيارية 2.0 مم. يتوافق مع IEC62109-2:2011 وهو مناسب للطاقة الجديدة والخلايا الكهروضوئية وأكوام الشحن والتطبيقات الأخرى. إنه يدعم تقليل جهد الملف بعد بدء التشغيل للحفاظ على التشغيل، مما يوفر استهلاك الطاقة الإجمالي. إنه يتميز بنظام عزل UL Class F ومتوافق مع RoHS. عرض المنتج →

المزايا الأساسية: آمن، وفعال، ومقاوم لدرجات الحرارة العالية

فجوة اتصال كافية، وتلبية معايير السلامة الكهروضوئية

تؤثر الفجوة بعد فتح الاتصالات الداخلية للمرحل بشكل مباشر على سلامة العزل. يوفر FH20T خيارين لفجوة الاتصال: نوع Nil القياسي هو 1.8 مم، ونوع BG هو 2.0 مم. عندما تكون فجوة الاتصال بالمنتج ≥2.0 مم، فإنها تتوافق مع IEC62109-2:2011، "متطلبات السلامة لمحولات الطاقة لأنظمة الطاقة الكهروضوئية." بالنسبة للتطبيقات ذات الجهد العالي مثل محولات الطاقة الكهروضوئية وأكوام الشحن، فإن اختيار إصدار BG يمكن أن يلبي متطلبات عزل السلامة بشكل أفضل.

تقليل الجهد بعد بدء التشغيل للإمساك، مما يقلل بشكل كبير من استهلاك الطاقة الإجمالي

يدعم FH20T استراتيجية عمل لتقليل جهد الملف بعد بدء التشغيل للحفاظ على التشغيل. بعد سحب المرحل، يلزم الحفاظ على جهد أقل للملف فقط للحفاظ على نقاط الاتصال مغلقة. بالمقارنة مع القيادة المستمرة ذات الجهد الكامل، هذا يمكن أن يقلل بشكل فعال من استهلاك طاقة الملف. توصيات الجهد القابضة الواردة في ورقة البيانات هي:

• درجة الحرارة المحيطة 23 درجة مئوية: الجهد الكهربي 40%-70% Un
• درجة الحرارة المحيطة 85 درجة مئوية: الجهد الكهربي 40%-55% Un

تساعد هذه الوظيفة على تقليل ارتفاع درجة حرارة النظام وفقدان الطاقة، مما يجعلها مناسبة لشحن الأكوام والمحولات وغيرها من المعدات التي تحتاج إلى وضع الاستعداد على المدى الطويل أو التشغيل المستمر.

نظام العزل من الفئة F من UL، يتكيف مع البيئات ذات درجات الحرارة العالية

يستخدم FH20T نظام عزل UL Class F، والذي يساعد في الحفاظ على موثوقية العزل في البيئات ذات درجات الحرارة العالية. يتراوح نطاق درجة الحرارة المحيطة للتشغيل من -40 درجة مئوية إلى 85 درجة مئوية، مما يتكيف مع متطلبات درجات الحرارة الواسعة لسيناريوهات الطاقة الجديدة والتحكم الصناعي.

مواد صديقة للبيئة ومتوافقة مع RoHS

يتوافق المنتج مع متطلبات RoHS البيئية ولا يحتوي على مواد ضارة مثل الرصاص والزئبق والكروم سداسي التكافؤ. يمكنها تلبية متطلبات المناطق ذات الأنظمة البيئية الصارمة، مثل الاتحاد الأوروبي، للتصدير.

الحمولة والمعلمات الكهربائية

يستخدم نظام الاتصال الخاص بـ FH20T مادة AgSnO₂، التي تجمع بين مقاومة اللحام والتآكل القوسي. يتم التحكم في مقاومة التلامس الأولية عند ≥100mΩ (تحت ظروف اختبار 6VDC 1 أ)، مما يضمن فقدان توصيل منخفض. فيما يتعلق بأداء العزل، تصل مقاومة العزل الأولية إلى 1000 ميجا أوم (500 فولت تيار مستمر)، وقوة العزل بين جهات الاتصال المفتوحة هي 2500VAC/1min، وقوة العزل بين الملف والاتصالات هي 4500VAC/1min، مما يوفر هامش أمان كافٍ لعزل الجهد العالي والمنخفض. وقت التشغيل هو ≥20 مللي ثانية، ووقت التحرير هو ≥10 مللي ثانية، مما يلبي متطلبات سرعة الاستجابة لمعظم تطبيقات التحكم الصناعي وإلكترونيات الطاقة.

الحمل الرئيسي والمعلمات الكهربائية

مواصفات الملف والعقد الموفر للطاقة

يوفر FH20T ثلاثة جهد كهربائي قياسي للملف: DC5V، وDC12V، وDC24V، وكلها بقدرة اسمية تبلغ 3800 ميجاوات. تتوافق جهود الملف المختلفة مع جهود التشغيل المختلفة، وجهود الإطلاق، والتيارات المقدرة، ومقاومات الملف، مما يسمح للمستخدمين بالمطابقة بسرعة وفقًا لجهد التحكم في النظام. جهد التشغيل هو الحد الأدنى من الجهد المطلوب لسحب المرحل بشكل موثوق، ويجب أن يضمن التصميم أن جهد المحرك ليس أقل من هذه القيمة؛ يحدد جهد التحرير حساسية إعادة ضبط انقطاع التيار الكهربائي.

مواصفات الملف

القوة الميكانيكية والقدرة على التكيف البيئي

غالبًا ما تواجه معدات الطاقة الجديدة الاهتزازات والصدمات والتغيرات الكبيرة في درجات الحرارة. أداء FH20T جيد في الأداء الميكانيكي: مقاومة الصدمات الوظيفية يمكن أن تصل إلى 196 م/ث² (20 جم)، ومقاومة الصدمات المدمرة تصل إلى 980 م/ث² (100 جم)، وهي كافية للتعامل مع الاصطدامات العرضية أثناء النقل والتركيب. تتراوح مقاومة الاهتزاز من 10 هرتز إلى 55 هرتز بسعة 1.5 مم، مما يضمن التشغيل المستقر بالقرب من مصادر الاهتزاز مثل المراوح والضواغط. يتراوح نطاق درجة حرارة التشغيل من -40 درجة مئوية إلى 85 درجة مئوية، وتحمل الرطوبة من 5% إلى 85%، مما يتكيف مع البيئات الرطبة.

من حيث العمر الافتراضي، العمر الميكانيكي هو 2×10⁵ عمليات، والعمر الكهربائي هو 2×10⁴ عمليات تحت 43 أمبير 250 فولت تيار متردد، ونسبة التشغيل/الإيقاف 1 ثانية/9 ثانية، وظروف درجة حرارة الغرفة. بيانات الحياة المذكورة أعلاه هي قيم مرجعية في ظل ظروف الاختبار المحددة في ورقة البيانات. سوف يتأثر العمر الفعلي بنوع الحمل، وتكرار التبديل، ودرجة الحرارة المحيطة، وعوامل أخرى. بالنسبة للمعدات مثل أكوام الشحن والعاكسات، يمكن أن يلبي مستوى الحياة هذا عدة سنوات من دورات الاستخدام العادي.

البناء والاختيار على أساس بيئة التشغيل

يوفر FH20T طريقتين لحماية الهيكل الداخلي، والتي يمكن اختيارهما وفقًا لنظافة بيئة العمل الفعلية:

• مقاوم للتدفق: مناسب للبيئات النظيفة، وخالي من الغازات المسببة للتآكل مثل H₂S، وSO₂، وNO₂، والغبار الموصل. يمكن لهذا النوع أن يمنع التدفق من الاختراق أثناء اللحام وله ميزة التكلفة.
• مختوم بالبلاستيك: يوصى به للبيئات غير النظيفة مثل المواقع الصناعية والخزائن الخارجية التي قد تحتوي على غازات أو غبار مسبب للتآكل. يمكن للهيكل المحكم الغلق بالبلاستيك أن يعزل الملوثات الخارجية بشكل أكثر فعالية ويضمن مقاومة اتصال منخفضة على المدى الطويل.

يتمتع الهيكلان بنفس الأبعاد التفصيلية: 30.3 ملم (طول) × 15.4 ملم (عرض) × 23.1 ملم (ارتفاع). يستخدمون تركيب دبوس ثنائي الفينيل متعدد الكلور القياسي. يوصى بالتحكم في التسامح مع تخطيط ثنائي الفينيل متعدد الكلور في حدود ± 0.1 مم. للحصول على تفاوتات أبعاد المخطط التفصيلي، يرجى الرجوع إلى التعليقات التوضيحية التفصيلية في ورقة البيانات.

التطبيقات النموذجية

تم تصميم FH20T بشكل أساسي للطاقة الجديدة والصناعة الكهروضوئية وأكوام الشحن. في هذه التطبيقات، يتم استخدامه كمرحل طاقة مثبت على ثنائي الفينيل متعدد الكلور لتبديل الحمل والتحكم في الطاقة حيث تكون هناك حاجة إلى قدرة تحويل 43 أمبير وأداء عزل عالي وبصمة مدمجة.

العاكسات الضوئية والأنظمة الكهروضوئية

يمكن استخدام FH20T في العاكسات الكهروضوئية والأنظمة الكهروضوئية لتبديل الأحمال والتحكم في الطاقة المساعدة والتحكم في الإخراج. عندما يحتاج التصميم إلى التوافق مع IEC62109-2:2011، يمكن اختيار إصدار BG مع فجوة اتصال 2.0 مم.

أكوام الشحن

في أكوام الشحن، يمكن استخدام FH20T لتبديل الطاقة الداخلية، والتحكم في الإخراج، والتحكم في الحمل الإضافي. إن قدرته على التبديل 43 أمبير وتركيب PCB يجعله مناسبًا لتصميمات معدات الشحن المدمجة.

معدات الطاقة الجديدة

بالنسبة لمعدات الطاقة الجديدة الأخرى، يوفر FH20T حل تبديل للتحكم في الطاقة وتبديل الحمل. إذا تم استخدام المرحل لحمل التيار المستمر، فيجب تقييم تخفيض القدرة على أساس درجة الحرارة المحيطة ورقائق النحاس PCB وارتفاع درجة الحرارة الطرفية.

الأسئلة المتداولة

الاستنتاج

يأخذ مرحل الطاقة الجديد FH20T قدرة تحويل 43A، وفجوة أمان إصدار BG ≥2.0 مم، ومطابقة IEC62109-2:2011، ونظام عزل UL Class F، ووظيفة تثبيت تقليل جهد الملف باعتبارها قدرتها التنافسية الأساسية. إنه لا يلبي متطلبات عزل السلامة الصارمة للعاكسات الكهروضوئية فحسب، بل يتكيف أيضًا مع السعي وراء التيار العالي والعمر الطويل في أكوام شحن السيارات الكهربائية. إن تصميم ثنائي الفينيل متعدد الكلور المدمج والقدرة على التكيف البيئي المرن يجعله مكون تحويل موثوقًا به في منتجات الطاقة الجديدة.

لمزيد من نماذج جهد الملف أو خدمات التخصيص، يرجى الاتصال بفريق الدعم الفني لدينا. المواصفات عرضة للتغيير دون إشعار. يرجى الرجوع إلى أحدث ورقة بيانات رسمية.
