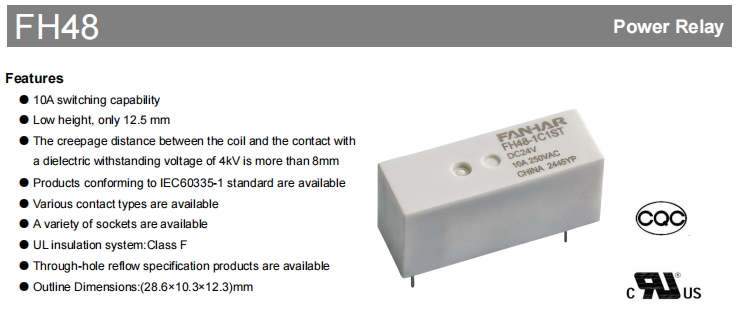

FH48 التتابع الصناعي

تعتمد معدات التشغيل الآلي والأجهزة المنزلية وأنظمة التحكم الصناعية جميعها على المرحلات لأنها يمكن الاعتماد عليها وموفرة للمساحة. هذا الغرض هو بالضبط ما تم تصميم مرحل سلسلة FH48 من أجله. فهو يدمج قدرة التبديل العالية. كما أن لديها تصميم نحيف للغاية. يتميز بأداء العزل. لديها شهادات واسعة النطاق. وهذا يوفر للمهندسين حلاً قويًا ومدمجًا.

المزايا الأساسية

يكمن جوهر سلسلة FH48 في توازنها الهندسي الدقيق. على الرغم من أبعاده المدمجة التي تبلغ 28.6×10.3×12.3 ملم، فهو قادر على تبديل الأحمال حتى 10 أمبير. ارتفاعه المنخفض للغاية الذي يبلغ 12.5 ملم فقط جدير بالملاحظة بشكل خاص، لأنه يوفر مساحة قيمة للأجهزة الإلكترونية النحيفة بشكل متزايد وتخطيطات PCB عالية الكثافة. يستخدم المنتج تصميمًا مقاومًا للتدفق أو هيكلًا محكم الغلق بالبلاستيك بالكامل، مما يطرد الغبار والرطوبة والغازات الضارة بشكل فعال (مثل H₂S وSO₂)، وبالتالي يضمن التشغيل المستقر عبر نطاق واسع من درجات الحرارة من -40 درجة مئوية إلى 85 درجة مئوية ويستوعب بيئات مختلفة. من الغرف النظيفة إلى الأماكن الصناعية.

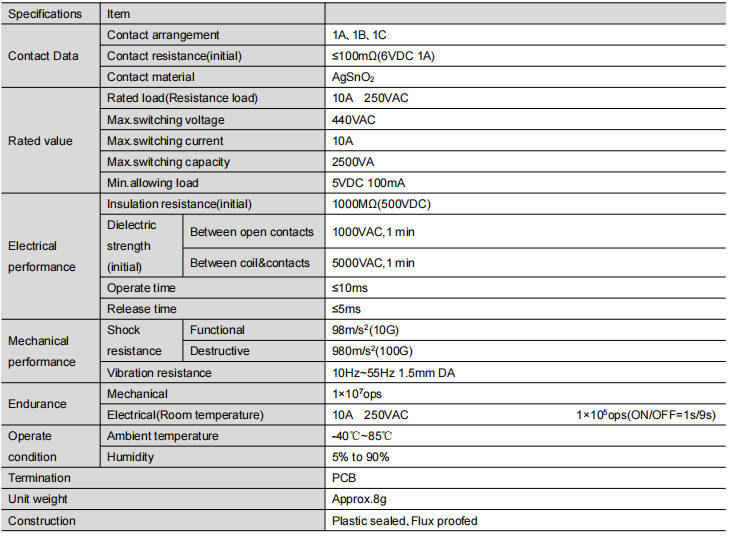

المعلمات التقنية الرئيسية والأداء

توفر هذه السلسلة من المرحلات أداءً متميزًا وتفاصيل موثوقة:

الأداء الكهربائي : يستخدم مادة تلامس أكسيد القصدير الفضي (AgSnO₂)، مما يوفر مقاومة قوية للتآكل القوسي. مقاومة الاتصال الأولية منخفضة تصل إلى ≥100mΩ، مما يضمن استهلاك منخفض للطاقة وعمر طويل. تصل مقاومة العزل إلى 1000MΩ، وقوة العزل الكهربائي بين الملف والملامسات هي 5000VAC، مما يضمن حاجز أمان قوي.

الميكانيكية والمتانة : أوقات التشغيل والإصدار السريعة (≥10 مللي ثانية / ≥5 مللي ثانية) تضمن الاستجابة السريعة. التحمل الميكانيكي يصل إلى 10 مليون عملية. تحت الحمل المقدر 10A 250VAC، يصل التحمل الكهربائي أيضًا إلى 10 ملايين عملية، مما يلبي احتياجات التشغيل المستقر على المدى الطويل.

محرك مرن : يوفر مجموعة واسعة من خيارات جهد الملف من DC5V إلى DC60V، مع استهلاك طاقة يتراوح من 250 ميجاوات إلى 300 ميجاوات، مما يسهل التكامل السلس مع دوائر التحكم المتنوعة.

دليل التكوين والاختيار المرن

توفر سلسلة FH48 تكوينات مرنة للغاية لتلبية احتياجات تصميم الدوائر المختلفة:

نموذج الاتصال : يقدم ثلاثة تكوينات أساسية: 1A (مفتوح عادةً)، و1B (مغلق عادةً)، و1C (للتحويل).

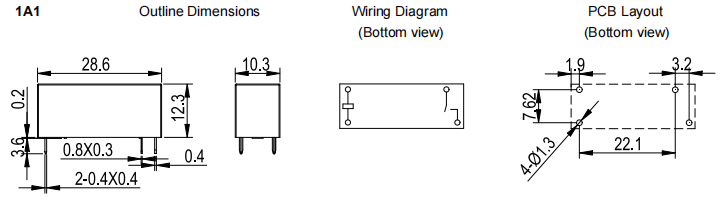

نوع التركيب : يتم استيعاب العديد من تكوينات طرف PCB (النوع 1، 2، 3)، مع مخططات شاملة للأبعاد وإرشادات توصيل الأسلاك لتكملة هذه التكوينات.

مستوى الحماية :يعتمد الاختيار بين النوع القياسي المقاوم للتدفق والإصدار المغلق بالكامل بالبلاستيك على بيئة التشغيل.

يشير رمز الطلب "FH48-1A1ST-XXXDC12V" بوضوح إلى النوع، ونموذج الاتصال، وأسلوب التثبيت، والبنية، ومواد الاتصال، وجهد الملف، مما يسهل الاختيار الدقيق.

موافقات السلامة والامتثال

وقد حصل المنتج على العديد من شهادات السلامة الدولية السائدة، بما في ذلك:

UL / طريق مسدود (رقم الملف E475405)

TÜV (رقم الملف R 50610371)

CQC (رقم الملف CQC23002412542)

تشمل هذه الشهادات تقييمات جهد متنوعة وظروف حمل، مما يدل على أن مرحل FH48 يلتزم بمعايير السلامة الدولية الصارمة وهو مناسب للاستخدام في الأسواق العالمية، لا سيما في قطاعات مثل الأجهزة المنزلية (IEC60335-1) والتحكم الصناعي.

مجالات التطبيق

بفضل أدائها الموثوق به وتصميمها المدمج، يتم استخدام مرحل سلسلة FH48 على نطاق واسع في:

الأجهزة المنزلية : التحكم الرئيسي أو تبديل الطاقة في مكيفات الهواء والغسالات وغسالات الأطباق وغيرها.

التحكم الصناعي : وحدات الإخراج لوحدات التحكم المنطقية القابلة للبرمجة، وأجهزة التحكم في المحركات، والأجهزة.

معدات الطاقة : أنظمة UPS، وحدات توزيع الطاقة، العدادات الذكية.

البنية التحتية للاتصالات: معدات المحطة الأساسية، وإدارة طاقة الشبكة.

مركبات الطاقة الجديدة : دوائر تكميلية لإدارة البطارية وتنظيم الشحن وما إلى ذلك.

الاستنتاج

بفضل أدائها الكهربائي، وبنيتها الميكانيكية القوية، وخيارات التصميم المرنة، وشهادات السلامة الشاملة، أصبح مرحل سلسلة FH48 الخيار الأمثل للتطبيقات التي تتطلب موثوقية عالية وتصميمًا موفرًا للمساحة. إنه ليس مجرد مكون ولكنه متعاون أساسي في ضمان التشغيل الموثوق والآمن لمعداتك.
