الصفحة الرئيسية / أخبار / أخبار الصناعة / FH80NE-40 40A 450VDC مرحل تيار مستمر عالي الجهد | مقدمة عن المنتج لمرحلات الشحن المسبق والتدفئة للطاقة الجديدة

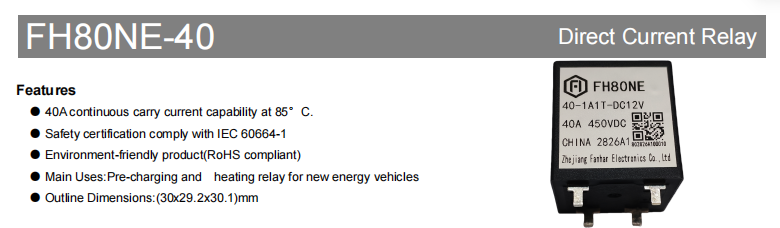

نظرة عامة على المنتج
ال FH80NE-40 عبارة عن مرحل تيار مستمر عالي الجهد 40 أمبير مصمم لأنظمة الجهد العالي في مركبات الطاقة الجديدة. إنه مخصص بشكل أساسي لتطبيقات مرحل الشحن المسبق ومرحل التسخين. يوفر المنتج قدرة حمل تيار مستمر 40 أمبير عند 85 درجة مئوية، وحمل مقدر 40 أمبير 450 فولت تيار مستمر، وجهد تحويل أقصى يصل إلى 750 فولت تيار مستمر. كما أنه يدعم قدرة التيار العالي لفترة قصيرة، مما يجعله مناسبًا لسيناريوهات تركيب ثنائي الفينيل متعدد الكلور مع متطلبات عالية للموثوقية، وقدرة تحمل العزل الكهربائي، وأبعاد المساحة.
ال product uses a 1A normally open contact, with AgSnO₂ contact material and an initial contact resistance of ≤5mΩ (6VDC 20A). Its outline dimensions are only 30×29.2×30.1mm, and its weight is approximately 55g, balancing high-voltage switching capability with a compact design. The product complies with IEC 60664-1 safety requirements and RoHS environmental standards. UL/C-UL, TUV, and CQC certifications are pending.

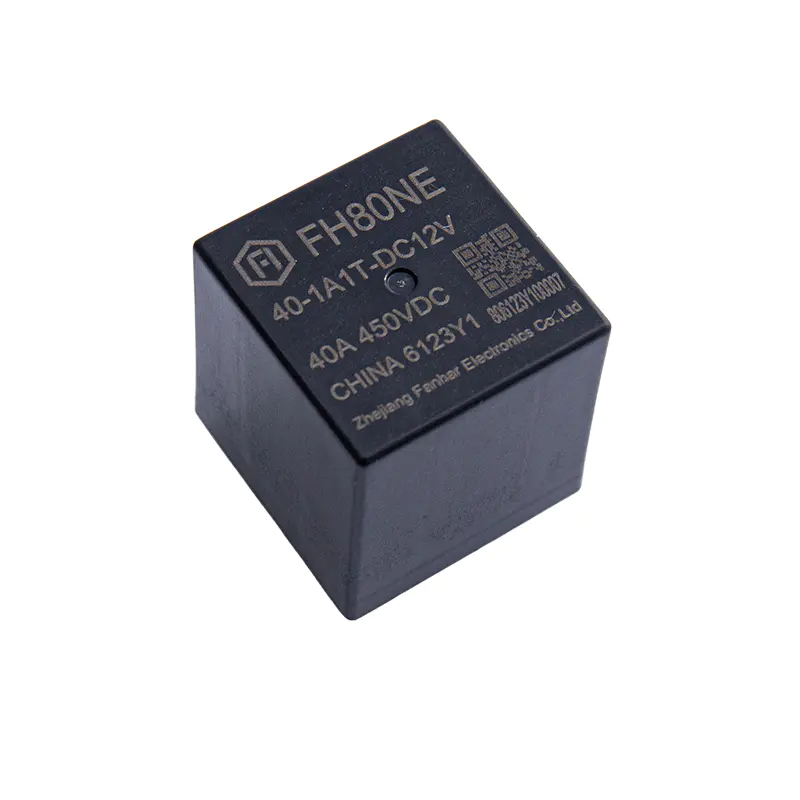

FH80NE-40 40 أ 450VDC مرحل تيار مستمر عالي الجهد ال FH80NE-40 is a 40A high-voltage DC relay for new energy vehicle pre-charging and heating applications. It offers 40A continuous current at 85°C, rated load 40A 450VDC, and maximum switching voltage 750VDC. With AgSnO₂ contacts, PCB terminals, IEC 60664-1 and RoHS compliance, it suits high-voltage DC control in BMS/PDU and PTC heating systems. UL/C-UL, TUV, and CQC certifications are pending. عرض المنتج → خلفية تطبيق الصناعة
مع تطور منصات الجهد العالي في مركبات الطاقة الجديدة، أصبحت دوائر الشحن المسبق ودوائر الإدارة الحرارية لديها متطلبات أعلى بشكل متزايد للمرحلات:
تتابع الشحن المسبق : في لحظة تشغيل الطاقة، يحد المقاوم الشحن المسبق من تيار الشحن لمكثف الناقل لمنع اتصالات التتابع الرئيسية من اللحام بسبب تدفق التيار. بعد اكتمال الشحن المسبق، يغلق المرحل الرئيسي ويفتح مرحل الشحن المسبق. يتمتع FH80NE-40 بقدرة حمل تيار مستمر تبلغ 40 أمبير وقدرة تيار عالي لفترة قصيرة، مما يجعله مناسبًا كمكون تحكم في دوائر ما قبل الشحن.
تتابع التدفئة : تتطلب السيناريوهات مثل الإدارة الحرارية للبطارية وسخانات PTC في مركبات الطاقة الجديدة مرحلات DC عالية الجهد للتحكم في تشغيل / إيقاف دوائر التدفئة. إن الحمل المقدر بـ 450VDC لـ FH80NE-40، والحد الأقصى لجهد التحويل 750 فولت تيار مستمر، ومواد الاتصال AgSnO₂ يمكن أن تلبي متطلبات التبديل الموثوقة لدوائر التسخين عالية الجهد.
تركيب ثنائي الفينيل متعدد الكلور : يستخدم المنتج هيكل طرفي ثنائي الفينيل متعدد الكلور، مما يجعل من السهل دمجه في وحدات التحكم الإلكترونية مثل BMS، وPDU، وصناديق توزيع الطاقة ذات الجهد العالي. إنها مناسبة للوضع الآلي واللحام.
الأداء الأساسي والمزايا الرئيسية
قدرة تحميل وتبديل قوية
ال FH80NE-40 has 40A continuous current-carrying capability at 85°C. Its rated load is 40A 450VDC (resistive load), its maximum switching voltage is up to 750VDC, its maximum breaking current is 50A (450VDC, ≥1 operation), and its maximum switching capacity reaches 22500VA.
ال FH80NE-40 can not only continuously carry 40A at 85°C, but also withstand higher current surges for short periods: 80A for 60s, 160A for 5s, 240A for 3s, and 400A for 0.6s.
تمكنه هذه الإمكانية من التعامل مع ظروف التدفق والتيار العالي اللحظية في دوائر الشحن المسبق والتدفئة، مما يجعلها مناسبة لسيناريوهات تركيب ثنائي الفينيل متعدد الكلور في أنظمة التيار المستمر عالية الجهد لمركبات الطاقة الجديدة.
استجابة سريعة وحياة طويلة
ال FH80NE-40 provides fast operation: operate time ≤30ms and release time ≤10ms (at rated voltage), meeting the response speed requirements of high-voltage DC circuits.
من ناحية الحياة:
- الحياة الميكانيكية: 1×10⁵ أوبس
- الحياة الكهربائية (الحمل المقاوم): 450 فولت تيار مستمر / 40 أمبير: 1 × 10³ أوبس، 450 فولت تيار مستمر / 10 أمبير: 1 × 10⁴ أوبس
أثناء الاختيار الفعلي، يجب تقييم العمر على أساس تيار الحمل، والجهد، وتردد التبديل لضمان تلبية متطلبات تشغيل النظام على المدى الطويل.
عزل ممتاز وأداء يتحمل العزل الكهربائي
ال FH80NE-40 performs reliably in terms of insulation and dielectric withstand:
- مقاومة العزل (الأولي): 1000 ميجا أوم (500 فولت تيار مستمر)
- قوة العزل الكهربائي (الأولي): بين جهات الاتصال المفتوحة: 2000 فولت تيار متردد / 1 دقيقة، بين الملف والاتصالات: 3000 فولت تيار متردد / 1 دقيقة
ال product complies with IEC 60664-1 safety requirements and RoHS environmental standards, providing protection for safe isolation and reliable operation of high-voltage DC systems.
مواد اتصال متقدمة ومقاومة اتصال منخفضة
ال FH80NE-40 uses AgSnO₂ (silver tin oxide) contact material, with a 1A normally open contact form. AgSnO₂ offers good conductivity, arc erosion resistance, and environmental friendliness, making it suitable for frequent switching and high-voltage DC control applications.
ال initial contact resistance is ≤5mΩ (6VDC 20A), which helps reduce conduction loss and temperature rise, improving system efficiency and reliability.
مواصفات الملف وتصميم كفاءة الطاقة
ال FH80NE-40 offers five coil voltage options: DC6V, DC9V, DC12V, DC24V, and DC48V, with a rated power of 3W. Detailed parameters are as follows:
| الجهد المقنن | تشغيل الجهد VDC | الافراج عن الجهد VDC | التصنيف الحالي (±10%) | مقاومة الملف (±10%) | القوة المقدرة | أقصى جهد (تحمل لفترة قصيرة) |
|---|---|---|---|---|---|---|
| تيار مستمر 6 فولت | .54.50 | ≥0.30 | 500 مللي أمبير | 12Ω | 3 واط | تيار مستمر 7.2 فولت |
| تيار مستمر 9 فولت | .756.75 | ≥0.45 | 333.3 مللي أمبير | 27Ω | تيار مستمر 10.8 فولت | |
| تيار مستمر 12 فولت | .09.00 | ≥1.2 | 250 مللي أمبير | 48Ω | تيار مستمر 14.4 فولت | |
| تيار مستمر 24 فولت | .0018.00 | ≥2.4 | 125 مللي أمبير | 192Ω | تيار مستمر 28.8 فولت | |
| تيار مستمر 48 فولت | .036.00 | ≥4.8 | 62.5 مللي أمبير | 768 أوم | تيار مستمر 57.6 فولت |
ملاحظة: لمنع ارتفاع درجة الحرارة والإرهاق، يجب ألا يتجاوز الجهد المطبق على الملف الحد الأقصى لجهد التثبيت لفترة ممتدة. الحد الأقصى للجهد هو أعلى جهد يمكن أن يتحمله المرحل لفترة قصيرة.
القدرة على التكيف البيئي والأداء الميكانيكي
ال FH80NE-40 performs well in environmental adaptability and mechanical performance: its operating temperature range is -40°C to 85°C, and its humidity range is 5% to 85%RH. Its shock resistance is functional 196m/s² (10g) and destructive 490m/s² (100g); its vibration resistance is 10Hz to 500Hz, 49m/s². The product weighs approximately 55g (without accessories), has outline dimensions of 30×29.2×30.1mm, and uses a PCB terminal structure. When wiring, the load side has polarity (1 , 2-), and the coil side has no polarity (5, 6). The recommended copper soldering temperature for the load lead-out terminals is 260°C ± 5°C, with a soldering time of 3–5s.
نظرة عامة على المواصفات الفنية
| البند | المعلمة |
|---|---|
| نموذج الاتصال | 1A (جهة اتصال واحدة مفتوحة عادةً) |
| مواد الاتصال | AgSnO₂ |
| اتصل بالمقاومة | ≥5mΩ (6VDC 20A) |
| التصنيف الحالي | 40 أ |
| الحمل المقدر (مقاوم) | 40 أ 450VDC |
| الحد الأقصى لجهد التبديل | 750VDC |
| الحد الأقصى لتيار الكسر | 50 أمبير (450 فولت تيار مستمر، ≥1 عملية) |
| الحد الأقصى لقدرة التحويل | 22500VA |
| مقاومة العزل | 1000 ميجا أوم |
| قوة عازلة (الأولي) | بين جهات الاتصال المفتوحة: 2000VAC/1min؛ بين الملف والاتصالات: 3000VAC/1min |
| وقت التشغيل | ≥30 مللي ثانية (عند الجهد المقنن) |
| وقت الإصدار | ≥10 مللي ثانية (عند الجهد المقنن) |
| الحياة الميكانيكية | 1 × 10⁵ أوبس |
| الحياة الكهربائية | سويثينغ: 1 × 103ops (450VDC، 40A) سويثينغ: 1 × 104ops (450VDC، 10A) سويثينج: 4 × 103 أوبس (650 فولت تيار مستمر، 12 أمبير) الصنع: 7.5×104ops(450VDC,35A) الصنع: 5×104ops(750VDC,40A) |
| القدرة الاستيعابية الحالية | 40 أ 60 أ: 30 دقيقة 80 أ: 60 ثانية 160 أ: 5 ث 240 أ: 3 ثانية 400A:0.6 ثانية |
| درجة الحرارة المحيطة | <-40 درجة مئوية إلى 85 درجة مئوية |
| الرطوبة | 5% إلى 85% رطوبة نسبية |
| الوزن | تقريبا. 55 جرام |
| أبعاد المخطط التفصيلي | 30×29.2×30.1 ملم |
| هيكل المحطة | محطة ثنائي الفينيل متعدد الكلور |
ملحوظة: البيانات المذكورة أعلاه هي قيم أولية. المواصفات هي للإشارة فقط. المواصفات عرضة للتغيير دون إشعار.
الأبعاد والأسلاك وتخطيط ثنائي الفينيل متعدد الكلور
ال FH80NE-40 has outline dimensions of 30×29.2×30.1mm and uses a PCB terminal structure. The bottom-view wiring method is: load side 1( ), 2(-), with polarity on the load side; coil side 5, 6, with no polarity on the coil side. For PCB layout, unspecified tolerances are generally ±0.1mm; for outline dimensions, when tolerances are not specified, dimensions ≤1mm are ±0.2mm, dimensions >1mm and <5mm are ±0.3mm, and dimensions ≥5mm are ±0.5mm.
موافقات السلامة والامتثال
- يتوافق مع متطلبات السلامة IEC 60664-1.
- منتج متوافق مع RoHS.
- شهادات UL/C-UL وTUV وCQC معلقة.
- التصنيف المستهدف المعتمد: تبديل مقاوم 40A 450VDC 1000ops (عمليات 1×10³) عند 85 درجة مئوية.
- ال specific certification status is subject to the official certificates. Before selection, it is recommended to contact the manufacturer to confirm the latest certification progress.
سيناريوهات التطبيق النموذجية
سيارة الطاقة الجديدة الشحن المسبق : قدرة حمل تيار مستمر 40 أمبير (85 درجة مئوية)، تحمل لفترة قصيرة 80 أمبير/60 ثانية، 160 أمبير/5 ثانية، 240 أمبير/3 ثانية، و400 أمبير/0.6 ثانية، مناسبة للتحكم في التشغيل/الإيقاف في دوائر ما قبل الشحن.
تسخين مركبات الطاقة الجديدة : الحمل المقدر 40 أمبير 450 فولت تيار مستمر، الحد الأقصى لجهد التحويل 750 فولت تيار مستمر، مناسب لدوائر التسخين ذات الجهد العالي مثل تسخين PTC.
الإدارة الحرارية للبطارية / التحكم في التسخين PTC : درجة حرارة التشغيل -40 درجة مئوية إلى 85 درجة مئوية، اتصالات AgSnO₂، مناسبة لبيئات درجات الحرارة العالية والمنخفضة في المركبات.
سيناريوهات أخرى لتركيب ثنائي الفينيل متعدد الكلور : جانب الحمل له قطبية (1 ، 2-)، جانب الملف ليس له قطبية (5، 6)، ظروف اللحام 260 درجة مئوية ± 5 درجة مئوية / 3-5 ثانية.
يجب تأكيد الاختيار المحدد بناءً على الحمل الفعلي، وجهد الملف، ومتطلبات الحياة، وحالة الشهادة.
احتياطات التثبيت والاستخدام
لا تسقط المنتج أو تعرضه لتأثير خارجي، وذلك للحفاظ على معايير الأداء الأولية.
درجة حرارة اللحام لأطراف توصيل حمل النحاس: 260 درجة مئوية ± 5 درجة مئوية، وقت اللحام 3-5 ثواني.
ال load side has polarity. Please connect 1( ) and 2(-) correctly; the coil side has no polarity.
ال coil voltage must not exceed the maximum holding voltage for an extended period to avoid overheating or burnout.
هذا التتابع هو نموذج مصمم خصيصًا. الأمثلة المقدمة هي للإشارة فقط. للحصول على اختيار مفصل، يرجى الاتصال بشركة Zhejiang Fanhar Electronics Co., Ltd.
ال specification is for reference only. Specifications are subject to change without notice.
الأسئلة المتداولة
س1: ما هي الاستخدامات الرئيسية لجهاز FH80NE-40؟
يتم استخدامه بشكل أساسي لمرحلات الشحن المسبق لمركبات الطاقة الجديدة ومرحلات التسخين، ويمكن استخدامه أيضًا في سيناريوهات تركيب PCB مثل الإدارة الحرارية للبطارية، والتحكم في التسخين PTC، وBMS/PDU، وحلقات التحكم DC عالية الجهد.
Q2: ما هو الحمل المقدر وقدرة التحويل القصوى لـ FH80NE-40؟
الحمل المقدر: 40A 450VDC (حمل مقاوم)؛ الحد الأقصى لقدرة التحويل: 22500VA.
س3: ما هي قدرات حمل التيار المستمر وحمل التيار لفترة قصيرة؟
لديها قدرة حمل تيار مستمر 40A عند 85 درجة مئوية. القدرة على حمل التيار لفترة قصيرة: 80A/60s، 160A/5s، 240A/3s، 400A/0.6s.
س 4: ما هو الحد الأقصى لجهد التحويل والحد الأقصى لتيار الكسر؟
الحد الأقصى لجهد التبديل: 750VDC؛ الحد الأقصى لتيار الكسر: 50 أمبير (450 فولت تيار مستمر، تشغيل ≥1).
س 5: ما هو نموذج الاتصال ومواد الاتصال ومقاومة الاتصال؟
نموذج الاتصال: 1A مفتوح عادة؛ مادة الاتصال: AgSnO₂؛ مقاومة الاتصال الأولية: ≥5mΩ (6VDC 20A).
س6: هل التخصيص مدعوم؟ كيف تطلب؟
نموذج الاتصال: 1A مفتوح عادة؛ مادة الاتصال: AgSnO₂؛ مقاومة الاتصال الأولية: ≥5mΩ (6VDC 20A).
ملخص
ال FH80NE-40 is a 40A high-voltage DC relay designed for high-voltage systems in new energy vehicles. It features a 40A 450VDC rated load, 750VDC maximum switching voltage, 40A@85°C continuous current-carrying capability, and short-time high-current capability. Its AgSnO₂ contacts, high insulation and dielectric withstand performance, fast operation, PCB mounting, and RoHS compliance make it suitable for high-voltage DC control scenarios such as pre-charging, heating control, PTC heaters, BMS, and PDU.
للحصول على أحدث المواصفات أو شهادات الاعتماد أو دعم العينات أو توصيات الاختيار المخصصة، يرجى الاتصال بشركة Zhejiang Fanhar Electronics Co., Ltd.
