مرحل الطاقة من سلسلة W11: قدرة تحويل عالية 10 أمبير، واستهلاك طاقة ملف منخفض للغاية 200 ميجاوات، وجهد تحمل عالي 5 كيلو فولت

في الأتمتة الصناعية الحديثة وتطبيقات المنزل الذكي، يعد أداء التتابع أمرًا بالغ الأهمية لاستقرار المعدات وكفاءتها. ال تتابع W11 ، بفضل أدائه المتميز وموثوقيته، يعد خيارًا مثاليًا لـ التحكم الصناعي والمنزل الذكي وإدارة طاقة اتصالات 5G. فيما يلي مقدمة تفصيلية لمرحل W11، مما يساعدك على فهم ميزاته ومزاياه.

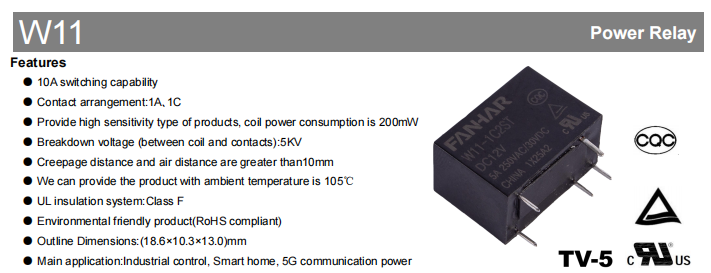

ميزات المنتج

قدرة التبديل 10A: يمكن لمرحل W11 التعامل مع الأحمال الحالية حتى 10 أمبير، مما يلبي احتياجات التطبيقات الصناعية والمنزلية المختلفة.

ارتفاع الجهد انهيار: يضمن جهد الانهيار 5 كيلو فولت (بين الملف والملامسات) سلامة وموثوقية عالية للغاية.

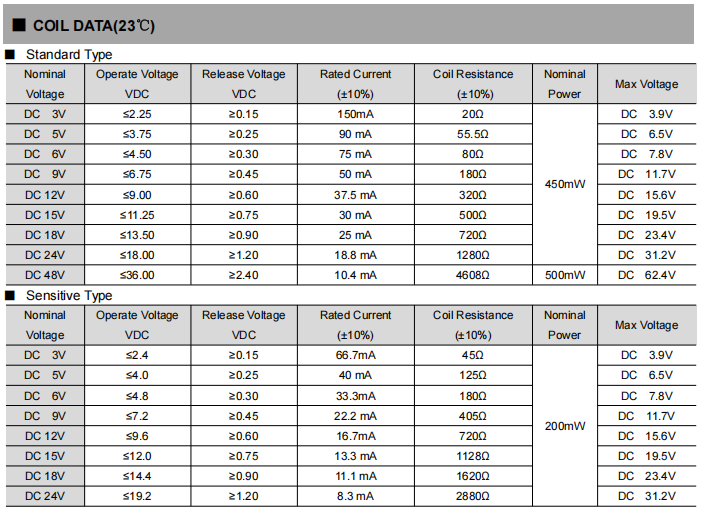

حساسية عالية: يتوفر إصدار عالي الحساسية مع استهلاك طاقة منخفض يصل إلى 200 ميجاوات ووقت استجابة سريع.

تصميم صديق للبيئة: متوافقة مع RoHS، وصديقة للبيئة.

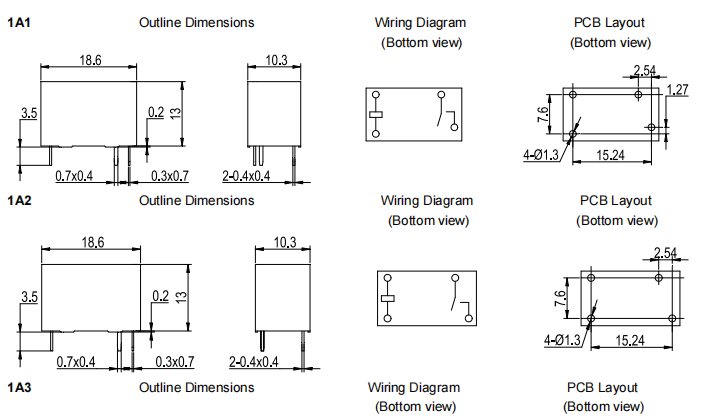

الأبعاد المدمجة: أبعاد المخطط التفصيلي الصغيرة (18.6 × 10.3 × 13.0 ملم) تجعل من السهل دمجها في الأجهزة المختلفة.

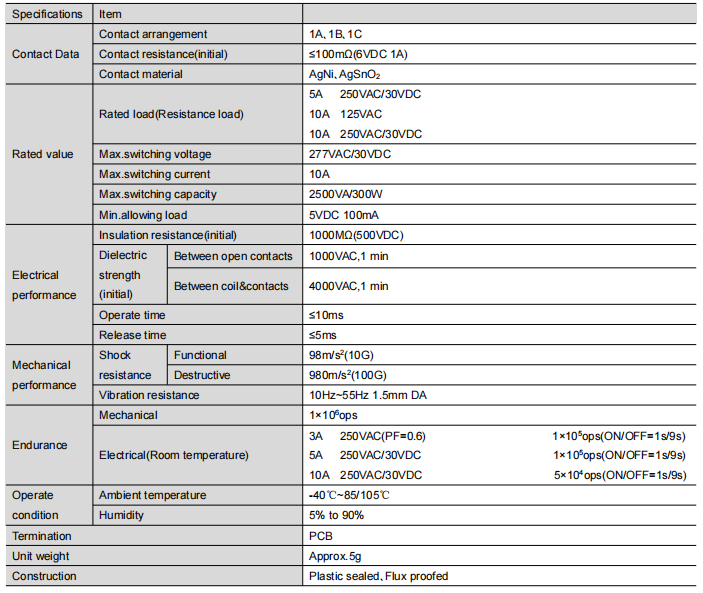

معلمات المنتج

ترتيب الاتصال: 1A (نموذج واحد A، SPST-NO) و1C (نموذج واحد C، SPDT) لتناسب متطلبات تصميم الدوائر المختلفة.

مقاومة الاتصال (الأولي): ≥100mΩ (عند 6VDC 1A)، مما يضمن نقل التيار بكفاءة.

مواد الاتصال: AgNi وAgSnO₂، يوفران موصلية ممتازة ومتانة.

الحمل المقدر: 5 أمبير 250 فولت تيار متردد/30 فولت تيار مستمر، 10 أمبير 125 فولت تيار متردد؛ أقصى جهد للتبديل 277VAC/30VDC؛ الحد الأقصى للتبديل الحالي 10A ؛ الحد الأقصى لقدرة التحويل 2500VA/300W؛ الحد الأدنى المسموح به للحمل 5VDC 100mA.

نظرة عامة على الأداء

مقاومة العزل (الأولي): ما يصل إلى 1000 ميجا أوم (عند 500 فولت تيار مستمر)، مما يوفر عزلًا كهربائيًا قويًا.

قوة عازلة (الأولي): 1000VAC لمدة دقيقة واحدة بين جهات الاتصال المفتوحة؛ 4000VAC لمدة دقيقة واحدة بين الملف وجهات الاتصال.

وقت التشغيل: ≥10 مللي ثانية ؛ وقت الإصدار: ≥5 مللي ثانية، مما يضمن الاستجابة السريعة.

الأداء الميكانيكي: يتحمل الصدمات الوظيفية البالغة 98 م/ث² (10 جم) والصدمات المدمرة البالغة 980 م/ث² (100 جم)؛ مقاومة الاهتزاز من 10 هرتز إلى 55 هرتز بسعة مزدوجة 1.5 مم.

التحمل: عمر ميكانيكي يصل إلى 1×10⁶ عمليات؛ عمر كهربائي يصل إلى 1×10⁵ عمليات في ظل ظروف محددة (تشغيل/إيقاف = 1 ثانية/9 ثوانٍ).

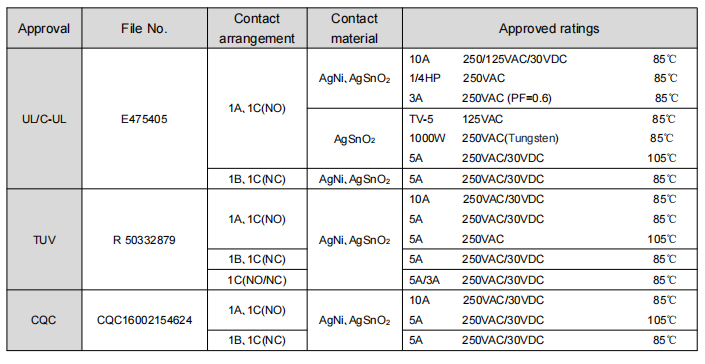

موافقات السلامة الكاملة

لقد حصل مرحل سلسلة W11 على العديد من موافقات السلامة الدولية، مما يسهل المبيعات العالمية:

أول/سي-أول (E475405): معتمد لتصنيفات الحمل 10 أمبير 250 فولت تيار متردد/30 فولت تيار مستمر (85 درجة مئوية)، TV-5 125 فولت تيار متردد (85 درجة مئوية)، و5 أمبير 250 فولت تيار متردد/30 فولت تيار مستمر (105 درجة مئوية)، من بين أشياء أخرى.

توف (ص 50332879): معتمد لتصنيفات 10 أمبير 250 فولت تيار متردد/30 فولت تيار مستمر (85 درجة مئوية) و5 أمبير.

ككك (CQC16002154624): معتمد لـ 10 أمبير 250 فولت تيار متردد/30 فولت تيار مستمر (85 درجة مئوية) و5 أمبير 250 فولت تيار متردد/30 فولت تيار مستمر (105 درجة مئوية).

التطبيقات النموذجية

التحكم الصناعي : تستخدم للتحكم في المحركات والآلات الأخرى على خطوط الإنتاج.

المنزل الذكي : يوفر التحكم الحالي المستقر في الأجهزة الذكية.

قوة اتصالات 5G: يوفر تحويلاً فعالاً للتيار في إدارة طاقة المحطة الأساسية 5G.

الاستنتاج

يعد مرحل W11، بأدائه المتميز ومجموعة واسعة من التطبيقات، خيارًا مثاليًا للتحكم الصناعي والأجهزة المنزلية الذكية. سواء كنت تعمل تحت درجات حرارة شديدة أو في التطبيقات التي تتطلب تبديل تيار عالي، فإن W11 يوفر حلاً مستقرًا وآمنًا. اتصل بنا اليوم لمعرفة المزيد عن W11، ودع فريقنا المحترف يساعدك في اختيار نموذج التتابع الأنسب لتطبيقك. معًا، دعونا نتحرك نحو مستقبل تحكم ذكي أكثر كفاءة وموثوقية.
