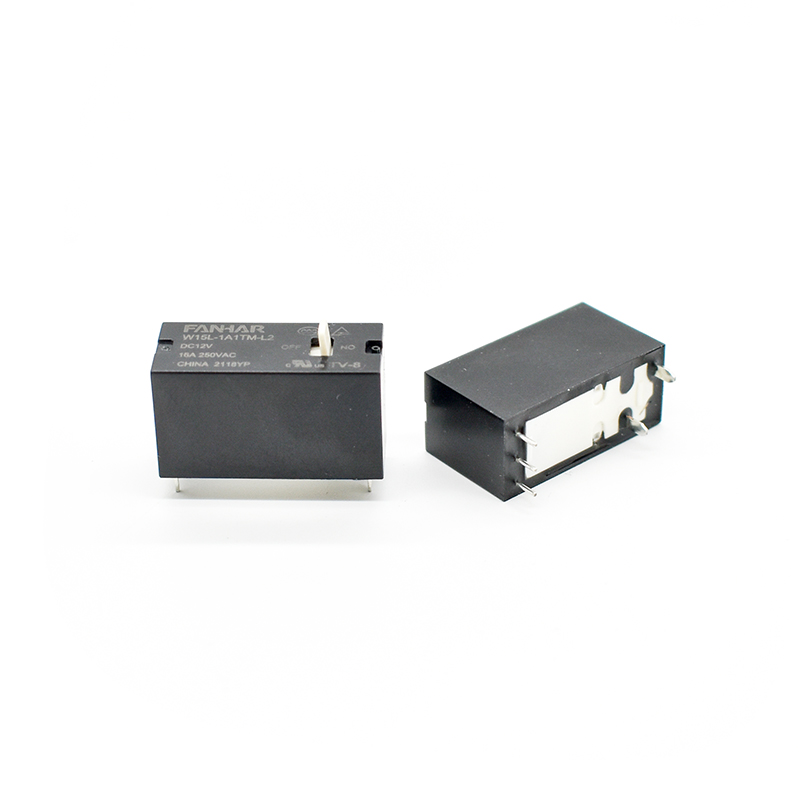

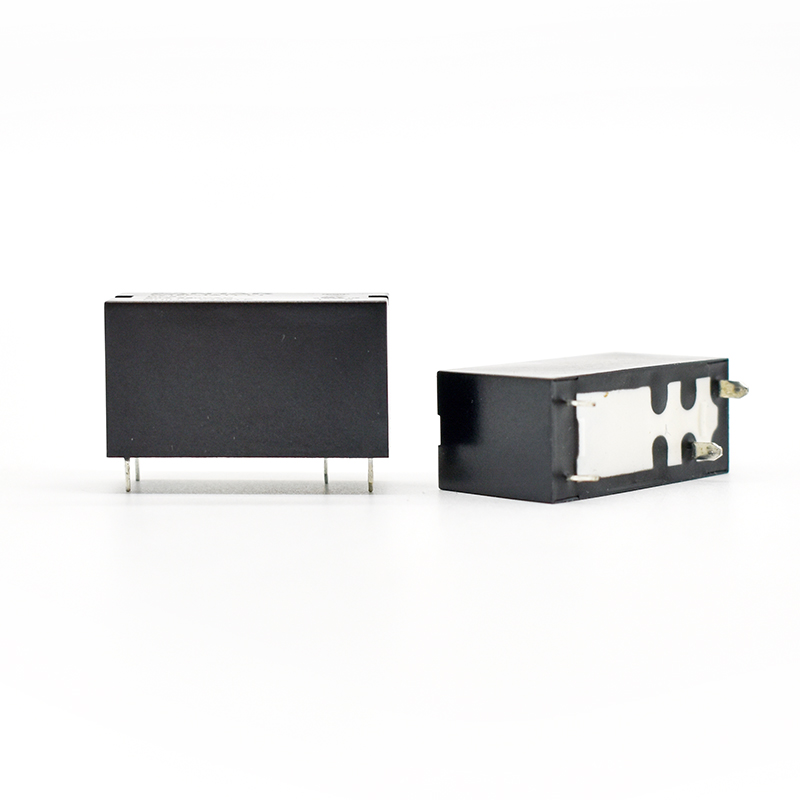

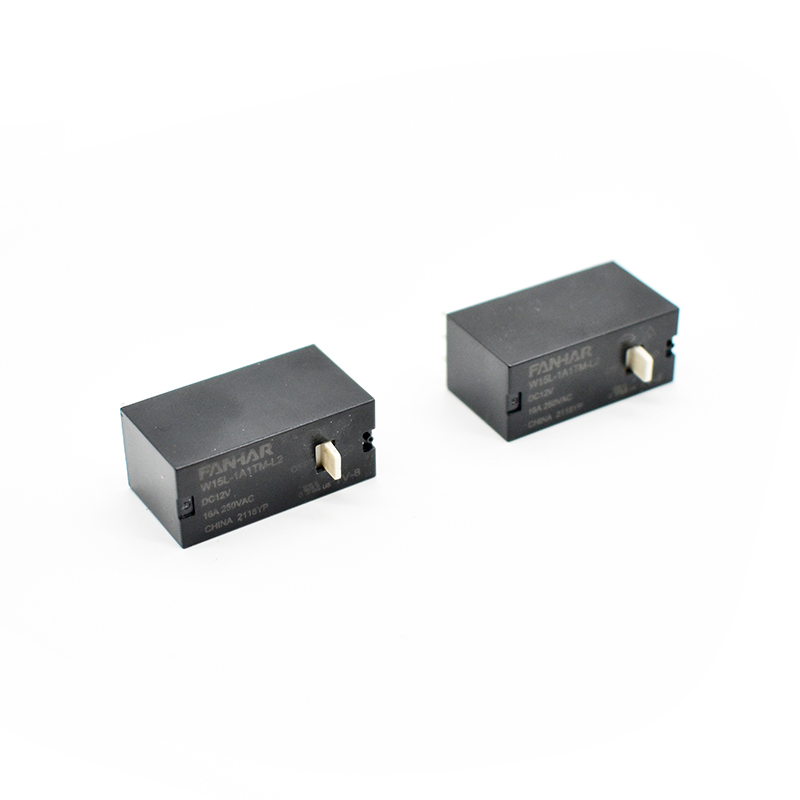

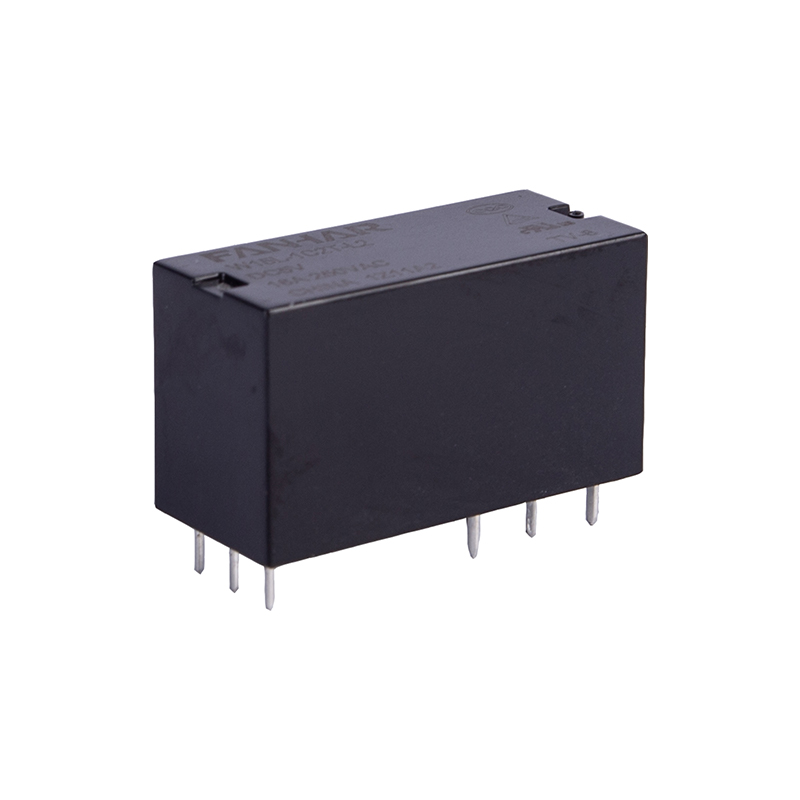

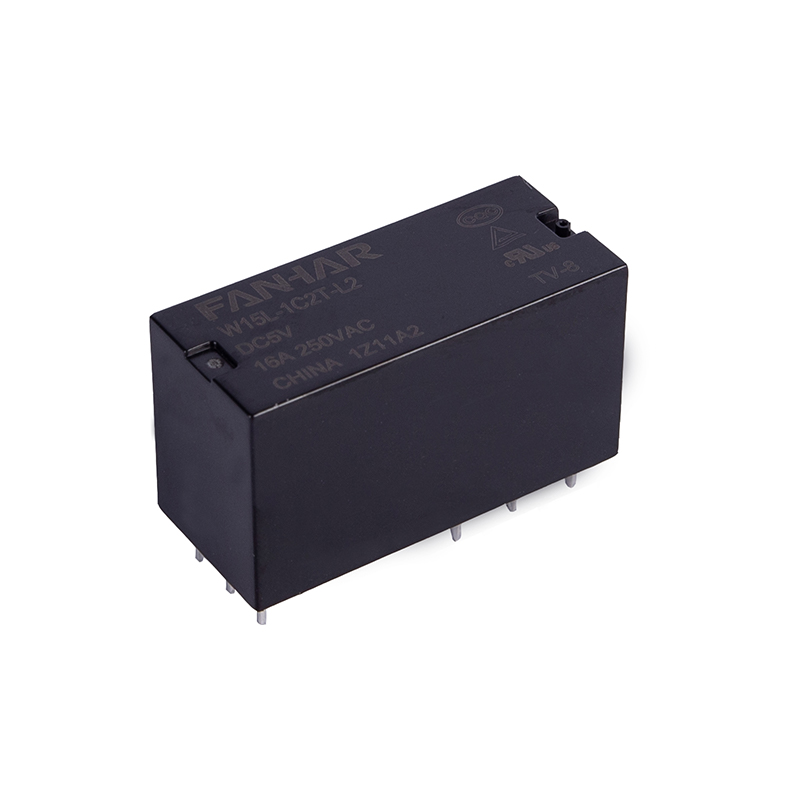

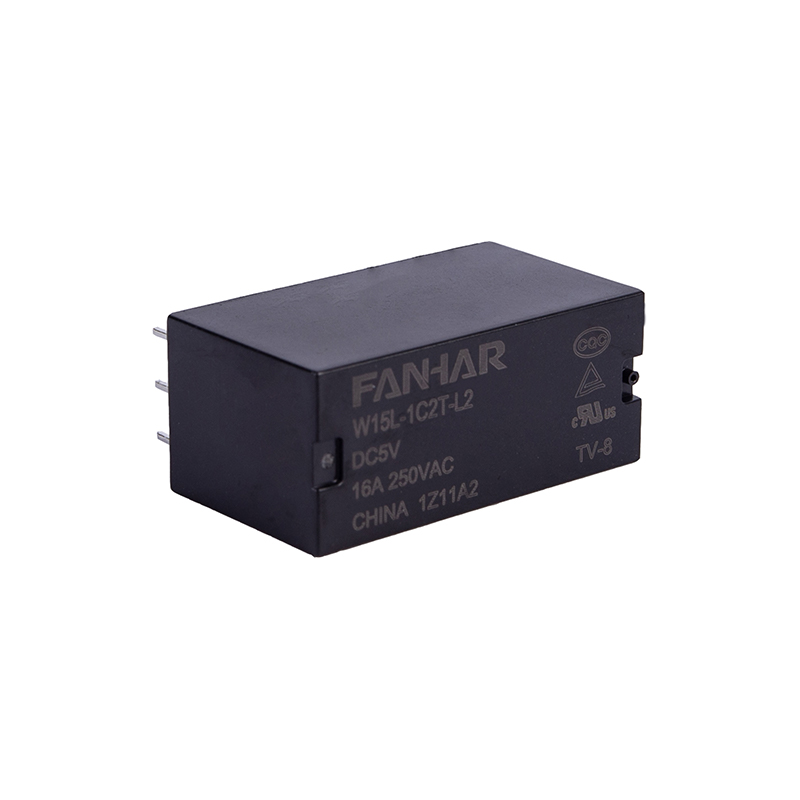

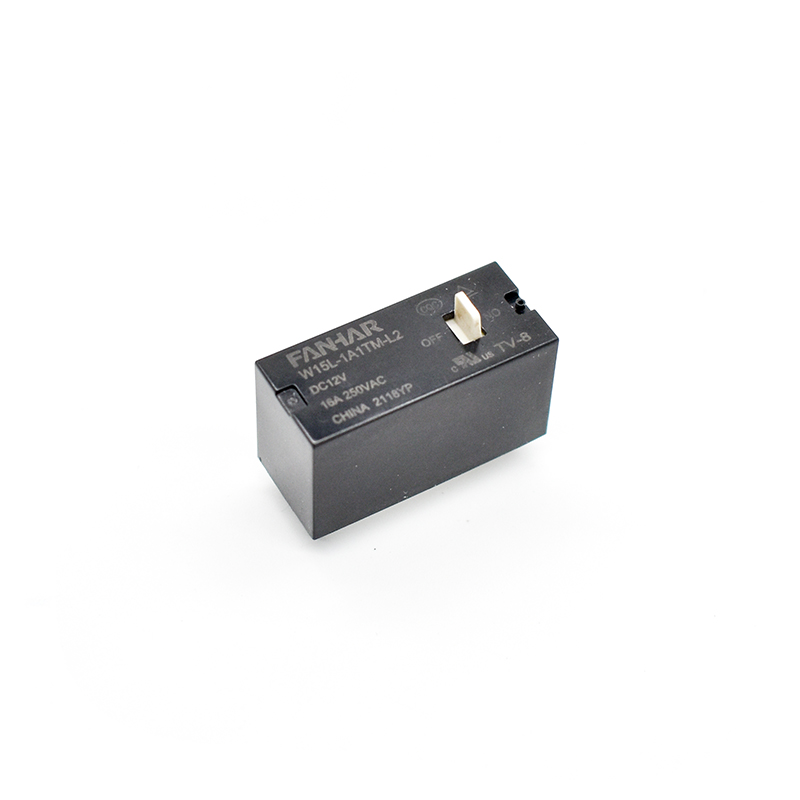

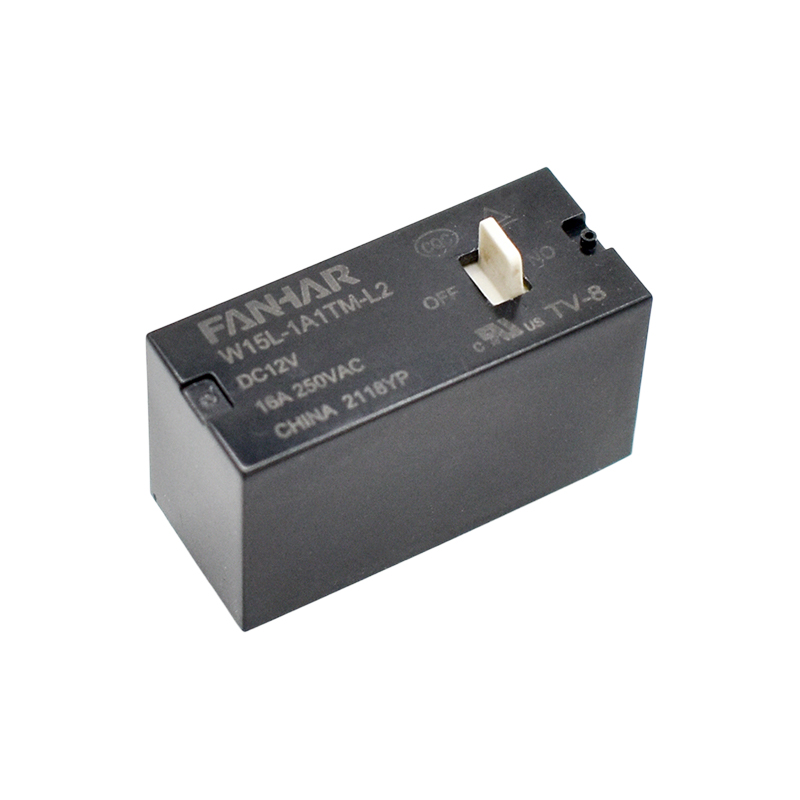

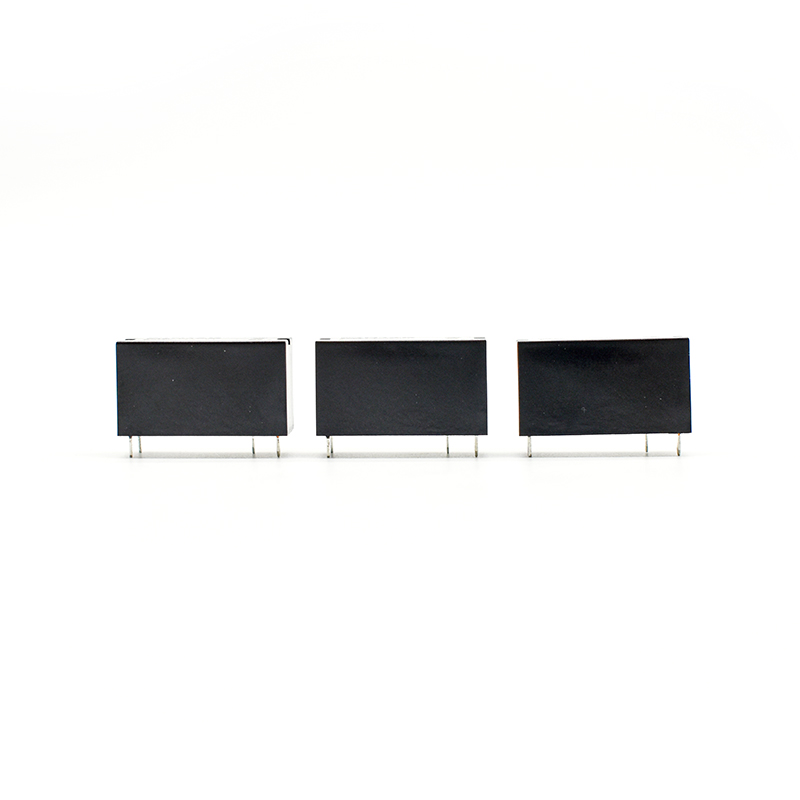

W15L 16A 20A مرحل الإغلاق متوافق مع UL TUV CQC

المواصفات

البند

بيانات الاتصال

ترتيب الاتصال

1 أ، 1 ب، 1 ج

مقاومة الاتصال (الأولي)

≥50mΩ(6VDC 1A)

مواد الاتصال

AgSnO ₂

القيمة المقدرة

الحمل المقدر (حمل المقاومة)

20 أمبير 250 فولت تيار متردد

16 أمبير 250 فولت تيار متردد (قياسي)

ماكس. تبديل الجهد

277 فولت تيار متردد

ماكس. التبديل الحالي

20 أ

القدرة القصوى للتبديل

5000 فولت أمبير

الحد الأدنى المسموح به للتحميل

5 فولت تيار مستمر 100 مللي أمبير

الأداء الكهربائي

مقاومة العزل (الأولي)

1000 ميجا أوم (500 فولت تيار مستمر)

قوة عازلة (الأولي)

بين الاتصالات المفتوحة

1000 فولت تيار متردد، دقيقة واحدة

بين الملف والاتصالات

1 أمبير/1 ب: 4000 فولت تيار متردد، دقيقة واحدة    1 ج: 3000 فولت تيار متردد، دقيقة واحدة

ضبط الوقت

≥15 مللي ثانية

إعادة ضبط الوقت

≥15 مللي ثانية

الأداء الميكانيكي

مقاومة الصدمات

وظيفية

98 م / ث ² (10 جرام)

مدمرة

980 م / ث ² (100 جرام)

مقاومة الاهتزاز

10 هرتز ~ 55 هرتز 1.5 ملم دا

التحمل

ميكانيكية

1×10 ⁶ مكتب خدمات المشاريع

الكهربائية (درجة حرارة الغرفة)

20 أ

16 أ

250 فولت تيار متردد

250 فولت تيار متردد

5 × 10 ⁴ مكتب خدمات المشاريع(ON/OFF= 1s/9s)
1 × 10 ⁵ مكتب خدمات المشاريع(ON/OFF= 1s/9s)

حالة التشغيل

درجة الحرارة المحيطة

-40 درجة مئوية ~ 85/105 درجة مئوية

الرطوبة

5% إلى 90%

الإنهاء

ثنائي الفينيل متعدد الكلور

وزن الوحدة

15 جرام تقريبًا

البناء

بلاستيك مختوم، مقاوم للتدفق
