ما هو تتابع ثنائي الفينيل متعدد الكلور؟ كيف يعمل مرحل ثنائي الفينيل متعدد الكلور؟

مقدمة لمرحلات ثنائي الفينيل متعدد الكلور

تعريف مرحل ثنائي الفينيل متعدد الكلور

يشير مرحل PCB، أو مرحل لوحة الدوائر المطبوعة، إلى جهاز مثبت على PCB. إنه مفتاح يعمل بالكهرباء يستخدم للتحكم في دائرة عالية الطاقة بمساعدة إشارة منخفضة الطاقة. تُستخدم مرحلات ثنائي الفينيل متعدد الكلور في العديد من الأنظمة والأجهزة الإلكترونية بناءً على حجمها الصغير وموثوقيتها وسهولة استخدامها.

مكونات مرحل ثنائي الفينيل متعدد الكلور

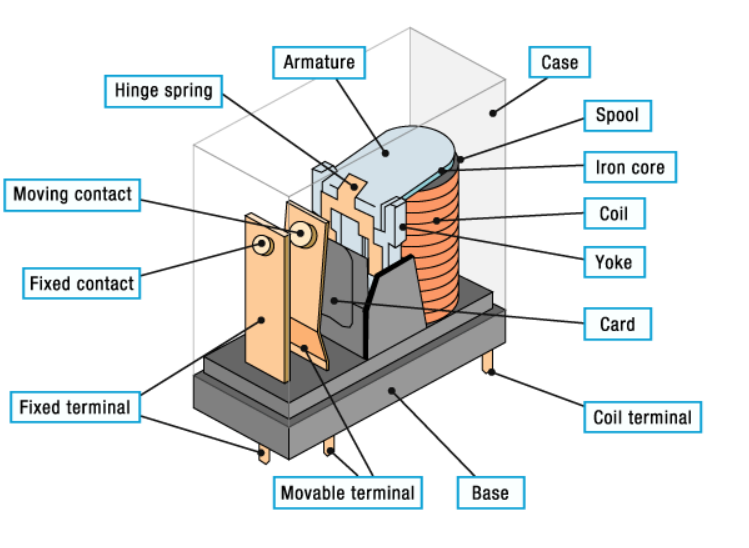

تشمل المكونات الأساسية لمرحل ثنائي الفينيل متعدد الكلور ما يلي:

الملف: يولّد الملف مجالاً مغناطيسياً عند مرور تيار كهربائي من خلاله.

حديد التسليح: حديد التسليح: هو مكون متحرك ينجذب إلى المجال المغناطيسي الناتج عن الملف.

جهات الاتصال: جهات الاتصال هي النقاط التي يتم فيها التوصيل الكهربائي أو انقطاعه.

الزنبرك: يعيد الزنبرك عضو الإنتاج إلى موضعه الأصلي عند إلغاء تنشيط الملف.

كيف تعمل مرحلات ثنائي الفينيل متعدد الكلور

المبدأ الكهرومغناطيسي

تعمل مرحلات ثنائي الفينيل متعدد الكلور على مبادئ الكهرومغناطيسية. إن ظاهرة المجال المغناطيسي الذي يتولد عندما يمر التيار عبر ملف موثقة جيدًا. يجذب هذا الإجراء عضو الإنتاج، الذي يتحرك بدوره لتوصيل أو فصل الدائرة عند جهات الاتصال.

تشغيل الدائرة

تعمل القوة المغناطيسية من الملف على سحب عضو الإنتاج إلى الأسفل أثناء تشغيل المرحل، مما يؤدي إلى إغلاق نقاط الاتصال والسماح للتيار بالتدفق في الدائرة المرتبطة. يفتح الزنبرك نقاط الاتصال ويكسر التدفق الحالي حيث يتم فصل الطاقة عن الملف عن طريق إعادة عضو الإنتاج إلى الموضع الأصلي.

تبديل المنطق

يمكن أيضًا إنشاء مرحلات ثنائي الفينيل متعدد الكلور بحيث تحتوي على تكوينات تبديل مختلفة، بما في ذلك الفتح العادي (NO) والمغلق عادةً (NC). في حالة التكوين المفتوح عادة، تظل نقاط الاتصال مفتوحة عند إلغاء التنشيط وتغلق عند التنشيط. في التكوين المغلق عادة، تكون نقاط الاتصال مغلقة في حالة إلغاء التنشيط ومفتوحة في حالة التنشيط.

أنواع مرحلات ثنائي الفينيل متعدد الكلور

على أساس مبدأ التشغيل

المرحلات الكهروميكانيكية

المرحلات الكهروميكانيكية هي النوع الأكثر شيوعًا من مرحلات ثنائي الفينيل متعدد الكلور. وهي تتكون من جهات اتصال وعضوية وملف. تشتهر المرحلات من هذا النوع باعتماديتها وقدرتها على إدارة الفولتية والتيارات العالية.

مرحلات الحالة الصلبة

لا تحتوي مرحلات الحالة الصلبة (SSRs) على أي أجزاء متحركة وتعتمد على أشباه الموصلات للتحكم في تدفق التيار. إنها توفر سرعات تحويل أسرع وعمرًا أطول وموثوقية أعلى مقارنةً بالمرحلات الكهروميكانيكية.

مرحلات ريد

تشتمل مرحلات القصب على زوج من الاتصالات المغناطيسية المغناطيسية (مفاتيح القصب) المغطاة داخل أنبوب زجاجي.  يتم تشغيلها بواسطة مجال مغناطيسي خارجي وهي معروفة بمعدلات التبديل السريعة ومقاومة العزل المحسنة.

المرحلات الهجينة

تجمع المرحلات الهجينة بين ميزات المرحلات الكهروميكانيكية والحالة الصلبة. لديهم مزايا القدرة العالية على التعامل مع التيار وسرعات التبديل السريعة.

على أساس الأعمدة والرميات

SPDT

يتميز مرحل SPDT بعمود واحد مع وضعين للرمي. يمكنه توصيل محطة واحدة بأي من موقعي التوصيل. تظل مجموعة واحدة من جهات الاتصال مغلقة بينما تظل الأخرى مفتوحة في SPDT وتقوم بترحيل حالتيها، والعكس صحيح.  تعتبر مرحلات SPDT مثالية للمواقف التي تحتاج فيها إلى التبديل بين دائرتين مختلفتين.

SPST

مرحل SPST عبارة عن مرحل أحادي القطب. يحتوي العمود على موضع رمي واحد ويمكنه تنظيم دائرة واحدة فقط. غالبًا ما يتم استخدام المرحلات من هذا النوع لتشغيل وإطفاء الأضواء والأدوات الذكية.

دبست

مرحل DPST عبارة عن مرحل مزدوج القطب ومرحل رمي واحد. وهو يتكون من دائرتين مستقلتين رمي واحد، كل منهما لديه اتصال ثابت واتصال متحرك.  وهذا يجعل المرحل مفيدًا للتطبيقات التي تحتاج إلى تحكم متزامن في دوائر متعددة لأنه يمكّنه من التحكم في دائرتين مستقلتين في وقت واحد.

دي بي دي تي

مرحل DPDT عبارة عن قطب مزدوج، مرحل رمي مزدوج. يحتوي على رميتين وقطبين، لذلك يمكن لكل عمود ربط رميتين مختلفتين.  يتيح ذلك للمرحل إدارة أكثر من دائرة واحدة والقيام بمهام تحويل أكثر تعقيدًا، مثل التبديل بين تخطيطات الدوائر المختلفة.  تُستخدم مرحلات DPDT في العديد من الأنظمة الكهربائية المختلفة، خاصة عندما يلزم تبديل دائرتين في نفس الوقت.

مزايا مرحلات ثنائي الفينيل متعدد الكلور

موثوقية عالية

تهدف مرحلات ثنائي الفينيل متعدد الكلور إلى توفير تشغيل مستقر لفترة طويلة من الزمن. لقد تم تصميمها لتعمل في ظل ظروف بيئية مختلفة وتستخدم في تطبيقات مهمة حيث تكون الموثوقية هي الاعتبار الرئيسي.

حجم صغير

تأتي مرحلات ثنائي الفينيل متعدد الكلور أيضًا في إصدارات صغيرة الحجم، مما يجعلها مناسبة تمامًا للتطبيقات في الأنظمة الإلكترونية ذات المساحة المحدودة. يمكنهم توفير مساحة اللوحة نظرًا لصغر حجمها.

تحكم دقيق

يمكن لمرحلات PCB التحكم في الدوائر الكهربائية بدقة. ويمكن تشغيلها باستخدام إشارات تحكم منخفضة وتبديل الأحمال عالية الطاقة بدقة.

عمر طويل

يمكن أن تتمتع مرحلات PCB المصممة جيدًا والمستخدمة بعمر خدمة طويل. يمكنهم الحفاظ على العديد من دورات التبديل مع الحد الأدنى من فقدان الكفاءة التشغيلية.

تطبيقات مرحلات ثنائي الفينيل متعدد الكلور

إلكترونيات السيارات

تُستخدم مرحلات ثنائي الفينيل متعدد الكلور في مجموعة واسعة من التطبيقات في صناعة السيارات للتحكم في أنظمة مختلفة مثل المصابيح الأمامية ومساحات الزجاج الأمامي ومضخات الوقود. أنها توفر التبديل الآمن والحماية لهذه المكونات الرئيسية.

الأتمتة الصناعية

تُستخدم مرحلات ثنائي الفينيل متعدد الكلور في التطبيقات الصناعية لتشغيل المحركات والملفات اللولبية والمحركات المختلفة.  إنها ضرورية لنظام التشغيل الآلي لأنها توفر تحكمًا دقيقًا ومزامنة للعمليات.

يتم استخدام مرحلات ثنائي الفينيل متعدد الكلور في العديد من الأجهزة الإلكترونية الاستهلاكية، بما في ذلك مكيفات الهواء والغسالات والثلاجات.  إنهم يعملون على تنظيم وتخصيص الطاقة للعمليات المتنوعة داخل هذه الأجهزة.

الاتصالات

في صناعة الاتصالات السلكية واللاسلكية، تُستخدم مرحلات PCB لتبديل وتوجيه الإشارات في معدات الشبكة. أنها توفر اتصالات آمنة بالإضافة إلى توصيل الإشارة بشكل فعال.

أجهزة منزلية

تُستخدم مرحلات ثنائي الفينيل متعدد الكلور في معظم الأجهزة المنزلية مثل أجهزة الميكروويف والأفران وماكينات صنع القهوة. فهي تتيح التحكم في المكونات الوظيفية، مثل عناصر الحرارة والمؤقتات.

دليل اختيار مرحل ثنائي الفينيل متعدد الكلور

المواصفات الكهربائية

عند اختيار مرحل ثنائي الفينيل متعدد الكلور، يجب مراعاة المواصفات الكهربائية مثل جهد التشغيل والتصنيف الحالي وقدرة الطاقة. ويجب أن تتوافق هذه المتطلبات مع متطلبات التطبيق لتمكين ظروف التشغيل المثلى.

المواصفات الميكانيكية

يجب تقييم المعلمات الميكانيكية بما في ذلك مقاومة التلامس ومقاومة العزل وسرعة التبديل فيما يتعلق بالمتطلبات المحددة للتطبيق.

المخاوف البيئية

يجب أن تأخذ في الاعتبار ظروف التشغيل. يمكن أن تؤثر درجة الحرارة والرطوبة ومستوى الاهتزاز على موثوقية وعمر المرحل. من الضروري استخدام المرحل المناسب لظروف التشغيل في البيئة المحيطة.

متطلبات التطبيق

إن المتطلبات المحددة للتطبيق، بما في ذلك طبيعة الحمل الذي يتم التحكم فيه وتكرار التبديل، ستحدد عملية الاختيار. قد تكون الأنواع المختلفة من المرحلات أكثر ملاءمة لتطبيقات محددة.

التكلفة والموثوقية

ومن الضروري تحقيق التوازن بين التكلفة والموثوقية. على الرغم من أن المرحلات عالية الموثوقية ستكلف أكثر، إلا أنها يمكن أن توفر المال على المدى الطويل عن طريق خفض تكاليف الصيانة والاستبدال.

الاستنتاج

في الختام، تعتبر مرحلات ثنائي الفينيل متعدد الكلور ضرورية للتحكم في دوائر الطاقة باستخدام إشارات منخفضة الطاقة. ولها أنواع مختلفة وتوفر فوائد مثل الموثوقية والحد الأدنى من الحجم، وبالتالي يتم استخدامها في تطبيقات السيارات والصناعة والإلكترونيات الاستهلاكية والاتصالات السلكية واللاسلكية. تساعد معرفة مبادئها وأنواعها في اختيار المرحل الصحيح لتطبيقات معينة.
