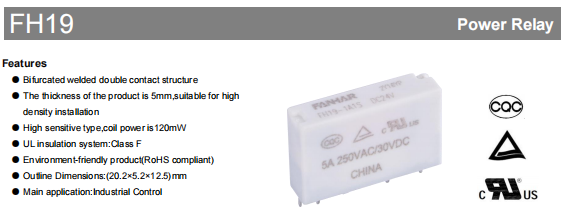

FH19 التتابع الصناعي

في مجالات الأتمتة الصناعية، والتحكم في الطاقة، وتصميم المعدات المدمجة، يعد تحسين المساحة والموثوقية من المساعي الدائمة. تم إنشاء مرحل سلسلة FH19 لتلبية هذه الاحتياجات الأساسية. باعتباره مرحل ثنائي الفينيل متعدد الكلور فائق النحافة بسمك 5 مم فقط، فإنه يدمج بنجاح الأداء العالي والعمر الطويل وقدرة التركيب عالية الكثافة، مما يجعله الخيار الأمثل للمهندسين في السيناريوهات ذات المساحة المحدودة. سوف تستكشف هذه المقالة ميزات التصميم والفوائد التقنية والتطبيقات المتنوعة لـ FH19، مع تقديم توصيات شاملة بشأن الاختيار والتطبيق.

تصميم متطور ومزايا هيكلية

هيكل مادي مدمج للغاية

يبلغ قياس FH19 20.2 × 5.2 × 12.5 ملم. يسمح شكله النحيف - وخاصة سمكه 5 مم - بالتكديس الرأسي أو التخطيطات عالية الكثافة في تكوين جنبًا إلى جنب، مما يوفر مساحة PCB بشكل كبير. تعد التطبيقات المدمجة مثل اللوحات الأم للتحكم الصناعي ووحدات PLC وأجهزة الاتصالات والأجهزة الذكية هي المرشحة المثالية لهذا المنتج المصمم على النحو الأمثل.

عملية لحام مزدوجة الاتصال مبتكرة

إنها تستخدم تكوين اتصال مزدوج ملحوم ومتشعب. يستخدم هذا التصميم نقطتي اتصال متوازيتين لتوزيع التيار، وبالتالي تقليل مقاومة الاتصال وتعزيز موثوقية الاتصال واستقراره بشكل ملحوظ. حتى لو تعرضت إحدى نقاط الاتصال للخطر بسبب الاهتزازات الدقيقة أو التلوث، فإن الأخرى تضمن استمرارية الدائرة، مما يعزز بشكل كبير مقاومة الفشل في البيئات الصناعية القاسية.

اختيار مواد صديقة للبيئة وآمنة

الامتثال البيئي: تتوافق السلسلة الكاملة مع توجيهات RoHS، ولا تستخدم أي مواد خطرة، وتلبي اتجاهات التصنيع الخضراء العالمية.

مادة الاتصال: تستخدم سبيكة النيكل الفضي (AgNi). يحافظ هذا على موصلية الفضة المتميزة، بينما يعمل دمج النيكل على تحسين مقاومة التآكل القوسي والمتانة الميكانيكية، وبالتالي إطالة العمر الكهربائي.

نظام العزل: يتميز بنظام عزل UL Class F (155 درجة مئوية)، مما يضمن أداء العزل الكهربائي وهامش الأمان حتى في البيئات ذات درجات الحرارة العالية.

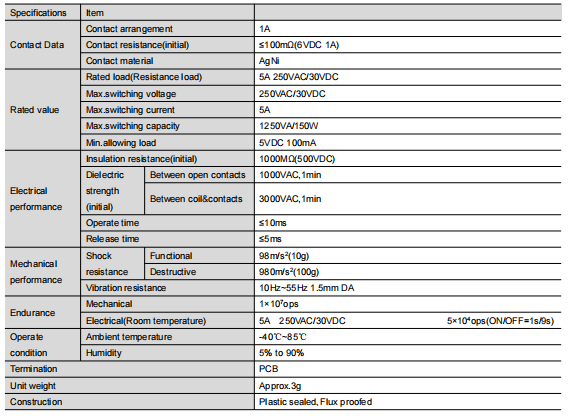

تحليل متعمق لمعلمات الأداء الأساسية

الأداء الكهربائي: تبديل مستقر وموثوق وقوي

الحمل المقدر: 5A @ 250VAC / 30VDC

ماكس. قدرة التبديل: 1250VA / 150W

مقاومة التلامس: ≥100mΩ (الأولي)

مقاومة العزل: ≥1000MΩ (500VDC)

قوة العزل الكهربائي: 3000 فولت تيار متردد لمدة دقيقة واحدة (بين جهات الاتصال المفتوحة وبين الملف وجهات الاتصال)

وقت التشغيل/الإصدار: ≥10 مللي ثانية / ≥5 مللي ثانية

المتانة الميكانيكية والبيئية: مصممة للبيئات الصناعية

الحياة الميكانيكية: قادرة على إجراء ما يصل إلى 10 ملايين عملية، وهي مثالية للتبديل المتكرر.

الحياة الكهربائية: يضمن الحمل المحدد أداءً موثوقًا (راجع "منحنى التحمل" في ورقة البيانات).

القدرة على التكيف البيئي: نطاق درجة حرارة التشغيل من -40 درجة مئوية إلى 85 درجة مئوية ونطاق الرطوبة من 5% إلى 90%، مناسب لمختلف المناخات.

مقاومة الاهتزاز والصدمات: مقاومة ممتازة للاهتزاز (10-55 هرتز) والصدمات (980 م/ث²)، مثالية للمعدات ذات الاهتزاز الميكانيكي مثل الأدوات الآلية والمركبات.

دليل تكوين واختيار الملف المرن

يحتوي FH19 على نوعين من طاقة الملف. كما أن لديها ثمانية الفولتية المشتركة. وهذا يتيح للمصممين تنوعًا كبيرًا.

ملاحظة هامة: تحدد ورقة البيانات خصائص "جهد التشغيل" و"جهد التحرير" بالتفصيل. يلتزم تصميم FH19 والمواد وعملية التصنيع بمعايير السلامة الصارمة، كما هو موضح في الشهادات. يمكن للمستخدمين دمجها بأمان في التطبيقات التي تتطلب الامتثال للتصدير أو الموثوقية الاستثنائية.

اختيار الحزمة: مطابقة بيئة التطبيق الخاص بك

تقدم FH19 خيارين رئيسيين للحزمة لمواجهة التحديات البيئية المختلفة:

نوع الجريان والدليل:

الميزة: يقاوم بقايا التآكل الضعيفة الناتجة عن اللحام.

يوصى به من أجل: الحفاظ على الإعدادات الداخلية الصحية، بما في ذلك أجهزة مركز البيانات، ومرافق الاتصالات، وأدوات المختبر.

نوع مختوم من البلاستيك:

الميزة: هيكل مغلق بالكامل يمنع بشكل فعال الغبار والرطوبة والغازات المسببة للتآكل (على سبيل المثال، H₂S، SO₂) من دخول المرحل.

يوصى به لـ: المواقع الصناعية، والمعدات الخارجية، والبيئات التي تحتوي على غازات كيميائية، مثل ورش المصانع، وخزائن التحكم، وأنظمة إشارات المرور، والآلات الزراعية.

قد يؤدي اختيار حزمة غير مناسبة إلى التآكل الداخلي، وأكسدة التلامس، والفشل المبكر.

سيناريوهات التطبيق النموذجية

من خلال الاستفادة من مزاياها الشاملة، تتفوق FH19 في المجالات التالية:

الأتمتة الصناعية: وحدات الإدخال/الإخراج PLC، واجهة الاستشعار، التحكم في المحركات الصغيرة.

إدارة الطاقة: العدادات الذكية، ودوائر التحكم بالعاكسات الكهروضوئية، ووحدات التحكم بمحطات الشحن.

أتمتة البناء: التحكم الذكي في الإضاءة، التحكم في نظام التدفئة والتهوية وتكييف الهواء (HVAC)، أنظمة الأمان.

معدات الاتصالات: توجيه الإشارة في محولات الشبكة وأجهزة التوجيه وأجهزة المحطة الأساسية.

الأجهزة المنزلية والإلكترونيات الاستهلاكية: لوحات التحكم للأجهزة المتطورة ومحاور المنزل الذكي.

شهادات السلامة وضمان الجودة

حصلت FH19 على العديد من الشهادات العالمية والمحلية المرموقة، والتي تعد بمثابة التحقق الأهم من جودتها وسلامتها.

UL / C-UL (الولايات المتحدة الأمريكية/كندا): رقم الملف E475405

TÜV (ألمانيا): ملف رقم R 50565678

CQC (الصين): شهادة رقم CQC22002370207

تشير الشهادات إلى أن تصميم FH19 ومواده وعملية تصنيعه تلتزم بمعايير السلامة الصارمة. يمكن للمستخدمين تضمينه بشكل آمن في التطبيقات التي تتطلب الامتثال للتصدير أو الموثوقية الاستثنائية.

ملخص النقاط الرئيسية للاختيار والاستخدام

تحديد الحمل: حدد نوع الحمل (مقاوم، حثي، مصباح)، والتيار، والجهد للتأكد من أنها ضمن النطاق المقدر لـ FH19.

حدد الملف: حدد متغير الطاقة القياسية أو العالية ومواصفات الجهد المناسبة وفقًا لجهد إمداد النظام ومتطلبات الطاقة.

تحديد الحزمة: يجب أن يتم الاختيار بين Flux Proof أو Plastic Sealed بناءً على بيئة التطبيق. وهذا أمر ضروري لضمان الموثوقية على المدى الطويل.

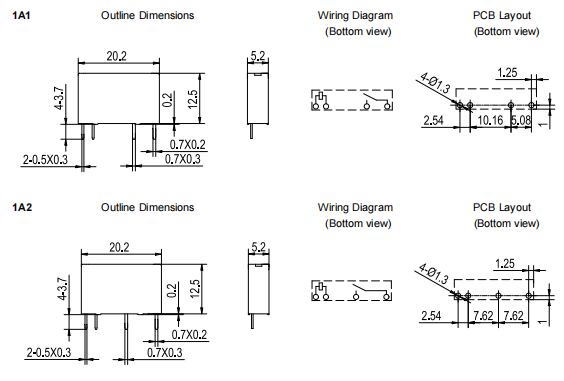

تأكيد Pinout: ارجع إلى مخطط بصمة PCB (1A1 أو 1A2) لضمان التوافق مع تخطيط لوحة الدائرة الخاصة بك.

تصميم دائرة القيادة: تأكد من توفير تيار محرك ثابت وكافي لملف الترحيل. فكر في استخدام صمام ثنائي ارتدادي لحماية جهاز القيادة.

الاستنتاج

يعد FH19 حلاً هندسيًا تم تصميمه لمواجهة التحديات التي يفرضها التصميم الإلكتروني الحديث وعالي الكثافة والموثوقية.

فهو يدمج الحجم الصغير، وموثوقية الاتصال المزدوج، والقدرة على التكيف البيئي، والشهادات الشاملة، مما يوفر للمهندسين دعمًا قويًا وموثوقًا للمكونات الأساسية للابتكار في التحكم الصناعي، وإدارة الطاقة، والأجهزة الذكية.

عند اختيار مرحل، تجاوز مقارنات المعلمات البسيطة. فيما يتعلق بموثوقية النظام وتكلفة دورة الحياة والملاءمة البيئية، فإن FH19 هو بلا شك الخيار المفضل ويستحق التقييم المتعمق.
