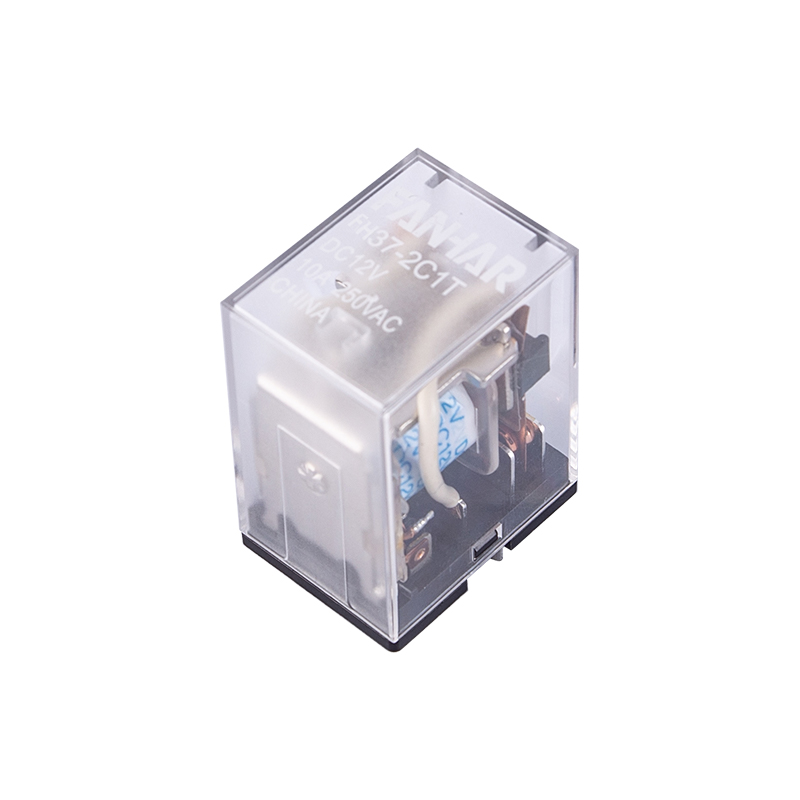

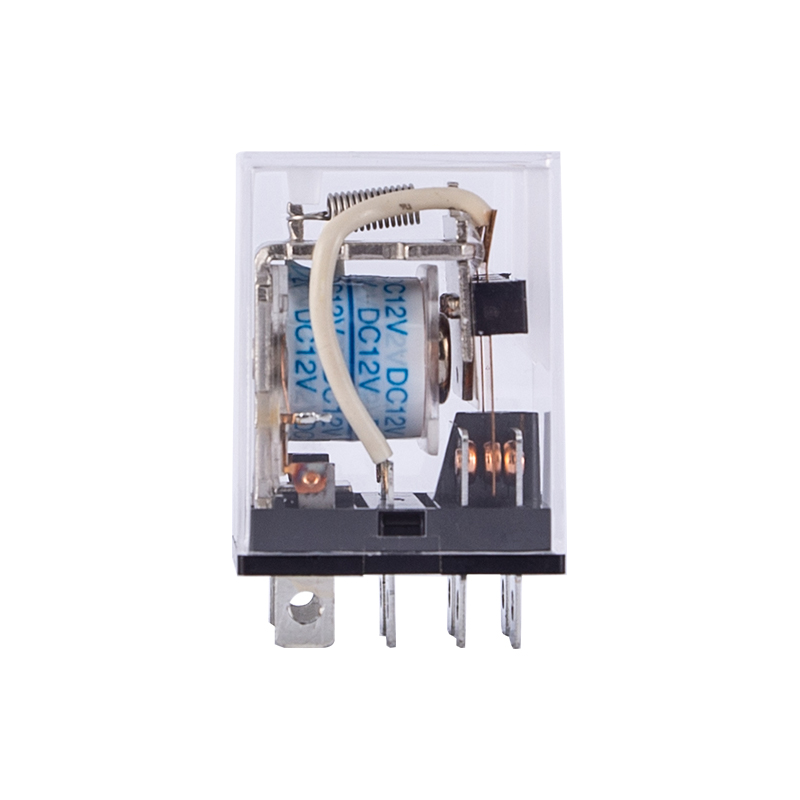

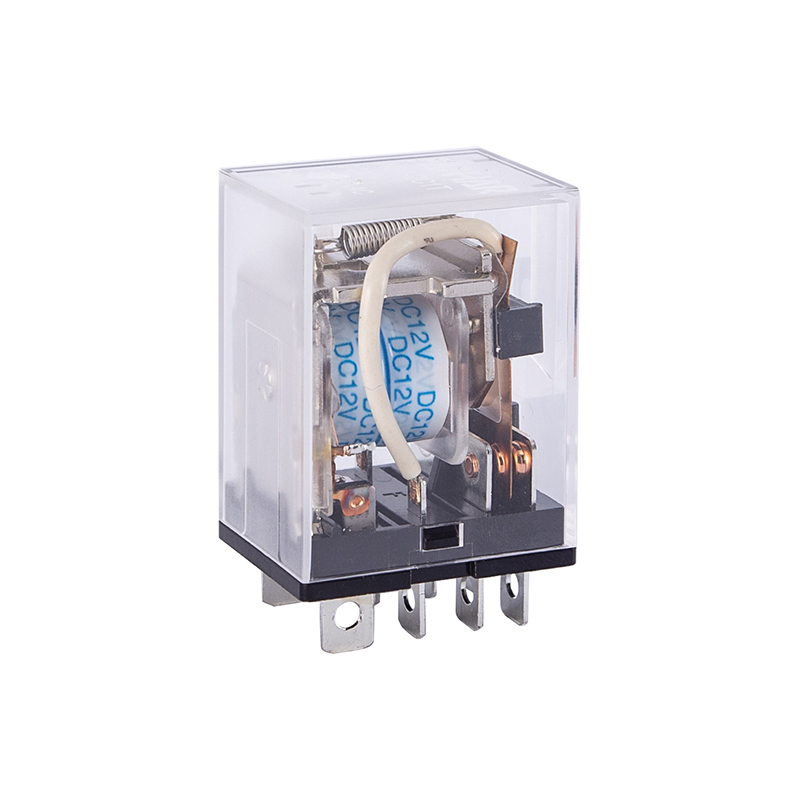

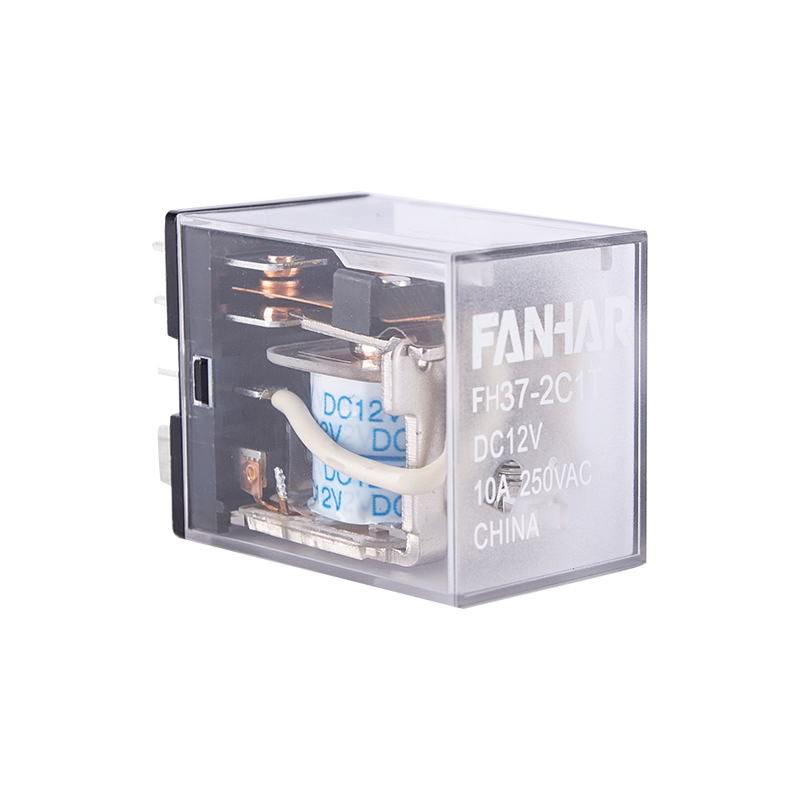

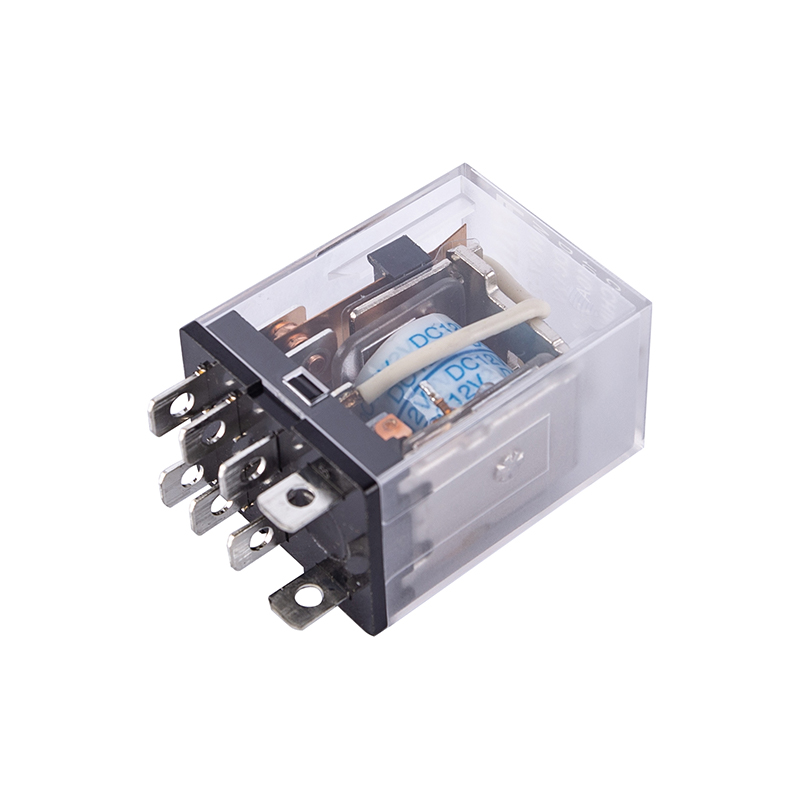

FH37 12A 15A التتابع الصناعي

الميزات:
15 القدرة على التبديل
ترتيب الاتصال: 1A､2A､3A､1C､2C､3C
مقاومة للتدفق
غطاء غبار شفاف، وضع تركيب متعدد
أنواع مختلفة اختيارية من مآخذ التتابع، سهلة التركيب والاستخدام
الأبعاد التفصيلية:(27.3×21.0×35.0) ملم
التطبيق الرئيسي: التحكم الصناعي

المعلمات

المواصفات	البند
بيانات الاتصال	ترتيب الاتصال			1 أ، 1 ب، 1 ج	2 أ، 2 ب، 2 ج
	مقاومة الاتصال (الأولي)			100 مللي أوم (6 فولت تيار مستمر 1 أمبير)
	مواد الاتصال			AgSnO ₂
القيمة المقدرة	الحمل المقدر (حمل المقاومة)			15 أمبير 250 فولت تيار متردد/30 فولت تيار مستمر	12 أمبير 250 فولت تيار متردد/30 فولت تيار مستمر
	ماكس. تبديل الجهد			250 فولت تيار متردد/30 فولت تيار مستمر	250 فولت تيار متردد/30 فولت تيار مستمر
	ماكس. التبديل الحالي			15 أ	12 أ
	القدرة القصوى للتبديل			3750 فولت أمبير/450 واط	3000 فولت أمبير/360 واط
	الحد الأدنى المسموح به للتحميل			5 فولت تيار مستمر 100 مللي أمبير
الأداء الكهربائي	مقاومة العزل (الأولي)			1000 ميجا أوم (500 فولت تيار مستمر)
	قوة عازلة (الأولي)		بين جهات الاتصال المفتوحة	1000 فولت تيار متردد، 1 دقيقة	1000 فولت تيار متردد، 1 دقيقة
			بين لفائف والاتصالات	1500 فولت تيار متردد، 1 دقيقة	1500 فولت تيار متردد، 1 دقيقة
	تأثير مقاومة الجهد			1500 فولت تيار متردد، 1 دقيقة	1500 فولت تيار متردد، 1 دقيقة
	وقت التشغيل			≥25 مللي ثانية
	وقت الافراج			≥25 مللي ثانية
الأداء الميكانيكي	مقاومة الصدمات	وظيفية		98 م / ث ² (10 جرام)
		مدمرة		980 م / ث ² (100 جرام)
	مقاومة الاهتزاز			10 هرتز ~ 55 هرتز 1.5 ملم دا
التحمل	ميكانيكية			1×10 ⁷ مكتب خدمات المشاريع
	الكهربائية (درجة حرارة الغرفة)			15 أمبير 250 فولت تيار متردد/30 فولت تيار مستمر (Resistance) 1 ×10 ⁵ مكتب خدمات المشاريع (ON/OFF= 1s/9s)	12 أمبير 250 فولت تيار متردد/30 فولت تيار مستمر (Resistance) 1 ×10 ⁵ مكتب خدمات المشاريع (ON/OFF= 1s/9s)
حالة التشغيل	درجة الحرارة المحيطة			-40 درجة مئوية ~ 70 درجة مئوية
	الرطوبة			5% إلى 85%
الإنهاء				ثنائي الفينيل متعدد الكلور، إدراج
وزن الوحدة				37 جرامًا تقريبًا
البناء				مقاومة التدفق

الوصف

FH37 Power Relay Switching Capability غطاء غبار شفاف مقاوم للتدفق هو مرحل مصمم للتحكم في الطاقة عالي الموثوقية، مع قدرة تبديل ممتازة ووظيفة تداخل مضادة للتدفق. يعتمد المرحل تصميمًا شفافًا لغطاء الغبار، والذي لا يمنع الغبار والشوائب بشكل فعال من الدخول إلى الداخل فحسب، ويضمن نظافة واستقرار جهات الاتصال والملفات، ولكنه يسهل أيضًا على المستخدمين مراقبة الحالة الداخلية للمرحل بشكل حدسي وتحسين كفاءة الصيانة. FH37 قدرة تبديل مرحل الطاقة غطاء الغبار الشفاف المقاوم للتدفق مناسب لمختلف البيئات الصناعية ذات التحميل العالي، ويمكنه تبديل أحمال التيار العالي والجهد العالي بشكل ثابت لضمان السلامة والأداء طويل الأمد للدائرة. لقد تم تحسين هيكلها الداخلي وتصميمه ليتمتع بخصائص التداخل المضاد للتدفق، مما يقلل من خطر التشغيل الخاطئ والفشل الناجم عن التداخل الكهرومغناطيسي، ويحسن بشكل كبير الموثوقية العامة للنظام. اتصالات التتابع مصنوعة من مادة سبائك فضية عالية الجودة، جنبًا إلى جنب مع تقنية اللحام عالية الدقة، مما يقلل من مقاومة التلامس وفقدان القوس ويطيل عمر الخدمة. يتميز المنتج بسرعة استجابة سريعة واستهلاك منخفض للطاقة، وهو ما يلبي متطلبات توفير الطاقة والكفاءة العالية لأنظمة التحكم الذكية الحديثة في الطاقة. يتوافق الهيكل المدمج مع التصميم القياسي لمحطة PCB، والذي يسهل دمجه بسرعة في لوحات التحكم الآلية والأجهزة الذكية. FH37 Power Relay Switching Capability لقد اجتاز غطاء الغبار الشفاف المقاوم للتدفق شهادات دولية متعددة ويلبي المعايير العالية للسلامة وحماية البيئة والأداء في السوق العالمية. إنه خيار مثالي للتحكم في الطاقة الصناعية والأتمتة.
