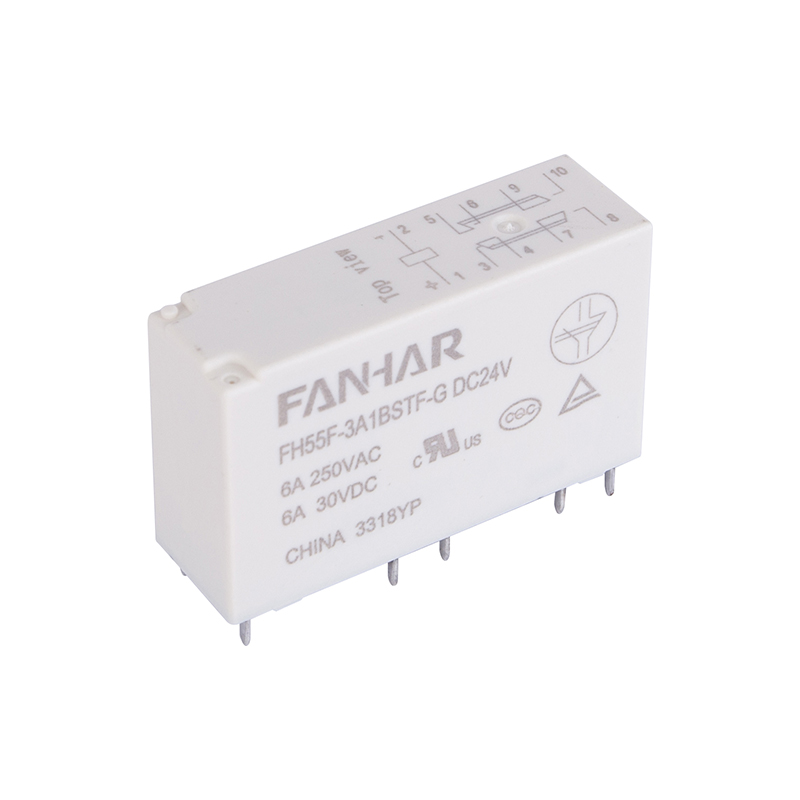

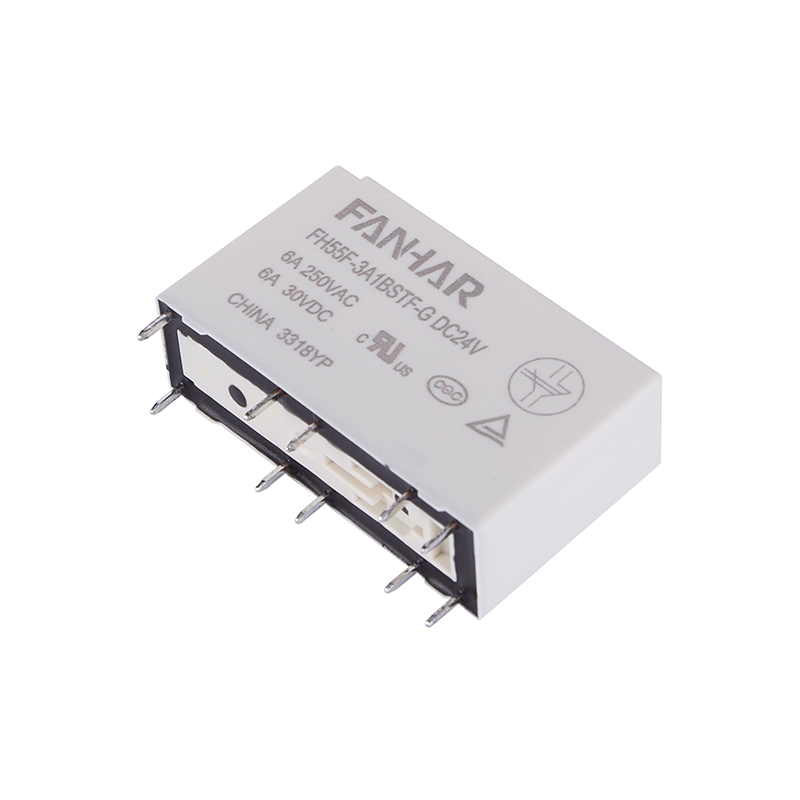

FH55F 6A مرحل صناعي متوافق مع UL TUV CQC

المواصفات

البند

بيانات الاتصال

ترتيب الاتصال

3A1B､2A2B

التصنيف الهيكلي

(وفقًا للمعيار EN50205)

فئة (أ) التوجه الإلزامي

مقاومة الاتصال (الأولي)

≥100mΩ (6VDC 1A)

مواد الاتصال

AgSnO ₂

القيمة المقدرة

الحمل المقدر (حمل المقاومة)

6 أمبير 277 فولت تيار متردد/30 فولت تيار مستمر

ماكس. تبديل الجهد

400 فولت تيار متردد

ماكس. التبديل الحالي

6 أ

القدرة القصوى للتبديل

1662 فولت أمبير/180 واط

الحد الأدنى المسموح به للتحميل

5VDC 10mA (جهات الاتصال طلاء الذهب)

الأداء الكهربائي

مقاومة العزل (الأولي)

1000 ميجا أوم (500 فولت تيار مستمر)

قوة عازلة

(الأولي)

بين الاتصالات المفتوحة

1500 فولت تيار متردد

بين الملف والاتصالات

4000 فولت تيار متردد، 1 دقيقة

بين مجموعات الاتصال

2500 فولت تيار متردد، 1 دقيقة (7-8/9-10)  4000 فولت تيار متردد، 1 دقيقة (أخرى)

وقت التشغيل

≥20 مللي ثانية

وقت الافراج

≥20 مللي ثانية

الأداء الميكانيكي

صدمة

المقاومة

وظيفية

98 م / ث ² (10 جرام)

مدمرة

980 م / ث ² (100 جرام)

مقاومة الاهتزاز

N0/NC: 10 هرتز ~ 55 هرتز 1.5 مم دا

N0:55 هرتز ~ 200 هرتز، 98 م / ث 2    NC: 55 هرتز ~ 200 هرتز، 49 م / ث 2

مسافة الزحف

بين الملف والاتصالات

8 ملم

بين مجموعات الاتصال

5.5 ملم

المسافة الجوية

بين الملف والاتصالات

8 ملم

بين مجموعات الاتصال

5.5 ملم

التحمل

ميكانيكية

1 × 107 أوبس

الكهربائية (درجة حرارة الغرفة)

6 أ 277VAC/30VDC                       1×105ops(ON/OFF=1s/9s)

حالة التشغيل

درجة الحرارة المحيطة

-40 درجة مئوية ~ 85 درجة مئوية

الرطوبة

5% إلى 85%

الإنهاء

ثنائي الفينيل متعدد الكلور

وزن الوحدة

22 جرامًا تقريبًا

البناء

البلاستيك مختوم ､ مقاوم للتدفق
