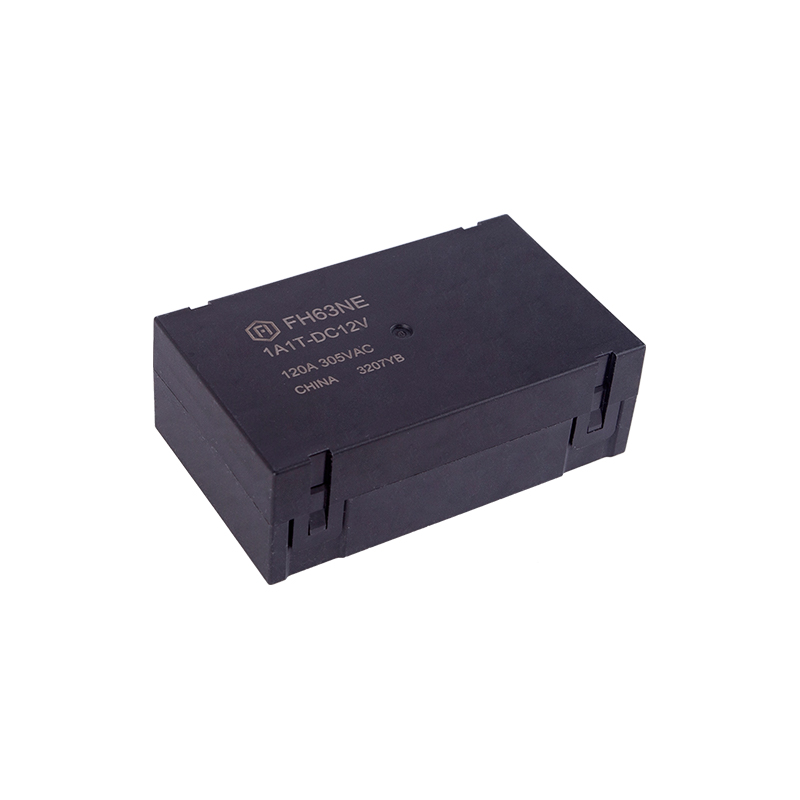

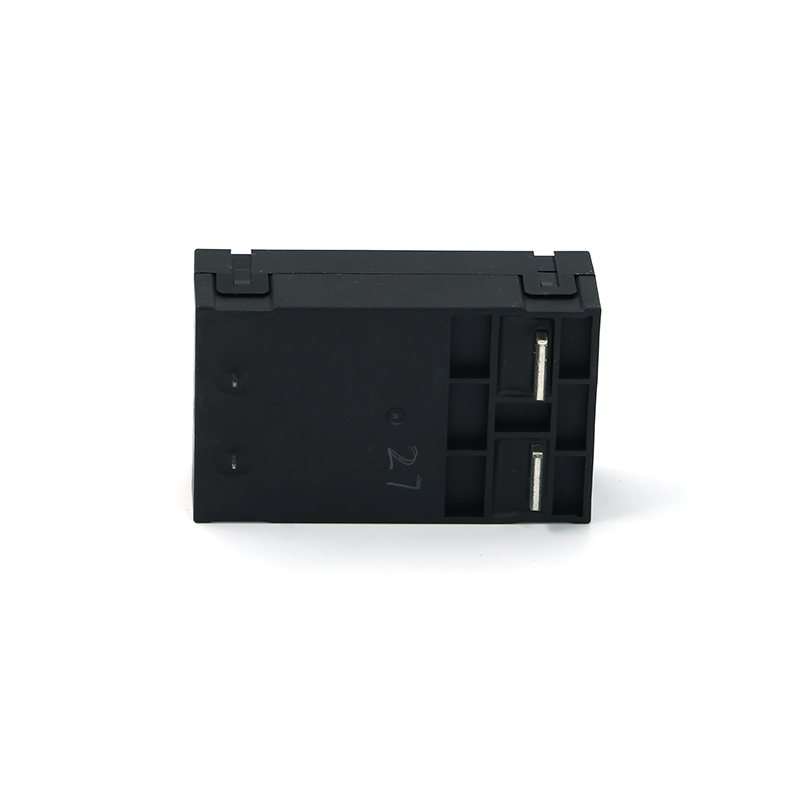

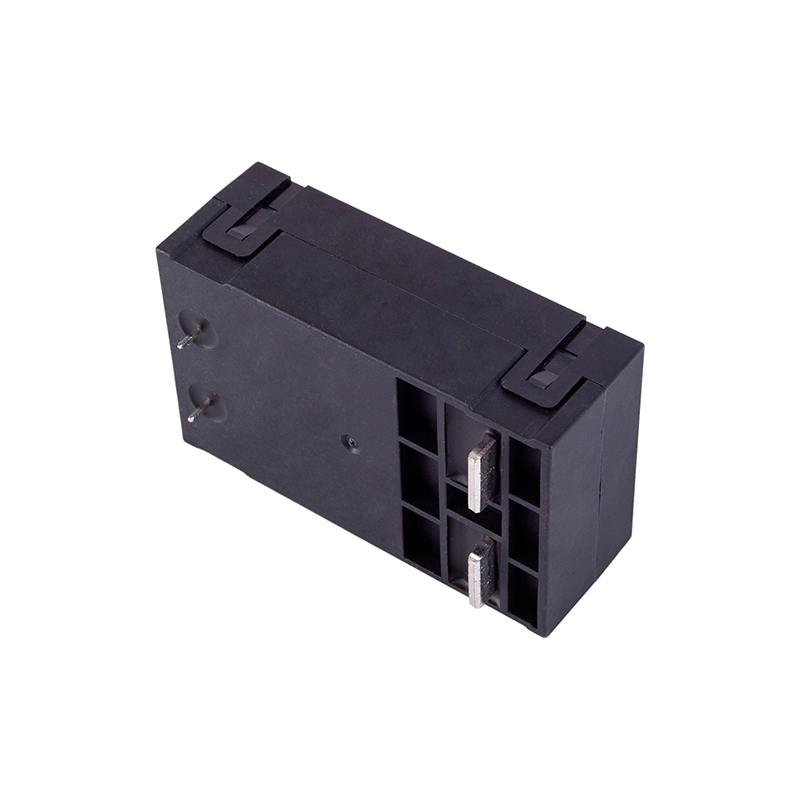

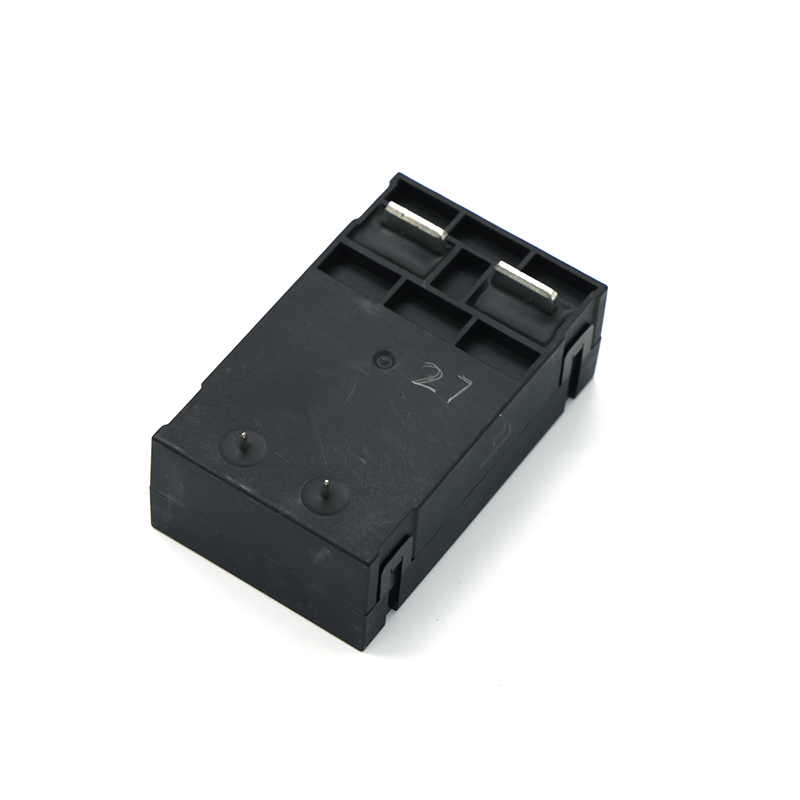

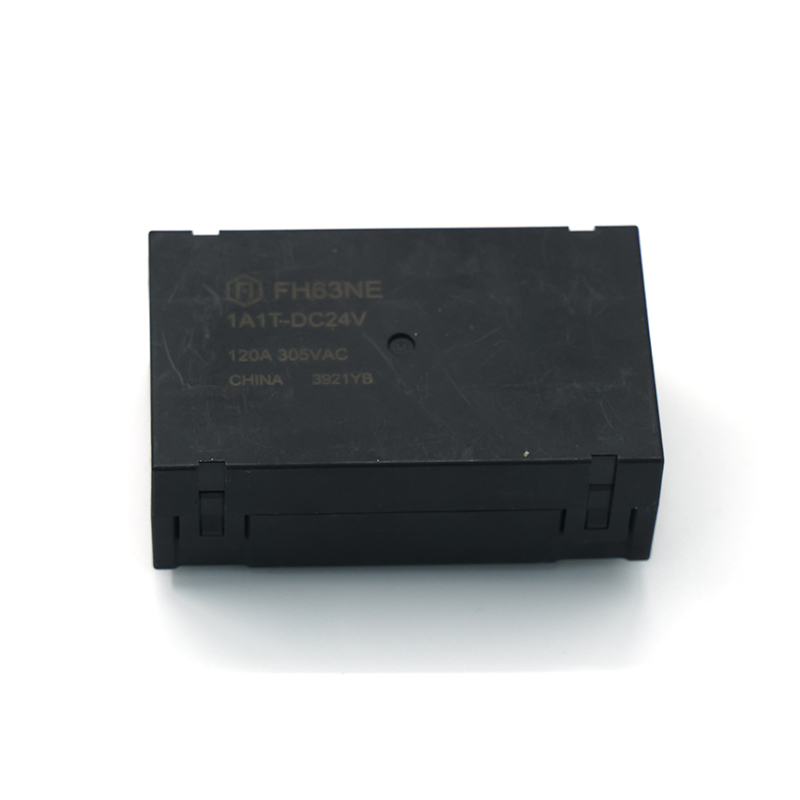

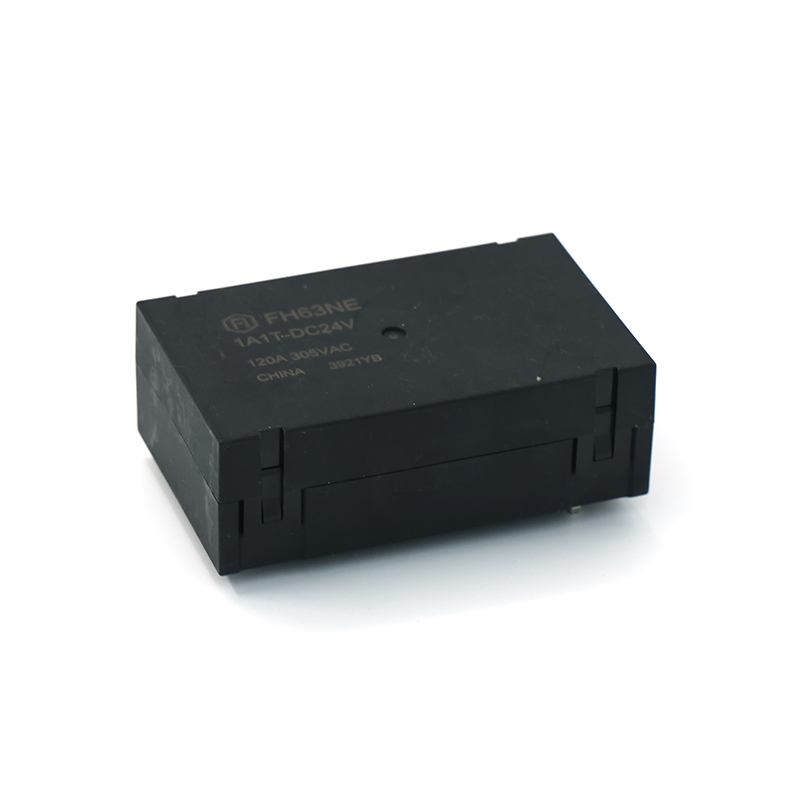

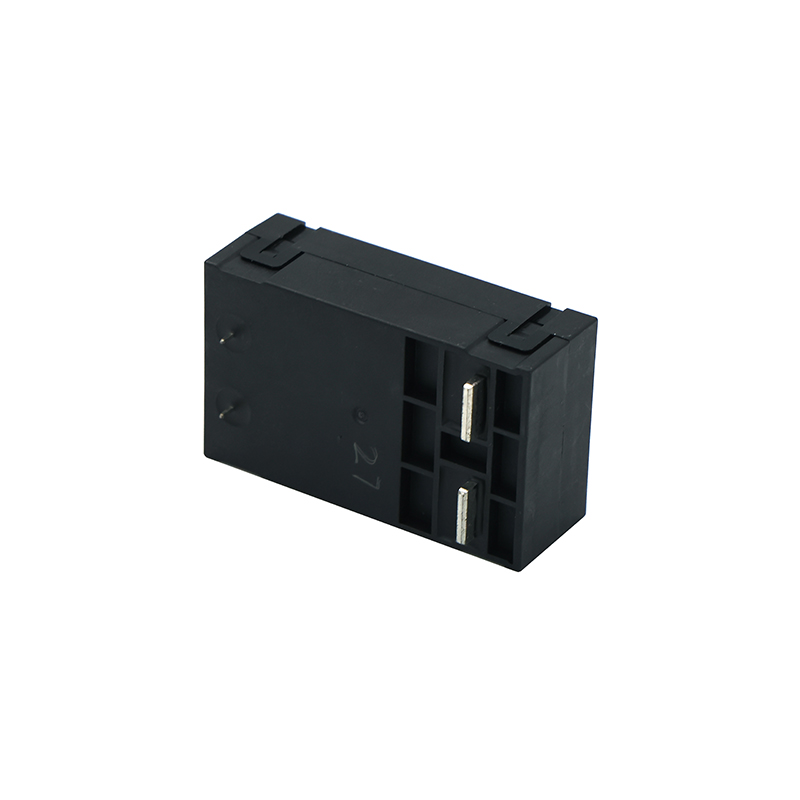

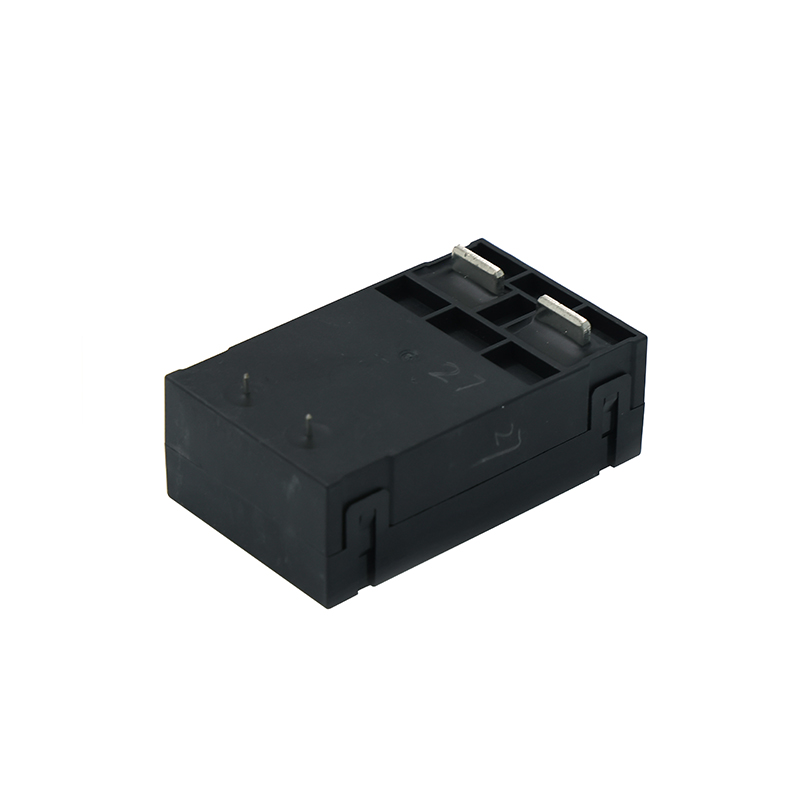

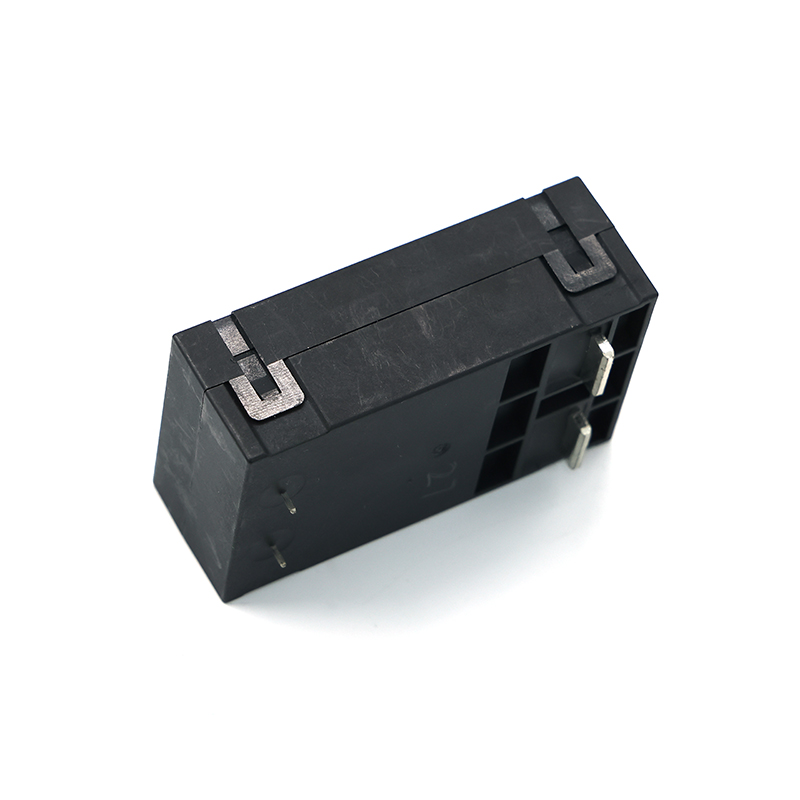

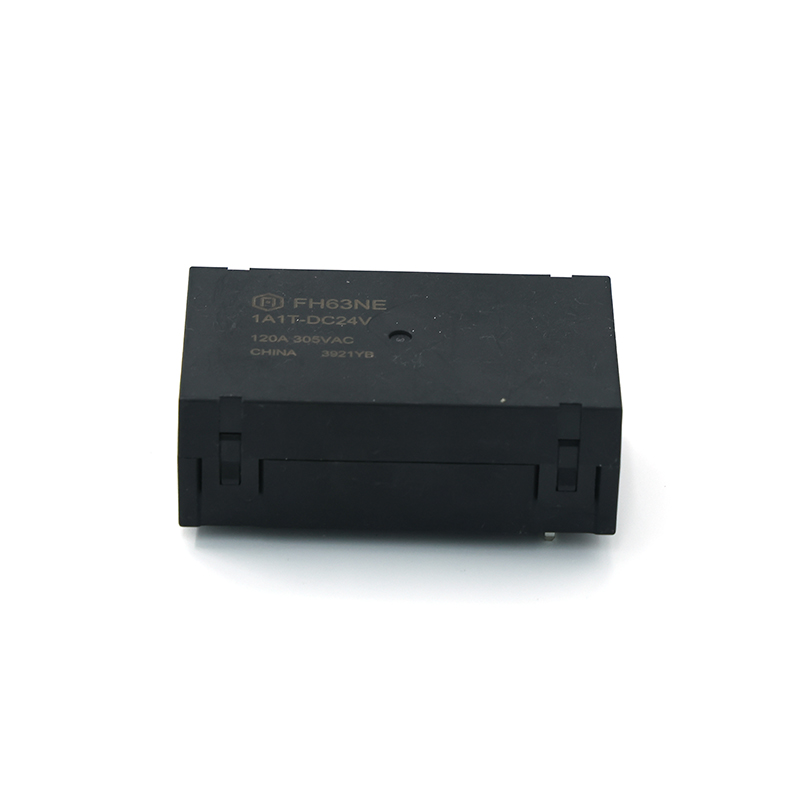

FH63NE 120A مرحل الطاقة الجديد متوافق مع UL TUV CQC

المواصفات

البند

بيانات الاتصال

ترتيب الاتصال

1 أ

مقاومة الاتصال (الأولي)

≥10mΩ(6VDC 20A)

مواد الاتصال

AgSnO ₂

القيمة المقدرة

الحمل المقدر (حمل المقاومة)

120 أمبير   415 فولت تيار متردد

120 أمبير 30 فولت تيار مستمر

ماكس. تبديل الجهد

415 فولت تيار متردد/30 فولت تيار مستمر

ماكس. التبديل الحالي

120 أ

القدرة القصوى للتبديل

49800 فولت أمبير/3600 واط

الكهربائية

الأداء

مقاومة العزل (الأولي)

1000 ميجا أوم (500 فولت تيار مستمر)

عازل

القوة

(الأولي)

بين جهات الاتصال المفتوحة

2000 فولت تيار متردد    1 دقيقة (50 هرتز/60 هرتز)

بين الملف والاتصالات

5000 فولت تيار متردد    1 دقيقة (50 هرتز/60 هرتز)

وقت التشغيل

≥30 مللي ثانية

وقت الافراج

≥15 مللي ثانية

ميكانيكية

الأداء

مقاومة الصدمات

وظيفية

98 م / ث 2 (10 جم)

مدمرة

980 م / ث 2 (100 جم)

مقاومة الاهتزاز

10 هرتز ~ 55 هرتز 1.5 ملم دا

التحمل

ميكانيكية

1 × 10 ⁵ مكتب خدمات المشاريع

الكهربائية

تشغيل/إيقاف=1S/9S

120 أ         415VAC                                   Resistive      85℃     1×10 ⁴ مكتب خدمات المشاريع

تشغيل

حالة

درجة الحرارة المحيطة

-40 درجة مئوية ~ 85 درجة مئوية

الرطوبة

5% ~ 85% ر

زيادة الجهد (بين الملف وجهات الاتصال)

10 كيلو فولت (1.2/50 ميكروثانية)

التيار الزائد

400 أمبير/350 فولت تيار مستمر/4 مللي ثانية

وزن الوحدة

175 جرامًا تقريبًا

البناء

مقاومة التدفق
