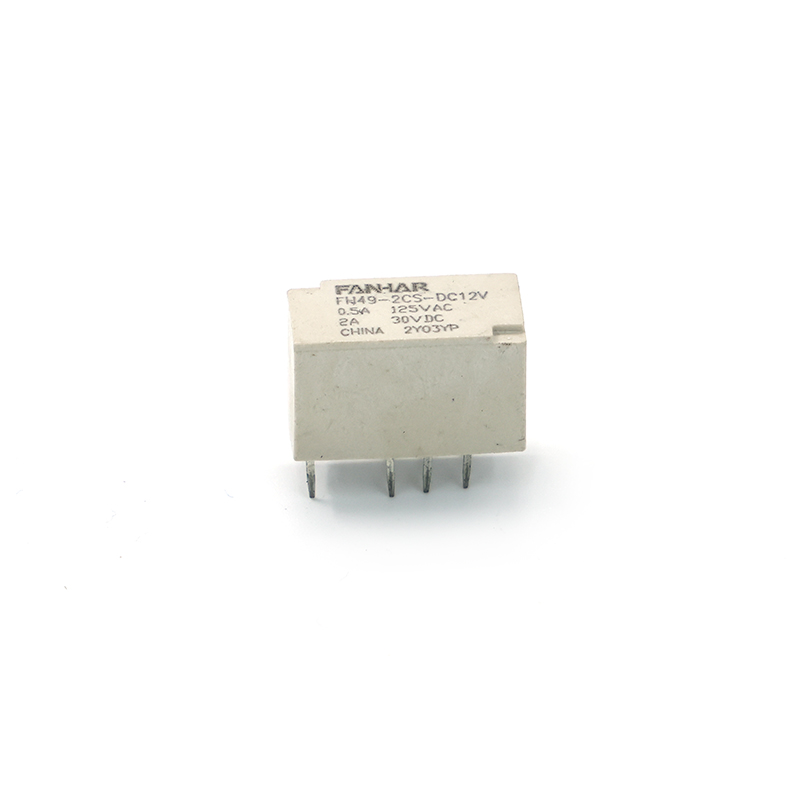

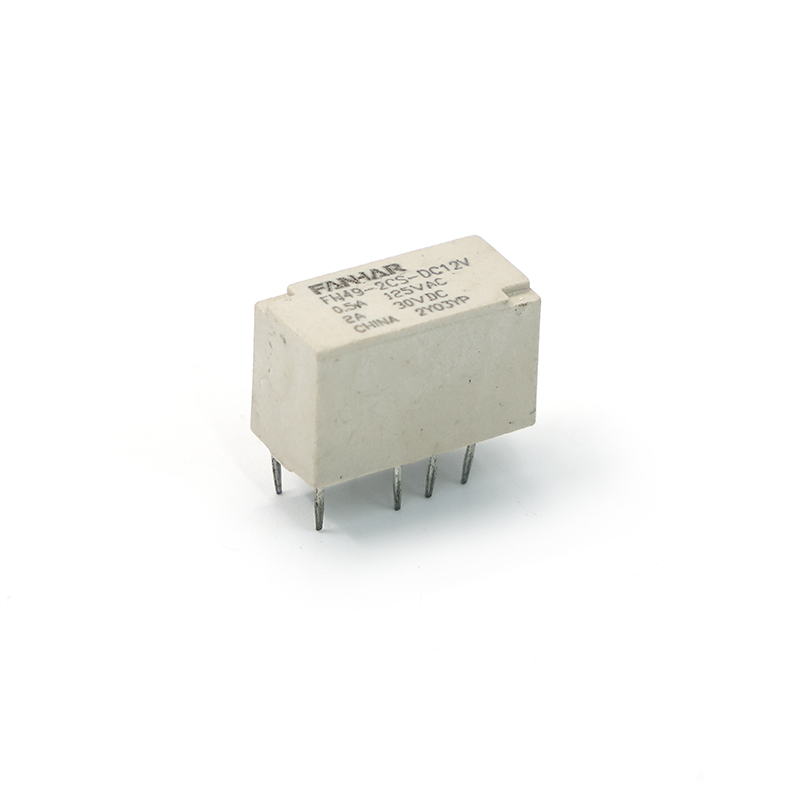

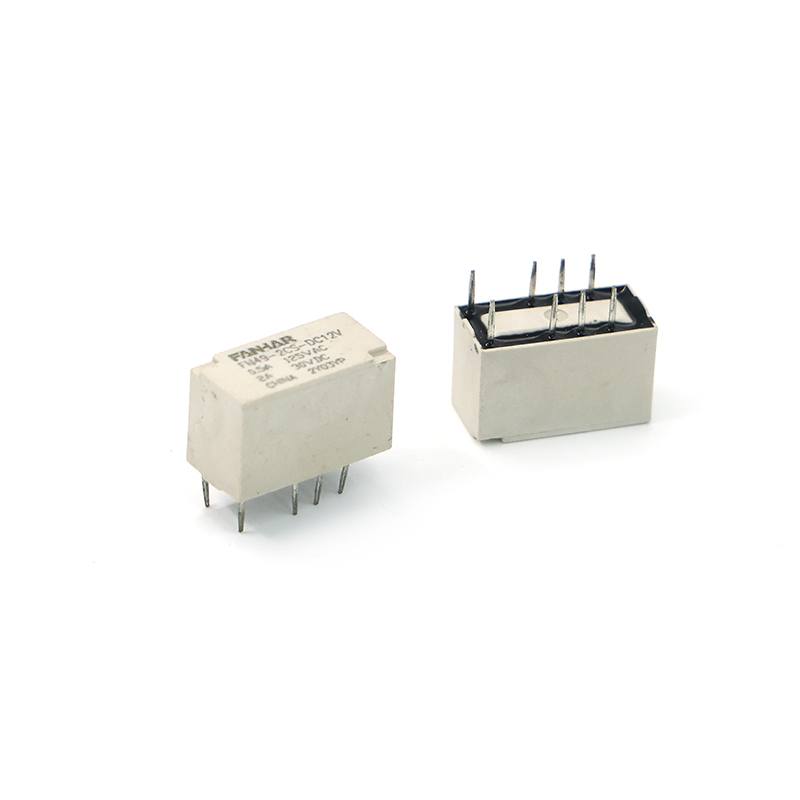

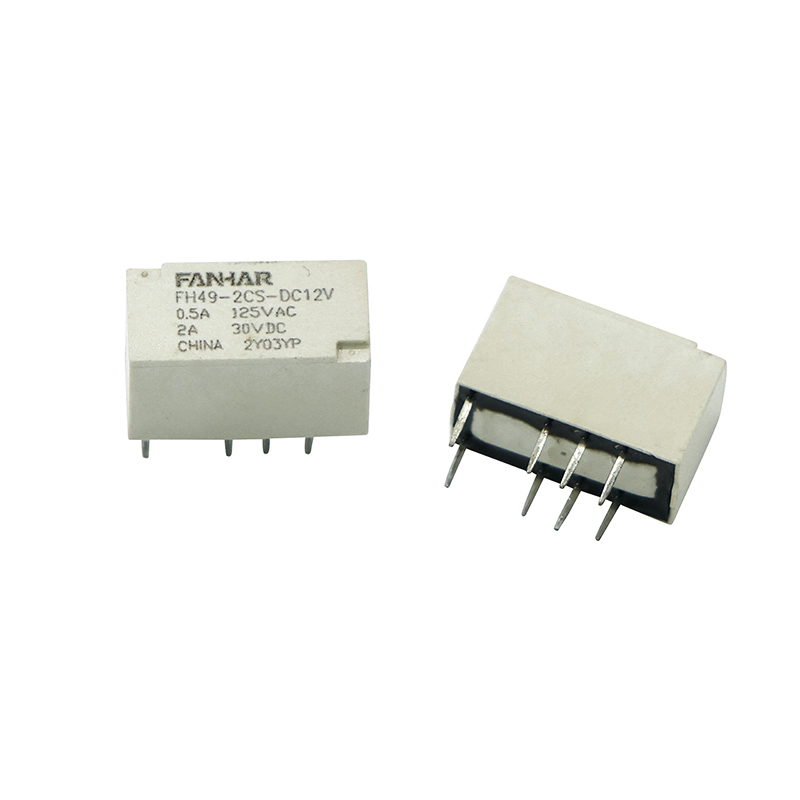

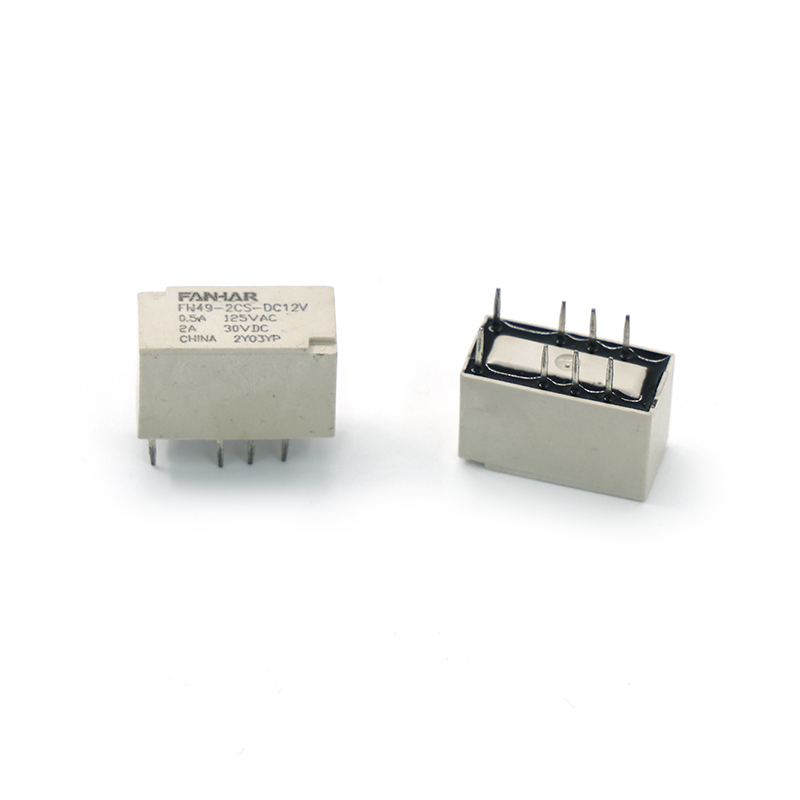

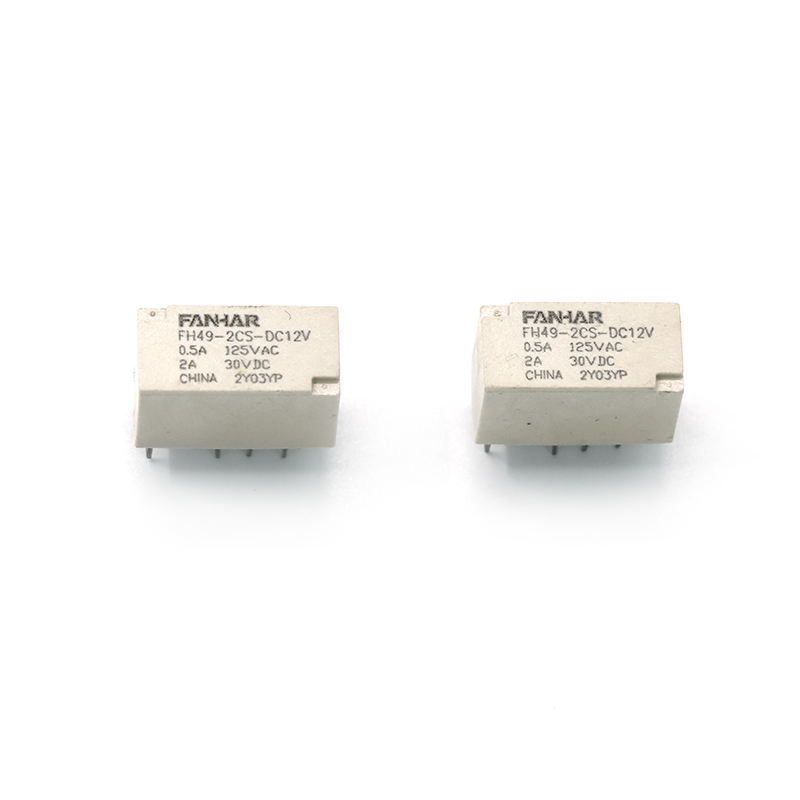

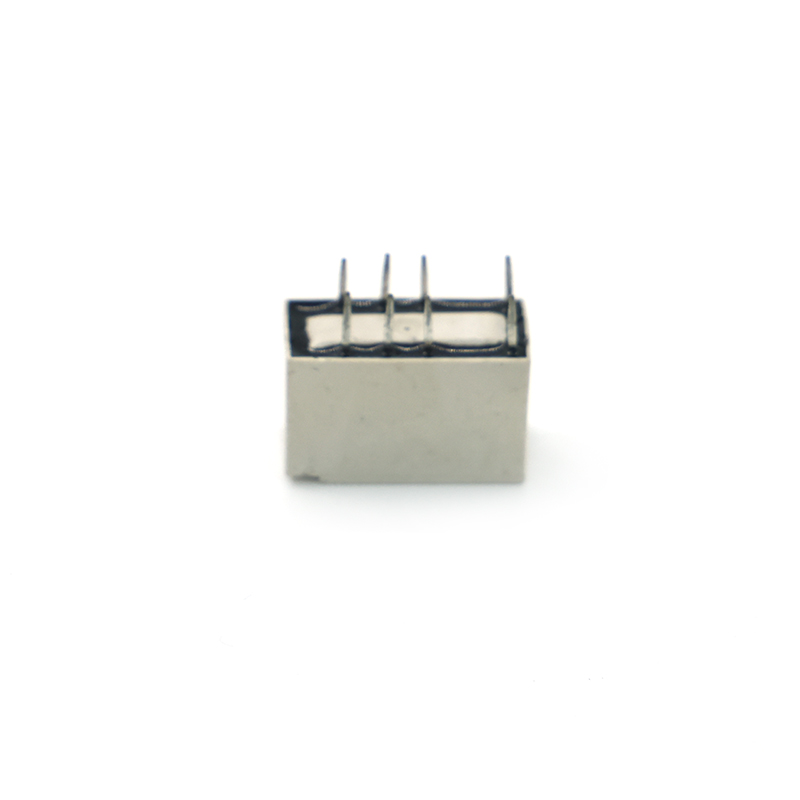

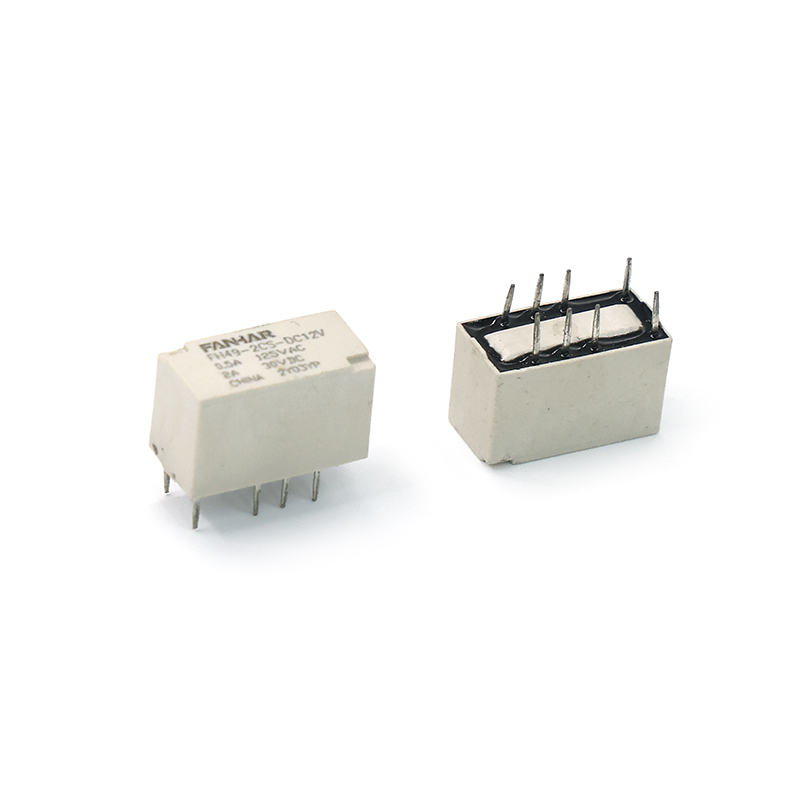

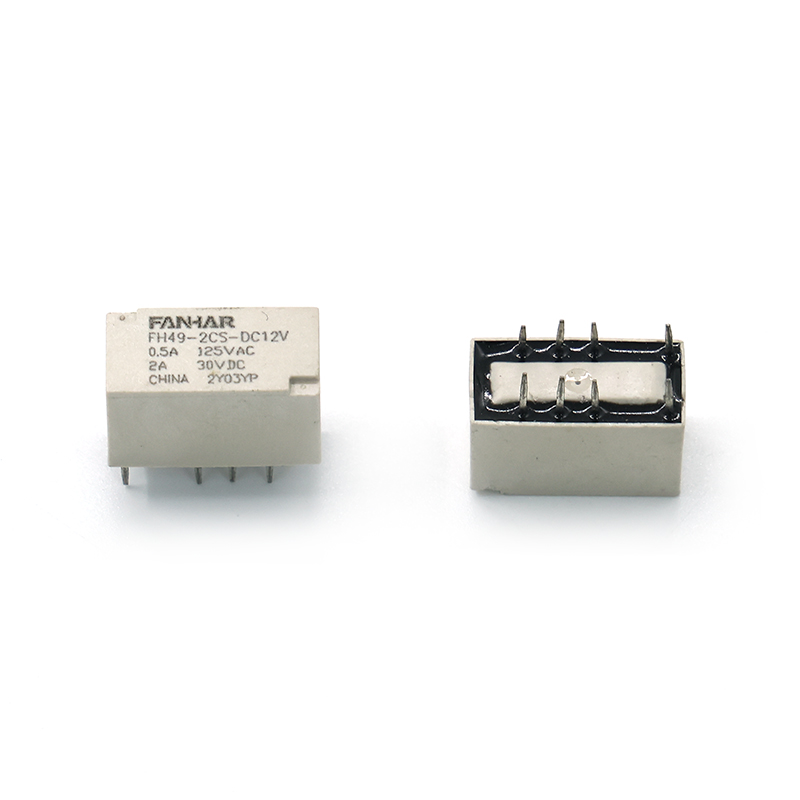

FH49 0.5A 2A 3A مرحل الإشارة

الميزات:

تتابع إشارة الجيل الثالث

الجهد المضاد للارتفاع (بين الملف وجهات الاتصال): 2.5 كيلو فولت

المطابقة EN60950/EN41003

اعتماد نموذج اتصال متشعب

تتوفر منتجات أحادية الاستقرار ومغناطيسية

الأبعاد التفصيلية:(15*7.5*9.4) ملم

التطبيق الرئيسي: حماية الطاقة، والأتمتة، والاتصالات

المعلمات

المواصفات	البند
بيانات الاتصال	ترتيب الاتصال			2ج
	مقاومة الاتصال (الأولي)			≥100mΩ (10mA 30mVDC)
	مواد الاتصال			اجني مطلي بالذهب
القيمة المقدرة	الحمل المقدر (حمل المقاومة)			2 أمبير 30 فولت تيار مستمر 3 أمبير 30 فولت تيار مستمر 0.5 أمبير 125 فولت تيار متردد
	ماكس. تبديل الجهد			277 فولت تيار متردد/220 فولت تيار مستمر
	ماكس. التبديل الحالي			4 أ
	القدرة القصوى للتبديل			62.5 فولت أمبير/ 90 واط
	الحد الأدنى المسموح به للتحميل			10 مللي فولت 10ɥA
الأداء الكهربائي	مقاومة العزل (الأولي)			1000 ميجا أوم (500 فولت تيار مستمر)
	قوة عازلة (الأولي)	بين الاتصالات المفتوحة		1000 فولت تيار متردد، دقيقة واحدة
		بين الملف والاتصالات		1500 فولت تيار متردد، 1 دقيقة
	ارتفاع الجهد	بين الاتصالات المفتوحة(10/160ɥs)		1500 فولت تيار متردد (الجزء 68 من لجنة الاتصالات الفيدرالية)
		بين الملف والاتصالات(2/10ɥs)		2500VAC (تيلكورديا)
	وقت التشغيل			≥4 مللي ثانية
	وقت الافراج			≥4 مللي ثانية
الأداء الميكانيكي	مقاومة الصدمات		وظيفية	735 م / ث ² (75 جرام)
			مدمرة	980 م / ث ² (100 جرام)
	مقاومة الاهتزاز			10 هرتز ~ 55 هرتز 3.3 ملم دا
التحمل	ميكانيكية			1×10 ⁷ مكتب خدمات المشاريع
	الكهربائية (درجة حرارة الغرفة)			2A 30VDC 1×10 ⁵ مكتب خدمات المشاريع(ON/OFF= 1s/9s)
حالة التشغيل	درجة الحرارة المحيطة			-40 درجة مئوية ~ 85 درجة مئوية
	الرطوبة			5% إلى 85%
الإنهاء				ثنائي الفينيل متعدد الكلور (تغليف DIP)
وزن الوحدة				2 جرام تقريبًا
البناء				البلاستيك مختوم

الوصف

يعتمد نموذج الاتصال المنقسم لمرحل الإشارة FH49 نموذج اتصال متشعبًا، والذي تم تصميمه لتحسين موثوقية واستقرار نقل الإشارة. ينتمي هذا المرحل إلى الجيل الثالث من مرحلات الإشارة ويتوافق مع معايير EN60950/EN41003. إنها مناسبة لمجالات مثل حماية الطاقة والتحكم الآلي والاتصالات. يعمل نموذج الاتصال المتشعب لمرحل الإشارة FH49 في وقت واحد من خلال جهتي اتصال مستقلتين، مما يضمن موثوقية أعلى عند تبديل التيارات الصغيرة والفولتية المنخفضة. لا يقلل هذا التصميم من التداخل الميكانيكي بين جهات الاتصال فحسب، بل يعمل أيضًا على تحسين عمر الخدمة واستقرار نقل الإشارة. بالإضافة إلى ذلك، يدعم المرحل نوعين، القفل الأحادي والمغناطيسي، ويمكن للمستخدمين اختيار الإصدار المناسب وفقًا لاحتياجاتهم. يعتمد مرحل الإشارة FH49 على هيكل مغلق، والذي يمكن أن يمنع بشكل فعال تأثير العوامل البيئية على المعدات مع توفير أداء عزل كهربائي جيد. مادة الاتصال الخاصة به مطلية بالذهب أو مطلية بالفضة، والتي يمكن أن تضمن حساسية عالية وموثوقية في نقل الإشارات منخفضة الطاقة. يحتوي المرحل على نطاق واسع من الفولتية اللولبية، بما في ذلك 5 فولت، 6 فولت، 9 فولت، 12 فولت، 18 فولت، و24 فولت، وهو مناسب لمجموعة متنوعة من سيناريوهات التطبيق. يبلغ حجم مرحل الإشارة FH49 الإجمالي 15 مم × 7.5 مم × 9.4 مم. لديها طرق تثبيت مرنة ويمكن تثبيتها مباشرة على لوحة PCB أو تثبيتها عن طريق التوصيل والفصل. المسافة بين الدبوس هي 8.0-5.0mm، والتي تتوافق مع معيار التغليف DIP ومن السهل دمجها في الأجهزة الإلكترونية المختلفة. بفضل نموذج الاتصال المزدوج الانقسام، والموثوقية العالية، وطرق التثبيت المرنة، أصبح مرحل الإشارة FH49 مكونًا رئيسيًا لا غنى عنه في التحكم الصناعي، ومعدات الاتصالات، وأنظمة التشغيل الآلي.
