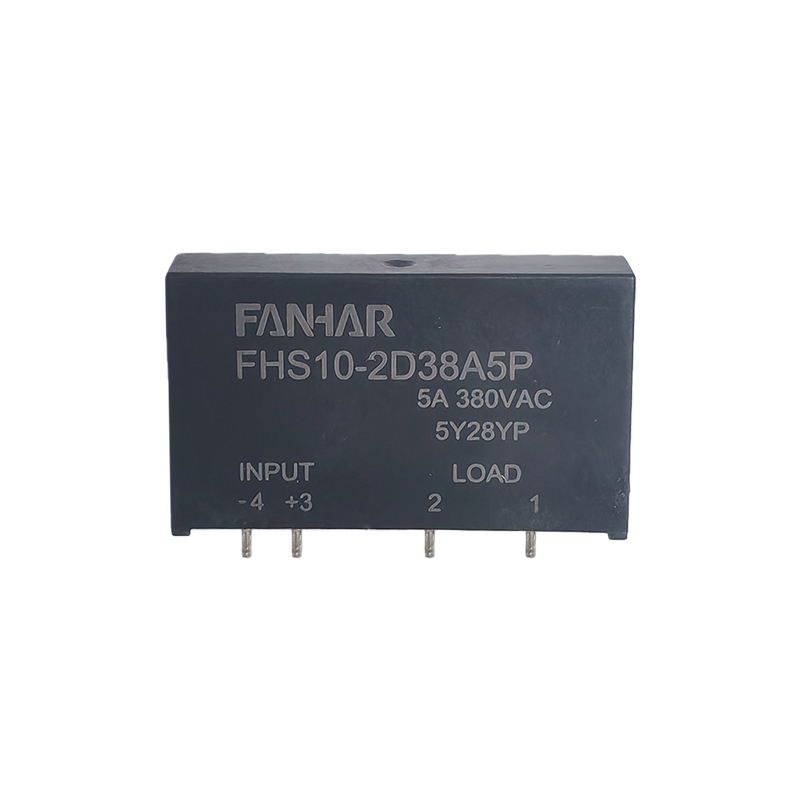

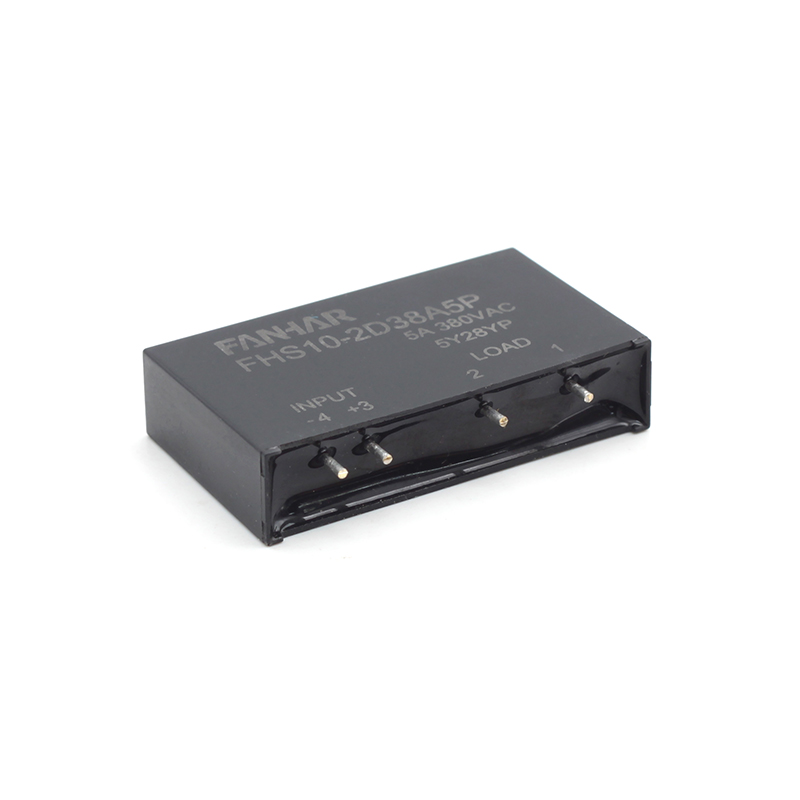

FHS10 5A 24A 38A 48A مرحل الحالة الصلبة

مواصفات الإدخال (Ta=25°C)

التحكم في نطاق الجهد الكهربي

D

(4 ~ 32) فولت تيار مستمر

1د

(9.6 ~ 14.4) فولت تيار مستمر

2D

(19.2 ~ 28.8) فولت تيار مستمر

24 أ

19.2 فولت تيار متردد ~ 28.8 فولت تيار متردد

110 أ

85 فولت تيار متردد ~ 132 فولت تيار متردد

220 أ

175 فولت تيار متردد ~ 264 فولت تيار متردد

يجب تشغيل الجهد

D

4VDC

1د

9.6 فولت تيار مستمر

2D

19.2 فولت تيار مستمر

24 أ

19.2 فولت تيار متردد

110 أ

85 فولت تيار متردد

220 أ

175 فولت تيار متردد

يجب إيقاف الجهد

1VDC

ماكس. المدخلات الحالية

10 مللي أمبير

مواصفات الإخراج (Ta=25°C)

نطاق جهد الحمل

24 أ

24VAC ~ 280VAC

38 أ

24VAC ~ 440VAC

48 أ

24VAC ~ 530VAC

تحميل النطاق الحالي

0.1 ~ 5A

ماكس. تيار التدفق (10 مللي ثانية)

320 أمبير (10 مللي ثانية)

ماكس. I²t للدمج (10 مللي ثانية   A2S)

512

ماكس. تيار التسرب خارج الحالة

≥5mA

ماكس. انخفاض الجهد على الدولة

1.5Vr.m.s

ماكس. وقت التشغيل

صفركروس

≥1/2 دورة 1 مللي ثانية

عشوائي

≥1 مللي ثانية

ماكس. وقت الإيقاف

≥1/2 دورة 1 مللي ثانية

ماكس. الجهد العابر

800 فولت ك

دقيقة. خارج الحالة (دف/دت)

1000 فولت/الولايات المتحدة

ماكس. صفر عبر الجهد

± 15 فولت

دقيقة. عامل الطاقة

0.5

المواصفات العامة (Ta=25°C)

قوة عازلة (الإدخال إلى الإخراج)

4000 فولت تيار متردد     50 هرتز/60 هرتز    1 دقيقة

مقاومة العزل

1000 ميجا أوم (500 فولت تيار مستمر)

الجهد الزائد (1.2/50uS)

4 كيلو فولت

ميكانيكية

الأداء

صدمة

المقاومة

وظيفية

98 م/ث2

مدمرة

980 م/ث2

مقاومة الاهتزاز

10 هرتز ~ 55 هرتز 1.5 ملم دا

درجة حرارة التشغيل

-30 درجة مئوية ~ 80 درجة مئوية

درجة حرارة التخزين

-40 درجة مئوية ~ 100 درجة مئوية

الرطوبة المحيطة

45%~85%

وزن الوحدة

حوالي 20 جرامًا
