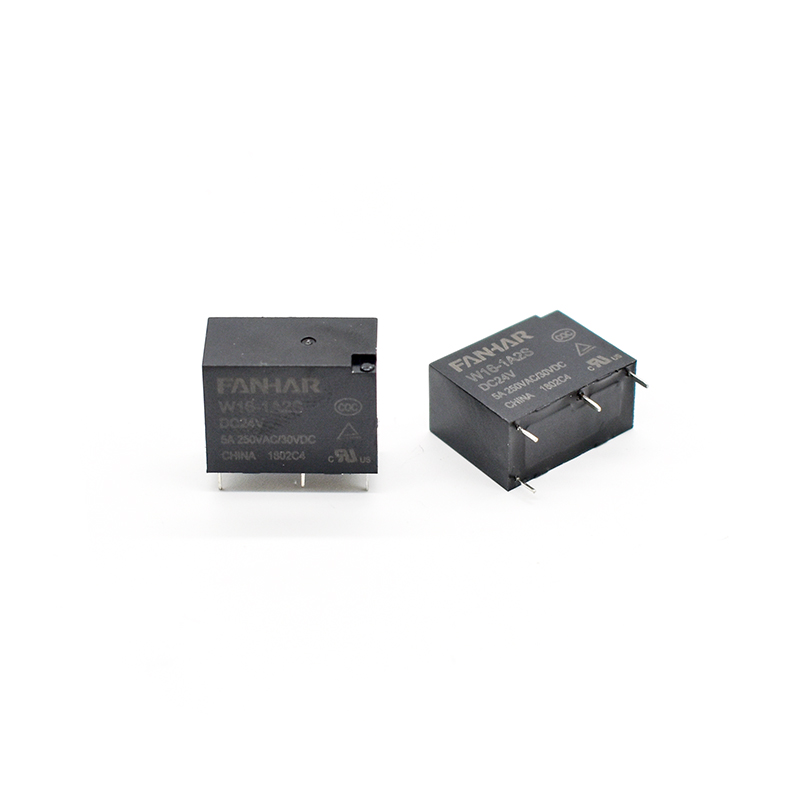

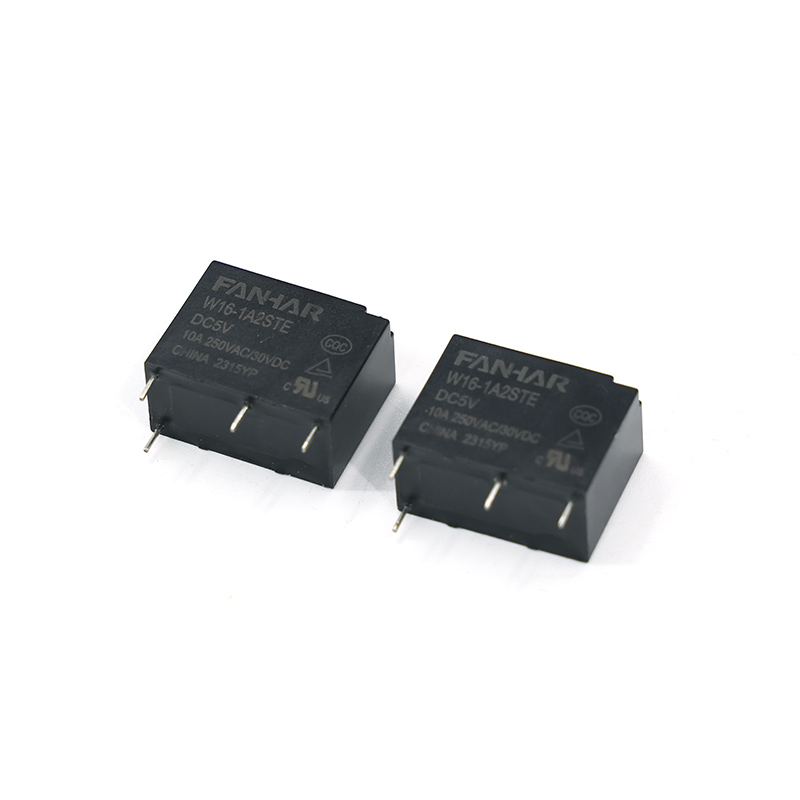

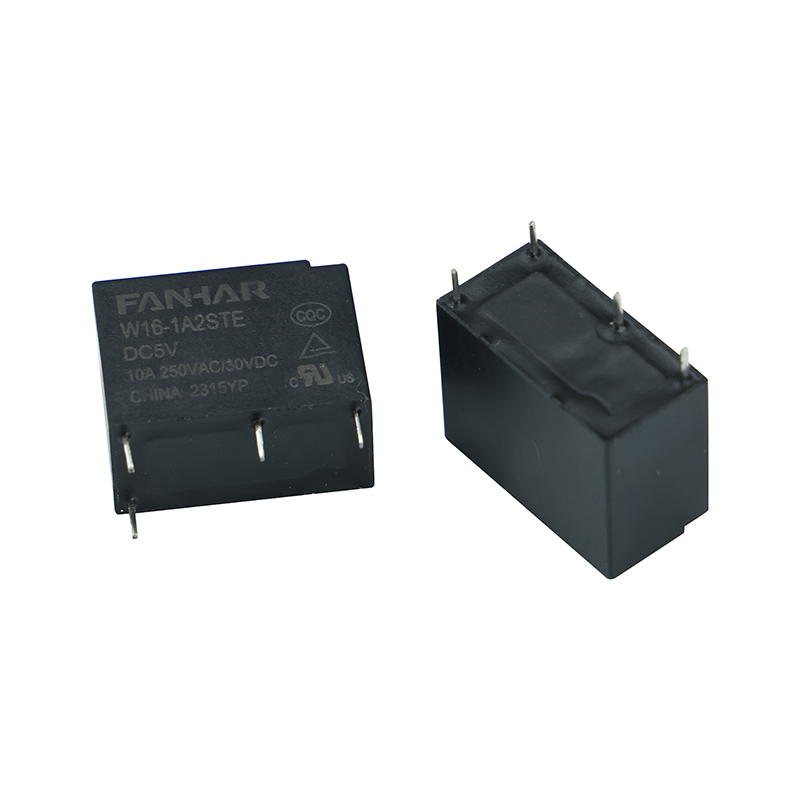

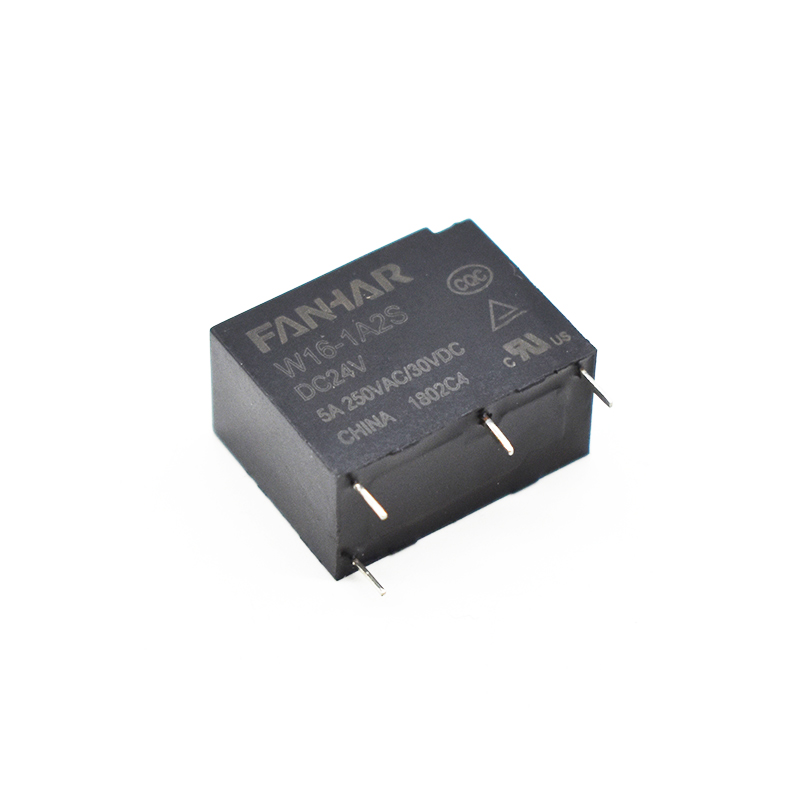

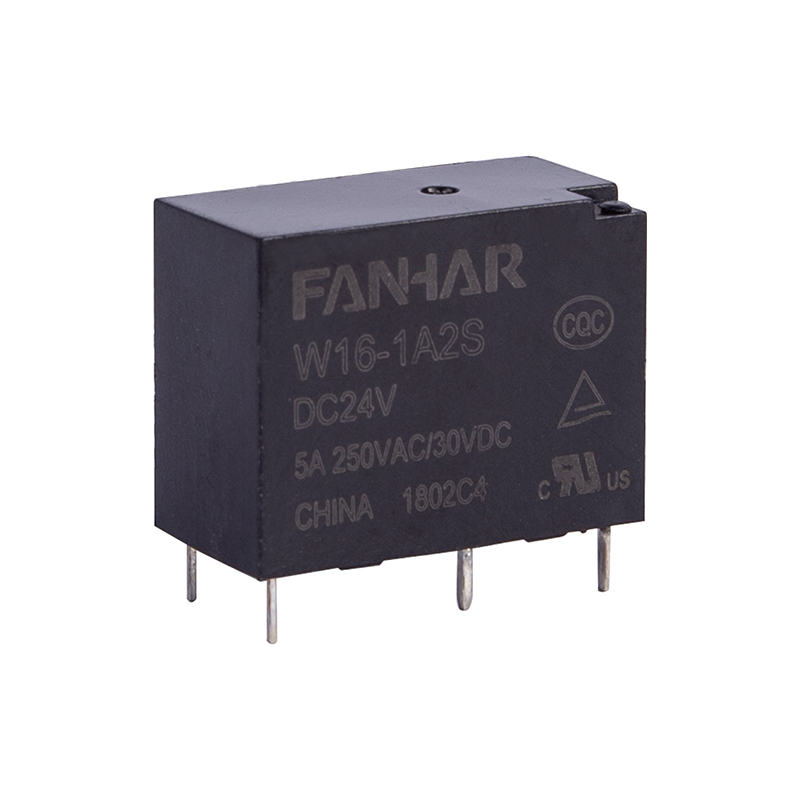

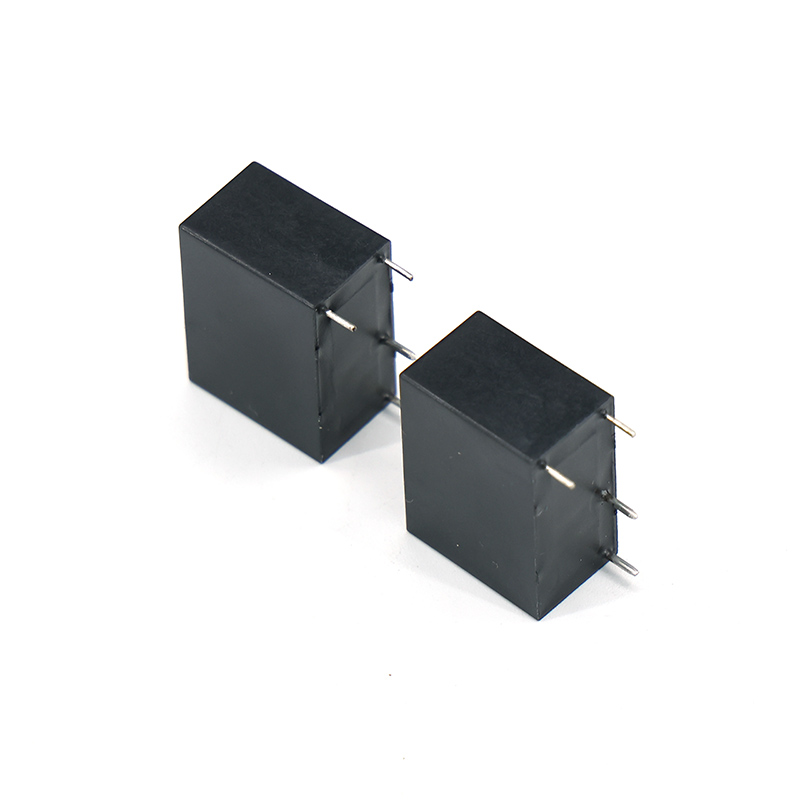

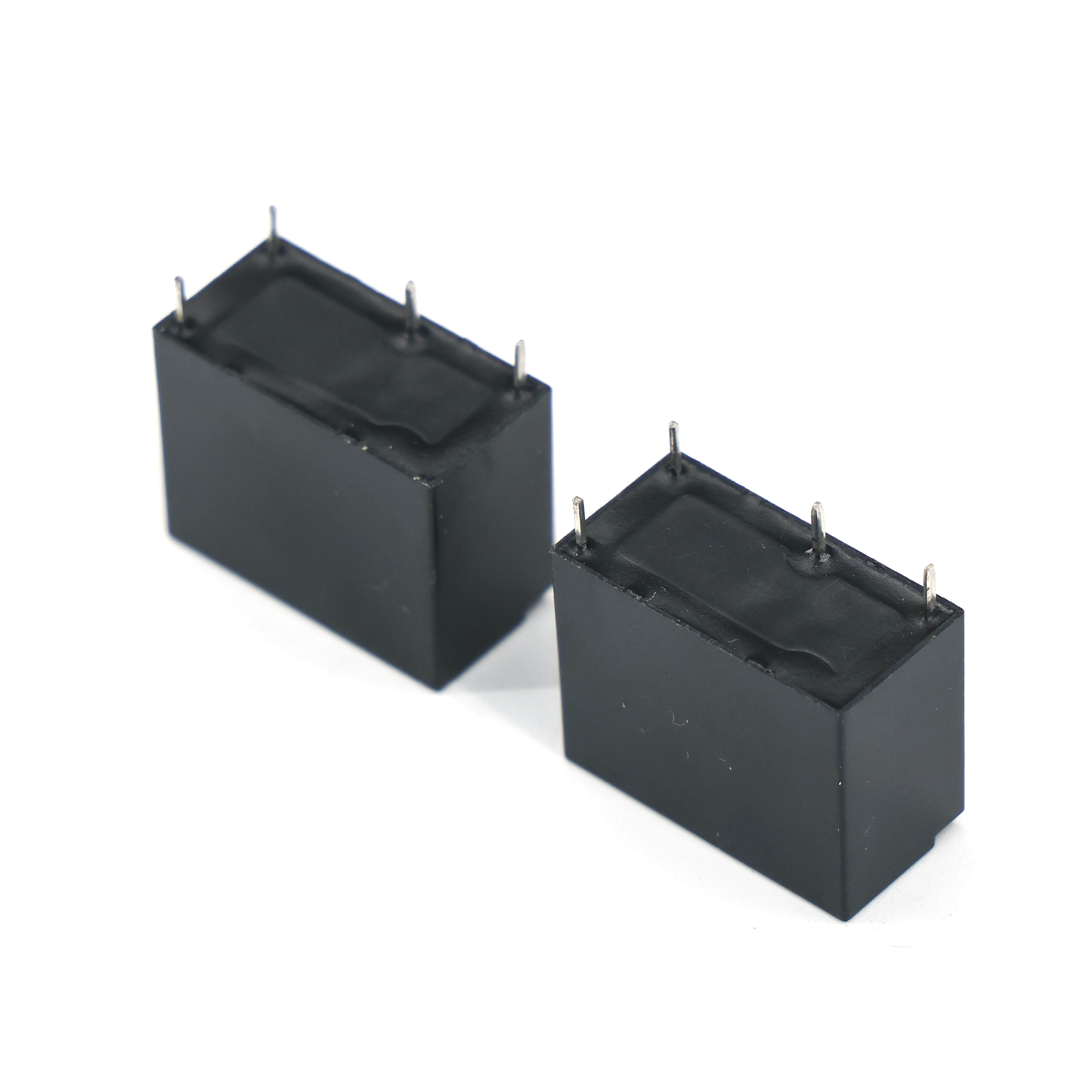

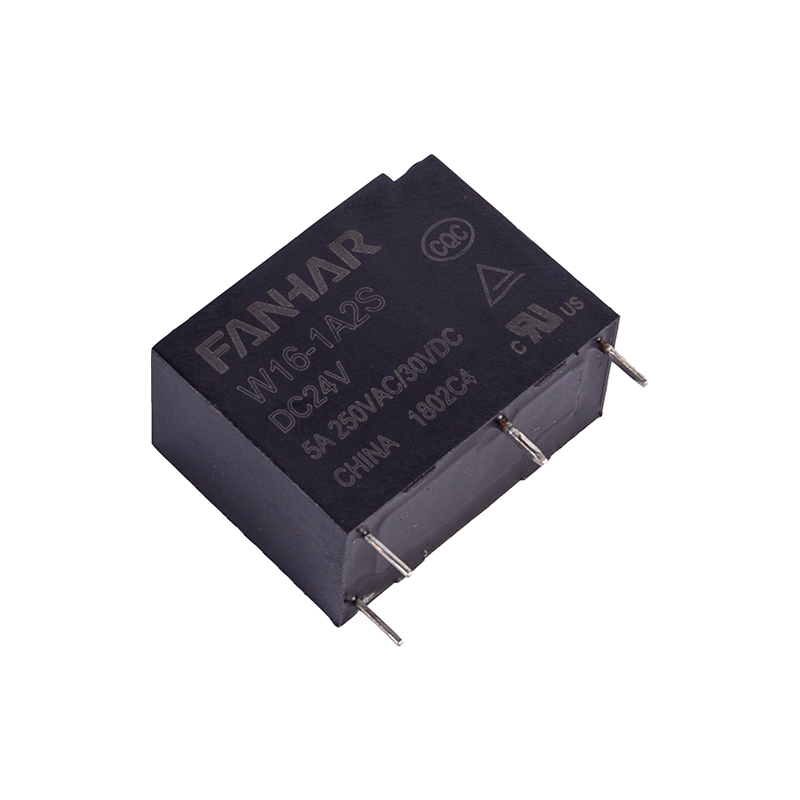

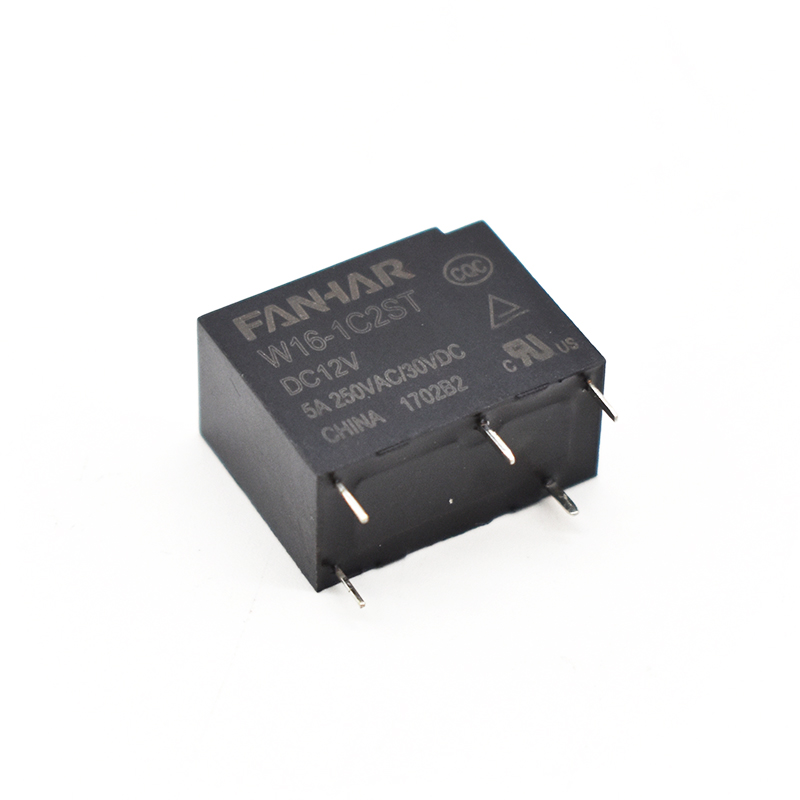

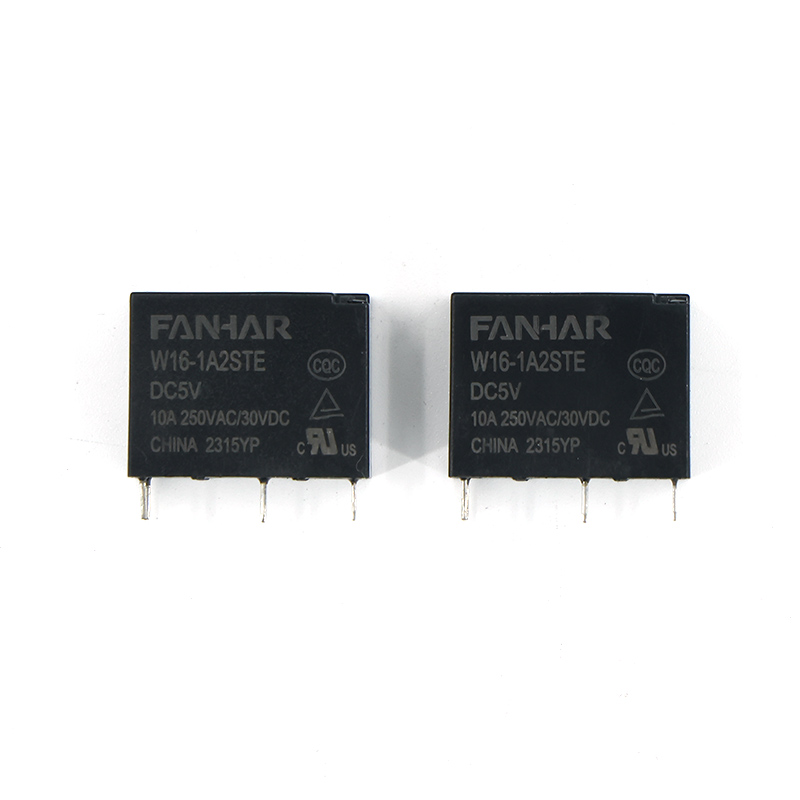

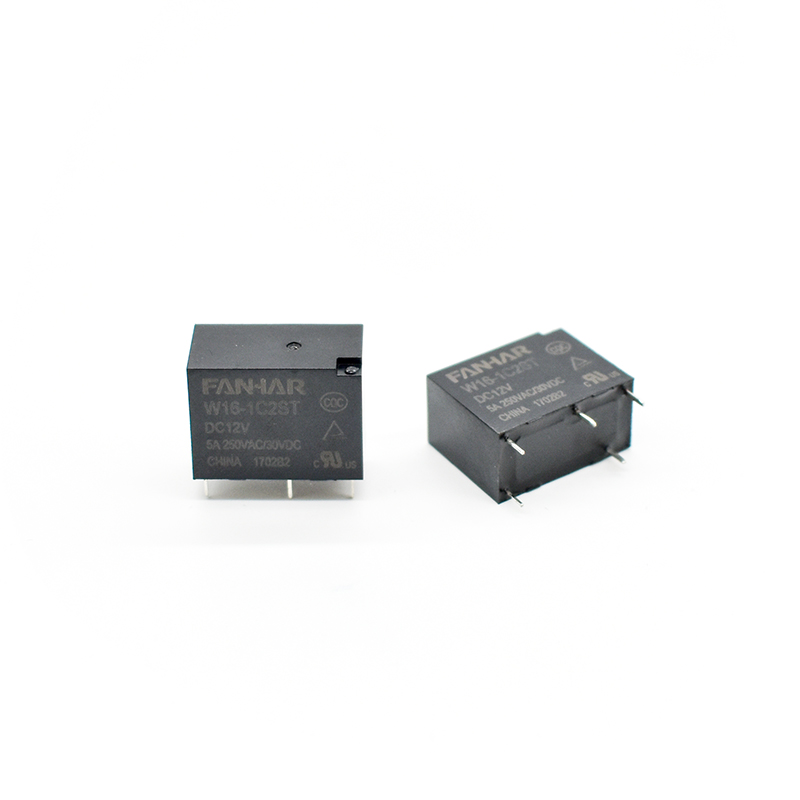

مرحل الطاقة W16 5A 10A متوافق مع UL TUV CQC

المواصفات

البند

بيانات الاتصال

ترتيب الاتصال

1 أ، 1 ب، 1 ج

مقاومة الاتصال (الأولي)

≥100mΩ(6VDC 1A)

مواد الاتصال

ني، أغسنو ₂

القيمة المقدرة

الحمل المقدر (حمل المقاومة)

5 أمبير     250 فولت تيار متردد/30 فولت تيار مستمر

10 أمبير   250 فولت تيار متردد/30 فولت تيار مستمر

ماكس. تبديل الجهد

277 فولت تيار متردد/30 فولت تيار مستمر

ماكس. التبديل الحالي

10 أ

القدرة القصوى للتبديل

2500 فولت أمبير/300 واط

الحد الأدنى المسموح به للتحميل

5 فولت تيار مستمر 100 مللي أمبير

الكهربائية

الأداء

مقاومة العزل (الأولي)

1000 ميجا أوم (500 فولت تيار مستمر)

قوة عازلة (الأولي)

بين الاتصالات المفتوحة

1000 فولت تيار متردد، 1 دقيقة

بين الملف والاتصالات

4000 فولت تيار متردد، 1 دقيقة

وقت التشغيل

≥10 مللي ثانية

وقت الافراج

≥5 مللي ثانية

ميكانيكية

الأداء

مقاومة الصدمات

وظيفية

98 م / ث ² (10 جرام)

مدمرة

980 م / ث ² (100 جرام)

مقاومة الاهتزاز

10 هرتز ~ 55 هرتز 1.5 ملم دا

التحمل

ميكانيكية

5 × 106 أوبس

الكهربائية(Room temperature)

5 أمبير   250 فولت تيار متردد/30 فولت تيار مستمر                       1×10 ⁵ العمليات (تشغيل/إيقاف = 1 ثانية/9 ثوانٍ)
10 أ  250VAC/30VDC                       5×10 ⁴ العمليات (تشغيل/إيقاف = 1 ثانية/9 ثوانٍ)

تشغيل

حالة

درجة الحرارة المحيطة

-40 درجة مئوية ~ 85/105 درجة مئوية

الرطوبة

5% إلى 90%

الإنهاء

ثنائي الفينيل متعدد الكلور

وزن الوحدة

حوالي 6 جرام

البناء

بلاستيك مختوم، مقاوم للتدفق
