الصفحة الرئيسية / أخبار / أخبار الصناعة / مرحل الطاقة FH12 40A للتحكم الصناعي واللحام البقعي ومعدات إمداد الطاقة

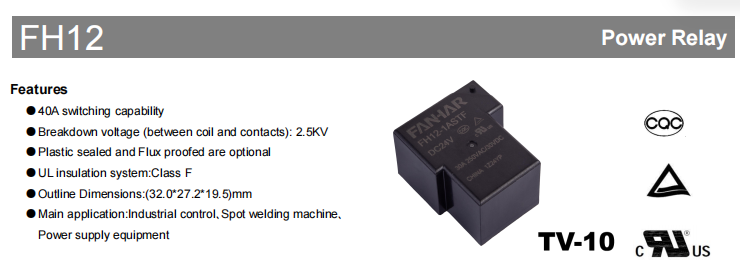

ال مرحل الطاقة FH12 تم تصميمه للتبديل عالي التيار في التحكم الصناعي وآلات اللحام النقطي ومعدات إمداد الطاقة. يتميز بأقصى تيار تحويل يبلغ 40 أ ، قوة عازلة 2500VAC بين الملف وجهات الاتصال ، و أ نظام العزل من الفئة F UL ، يوفر FH12 أداءً كهربائيًا موثوقًا للتطبيقات الصناعية الصعبة. متوفر في كليهما مختومة من البلاستيك و مقاوم للتدفق الإنشاءات، يمكن اختيارها وفقًا لبيئات التشغيل المختلفة.
1. الميزات الرئيسية للFH12 تتابع الطاقة
40 أ Switching Capability
ال FH12 supports a maximum switching current of 40 أ مع قدرة التحويل القصوى 7500 فولت أمبير ، مما يجعلها مناسبة للتطبيقات التي تتطلب تبديلًا موثوقًا للتيار العالي.
عزل كهربائي موثوق
ال relay provides an insulation resistance of 1000 ميجا أوم (500 فولت تيار مستمر) و a dielectric strength of 2500VAC بين الملف وجهات الاتصال المساعدة في الحفاظ على العزل الكهربائي الآمن أثناء التشغيل.
تكوينات الاتصال المتعددة
ال FH12 is available in three contact arrangements: 1A (Normally Open), 1B (Normally Closed), and 1C (Changeover).
مما يسمح للمستخدمين باختيار التكوين المناسب لتصميمات الدوائر المختلفة.
هيكل بلاستيكي محكم الغلق أو مقاوم للتدفق
يتوفر خياران للبناء: مقاوم للتدفق ومختوم بالبلاستيك.
وفقًا لورقة البيانات، يوصى باستخدام الإصدار المقاوم للتدفق للبيئات النظيفة، في حين أن الإصدار البلاستيكي المختوم مناسب للبيئات التي تحتوي على الغبار أو الغازات المسببة للتآكل مثل H₂S، وSO₂، وNO₂.
نظام العزل من الفئة F
ال FH12 complies with the نظام عزل UL Class F ، تلبية متطلبات العزل الدولية للمعدات الكهربائية الصناعية.

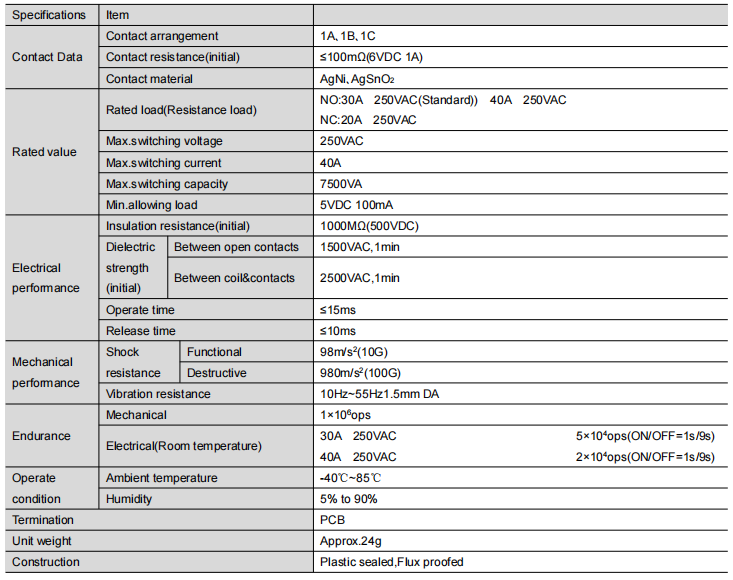

2. المواصفات الفنية
3. الأداء
ال FH12 is designed to provide consistent electrical and mechanical performance under specified operating conditions.
الأداء الكهربائي
- مقاومة العزل: 1000 ميجا أوم (500 فولت تيار مستمر)
- قوة العزل بين الاتصالات المفتوحة: 1500VAC لمدة دقيقة واحدة
- قوة العزل بين الملف والاتصالات: 2500VAC لمدة دقيقة واحدة
سرعة التشغيل
- وقت التشغيل: ≥15 مللي ثانية
- وقت الإصدار: ≥10 مللي ثانية
الأداء الميكانيكي
- مقاومة الصدمات الوظيفية: 98 م/ث² (10 جم)
- مقاومة الصدمات المدمرة: 980 م/ث² (100 جم)
- مقاومة الاهتزاز: 10 هرتز - 55 هرتز، سعة مزدوجة 1.5 مم
خدمة الحياة
- التحمل الميكانيكي: 1 × 10⁶ العمليات
- التحمل الكهربائي:
- 30 أمبير 250 فولت تيار متردد: عمليات 5 × 10⁴
- 40 أ 250VAC: 2 × 10⁴ العمليات

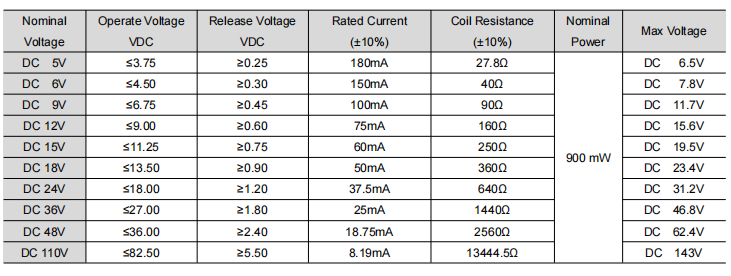

4. الفولتية لفائف المتاحة
ال FH12 supports multiple DC coil voltage options, including:
5 فولت، 6 فولت، 9 فولت، 12 فولت، 15 فولت، 18 فولت، 24 فولت، 36 فولت، 48 فولت، و110 فولت تيار مستمر ، مما يسمح للمرحل بمطابقة متطلبات جهد النظام المختلفة.
5. التطبيقات النموذجية
وفقًا لورقة بيانات المنتج، تم تصميم FH12 بشكل أساسي من أجل:
مناسب لمعدات التحكم الصناعية التي تتطلب تبديلًا موثوقًا للأحمال عالية التيار.
ماكينات اللحام البقعي
مصممة لمعدات اللحام البقعي حيث يتطلب أداء تبديل التتابع المستقر.
معدات إمدادات الطاقة
ينطبق على معدات إمداد الطاقة التي تتطلب أداء تحويل يمكن الاعتماد عليه ضمن التصنيفات الكهربائية المحددة.

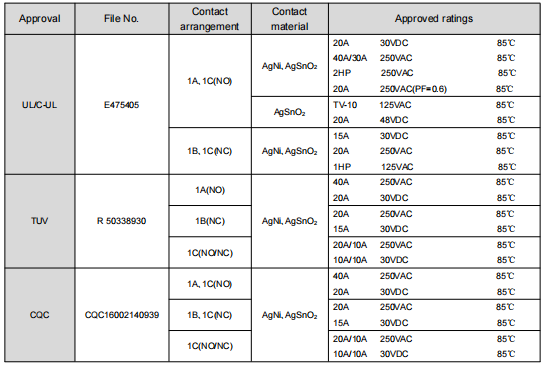

6 . شهادات السلامة
ال FH12 has obtained multiple safety approvals, including:UL / cUL ,TÜV ,CQC
ال approved ratings vary depending on the contact arrangement and contact material.
7. الأسئلة المتداولة (الأسئلة الشائعة)
Q1: ما هو الحد الأقصى لتيار التحويل لمرحل الطاقة FH12؟
ال FH12 supports a maximum switching current of 40 أ و a maximum switching capacity of 7500 فولت أمبير .
س2: ما هي ترتيبات الاتصال المتاحة؟
ال relay is available in 1A (مفتوح عادةً)، 1B (مغلق عادةً)، و1C (متغير) تكوينات الاتصال.
س3: ما هي خيارات جهد الملف المتاحة؟
ال FH12 supports DC coil voltages of 5 فولت، 6 فولت، 9 فولت، 12 فولت، 15 فولت، 18 فولت، 24 فولت، 36 فولت، 48 فولت، و110 فولت .
س 4: ما هي مواد الاتصال المتاحة؟
ال relay offers اجني و AgSnO₂ مواد الاتصال. ووفقا لورقة البيانات، AgSnO₂ يوصى باستخدام جهات الاتصال للتطبيقات ذات التيار العالي.
س5: ما هي درجة حرارة التشغيل التي يدعمها FH12؟
ال specified ambient operating temperature is -40 درجة مئوية إلى 85 درجة مئوية ، مع نطاق رطوبة التشغيل 5% إلى 90% .
س6: ما هي الشهادات التي تمتلكها FH12؟
ال FH12 has obtained UL/cUL، TÜV، وCQC شهادات السلامة، مع تقييمات معتمدة اعتمادًا على تكوين المنتج.
8. الاستنتاج
ال مرحل الطاقة FH12 40A يجمع بين قدرة التبديل العالية والعزل الكهربائي الموثوق به وتكوينات الاتصال المتعددة وخيارات البناء المرنة في تصميم مضغوط. دعم الفولتية لفائف العاصمة من 5 فولت إلى 110 فولت ومصدقة من UL/cUL، TÜV، وCQC ، وهو مصمم للتحكم الصناعي وآلات اللحام النقطي ومعدات إمداد الطاقة ضمن ظروف التشغيل المحددة.
للحصول على معلومات فنية إضافية، أو تفاصيل الطلب، أو دعم اختيار المنتج، يرجى الاتصال فنهار للإلكترونيات للحصول على أحدث وثائق منتج FH12 والمساعدة في التطبيق.
