مرحل الطاقة W12T 40A | مرحل ثنائي الفينيل متعدد الكلور لشحن المركبات الكهربائية والأنظمة الكهروضوئية

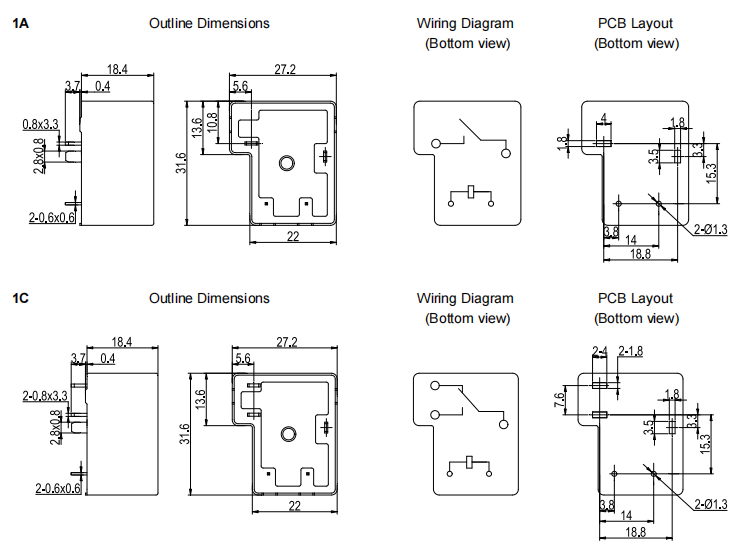

W12T هو مرحل طاقة 40 أمبير أطلقته شركة FANHAR Electronics، وهو مصمم لتطبيقات التحكم في الطاقة عالية الطاقة مثل السيارات الكهربائية وأكوام الشحن وأنظمة الطاقة المتجددة الكهروضوئية. يتميز المرحل بقدرة تبديل اتصال تبلغ 40 أمبير، وجهد تحمل عازل أقصى يبلغ 4000 فولت تيار متردد بين الملف وجهات الاتصال، وفجوة اتصال اختيارية تبلغ ≥2.1 مم. مع ضمان أداء التبديل عالي الحمل، فإنه يلبي أيضًا متطلبات العزل الكهربائي والسلامة في معدات الطاقة الجديدة. بفضل التصميم المدمج الذي يتم تركيبه على PCB، يبلغ قياس W12T 31.6 × 27.2 × 18.4 مم فقط ويتوفر في مجموعة واسعة من خيارات جهد الملف لتناسب احتياجات تصميم المعدات المختلفة. ويستخدم على نطاق واسع في أنظمة التحكم في الطاقة الجديدة.

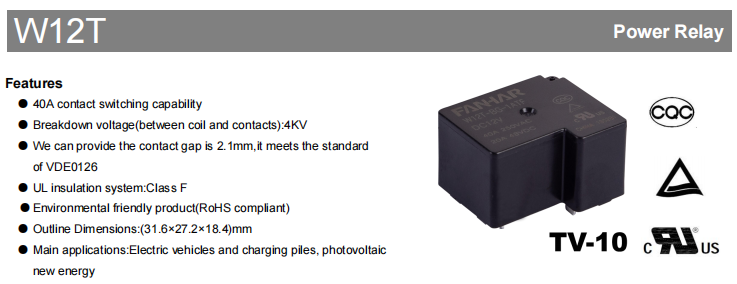

1. ميزات المنتج

قدرة تحويل عالية التيار 40A

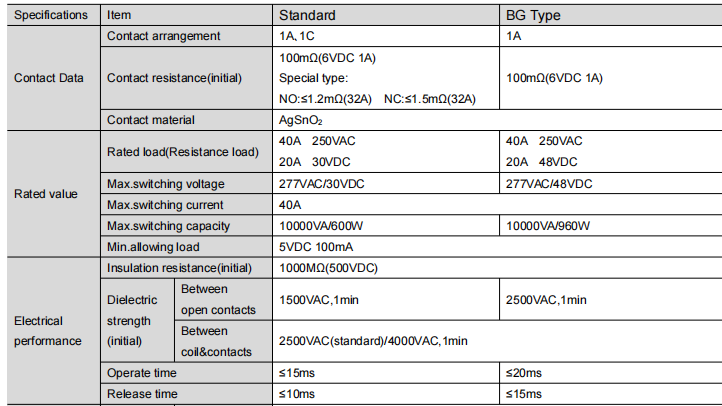

يحتوي W12T على حمل تحكم مقدر يبلغ 40 أمبير 250 فولت تيار متردد. النوع القياسي يدعم أحمال 20A 30VDC DC، في حين أن النوع BG يدعم أحمال 20A 48VDC DC. تصل قدرة التحويل القصوى إلى 10000VA، مما يلبي متطلبات التحكم في الطاقة للمعدات عالية الطاقة.

أداء عزل عالي لتعزيز سلامة النظام
لتلبية متطلبات العزل لمعدات الطاقة الجديدة، يوفر W12T عزلًا كهربائيًا ممتازًا:

الحد الأقصى لجهد تحمل العزل الكهربائي بين الملف وجهات الاتصال: 4000VAC

جهد تحمل العزل الكهربائي بين جهات الاتصال (نوع BG): 2500VAC

مقاومة العزل الأولية: 1000MΩ (عند 500VDC)

يساهم أداء العزل الفائق في تحسين السلامة والموثوقية التشغيلية.

فجوة الاتصال الاختيارية ≥2.1 مم
يوفر النوع W12T BG فجوة اتصال تبلغ ≥2.1 مم، وهو ما يتوافق مع المعيار الأوروبي للطاقة الكهروضوئية VDE0126. وهذا يلبي الطلب على مسافات عزل الاتصال الأكبر في بعض تطبيقات النظام الكهروضوئي.

مواد اتصال عالية الجودة
W12T تستخدم السلسلة AgSnO₂ (أكسيد الفضة والقصدير) كمادة تلامس. يُظهر AgSnO₂ مقاومة ممتازة للتآكل القوسي، ومقاومة اتصال منخفضة ومستقرة، وموصلية حرارية جيدة، وأداء متميز ضد اللحام. فهو يقلل بشكل فعال من الانحناء ويطيل عمر خدمة التتابع.

2. معلمات الأداء

مجموعة واسعة من خيارات جهد الملف
لاستيعاب تصميمات أنظمة التحكم المتنوعة، يتوفر W12T بفولتية ملف متعددة، بما في ذلك:
[ارجع إلى جدول مواصفات الملف في ورقة البيانات الأصلية]

الطاقة المقدرة للملف من النوع القياسي: 900 ميجاوات

الطاقة المقدرة للملف من نوع BG: 1400 ميجاوات

أداء ميكانيكي وكهربائي مستقر وموثوق
W12T balances mechanical and electrical endurance, maintaining stable switching performance over long-term operation. Key performance indicators:

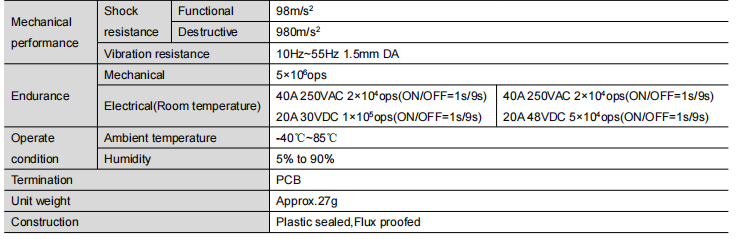

الحياة الميكانيكية: 5 ملايين عملية

الحياة الكهربائية:

40 أمبير 250 فولت تيار متردد: 20.000 عملية

20A 30VDC (النوع القياسي): 100,000 عملية

20A 48VDC (نوع BG): 50,000 عملية

وقت التشغيل (النوع القياسي): ≥15 مللي ثانية

وقت الإصدار (النوع القياسي): ≥10 مللي ثانية

نطاق درجة حرارة التشغيل: -40 درجة مئوية إلى 85 درجة مئوية ، مناسبة لمختلف تطبيقات المعدات الصناعية ومعدات الطاقة الجديدة.

موافقات السلامة المتعددة

W12T has obtained several domestic and international product certifications, including: أول / طريق مسدود، توف، CQC

تغطي هذه الشهادات تطبيقات حمل تيار متردد 40 أمبير و20 أمبير تيار مستمر، مما يدعم استخدام المنتج في الأسواق المختلفة.

3. مجالات التطبيق النموذجية

وفقًا لورقة بيانات المنتج، يتم استخدام W12T بشكل أساسي في:

المركبات الكهربائية (EV)

أكوام شحن مركبات الطاقة الجديدة

معدات الطاقة المتجددة الكهروضوئية (PV).

تلبي قدرتها العالية على تبديل التيار وأداء العزل متطلبات التحكم في الطاقة للتطبيقات المذكورة أعلاه.

4. لماذا تختار مرحل الطاقة W12T؟

باعتباره مرحل طاقة 40 أمبير مصممًا لقطاع الطاقة الجديد، يجمع W12T بين قدرة التحميل العالية وأداء العزل والموثوقية. تشمل المزايا الرئيسية ما يلي:

قدرة تبديل تحميل التيار المتردد 40A

ما يصل إلى 4000VAC عازل يتحمل الجهد بين الملف وجهات الاتصال

فجوة الاتصال الاختيارية ≥2.1 مم، متوافقة مع معيار VDE0126 PV

مجموعة واسعة من الفولتية لفائف من 5V إلى 110VDC

نظام عزل UL Class F

نطاق درجة حرارة التشغيل -40 درجة مئوية إلى 85 درجة مئوية

معتمدة من قبل UL، TÜV، CQC، إلخ.

مناسبة للسيارات الكهربائية، وأكوام الشحن، والطاقة الكهروضوئية، وغيرها من تطبيقات الطاقة الجديدة

5. ملخص

W12T series power relay, with its 40A high-current switching capability, 4000V high insulation withstand voltage, contact gap design compliant with VDE0126 PV standard, Class F insulation, and AgSnO₂ high-quality contact material, has become an important component choice for EV charging piles and photovoltaic new energy systems. The product has passed multiple international certifications including UL, TÜV, and CQC, and is offered in both standard and BG types with a broad selection of coil voltages, meeting diverse requirements across various application scenarios.
