مرحلات FH28: إلكترونيات السيارات عالية الأداء وحلول الأتمتة

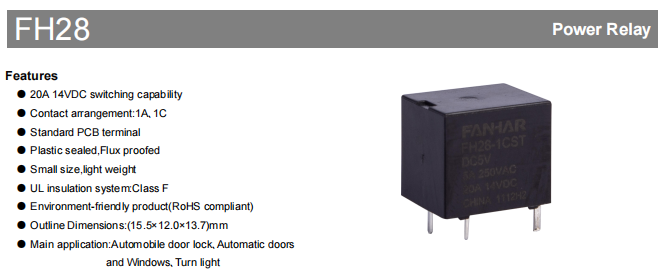

مرحل FH28 عبارة عن مرحل عالي الأداء مركب على PCB تم تصنيعه بواسطة شركة Zhejiang Fanhar Electronics Co., Ltd.، وهو مخصص لإلكترونيات السيارات وأنظمة التحكم الآلي.  يتميز هذا المرحل ببنية محكمة الغلق بالبلاستيك، ويمتلك قدرة تحويل تبلغ 20 أمبير عند 14 فولت تيار مستمر، وله أبعاد مدمجة تبلغ 15.5 × 12.0 × 13.7 ملم، ويزن حوالي 6 جرام، ويلتزم بلوائح RoHS البيئية.

أداء كهربائي ممتاز

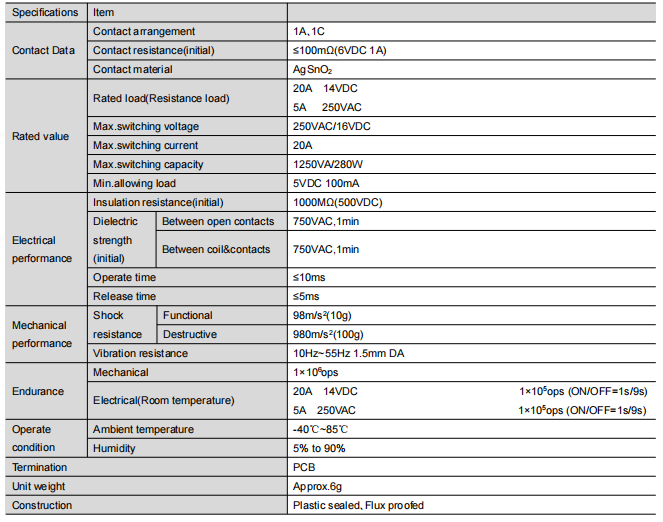

خصائص الاتصال

يتم استخدام مواد تلامس خاصة من السبائك، ويتم التحكم بدقة في مقاومة التلامس الأولية ضمن 100mΩ (حالة الاختبار 6VDC 1A).

تضمن مقاومة الاتصال المنخفضة تقليل فقدان إرسال الإشارة، وهي مناسبة بشكل خاص لأنظمة التحكم الدقيقة.

يتم معالجة سطح التلامس خصيصًا لمنع الانحناء بشكل فعال وإطالة عمر الخدمة.

سعة التحميل

تصميم مزدوج التصنيف: 20 أمبير/14 فولت تيار مستمر و5 أمبير/250 فولت تيار متردد.

أقصى قدرة تحويل تصل إلى 1250 فولت أمبير/280 واط لتلبية معظم متطلبات إلكترونيات السيارات.

الحد الأدنى للحمل المسموح به يصل إلى 5VDC/100mA، ويتكيف مع سيناريوهات تبديل الإشارة الصغيرة.

خصائص العزل

مقاومة عزل أولية تصل إلى 1000 ميجا أوم (جهد اختبار 500 فولت تيار مستمر)

جهد الاتصال البيني يتحمل 750 فولت تيار متردد لمدة دقيقة واحدة دون انقطاع

فئة العزل UL Class F لضمان السلامة والموثوقية في البيئات ذات درجات الحرارة المرتفعة.

سرعة الاستجابة

وقت استجابة سريع يبلغ ≥ 10 مللي ثانية لوقت الشفط و ≥ 5 مللي ثانية لوقت التحرير.

مناسبة بشكل خاص للأنظمة الإلكترونية الحديثة للسيارات التي تتطلب تبديل عالي التردد.

يضمن التصميم الأمثل للنظام الكهرومغناطيسي التشغيل المتسق

هيكل ميكانيكي متين وموثوق

يعكس التصميم الميكانيكي للمنتج الحكمة الهندسية:

حزمة مدمجة بأبعاد 15.5 × 12.0 × 13.7 ملم وتحكم في الوزن 6 جرام، مناسبة للتطبيقات ذات المساحة المحدودة

مقاومة ممتازة للاهتزاز، تتحمل صدمات تبلغ 980 م/ث² (10 جم)، تتكيف مع بيئات الاهتزاز مثل السيارات

أداء مستقر في بيئات الاهتزاز، والعمل بشكل موثوق في نطاق التردد من 10 هرتز إلى 55 هرتز بسعة 1.5 مم.

تمنع عملية الختم البلاستيكية بشكل فعال اختراق التدفق وتعزز موثوقية المنتج على المدى الطويل.

مجموعة واسعة من سيناريوهات التطبيق

تظهر مرحلات FH28 قيمتها في العديد من المجالات:

الأنظمة الإلكترونية للسيارات، مثالية للتحكم في قفل الباب، ونظام إشارة الانعطاف، والنوافذ الكهربائية.

في مجال الأتمتة الصناعية، فهي مناسبة للتحكم التلقائي في الأبواب، وجهاز قفل الأمان والمواضع الرئيسية الأخرى.

وفي مجال الأجهزة المنزلية، توفر تبديلًا موثوقًا به للتحكم في المنزل الذكي وأنظمة الستائر الأوتوماتيكية.

في مجال الأجهزة، فإنه يلعب دورًا مهمًا باعتباره المكون الأساسي لوحدة تبديل الإشارة.

إرشادات الاختيار المهني

نقاط التحديد لسيناريوهات التطبيق المختلفة:

تكوين الاتصال: 1A (مفتوح عادة) مناسب لدوائر التبديل البسيطة، و1C (التحويل) مناسب للسيناريوهات التي تتطلب وظائف التبديل.

القدرة على التكيف البيئي: مقاوم للتدفق للبيئات النظيفة، ومحكم الغلق بالبلاستيك للغازات المسببة للتآكل.

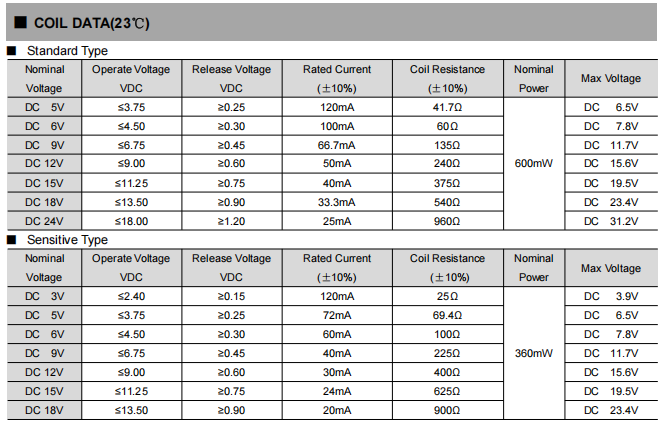

اقتراح مطابقة الجهد: الملف القياسي مناسب للجهد العادي، والملف الحساس (النوع L) أكثر ملاءمة لتطبيق الجهد المنخفض.

احتياطات التثبيت: تتطلب بيئات الاهتزاز العالية اهتمامًا خاصًا بطرق التثبيت لضمان اتصالات موثوقة.

التحقق الصارم من الموثوقية

لقد خضع المنتج لاختبارات وتحقق صارم:

اختبار عمر الحمل: 100,000 عملية تحت تيار مستمر 14 فولت/20 أمبير، وأكثر من مليون عملية تحت تيار متردد 250 فولت/5 أمبير.

اختبار القدرة على التكيف البيئي: -40 درجة مئوية ~ 85 درجة مئوية دورة درجة الحرارة، 90% رطوبة نسبية في البيئة الساخنة والرطبة التحقق على المدى الطويل

اختبار الموثوقية الميكانيكية: اهتزاز 55 هرتز، تأثير 10 جرام والتحقق من الظروف القاسية الأخرى.

اختبار متانة المادة: لا تزال مادة التلامس تحتفظ بخصائص تلامس جيدة بعد الاستخدام طويل الأمد.

اقتراحات التطبيق العملي

الاحتياطات في التطبيقات الهندسية:

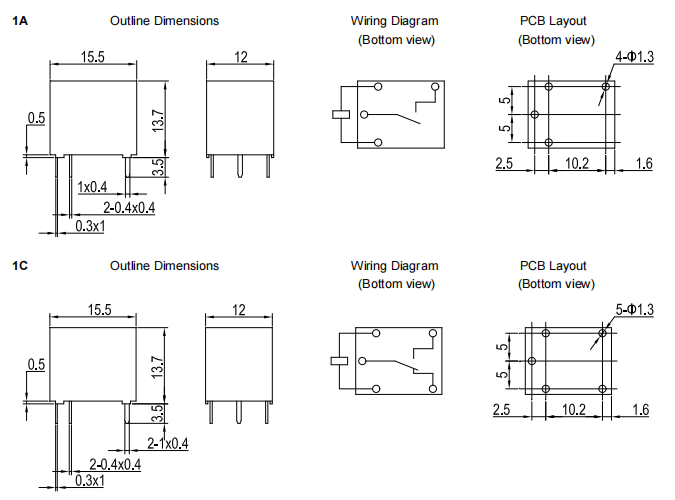

اتبع بدقة رسومات الأبعاد عند تصميم ثنائي الفينيل متعدد الكلور، مع إيلاء اهتمام خاص للمسافة بين الدبوس البالغة 10.2 مم.

يجب أن يتم التخطيط بخلوص كهربائي كافٍ، مع مراعاة الحاجة إلى تبديد الحرارة لتجنب ارتفاع درجة الحرارة الموضعية.

تجنب تجاوز الحد الأقصى من المعلمات المقدرة، وتجنب الصدمات الميكانيكية والسقوط.

الصيانة الدورية للتحقق من حالة الاتصال والحفاظ على بيئة العمل نظيفة.

أصبحت مرحلات FH28 خيارًا مهمًا لإلكترونيات السيارات وأجهزة التحكم الصناعية نظرًا لمعايير الأداء الاحترافية وأداء الجودة الموثوق به. من خلال الابتكار المستمر، توفر شركة Zhejiang Fanhar Electronics حلول ترحيل موثوقة للسوق.
