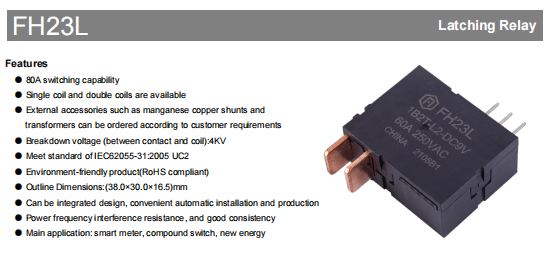

ال FH23L هو الأداء العالي تتابع الإغلاق الكهربائي مصممة للعدادات الذكية والمفاتيح المركبة وتطبيقات الطاقة الجديدة. بفضل قدرة التحويل القوية البالغة 80 أمبير والأداء الكهربائي الممتاز، يحافظ FH23L على التشغيل المستقر في البيئات القاسية ويلبي متطلبات معيار IEC62055-31:2005 UC2.

المزايا الأساسية

كفاءة في استخدام الطاقة: يتطلب تصميم الاحتفاظ المغناطيسي طاقة كهربائية فقط أثناء حالة التبديل، مما يقلل بشكل كبير من استهلاك الطاقة

الحمل الفائق: تيار تحويل بحد أقصى 80 أمبير، سعة تحويل 15000 فولت أمبير، يلبي الطلب العالي على الطاقة

يدوم طويلاً: عمر ميكانيكي يصل إلى 100000 دورة، عمر كهربائي 5000 دورة (معيار UC2)

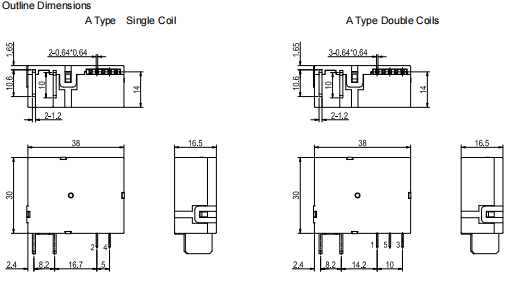

تصميم مضغوط: حجم صغير 38.0 × 30.0 × 16.5 ملم، سهل التركيب الآلي

الامتثال البيئي: منتج أخضر متوافق مع RoHS

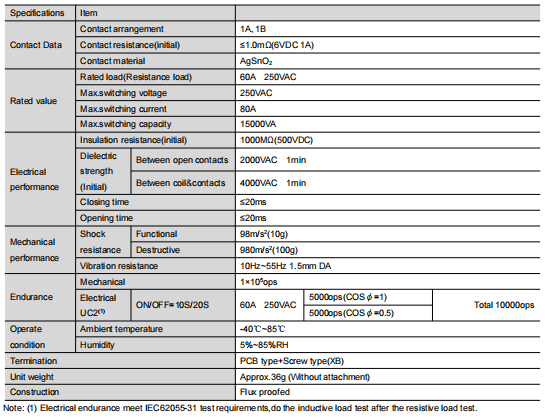

أبرز المعلمات التقنية

الخصائص الكهربائية

مقاومة الاتصال: .01.0mΩ (القيمة الأولية)

مقاومة العزل: 1000MΩ (500VDC)

قوة تحمل الجهد: 2000VAC (1 دقيقة)

وقت التبديل: ≥20 مللي ثانية (إغلاق/قطع الاتصال)

التكيف البيئي

درجة حرارة التشغيل: -40 درجة مئوية ~ 85 درجة مئوية نطاق درجة حرارة واسع

نطاق الرطوبة: 5% ~ 85% ر

مقاومة الاهتزاز: 10 هرتز ~ 55 هرتز، سعة 1.5 مم

مقاومة الصدمات: وظيفية 98 م/ث² (10 جم)، مدمرة 980 م/ث² (100 جم)

تكوينات متعددة الاستخدامات

ال FH23L provides flexible configuration options to meet the needs of different applications:

خيارات نوع الملف

إصدار ملف واحد: توفير المساحة، وتبسيط الأسلاك

إصدار الملف المزدوج: تحكم مستقل في الفتح والإغلاق، تشغيل أكثر موثوقية

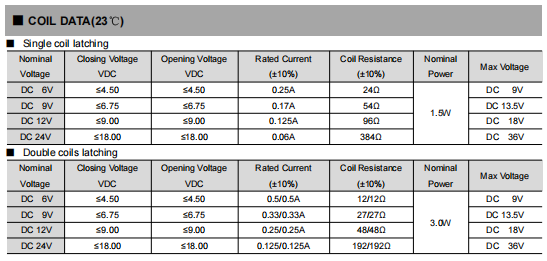

مواصفات الجهد

يدعم مجموعة متنوعة من الفولتية DC: 6V / 9V / 12V / 24V، كل مواصفات الجهد توفر معلمات جهد حجب / تحرير مفصلة

الملحقات الاختيارية

الملحقات الخارجية مثل محولات النحاس والمنجنيز والمحولات متوفرة وفقا لمتطلبات العملاء

سيناريوهات التطبيق النموذجية

نظام القياس الذكي: تحكم دقيق، تشغيل منخفض استهلاك الطاقة

معدات الطاقة الجديدة: محولات الطاقة الشمسية، نظام التحكم في طاقة الرياح

جهاز التبديل المركب: تبديل الدائرة ذو الموثوقية العالية

نظام المنزل الذكي: تركيب السكك الحديدية DIN، وتوفير المساحة

توصيات التثبيت والاستخدام

جهد القيادة الموصى به هو 1 ~ 1.5 مرة من الجهد المقنن

عرض النبض ≥50 مللي ثانية، وتجنب التنشيط لفترات طويلة (أكثر من دقيقة واحدة)

يوصى باللحام الموضعي لمحطات التحميل، وتجنب اللحام بإعادة التدفق أو اللحام الموجي

تأكد من حالة المرحلات قبل الاستخدام، وأعد ضبطها إذا لزم الأمر

خدمة مخصصة

يدعم FH23L التخصيص الشخصي، بما في ذلك مواد الاتصال ونوع تركيب PCB وتكوين الملف وما إلى ذلك. يمكن لفريقنا الهندسي أن يوفر لك الدعم الفني والحلول الاحترافية.

اتصل بنا اليوم للحصول على التكوين الأمثل لمرحلات الإغلاق الكهربائية FH23L، مما يوفر حلول تحويل موثوقة لجهاز القياس الذكي الخاص بك ومشاريع الطاقة الجديدة!

ال FH23L Latching Relay delivers high-performance switching with 80A capacity and 15000VA rating, featuring energy-efficient operation (zero power in steady state) and extended lifespan (100,000 mechanical operations). Its compact 38×30×16.5mm design withstands extreme temperatures (-40℃ to 85℃), making it ideal for smart meters, renewable energy systems, and industrial automation. Available in single/dual coil configurations (6-24VDC) with custom accessory options, this RoHS-compliant, ISO-certified relay offers reliable power control.
