FH37 التتابع الصناعي

ال تتابع FH37 هو مكون تحكم عالي الموثوقية مصمم بشكل أساسي للمواقف الصناعية القاسية. إنه يدمج قدرة تحويل عالية تصل إلى 15 أمبير، وتكوينات اتصال مرنة، وهيكل ميكانيكي قوي، وميزات تركيب مريحة. يشتمل المنتج على تصميم مقاوم للتدفق ويأتي مع غطاء غبار شفاف، ويدعم أوضاع التثبيت المتعددة، ومتوافق مع مقابس التتابع المختلفة. وهي تسعى إلى توفير حل موثوق وطويل الأمد وقابل للصيانة بسهولة للتحكم في الحمل لأنظمة الأتمتة الصناعية. توفر هذه المواصفات نظرة عامة شاملة على خصائصها التقنية ومعلمات الأداء لدعم اختيارك وتطبيقك.

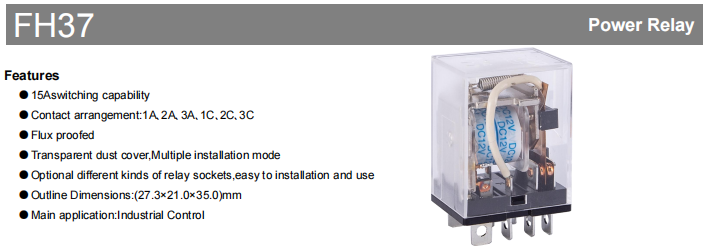

ميزات المنتج الأساسية

ال main strength of the FH37 relay lies in its outstanding electrical and mechanical performance. It has a switching capability of up to 15A, accommodating loads of 250VAC and 30VDC, with a maximum switching capacity of 3750VA (450W). The relay contacts consist of AgSnO₂ (Silver Tin Oxide), providing conductivity and extended durability.

ال design emphasises convenience and reliability for industrial applications. The flux-proof design safeguards internal components from contamination during soldering, while the transparent dust cover facilitates straightforward visual assessment of the relay condition. With compact dimensions of 27.3 × 21.0 × 35.0 mm and a PCB insertion mounting style, it is suitable for high-density layouts. Its modular design further simplifies installation and maintenance.

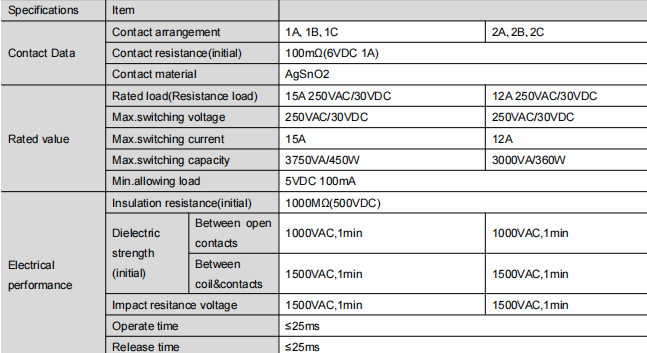

المواصفات الفنية التفصيلية

الأداء الكهربائي

تكوينات الاتصال: متوفرة بأشكال مثل 1A، 1B، 1C، إلخ.

مقاومة التلامس الأولية: ≥ 100mΩ (يتم قياسها عند 6VDC، 1A).

الحمل المقدر: 15 أمبير @ 250 فولت تيار متردد / 30 فولت تيار مستمر (حمل مقاوم).

الحد الأقصى لجهد التحويل: 250VAC / 30VDC.

الحد الأقصى لتيار التحويل: 15A.

مقاومة العزل: ≥ 1000MΩ (عند 500VDC).

قوة عازلة:

بين جهات الاتصال المفتوحة: 1000VAC لمدة دقيقة واحدة.

بين الملف وجهات الاتصال: 1500 فولت تيار متردد لمدة دقيقة واحدة.

سرعة التبديل: وقت التشغيل ≥ 25 مللي ثانية، وقت الإصدار ≥ 25 مللي ثانية.

الحياة الكهربائية: 100,000 عملية عند حمل مقاوم مقدر (15 أمبير، 250 فولت تيار متردد/30 فولت تيار مستمر)، مع دورة تشغيل/إيقاف مدتها 1 ثانية/9 ثوانٍ في درجة حرارة الغرفة.

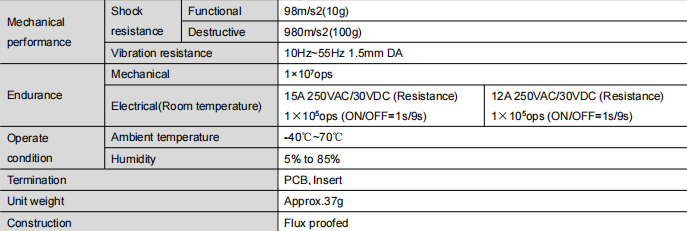

الأداء الميكانيكي والبيئي

الحياة الميكانيكية: ما يصل إلى 10,000,000 عملية.

مقاومة الصدمات:

الوظيفية: 98 م/ث² (10 جم).

مدمر: 980 م/ث² (100 جم).

مقاومة الاهتزاز: 10 هرتز - 55 هرتز، 1.5 ملم DA.

درجة حرارة التشغيل: -40 درجة مئوية إلى 70 درجة مئوية.

رطوبة التشغيل: من 5% إلى 85% رطوبة نسبية (بدون تكاثف).

الخصائص البدنية

نوع المحطة الطرفية: نمط إدخال ثنائي الفينيل متعدد الكلور.

الوزن: تقريبا. 37 جرام.

البناء: تصميم مختوم مقاوم للتدفق.

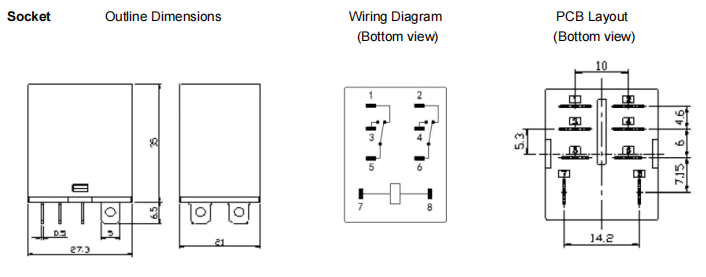

معلومات التثبيت والأبعاد

للحصول على مواضع ثقب التثبيت التفصيلية وأبعاد التخطيط، يرجى الرجوع إلى رسومات المنتج (الفهرس المرجعي: [38، 113، 925، 346]).

ملاحظات التسامح:

تفاوتات الأبعاد التفصيلية:

≥ 1 مم: ± 0.2 مم

1 مم و<5 مم: ±0.3 مم

≥5 مم: ± 0.5 مم

تفاوتات تخطيط ثنائي الفينيل متعدد الكلور (ما لم يتم تحديدها): ±0.1 مم

ملخص

ال FH37 series relay stands as a reliable foundation for التحكم الصناعي التطبيقات، وذلك بفضل قدرتها العالية على التبديل، وطول العمر الميكانيكي والكهربائي الاستثنائي، والمرونة البيئية القوية، وتصميم التثبيت الذي يركز على المستخدم. فهو لا يلبي المتطلبات الصارمة للتشغيل الموثوق به في البيئات الصعبة فحسب، بل يعزز أيضًا إمكانية صيانة النظام من خلال بنيته الشفافة والمعيارية. عندما تختار FH37، فإنك تحصل على جزء أساسي من نظام التحكم الخاص بك والذي سيدوم ويكون مستقرًا.
