FH39 التتابع الصناعي

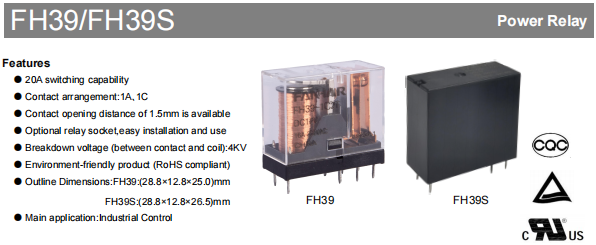

مرحلات سلسلة FH39 وFH39S عبارة عن مرحلات صناعية عالية الأداء مصممة خصيصًا لتطبيقات التحكم الصناعي. تتميز بقدرة تحويل قصوى تبلغ 20 أمبير ومتوفرة مع ترتيبات اتصال 1A و1C، فهي تلبي متطلبات احتياجات التحكم في الدوائر المختلفة. متوافقة مع معايير RoHS، هذه المنتجات الصديقة للبيئة مناسبة للبيئات الصناعية الصعبة.

في أنظمة التحكم الصناعية الحديثة، تؤثر موثوقية المرحل بشكل مباشر على الاستقرار التشغيلي للمعدات بأكملها. تم تصميم المرحلات من سلسلة FH39 وFH39S لهذا الغرض - مع ميزة أساسية تصل إلى 20 أمبير، بالإضافة إلى تكوينات الاتصال المرنة والتصميم الكهربائي القوي، يمكنها التعامل بثقة مع مجموعة متنوعة من سيناريوهات التطبيقات الصناعية المعقدة.

قدرة تحويل عالية للأحمال المطلوبة

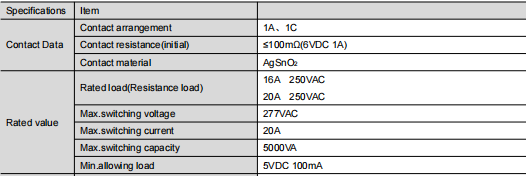

كمرحلات صناعية، تتفوق سلسلة FH39 في المعلمات الكهربائية. إنها تدعم اثنين من مواصفات الحمل المقدرة: 16 أمبير و20 أمبير عند 250 فولت تيار متردد، مع أقصى جهد تحويل يبلغ 277 فولت تيار متردد وقدرة تحويل قصوى تبلغ 5000 فولت أمبير. وهذا يعني أنه يمكنهم التعامل بشكل موثوق مع التحكم في المحرك، وإدارة الطاقة، وأنظمة التدفئة والتهوية وتكييف الهواء، والمزيد.

تستخدم مادة التلامس AgSnO₂ (أكسيد القصدير الفضي)، الذي يضمن التوصيل الجيد مع توفير مقاومة اللحام وتآكل القوس. يؤدي هذا إلى إطالة عمر خدمة المنتج بشكل كبير في تطبيقات التبديل المتكررة. لتلبية معايير السلامة المختلفة، توفر سلسلة FH39 أيضًا خيارًا بفجوة اتصال مقاس 1.5 مم، مما يعزز العزل الكهربائي في حالة الاتصال المفتوحة. فيما يتعلق بترتيبات الاتصال، تتوفر تكوينات 1A (SPST-NO) و1C (SPDT)، مما يسمح بالتكيف المرن مع متطلبات منطق التحكم المختلفة.

جهد عالي التحمل وحماية متعددة المستويات لسلامة النظام

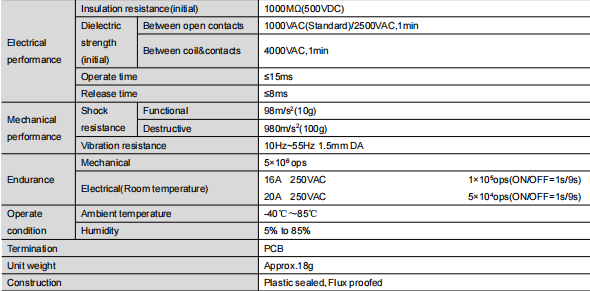

في البيئات الصناعية ذات الجهد العالي، يعد أداء العزل بين الملف وجهات الاتصال أمرًا بالغ الأهمية. تعمل سلسلة FH39 بقوة في هذا المجال: تصل قوة العزل الكهربائي بين الملف وجهات الاتصال إلى 4000 فولت تيار متردد، بينما يتوافق جهد التحمل بين جهات الاتصال المفتوحة مع معيار 1000 فولت تيار متردد، مع توفر إصدار اختياري عالي التحمل بقدرة 2500 فولت تيار متردد. علاوة على ذلك، فإن مقاومة العزل الأولية أكبر من 1000 ميجا أوم (تم اختبارها عند 500 فولت تيار مستمر)، مما يمنع بشكل فعال مخاطر تسرب التيار ويضمن سلامة النظام بشكل عام.

يأخذ تصميم حاوية المنتج أيضًا في الاعتبار مدى تعقيد بيئات الاستخدام الواقعية. للحصول على بيئات داخلية نظيفة، يمكن اختيار النوع المقاوم للتدفق. إذا كان سيتم نشر المعدات في مواقع صناعية تحتوي على غازات مسببة للتآكل مثل H₂S، أو SO₂، أو NO₂، أو غبار كبير، فيوصى بالنوع المحكم الغلق بالبلاستيك لتحسين مقاومة الرطوبة والغبار والتلوث.

خيارات متعددة لجهد الملف للتكيف المرن

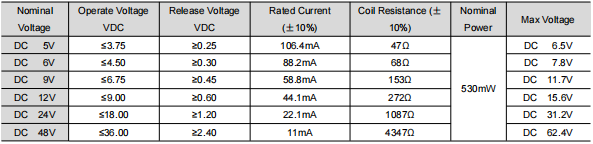

تقدم سلسلة FH39 مجموعة متنوعة من مواصفات جهد الملف من 5 فولت إلى 48 فولت تيار مستمر، وكلها بقدرة اسمية موحدة تبلغ 530 ميجاوات. سواء كانت وحدة تحكم إلكترونية ذات جهد منخفض أو نظام تحكم 24V أو 48V متوافق مع معايير الصناعة، فإن النموذج المطابق متاح. تم تصميم جهد التشغيل والإفراج لكل درجة جهد بشكل معقول لضمان الالتقاط والتسرب الموثوق به حتى أثناء تقلبات الجهد. وقت التشغيل هو ≥15 مللي ثانية، ووقت التحرير هو ≥8 مللي ثانية، مما يلبي متطلبات سرعة الاستجابة لمعظم تطبيقات التحكم الصناعية.

هيكل مدمج لسهولة التركيب

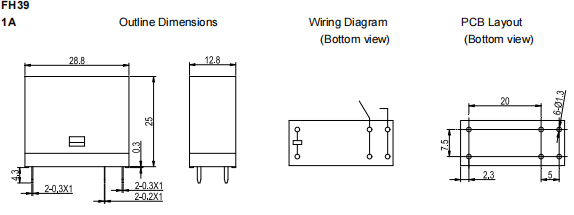

في المعدات ذات مساحة التثبيت المحدودة، غالبًا ما تصبح الأبعاد المادية للمكونات عامل اختيار رئيسي. تبلغ أبعاد FH39 الخارجية 28.8 × 12.8 × 25.0 ملم، في حين أن FH39S أطول قليلاً حيث تبلغ 28.8 × 12.8 × 26.5 ملم. يتميز كلاهما بمحطات ثنائي الفينيل متعدد الكلور مناسبة للإدخال والإنتاج الآلي. يسمح تصميمها المدمج بسهولة التركيب على لوحات التحكم ذات المساحة المحدودة أو داخل صناديق التوزيع، مما يترك مساحة أكبر للتخطيط العام.

ومن الجدير بالذكر أن مقبس التتابع المخصص الاختياري متاح لهذه السلسلة. وهذا يسمح بتوصيل الأسلاك والاستبدال بسرعة دون لحام، مما يقلل بشكل كبير من وقت تشغيل المعدات وصيانتها، ويقلل تكاليف الصيانة في الموقع، ويعزز مرونة الاستخدام.

المتانة والقدرة على التكيف البيئي

بفضل التحمل الميكانيكي لأكثر من 5 ملايين عملية والقدرة على التحمل الكهربائي الممتاز تحت الأحمال المقدرة، فإن سلسلة FH39 مناسبة تمامًا لمهام التحكم التي تتضمن العمل المتكرر. نطاق درجة حرارة التشغيل هو -40 درجة مئوية إلى 85 درجة مئوية، ويغطي الغالبية العظمى من البيئات الصناعية الداخلية والخارجية. وتضمن قدرته على التكيف مع مستويات الرطوبة من 5% إلى 85% أداءً مستقرًا وموثوقًا حتى في الظروف الرطبة.

فيما يتعلق بمقاومة الضغط الميكانيكي، يمكن لسلسلة FH39 أن تتحمل الصدمات الوظيفية التي تبلغ 98 م/ث² والصدمات المدمرة التي تبلغ 980 م/ث². إنه يحافظ على أداء مستقر في ظل ظروف الاهتزاز (10 هرتز إلى 55 هرتز، سعة مزدوجة 1.5 مم)، مما يدل على موثوقيته الهيكلية أثناء النقل والتشغيل.

توصيات الاختيار والاستخدام

للاستفادة الكاملة من أداء مرحلات سلسلة FH39، يجب ملاحظة عدة نقاط أثناء التثبيت والاستخدام: أولاً، تجنب إسقاط أو تعريض المرحلات لتأثيرات قوية لمنع التأثير على الدقة الهيكلية الداخلية. ثانيًا، حدد نوع العلبة المناسب بناءً على البيئة الفعلية؛ بالنسبة للمواقع شديدة التلوث، يعد النوع البلاستيكي المحكم ضروريًا. أخيرًا، عند تصميم تخطيط ثنائي الفينيل متعدد الكلور، ارجع إلى متطلبات التسامح في المواصفات: بالنسبة للأبعاد الخارجية ≥1 مم، يجب أن يكون التسامح ±0.2 مم؛ للأبعاد التي تتراوح بين 1 مم و5 مم، يكون التسامح ±0.3 مم؛ للأبعاد ≥5mm، التسامح هو ±0.5mm. يوصى بالتحكم في التفاوت المسموح به لتخطيط PCB نفسه في حدود ±0.1 مم.

ملخص

بفضل قدرتها على حمل التيار العالي 20 أمبير، وجهد العزل العالي 4000 فولت تيار متردد، ومجموعة واسعة من اختيارات الملفات، والتصميم الهيكلي المدمج، تبرز مرحلات FH39 وFH39S كمنتجات موثوقة في مجال التحكم الصناعي، مما يوفر الأداء والمرونة. سواء تم استخدامها في معدات التشغيل الآلي، أو أنظمة الطاقة، أو وحدات التحكم في الأجهزة المنزلية، فإنها توفر ضمان تحويل مستقر وآمن. إذا كنت تبحث عن مرحل صناعي فعال من حيث التكلفة لمشروعك القادم، فمن المؤكد أن سلسلة FH39 تستحق الاهتمام.
