مرحل التحكم ثلاثي الطور: الحارس الذكي للطاقة الصناعية

في أنظمة الطاقة الصناعية والتجارية الحديثة، يعد التيار المتردد ثلاثي الطور هو القوة الدافعة الأساسية التي تمد العالم بالطاقة. من محركات المصانع والضواغط إلى أجهزة تكييف الهواء المركزية في المباني الكبيرة، يعتمد تشغيلها المستقر على حماية مكون رئيسي - مرحل التحكم ثلاثي الطور. ستقدم هذه المقالة تحليلاً شاملاً لهذا الجهاز، يغطي كل شيء بدءًا من تعريفه الأساسي وحتى تطبيقاته الذكية. وسوف يشرح لماذا يعتبر "الحارس الذكي" لأنظمة الطاقة الصناعية.

التعريف الأساسي: أكثر من مجرد محول — واجهة ذكية

مرحل التحكم ثلاثي الطور، والمعروف أيضًا باسم "الموصل" عندما يتعلق الأمر بقيادة أحمال عالية الطاقة، هو جهاز تحويل يعمل بالكهرباء مصمم خصيصًا لصنع وكسر والتحكم في أحمال التيار المتردد ثلاثية الطور. تكمن قيمته الأساسية في قدرته على التحكم بأمان في تحويل دائرة طاقة رئيسية ثلاثية الطور ذات طاقة أعلى بكثير (على سبيل المثال 380 فولت تيار متردد أو أعلى) باستخدام دائرة إشارة تحكم منخفضة الطاقة (على سبيل المثال 24 فولت تيار مستمر أو 110 فولت تيار متردد). يحقق هذا التصميم "التحكم في الكبير بالصغير، والقوي بالضعيف"، مما يعزل المشغلين بشكل أساسي عن الدائرة الرئيسية الخطيرة ذات الجهد العالي.

يكمن الاختلاف الرئيسي عن المرحل القياسي في قدرته على حمل التيار والغرض من التصميم. تُستخدم المرحلات القياسية عادةً في دوائر التحكم أو للأحمال الصغيرة أحادية الطور، في حين يتم تعزيز نقاط الاتصال وأنظمة إخماد القوس والهيكل الميكانيكي لمرحل التحكم ثلاثي الطور من أجل الأحمال المتوازنة ثلاثية الطور وتيارات التدفق العالية أثناء التشغيل/الإيقاف والتشغيل المتكرر. إنها في الأساس واجهة التنفيذ الحرجة بين أنظمة الأتمتة ونظام الطاقة الرئيسي، مما يوفر نقطة اتصال موحدة وموثوقة للتكامل مع PLCs (وحدات التحكم المنطقية القابلة للبرمجة)، أو DCS (أنظمة التحكم الموزعة)، أو المشغلات الناعمة، أو أنظمة إدارة الطاقة.

القيمة الأساسية: حجر الزاوية متعدد الأبعاد للسلامة وحماية الأصول والاستمرارية

تنبع ضرورة نشر مرحلات التحكم ثلاثية الطور من المتطلبات الصارمة للبيئات الصناعية للسلامة والموثوقية والكفاءة.

حاجز الأمان الأساسي : يوفر حاجز أمان حيوي لموظفي التشغيل والصيانة. يمكن للمهندسين التحكم عن بعد في المعدات ذات الجهد العالي والطاقة العالية الموجودة على أرضية المصنع من على بعد عشرات الأمتار، ضمن أمان غرفة التحكم ذات الجهد المنخفض، عبر أزرار الضغط أو واجهة الإنسان والآلة (HMI)، مما يقلل بشكل كبير من المخاطر المرتبطة بالتشغيل المباشر لمجموعة المفاتيح الكهربائية ذات الجهد العالي.

حماية الأصول الحرجة : المحركات والمعدات الدوارة الأخرى هي الأصول الصناعية الأساسية. غالبًا ما تكون "القتلة" الأكثر فتكًا هي فقدان الطور وعدم التوازن والحمل الزائد وانخفاض الجهد. تعمل مرحلات التحكم جنبًا إلى جنب مع وحدات الحماية الحرارية المغناطيسية المستقلة أو مرحلات التحميل الزائد الإلكترونية لتشكيل نظام حماية مزدوج الطبقة. على سبيل المثال، يمكن أن تؤدي حالة فقدان الطور إلى زيادة التيار في المرحلتين المتبقيتين من المحرك قيد التشغيل. يمكن أن تصل هذه الزيادة إلى 1.73 مرة طبيعية. هذا يمكن أن يؤدي إلى ارتفاع درجة الحرارة والإرهاق السريع. يؤدي الخلل الشديد في توازن الجهد إلى توليد تيارات تسلسلية سلبية. تسبب هذه التيارات تسخينًا واهتزازًا إضافيين. ومع ذلك، يمكن للمرحل اكتشاف الدائرة ومقاطعتها خلال عشرات المللي ثانية، وبالتالي منع حدوث أضرار كارثية.

مؤسسة الاستمرارية التشغيلية وكفاءة الطاقة : يمثل التوقف غير المخطط له خسارة كبيرة في الإنتاج الصناعي. من خلال الحماية الوقائية، تتجنب المرحلات توقف الإنتاج والإصلاحات التي تستمر لأيام أو حتى أسابيع بسبب احتراق المحرك. كما أنها تضمن أن المعدات تعمل تحت الجهد المقنن والظروف المتوازنة. تشير الدراسات إلى أن عدم توازن الجهد على المدى الطويل بنسبة 3.5% يمكن أن يرفع درجة حرارة المحرك بنسبة 25%، ويقلل الكفاءة، ويزيد من استخدام الطاقة. من خلال المراقبة وتوفير الإنذارات، تحث المرحلات المستخدمين على تحسين جودة الشبكة، مما يوفر تكاليف الطاقة بشكل مباشر.

التمكين المادي للأتمتة والذكاء : إنها "الوحدة" الأولية التي تشكل أساس كل منطق الأتمتة المعاصر. سواء كان تنفيذ بدء تشغيل ستار دلتا للمحرك، أو بدء/إيقاف تسلسلي لأجهزة متعددة أو الاستجابة لإشارات درجة الحرارة/الرطوبة من نظام إدارة المبنى، فإن التنفيذ النهائي يعتمد على الفتح والإغلاق الموثوقين لمرحل التحكم ثلاثي الطور.

تطور المراقبة الذكية: من الحماية السلبية إلى التشخيص النشط

إن أحدث مرحلات التحكم ثلاثية الطور هي أكثر بكثير من مجرد وحدات تبديل بسيطة. وهم الآن قادرون على مراقبة وتشخيص جودة الطاقة عبر الإنترنت كجزء من وظائفهم المتكاملة. إنهم "يستمعون" باستمرار إلى "الحالة الصحية" للإمداد ثلاثي المراحل ويحللونها.

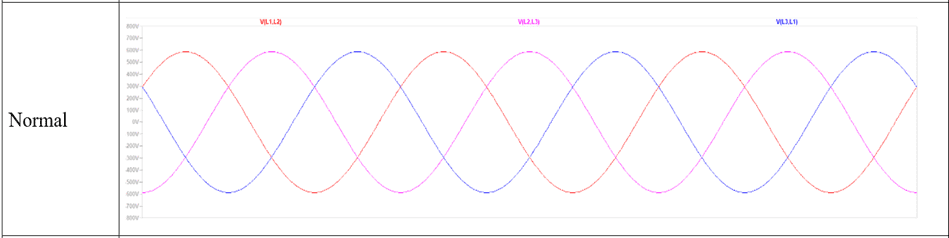

شبكة طاقة مثالية ثلاثية الطور

تشمل الحالات غير الطبيعية الخاضعة للمراقبة والحماية الأولية ما يلي:

خسارة المرحلة: يحدث ذلك بسبب نفخ المصهر أو اللحام/الفشل في الاتصال بالموصل أو الأسلاك المكسورة أو الوصلات السائبة.

تسلسل المرحلة غير صحيح : المعدات ذات متطلبات اتجاه الدوران، مثل المضخات والمراوح، تكون عرضة للانعكاس الميكانيكي أو حتى للتلف إذا كان تسلسل الطور غير صحيح.

اختلال الجهد : يحدث هذا بسبب التوزيع غير المتكافئ للحمل على مرحلة واحدة. ويحدث ذلك أيضًا بسبب مشكلات الشبكة. وينتج عن المعاوقة غير المتماثلة. عادةً ما يتطلب عدم توازن الجهد الذي يتجاوز 2% الانتباه.

الجهد الزائد والجهد المنخفض : قد تؤدي تقلبات الجهد التي تتجاوز قدرة المعدات إلى إتلاف العزل أو التسبب في عدم كفاية عزم الدوران وارتفاع درجة الحرارة.

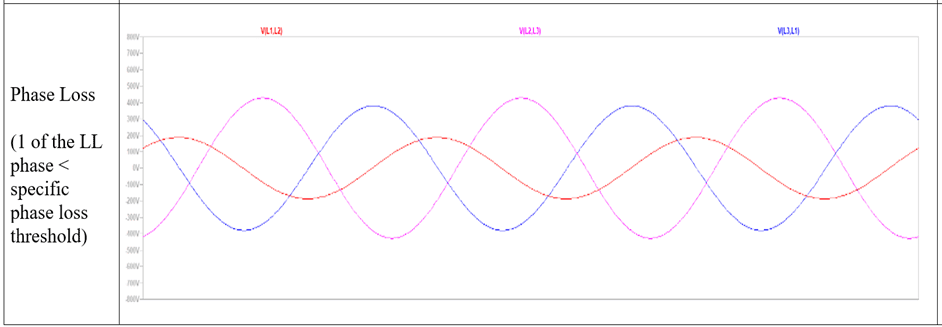

شبكة طاقة ثلاثية الطور مع فقدان أحادي الطور

بناءً على العمق الوظيفي، يمكن تصنيف مرحلات المراقبة على النحو التالي:

النوع الأساسي : يراقب فقدان المرحلة وتسلسل المرحلة.

النوع القياسي : يضيف مراقبة أساسية لاختلال الجهد الكهربي، الزائد/المنخفض.

النوع المحسن/الذكي: يوفر عتبات قابلة للبرمجة، وتأخيرات زمنية، وحسابات غير متماثلة، وقد يدمج المراقبة الحالية، وقياس الطاقة، وحتى تحميل البيانات عبر واجهات الاتصال.

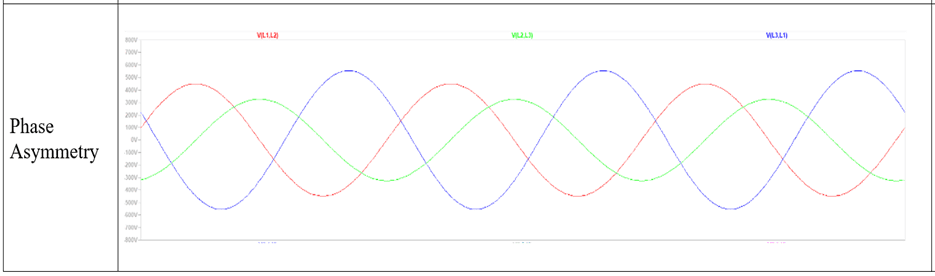

شبكة طاقة ثلاثية الطور مع عدم تناسق الطور

عندما تتجاوز أي معلمة عتبة الأمان المحددة مسبقًا، فإن الدائرة المنطقية الداخلية للمرحل تدفع جهات اتصال الإخراج لتغيير الحالة. وعادة ما يتم استخدام هذا لمقاطعة دائرة التحكم الخاصة بالموصل الرئيسي، وبالتالي إيقاف الجهاز. وقد يستخدم أيضًا مجموعة إضافية من جهات الاتصال المساعدة لإطلاق إنذارات مسموعة أو مرئية.

مبدأ العمل: المزيج المبتكر بين الكهرومغناطيسية وعلوم المواد

وهي تعمل على نفس الفكرة الأساسية مثل الكهرومغناطيسية الكلاسيكية، ولكن التصميمات الحديثة تستخدم العديد من التحسينات في المواد والهندسة الميكانيكية.

التنشيط وتوليد القوة : عند تطبيق جهد التحكم على الملف، يقوم المجال المغناطيسي المتولد بمغنطة القلب الثابت، مما يجذب القلب المتحرك (عضو الإنتاج). تضمن المادة العازلة للملف وتصميمه المتعرج مقاومة الحرارة على المدى الطويل وجهد التقاط دقيق.

ناقل الحركة الميكانيكي وإغلاق الاتصال: يتم نقل حركة عضو الإنتاج عبر وصلة ميكانيكية إلى جهات الاتصال الرئيسية والمساعدة. تتكون نقاط الاتصال الرئيسية عادة من سبائك ذات قاعدة فضية (مثل أكسيد الفضة والكادميوم أو أكسيد الفضة والقصدير)، والتي توفر موصلية جيدة ومقاومة للتآكل القوسي ومقاومة اتصال منخفضة. أثناء لحظة إغلاق التلامس، تضمن نوابض ضغط التلامس المدمجة ضغط التلامس الأولي، مما يقلل من مخاطر الارتداد واللحام.

إدارة القوس وكسره: يؤدي كسر التيارات العالية إلى توليد أقواس ذات درجة حرارة عالية. تستخدم المرحلات تقنية شلال القوس مع شبكات معدنية لتقسيم القوس وتبريده واستطالته من أجل الإطفاء السريع. وهذا هو المفتاح لضمان عمر الاتصال والقدرة على الكسر الآمن.

الافراج وإعادة تعيين : بمجرد اختفاء إشارة التحكم، تتم إزالة مغناطيسية الملف. يقوم زنبرك العودة، الذي يكون عادة أقوى من زنبرك التلامس، بدفع عضو الإنتاج بسرعة إلى موضعه الأصلي. يتم فصل جهات الاتصال في أسرع وقت ممكن لتقليل وقت الانحناء.

رسم تخطيطي نموذجي لأسلاك مرحل التحكم ثلاثي الطور

المكونات الأساسية ودليل الاختيار العلمي

يتكون مرحل التحكم النموذجي ثلاثي الطور من الأنظمة الفرعية الدقيقة التالية:

النظام الكهرومغناطيسي: تتضمن المكوك، والملف، والقلب الثابت المصنوع من صفائح الفولاذ السيليكونية المغلفة على شكل E أو U، والقلب المتحرك. إن تصميم صفائح السيليكون الفولاذية، التي تتميز بالنفاذية العالية وانخفاض فقدان التيار الدوامي، يضمن كفاءة عالية واستهلاك منخفض للطاقة وتوليد حرارة منخفض.

نظام الاتصال:

جهات الاتصال الرئيسية: هناك ثلاثة أزواج تحمل تيار الدائرة الرئيسية، والتي لها مساحة كبيرة ومتطلبات مواد عالية.

جهات الاتصال المساعدة: بالنسبة لدوائر التحكم، عادةً ما تكون تصميمات المكونات الإضافية المعيارية للتكوين المرن، مما يوفر إشارات مفتوحة بشكل طبيعي (NO) ومغلقة بشكل طبيعي (NC).

نظام قمع القوس: يتكون في الغالب من غطاء قوسي مصنوع من السيراميك أو البلاستيك عالي القوة ومجموعة داخلية من ألواح الفاصل الفولاذية المطلية بالنحاس.

الآلية والضميمة: غلاف بلاستيكي أو حراري عالي القوة يوفر العزل والحماية (تصنيف IP) والدعم الميكانيكي.

طريقة الاختيار العلمي المكونة من خمس خطوات:

تحديد خصائص الحمل: تحديد ما إذا كان الحمل عبارة عن محرك أم فرن مقاومة أم محول؟ تتضمن المعلمات الرئيسية تيار بدء تشغيل المحرك (عادةً 5-7 أضعاف التيار المقنن) ودورة التشغيل (على سبيل المثال S1 للخدمة المستمرة أو S3 للخدمة الدورية المتقطعة).

مطابقة المعلمات الكهربائية:

الجهد لفائف: يجب أن يتطابق تمامًا مع جهد مصدر التحكم (قيمة التيار المتردد/المستمر).

تصنيف التشغيل الحالي (أي) : تم تحديد الجهد الذي يمكن أن تحمل به جهات الاتصال الرئيسية التيار. يجب أن يكون أكبر من تيار الحمل الكامل (FLC). بالنسبة لأحمال المحرك، ضع في اعتبارك الصدمة الحرارية أثناء بدء التشغيل واترك هامشًا يتراوح بين 10-15%.

تصنيف جهد العزل (Ui) وجهد تحمل النبض (Uimp) : يجب أن يتطابق مع مستوى الشبكة.

حدد فئة الوظيفة والأداء:

فئة الاستخدام: AC-3 (تشغيل/إيقاف محرك القفص السنجابي) أو AC-1 (الحمل المقاوم) هي الأكثر شيوعًا. تتطلب فئة AC-3 قدرة كسر أعلى.

احتياجات المراقبة: هل مراقبة الجهد مطلوبة؟ هل هناك حاجة إلى عتبات وتأخيرات قابلة للتعديل؟ هل هناك حاجة إلى ذاكرة الخطأ والإشارة؟

الحياة الكهربائية والحياة الميكانيكية : يشير إلى عدد العمليات الموثوقة في ظل الظروف المقدرة. تحقق من طريقة التثبيت (سكة DIN أو برغي)، والعدد المطلوب من جهات الاتصال المساعدة وما إذا كانت هناك حاجة إلى وحدات تعشيق ميكانيكية أو مؤقت/اتصالات للتحكم القابل للعكس.

تأكيد التثبيت والملحقات: تحقق من طريقة التثبيت. يمكن أن يكون هذا سكة DIN أو برغي. تحقق أيضًا من العدد المطلوب من جهات الاتصال المساعدة. وما إذا كانت هناك حاجة إلى وحدات تعشيق ميكانيكية أو مؤقت/اتصالات للتحكم القابل للعكس.

الملاءمة البيئية: النظر في درجة الحرارة المحيطة. ضع في اعتبارك الرطوبة. النظر في الغبار. النظر في الغازات المسببة للتآكل. النظر في الاهتزاز. حدد تصنيف الحماية المناسب (رمز IP). حدد المادة/العملية المناسبة.

تطبيقات الصناعة والتوقعات المستقبلية

يعد مرحل التحكم ثلاثي الطور مكونًا أساسيًا متعدد الاستخدامات، حيث تشمل التطبيقات ما يلي:

التصنيع: تتطلب الأدوات الآلية والناقلات وآلات القولبة بالحقن والضواغط التحكم في المحرك.

البنية التحتية: المضخات، المراوح، وحدات مناولة الهواء، كبائن توزيع الإضاءة.

الطاقة الجديدة: يتم استخدام الخزانات التي تتوافق مع معيار ربط الشبكة في العاكسات الكهروضوئية، ويتم استخدام التحكم في وحدة الطاقة لمحطات الشحن.

أتمتة البناء: التحكم الآلي لمضخات المياه المنزلية ومضخات الحريق ومعدات التهوية.

تشير اتجاهات التنمية المستقبلية بوضوح نحو الذكاء العميق والتكامل:

مراقبة الحالة والصيانة التنبؤية: سوف تدمج مرحلات الجيل التالي أجهزة استشعار أكثر تقدمًا قادرة على مراقبة تآكل التلامس، وارتفاع درجة الحرارة، وصحة الملف، واستخدام الخوارزميات للتنبؤ بالعمر الإنتاجي المتبقي، مما يتيح التحول من "الاستبدال المجدول" إلى "الصيانة عند الطلب".

التكامل العميق في إنترنت الأشياء الصناعي: من خلال دمج بروتوكولات إيثرنت الصناعية مثل Profinet وEtherCAT وModbus TCP وما إلى ذلك، ستصبح المرحلات بمثابة عقد ذكية في شبكة IIoT، وتحميل البيانات في الوقت الفعلي حول معلومات التيار والجهد واستهلاك الطاقة والحالة والإنذار، وتوفير البيانات الأساسية للتوائم الرقمية وإدارة الطاقة.

تكامل السلامة الوظيفية: يتيح دمج وظائف السلامة المتوافقة مع معايير مثل IEC 61508 أو ISO 13849، مثل Safe Torque Off (STO)، الاستخدام المباشر في أنظمة التحكم في السلامة في المباني، مما يبسط تصميم حلقة الأمان.

دمج الجهاز والتصغير: سوف تتكامل الوظائف بشكل أكبر مع تلك الخاصة بمحركات التردد المتغير، والمشغلات الناعمة، وأجهزة الحماية، مما يشكل وحدات تحكم ذكية للمحركات تجمع بين التحكم والحماية وتنظيم السرعة والتشخيص، بينما تزداد كثافة الطاقة بشكل مستمر.

الاستنتاج

لقد تطور مرحل التحكم ثلاثي الطور من مفتاح كهروميكانيكي بسيط إلى جهاز ذكي رئيسي يدمج مراقبة الطاقة وحماية المعدات وتنفيذ المنطق والحصول على البيانات. فهو حجر الزاوية المستقر لهرم الأتمتة الصناعية وجسر يربط عالم القوة المادية بعالم المعلومات الرقمية. يعد الفهم العميق لمبادئها وقيمتها وطرق اختيارها أمرًا ضروريًا ليس فقط لضمان التشغيل الموثوق للأجهزة الفردية ولكن أيضًا لبناء أنظمة طاقة صناعية حديثة آمنة وفعالة ومرنة وموجهة نحو المستقبل. وسيصبح دورها حيويًا بشكل متزايد في سياق الصناعة 4.0 وأهداف الكربون المزدوج.
