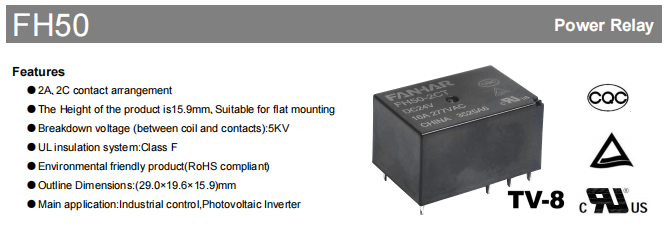

FH50 التتابع الصناعي

في عالم الأتمتة الصناعية والطاقة المتجددة الحالي سريع التغير، تجاوزت متطلبات مكونات النظام الأساسية - المرحلات - الدور الأساسي المتمثل في "تنشيط وإلغاء تنشيط الدوائر". ويجب عليها الآن تحمل البيئات الأكثر قسوة، والتعامل مع أحمال الطاقة الأعلى، وضمان طول العمر الطويل، والامتثال للوائح البيئية العالمية الصارمة. اليوم، نقدم تحليلًا متعمقًا لجهاز FH50 High-Power Relay، وهو جهاز عالي الأداء بقوة 16 أمبير مصمم خصيصًا للتطبيقات الصعبة مثل التحكم الصناعي والمحولات الكهروضوئية.

المزايا الأساسية

يمثل FH50 أكثر من مجرد مرحل؛ إنه التزام قوي باستقرار النظام. وتتجلى نقاط قوتها الأساسية في الجوانب التالية:

تصميم عالي الكثافة، تركيب مرن

بفضل الأبعاد المدمجة التي تبلغ 29.0 مم (طول) × 19.6 مم (عرض) × 15.9 مم (ارتفاع)، فإن حجمها الصغير يجعلها مناسبة تمامًا للتركيب المسطح. وهذا يوفر بشكل فعال مساحة PCB القيمة، ويتوافق تمامًا مع الاتجاه الحديث نحو التصغير والتصميم عالي الكثافة في المعدات الصناعية. كما أن بنيته خفيفة الوزن، التي يبلغ وزنها 16.5 جرامًا تقريبًا، تسهل أيضًا التجميع والإنتاج الآلي.

العزل الكهربائي والسلامة

جهد تحمل عالي للغاية: تصل قوة العزل الكهربائي بين الملف وجهات الاتصال إلى 5000 فولت تيار متردد مذهل. وهذا يضمن عزلًا كهربائيًا قويًا للنظام، وبالتالي حماية دوائر التحكم ذات الجهد المنخفض من الأخطاء في جانب الجهد العالي - وهي سمة حيوية في تطبيقات الجهد العالي مثل العاكسات الكهروضوئية.

تصنيف العزل: تصل مقاومة العزل الأولية إلى 1000MΩ (عند 500VDC)، مما يضمن تيار تسرب لا يُذكر.

نظام العزل UL Class F: يشير هذا إلى أن المواد العازلة يمكن أن تتحمل درجات حرارة تصل إلى 155 درجة مئوية، مما يوفر هامش أمان كبير وموثوقية محسنة.

قدرة قوية على التعامل مع الأحمال

الحمل المقدر 16 أمبير: يمكنه بسهولة التعامل مع حمل مقاوم 16 أمبير عند 277 فولت تيار متردد، مع قوة تحويل قصوى تصل إلى 4432 فولت أمبير. وهذا يكفي لتشغيل مختلف الآلات الصناعية والمحركات والسخانات وغيرها من الأجهزة.

اتصالات عالية الجودة: تستخدم مادة اتصال AgSnO2 (أكسيد القصدير الفضي) المستدامة بيئيًا. بالمقارنة مع AgCdO التقليدي، يوفر AgSnO2 مقاومة اللحام وتآكل القوس، مما يؤدي إلى أداء استثنائي في تطبيقات التيار العالي والتدفق العالي وإطالة العمر الكهربائي بشكل ملحوظ.

الحد الأدنى من قدرة التحميل: يدعم الحد الأدنى من الأحمال حتى 5VDC 100mA، مما يسمح باستخدامه في بعض سيناريوهات تبديل الإشارة، وبالتالي تعزيز تعدد استخداماته.

استجابة سريعة ومتانة عالية

التشغيل السريع: وقت التشغيل أقل من 10 مللي ثانية، وقت التحرير أقل من 5 مللي ثانية، مما يلبي متطلبات التفاعل السريع في أنظمة التحكم الصناعية.

القدرة على التكيف البيئي الواسع: يمتد نطاق درجة حرارة التشغيل من -40 درجة مئوية إلى 85 درجة مئوية، مع نطاق رطوبة يتراوح من 5% إلى 85%. يعمل بشكل موثوق في كل من البرد الشديد والحرارة الشديدة.

أداء ميكانيكي ممتاز: يتميز بمقاومة الصدمات بمقدار 10 جرام (التشغيل) و100 جرام (الكارثي)، بالإضافة إلى مقاومة الاهتزاز من 10 هرتز إلى 55 هرتز، 1.5 ملم DA. وهذا يضمن وظائف يمكن الاعتماد عليها في البيئات الصناعية المعرضة للاهتزازات والتأثيرات الميكانيكية.

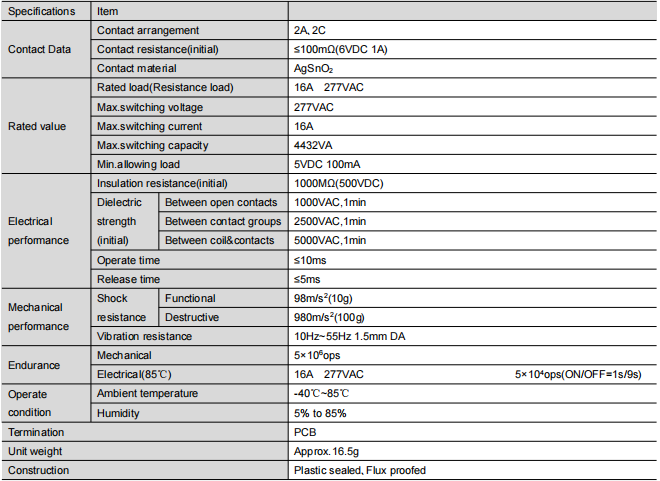

تحليل متعمق للمعايير الفنية (ضروري للاختيار)

ولمساعدتك في الاختيار الأكثر دقة، نقدم تفسيرًا أعمق للمعايير الفنية الرئيسية:

التطبيقات النموذجية: ما وراء الطاقة الكهروضوئية والتحكم الصناعي

في حين أن تطبيقاته الأساسية هي التحكم الصناعي والعاكسات الكهروضوئية، بناءً على أدائه، يتم استخدام FH50 أيضًا على نطاق واسع في:

المحولات الكهروضوئية: لدوائر التبديل والحماية على جانبي التيار المباشر والتيار المتردد. تتوافق خاصية الجهد العالي التحمل تمامًا مع بيئة الجهد العالي للأنظمة الكهروضوئية.

لوحات التحكم الصناعية: تعمل كوسيط بين أجهزة PLC، وأجهزة ضبط الوقت، وأجهزة التحكم في درجة الحرارة، والأحمال الخارجية، بما في ذلك المحركات، والصمامات اللولبية، والسخانات.

المنزل الذكي / أتمتة البناء: يُستخدم في تنظيم الإضاءة عالية الطاقة، وأنظمة التدفئة والتهوية وتكييف الهواء، وإدارة المضخات، وما إلى ذلك.

معدات شحن المركبات الكهربائية: في أكوام شحن التيار المتردد، تعمل كمكون رئيسي للتحكم التجريبي وتبديل الدائرة الرئيسية.

إدارة الطاقة: لتبديل الطاقة والتحكم في الإخراج في المعدات مثل UPS ومنظمات الجهد الكهربي.

دليل الاختيار والاستخدام: كيفية الاختيار الأفضل؟

تسلط الوثائق الضوء على نوعين هيكليين، وهما أساسيان لعملية الاختيار:

نوع الجريان والدليل:

البيئة الموصى بها: البيئات النظيفة، مثل داخل الأجهزة المنزلية أو خزائن التوزيع المكيفة. إنه يمنع بشكل فعال غازات التدفق من دخول المرحل أثناء عملية لحام ثنائي الفينيل متعدد الكلور.

ملحوظة: لا يوفر حماية كاملة ضد تسرب الغازات الخارجية المسببة للتآكل (مثل كبريتيد الهيدروجين وثاني أكسيد الكبريت وثاني أكسيد النيتروجين) والجسيمات.

نوع مختوم من البلاستيك:

البيئة الموصى بها: الظروف غير النظيفة أو الكاشطة، بما في ذلك المنشآت الكيميائية، أو الآلات الخارجية، أو ورش العمل ذات تركيزات الغبار المرتفعة. يتم عزل نقاط الاتصال الداخلية تمامًا عن البيئة الخارجية، مما يوفر مقاومة للتآكل وحماية من الغبار.

الخلاصة: إذا كانت لديك متطلبات شديدة للموثوقية على المدى الطويل أو لا تستطيع التنبؤ ببيئة التشغيل النهائية، فإن اختيار النوع البلاستيكي المحكم الغلق هو الحل الأكثر قوة.

تذكيرات التثبيت والتصميم

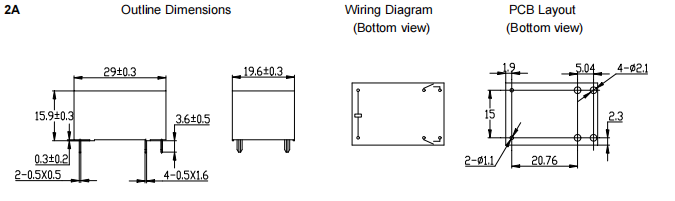

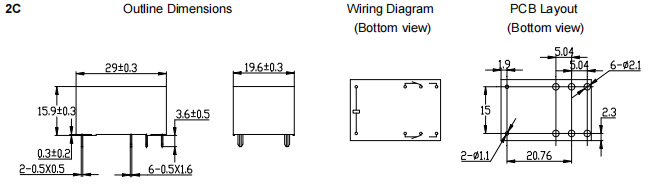

التقيد الصارم بالتسامح الموصى به لتخطيط ثنائي الفينيل متعدد الكلور (± 0.1 مم) وتحديد تفاوتات الأبعاد لضمان التركيب المناسب وجودة اللحام.

أثناء التعامل مع المنتج وتركيبه، تجنب إسقاطه أو تعريضه لصدمات قوية، لأن ذلك قد يسبب تغييرات في معلماته الداخلية.

ملخص وتوقعات

يمثل مرحل الطاقة العالية FH50، الذي يتميز بحجمه الصغير، وجهد العزل الذي يصل إلى 5 كيلو فولت، وسعة تحميل كبيرة تصل إلى 16 أمبير، وشهادات السلامة الدولية الشاملة (UL، TUV، CQC)، خيارًا هائلاً لقطاعات التحكم الصناعي والطاقة المتجددة. إنه يتجاوز مكون التبديل البسيط؛ فهو يعمل كحليف حيوي يضمن الأداء الدائم والموثوق لنظامك ويعزز القدرة التنافسية لمنتجاتك في السوق.

يعد FH50 خيارًا مثاليًا لأولئك الذين يسعون إلى الحصول على مرحل طاقة عالي الأداء وموثوق به، ويستحق الاستكشاف والتقييم. تواصل معنا على الفور للحصول على العينات والمساعدة الفنية، واسمح لـ FH50 بحماية مشروعك القادم!

إخلاء المسؤولية: يتم تجميع المعلمات الموجودة في هذه المقالة بناءً على أوراق البيانات العامة. للحصول على اختيار وتصميم محدد، يرجى الرجوع إلى أحدث ورقة بيانات رسمية. مواصفات المنتج عرضة للتغيير دون إشعار.
