خمس مزايا أساسية للمرحلات في المنطق والتحكم

في العصر الرقمي المدفوع بأشباه الموصلات، يعتبر الجهاز الكهروميكانيكي التقليدي المعروف باسم المرحل متينًا للغاية. إنها واجهة حيوية ومكون أساسي للسلامة ضمن النظام البيئي للأتمتة الصناعية؛ إنها ليست تقنية قديمة تتنافس مع الدوائر المتكاملة. باعتبارها جسرًا موثوقًا للتحكم في الطاقة، تقوم المرحلات بترجمة الأوامر الدقيقة لعالم الإلكترونيات الدقيقة ذات الجهد المنخفض بسلاسة وأمان إلى إجراءات عالية الطاقة داخل العالم المادي. فيما يلي خمس فوائد أساسية تجعل المرحلات دائمة، وفي بعض المجالات، لا يمكن استبدالها:

عزل كهربائي فائق وقدرة قوية على تبديل الطاقة

تكمن القوة الأساسية للمرحلات في بنيتها الفيزيائية القائمة على الكهرومغناطيسية، مما يحقق عزلًا كهربائيًا فيزيائيًا كاملاً بين دائرة التحكم (الملف) ودائرة الحمل (جهات الاتصال). العديد من أجهزة أشباه الموصلات غير قادرة على تحقيق حاجز الأمان الجوهري الناتج عن هذه العزلة.

السلامة وحماية المعدات ذات الجهد العالي: في التحكم الصناعي، قد تحتاج نقطة إخراج PLC 24 فولت إلى التحكم في محرك ثلاثي الطور 400 فولت. تعمل المرحلات كوسيط مثالي في هذا السيناريو. ولمنع إشارات التداخل هذه من التسبب في تلف وحدات التحكم الأساسية التي تبلغ قيمتها آلاف الدولارات، فإنها تمنع تمامًا ارتفاعات الجهد المحتملة والتيارات المفاجئة والقوى الدافعة الكهربائية المستحثة على جانب الحمل. هذه الحماية "متأصلة"، ولا تتطلب أي محولات ضوئية إضافية أو دوائر حماية.

القدرة على التكيف مع الحمل بشكل مرن: توفر اتصالات الترحيل تنوعًا استثنائيًا. ويمكن الاعتماد عليها للتبديل باستمرار ضمن المعلمات المقدرة، سواء كانت تدير الأحمال السعوية، أو الأحمال الحثية مع تيارات تدفق قوية (مثل المحركات أو المحولات) أو الأحمال المقاومة (مثل عناصر التسخين). يمكن لتطبيقات التحكم الصناعية الاستفادة من مرحلات الطاقة المتخصصة لإدارة التيارات التي تبلغ عدة عشرات من الأمبيرات بشكل مباشر. لديهم انخفاض منخفض في الجهد الكهربائي، مما يؤدي إلى انخفاض استهلاك الطاقة الذاتية وتوليد الحرارة نسبيًا.

توافق تحميل التيار المتردد/التيار المستمر الشامل: عادةً، يدعم نفس نموذج الترحيل كلاً من أحمال التيار المتردد والتيار المستمر (لاحظ الحاجة إلى قمع قوس التيار المستمر). توفر هذه المرونة فوائد كبيرة لتصميم المنتجات وإدارة المخزون.

التسامح البيئي لا مثيل له ومتانة النظام

في البيئات الصناعية القاسية، يفوق الاستقرار بكثير سرعات التبديل بالميكروثانية. الهيكل الكهروميكانيكي للمرحلات يجعلها أكثر قوة من المكونات الإلكترونية البحتة.

الحصانة الكهرومغناطيسية المتأصلة: تظهر ملفات الترحيل تسامحًا ملحوظًا مع إشارات التحكم، ولا تتأثر بتقلبات الجهد الطفيفة وضوضاء الإشارة. في البيئات ذات التداخل الكهرومغناطيسي المكثف (على سبيل المثال، بالقرب من آلات اللحام أو محولات الطاقة العالية)، قد تتعطل أجهزة التبديل القائمة على أشباه الموصلات بسبب التداخل. ومع ذلك، لن يتم تشغيل المرحلات بشكل خاطئ. وهذا ما لم يتم سحب جهد الملف بشكل مستمر إلى ما دون أو رفعه فوق عتبة التشغيل.

نطاق درجة حرارة التشغيل واسع للغاية: تعمل المرحلات الصناعية بثبات من -40 درجة مئوية إلى 85 درجة مئوية، مع تحمل بعض الطرز درجات حرارة أعلى. يمكن أن يختلف أداء أجهزة أشباه الموصلات بشكل كبير مع درجة الحرارة. وهذا يشمل المقاومة وسرعة التبديل. يمكن أن يؤدي ذلك إلى تدهور الأداء أو الانهيار الحراري عند درجات الحرارة المرتفعة. وفي كثير من الأحيان، يكون من الضروري إضافة المشتتات الحرارية أو تبريد الهواء القسري، مما يزيد من تعقيد النظام وتكلفته.

مقاومة الصدمات والاهتزازات والغبار: تُستخدم المرحلات المصممة خصيصًا لمقاومة الصدمات مع الهياكل الداخلية المعززة ومركبات التأصيص في تطبيقات الهاتف المحمول مثل النقل بالسكك الحديدية وآلات البناء. يضمن ذلك تشغيل اتصال مستقرًا في ظل الاهتزاز والتأثير المستمر، مما يمنع انقطاع الاتصال الزائف.  كما أن بنيتها المختومة تعمل أيضًا على منع دخول الغبار والرطوبة بشكل فعال، وهو ما يمثل تحديًا لا يمكن تحقيقه في كثير من الأحيان مع لوحات PCB المفتوحة.

الحد الأدنى من استكشاف الأخطاء وإصلاحها وراحة الصيانة الاستثنائية

بالنسبة للعملاء الذين يبحثون عن الحد الأدنى من وقت التوقف عن العمل والحد الأقصى من كفاءة الصيانة، فإن "إمكانية إدراك" و"قابلية الخدمة" للمرحل تمثل قيمته الأساسية.

رؤية الحالة في الوقت الفعلي: حتى عندما لا يتم تنشيطها، يتم عرض مواقع الاتصال للعديد من المرحلات بوضوح بواسطة أعلام المؤشرات الميكانيكية، بالإضافة إلى كونها مرئية من خلال نوافذ المراقبة. توفر "النقرة" المسموعة الكلاسيكية عند المشاركة للمهندسين سمعًا فوريًا ردود الفعل، مما يتيح التعريب السريع للخطأ الأولي.

عملية تشخيصية بدون أدوات متخصصة: يحتاج موظفو الصيانة إلى مقياس متعدد فقط لإجراء معظم عمليات التشخيص: قياس مقاومة الملف لتحديد الدوائر المفتوحة، وقياس مقاومة التلامس لتحديد الانحناء أو الالتصاق. وهذا يلغي الحاجة إلى أدوات تحليل منطقية باهظة الثمن أو أدوات تصحيح أخطاء البرامج، مما يقلل من عوائق الصيانة وتكاليف الأدوات.

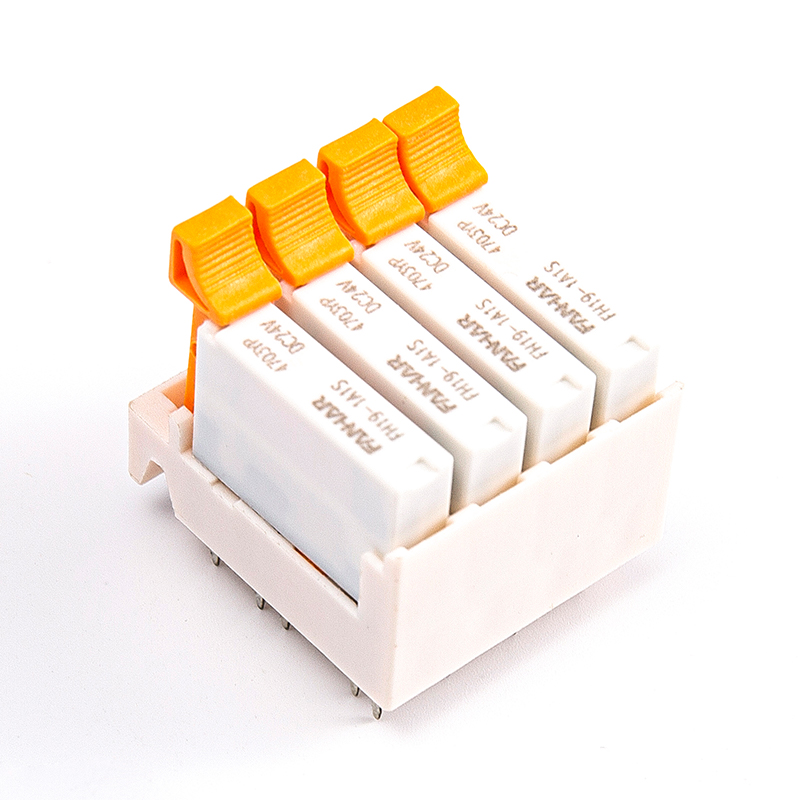

الاستبدال المعياري والعمر المتوقع: تستخدم المرحلات عادةً تركيب السكك الحديدية القياسية أو التثبيت على شكل المقبس. في خطوط الإنتاج أو المعدات الكبيرة، يؤدي استبدال مرحل واحد خلال دقائق عند فشل الدائرة إلى تقليل وقت توقف النظام بشكل كبير. بالإضافة إلى ذلك، يتم تحديد عمرها الافتراضي بوضوح من خلال "الحياة الميكانيكية" و"الحياة الكهربائية". يمكن للمستخدمين إجراء الصيانة الوقائية بطريقة علمية، على أساس تردد التشغيل ونوع الحمل. وهذا يتيح لهم استبدال الأجزاء على دفعات. يمكنهم القيام بذلك قبل نهاية العمر المتوقع لهم. وهذا يتجنب انقطاع الإنتاج.

فعالية من حيث التكلفة لا مثيل لها في الأنظمة الصغيرة والمتوسطة

في التطبيقات الحساسة من حيث التكلفة والتطبيقات الخاصة بالوظيفة، توفر حلول الترحيل قيمة اقتصادية إجمالية استثنائية.

استثمار أولي منخفض وتكاليف تطوير صفرية: بالنسبة لآلة أتمتة مخصصة أو خط إنتاج صغير، قد يتكون منطق التحكم من عشرات المرحلات والمؤقتات فقط. تعمل حلول الترحيل على التخلص من نفقات أجهزة PLC، ورسوم ترخيص البرامج، ووقت البرمجة الهندسي المكلف. بمجرد اكتمال الأسلاك، يتم إصلاح المنطق بشكل دائم والتحقق من صحته.

ميزة التكلفة الإجمالية للملكية: بالنسبة للتحكم المنطقي ذي الوظيفة الثابتة الذي يتطلب الحد الأدنى من التغييرات، يؤدي استقرار حلول الترحيل وقابليتها للصيانة إلى انخفاض إجمالي تكلفة الملكية بشكل استثنائي. إنها تقضي على المخاوف بشأن تعطل البرامج أو تداخل الفيروسات أو ترقيات البرامج الثابتة.

التكنولوجيا السلسة وانتقال المواهب: رسم تخطيطي سلمي - لغة برمجة PLC موحدة عالميًا - يرسم رموزه الرسومية ومفاهيمه المنطقية مباشرةً من دوائر التحكم في الترحيل. يتيح ذلك للكهربائيين المخضرمين والفنيين ذوي الخبرة فهم الأنظمة الحديثة المستندة إلى PLC وتصميمها وصيانتها بسلاسة، مما يقلل بشكل كبير من صعوبة وتكلفة ترقيات تكنولوجيا الشركات وتدريب الموظفين.

الضمانة النهائية في الأنظمة الحيوية للسلامة

في المجالات التي تنطوي على سلامة الإنسان والمعدات، فإن مبدأ التصميم الأساسي هو "آمن من الفشل". الخصائص الفيزيائية للمرحلات تجعلها

في نهاية المطاف ضمانات لبناء دوائر السلامة.

أوضاع الفشل المحددة والفصل القسري: هذا هو السبب الأساسي وراء عدم إمكانية استبدال المرحلات في دوائر السلامة. أثناء فقدان الطاقة، تعود جهات الاتصال المغلقة عادةً للمرحل فعليًا وقسرًا إلى الحالة المغلقة، بينما يتم فصل جهات الاتصال المفتوحة عادةً بالقوة. يتم تطبيق هذه الخاصية على نطاق واسع في دوائر التوقف في حالات الطوارئ، وأقفال أبواب الأمان، وحلقات الحماية من الحمل الزائد. يؤدي فقدان طاقة النظام على الفور إلى ظهور حالة آمنة - وهي آلية حماية بسيطة ومباشرة وموثوقة تمامًا والتي يفوق يقينها بكثير الحلول البرمجية المعرضة للفشل بسبب البرامج الهاربة أو عمليات إقفال الشرائح.

الامتثال لمعايير السلامة: لقد اجتازت العديد من وحدات ترحيل الأمان القائمة على المرحل حول العالم شهادة السلامة الوظيفية الصارمة. (على سبيل المثال، IEC 61508، ISO 13849). تحقق هذه الوحدات مستويات عالية من سلامة السلامة من خلال منطق الأجهزة مثل التكرار والمراقبة الذاتية والمراقبة المتبادلة، مما يجد استخدامًا واسع النطاق في القطاعات عالية المخاطر مثل تصنيع السيارات والتحكم في المصاعد.

تكرار الأجهزة المبسط: يمكن تحقيق التحكم في التكرار على مستوى الأجهزة بسهولة من خلال اتصالات سلسلة بسيطة (منطق AND) أو اتصالات متوازية (منطق OR) لجهات اتصال ترحيل متعددة. وهذا يجعل من الممكن بناء أنظمة تظل آمنة حتى في حالة فشل المكونات الفردية. يصعب على تكرار البرامج أن يطابق بديهية وموثوقية هذا التصميم الزائد.

بناء الأساسات الصناعية باستخدام تكنولوجيا أشباه الموصلات

إن المرحلات وتكنولوجيا أشباه الموصلات ليست بدائل، بل هي شركاء تكافليون. بينما نحتضن الدوائر المتكاملة ووحدات التحكم المنطقية القابلة للبرمجة (PLCs) لمعالجة الإشارات، والحساب عالي السرعة، والمنطق المعقد، تظل المرحلات حلفاء موثوقين للمهندسين في السيناريوهات التي تتطلب عزلًا عاليًا، وقدرة قيادة قوية، ومرونة شديدة في البيئة، وموثوقية وسلامة مطلقة، وإجمالي تكلفة دورة الحياة.

تلتزم فنهار بجلب الابتكار إلى بنية التتابع الكلاسيكية. من خلال تطوير مواد تلامس جديدة من سبائك الفضة لتقليل مقاومة التلامس وقمع الانحناء، وتحسين أنظمة الدوائر المغناطيسية لتقليل استهلاك الطاقة وتعزيز الحساسية، وتعزيز تقنيات الختم لتحسين القدرة على التكيف البيئي، فإننا نقدم باستمرار قيمة لعملائنا.
