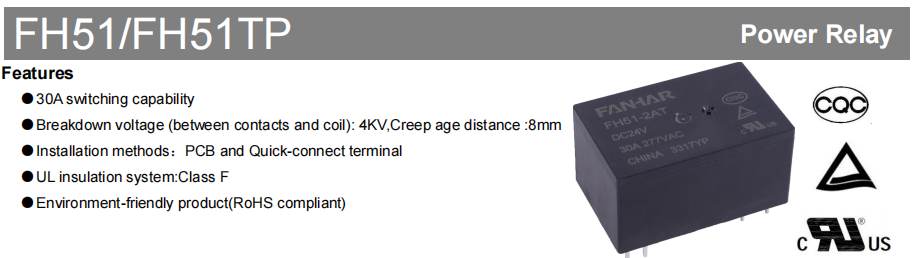

FH51/FH51TP التتابع الصناعي

تعتبر المرحلات أجزاء تحكم مهمة في التحكم الصناعي الحديث والأجهزة المنزلية وأنظمة الطاقة. إن موثوقيتها وسلامتها وطول عمرها لها تأثير مباشر على مدى جودة عمل النظام وكيف يشعر المستخدمون به. توفر المرحلات عالية الطاقة من سلسلة FH51 / FH51TP قدرة تحويل متميزة وأداء عزل وخيارات تركيب مرنة، مما يوفر حلول تحكم مستقرة وآمنة ودائمة لمجموعة واسعة من التطبيقات ذات التحميل العالي.

نظرة عامة على المنتج

تستخدم مرحلات سلسلة FH51 نظام العزل من الفئة F UL وتوفر قدرة تحويل قصوى تصل إلى 50 أمبير. وهي تدعم طريقتين للتركيب - أطراف PCB ومحطات التوصيل السريع - لاستيعاب التصميمات الهيكلية وعمليات الإنتاج المختلفة. تلتزم المنتجات بالمعايير البيئية لـ RoHS، مما يجعلها مناسبة للتطبيقات ذات متطلبات السلامة الصارمة وحماية البيئة والاعتمادية على المدى الطويل.

المزايا الرئيسية

قدرة تحويل عالية التحميل للمعدات عالية الطاقة

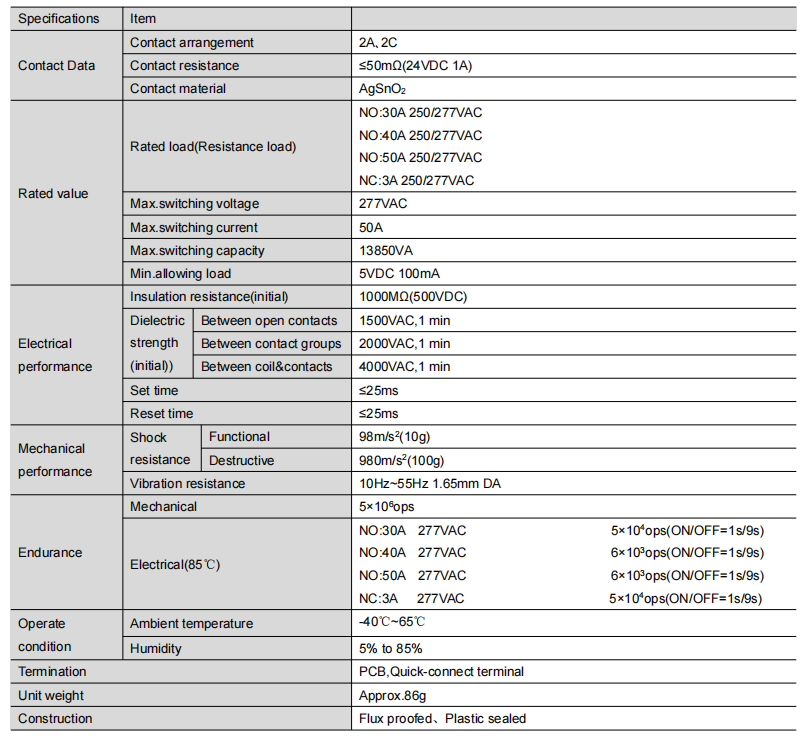

جهات الاتصال المفتوحة (NO) تدعم 30A / 40A / 50A عند 250/277VAC؛ تدعم جهات الاتصال المغلقة (NC) عادة 3A عند 250/277VAC

تصل قدرة التحويل القصوى إلى 13850 فولت أمبير، وهي قادرة على التعامل مع الأجهزة عالية الطاقة مثل ضواغط مكيفات الهواء والسخانات والمحركات الصناعية

عزل ممتاز وقوة عازلة لسلامة النظام

قوة العزل بين الملف والملامسات: 4000 فولت تيار متردد، مما يضمن عزلًا موثوقًا بين دوائر الجهد العالي والمنخفض

مسافة الزحف: 8 مم، مما يعزز بشكل فعال هامش السلامة الكهربائية ويقلل من خطر التسرب

مقاومة العزل الأولية: 1000MΩ (عند 500VDC) للتشغيل المستقر على المدى الطويل

ترتيبات اتصال متعددة وخيارات التركيب للتكيف المرن

متوفر مع 2A (جهتي اتصال NO) و2C (جهتي اتصال للتحويل) لتلبية متطلبات منطق التحكم المختلفة

اختر بين محطات PCB أو محطات التوصيل السريع (TP) لتسهيل التجميع الآلي والصيانة في الموقع، وتحسين كفاءة الإنتاج

نطاق جهد ملف واسع واستهلاك منخفض للطاقة

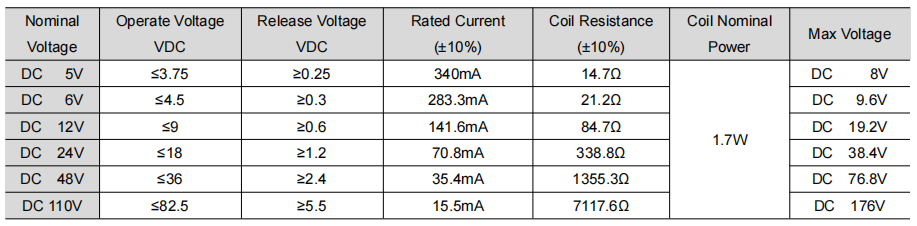

خيارات جهد الملف: DC 5V / 6V / 12V / 24V / 48V / 110V، متوافق مع دوائر التحكم المختلفة

الطاقة المقدرة: 1.7 وات، مما يوازن بين أداء السحب الموثوق به وكفاءة طاقة النظام

أداء قوي في البيئات القاسية

نطاق درجة حرارة التشغيل: -40 درجة مئوية إلى 65 درجة مئوية، مناسب للظروف شديدة البرودة ودرجات الحرارة العالية

مقاومة الاهتزاز: 10 هرتز ~ 55 هرتز، 1.65 مم DA؛ مقاومة الصدمات: 980 م/ث² (100 جم)، مثالية للمعدات الصناعية ذات الاهتزازات المتكررة

متوفر في هياكل مقاومة للتدفق ومختومة بالبلاستيك لتتناسب مع النظافة البيئية:

مقاوم للتدفق: موصى به للبيئات النظيفة الخالية من H₂S وSO₂ وNO₂ والغبار

مختوم بالبلاستيك: يوصى به للبيئات غير النظيفة التي تحتوي على الملوثات المذكورة أعلاه، مما يعزز الموثوقية على المدى الطويل

التطبيقات النموذجية

الأجهزة المنزلية: مكيفات الهواء، سخانات المياه، أفران الميكروويف، السخانات الكهربائية، مزيلات الرطوبة

التحكم الصناعي: التحكم في المحركات، أنظمة إدارة الطاقة، معدات التشغيل الآلي، معدات التدفئة الصناعية

أنظمة الطاقة: العدادات الذكية، التحكم في توزيع الطاقة، مرافق الشحن، معدات الطاقة الجديدة

ملخص

تجمع المرحلات عالية الطاقة من سلسلة FH51 / FH51TP بين قدرة التحميل العالية وأداء العزل القوي والتكوين المرن والقدرة على التكيف مع البيئة القاسية، مما يجعلها خيارًا مثاليًا لأنظمة التحكم عالية الموثوقية. سواء بالنسبة للأجهزة المنزلية أو المعدات الصناعية أو أنظمة الطاقة، توفر سلسلة FH51 مكون تحكم أساسيًا مستقرًا وآمنًا ومتينًا لتصميماتك.
