الصفحة الرئيسية / أخبار / أخبار الصناعة / FH61NE مرحل الإغلاق المغناطيسي للطاقة الجديدة - حل موثوق لتحويل الطاقة للمحولات الكهروضوئية ومحطات شحن التيار المتردد

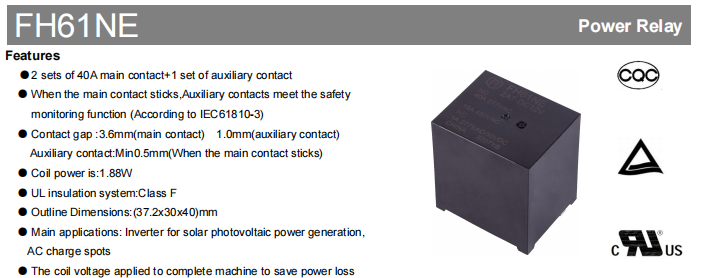

مع استمرار توليد الطاقة الكهروضوئية وأنظمة تخزين الطاقة ومرافق شحن السيارات الكهربائية في التقدم نحو طاقة أعلى وكفاءة أكبر، المرحلات من المتوقع أن توفر ليس فقط قدرة موثوقة على تحويل التيار العالي ولكن أيضًا مراقبة السلامة واستهلاك منخفض للطاقة واستقرار تشغيلي على المدى الطويل. لتلبية متطلبات تطبيق معدات الطاقة الجديدة، قدمت فنهار للإلكترونيات سلسلة FH61NE من مرحل الإغلاق المغناطيسي للطاقة الجديدة. يتميز المنتج بتكوين جهة اتصال مكون من مجموعتين من جهات الاتصال الرئيسية بقدرة 40 أمبير ومجموعة واحدة من جهات الاتصال المساعدة. عندما تلتصق جهة الاتصال الرئيسية، توفر جهة الاتصال المساعدة إشارة ملاحظات لمراقبة السلامة، مما يلبي متطلبات IEC 61810-3 لوظائف مراقبة السلامة. يعتمد المرحل تصميمًا مغناطيسيًا منخفض الطاقة مع استهلاك طاقة ملف يبلغ 1.88 واط فقط. إلى جانب نظام العزل من الفئة F والهيكل الميكانيكي المدمج، فإنه يلبي المتطلبات الشاملة لتطبيقات الطاقة الجديدة مثل محولات الطاقة الشمسية الكهروضوئية، ومحطات شحن التيار المتردد، ومعدات شحن المركبات الكهربائية من أجل التشغيل الموفر للطاقة والموثوقية على المدى الطويل. لقد تم الحصول على سلسلة FH61NE UL/cUL، TUV ، و CQC شهادات السلامة ويستخدم على نطاق واسع في تطبيقات معدات الطاقة الجديدة.
قدرة تحويل تيار عالية 40 أمبير للتحكم في طاقة معدات الطاقة الجديدة

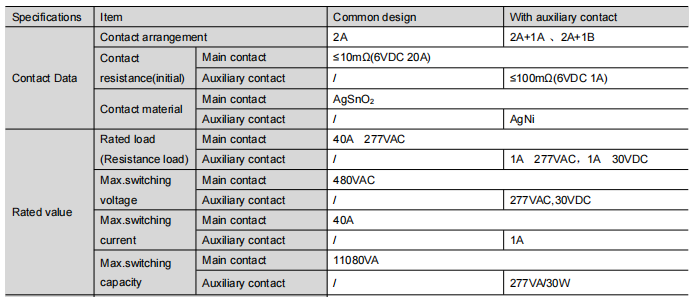

تضع معدات الطاقة الجديدة متطلبات عالية على قدرة تحويل تيار التتابع. ال FH61NE يتميز بمجموعتين من جهات الاتصال الرئيسية بقدرة 40 أمبير، مما يدعم التحكم في حمل التيار العالي في معدات الطاقة الجديدة. تستخدم جهات الاتصال الرئيسية مادة تلامس AgSnO₂، والتي توفر خصائص ممتازة مضادة للحام وموصلة لتلبية متطلبات موثوقية التلامس لتطبيقات تبديل الطاقة في معدات الطاقة الجديدة. المواصفات الرئيسية هي كما يلي:
تمكّن هذه المعلمات الكهربائية جهاز FH61NE من أداء وظائف تبديل الدائرة والتحكم بشكل موثوق في المحولات الكهروضوئية ومحطات شحن التيار المتردد.
تصميم مساعد لمراقبة سلامة الاتصال لتعزيز سلامة النظام
معدات الطاقة الجديدة لديها متطلبات صارمة للسلامة التشغيلية. يوفر FH61NE خيارات اتصال إضافية لتلبية احتياجات مراقبة السلامة. التكوينات المتاحة تشمل:
2أ 1أ : جهتا اتصال رئيسيتان مفتوحتان عادةً، وواحدة اتصال مساعدة مفتوحة عادةً
2أ 1ب : جهتا اتصال رئيسيتان مفتوحتان عادةً، وواحدة اتصال مساعدة مغلقة عادةً
عندما تلتصق جهة الاتصال الرئيسية، توفر جهة الاتصال المساعدة إشارات ردود فعل لمراقبة حالة النظام.

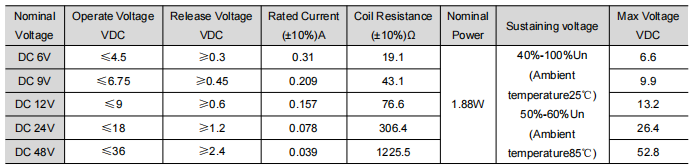

هيكل الإغلاق المغناطيسي منخفض الطاقة لتشغيل معدات الطاقة الجديدة بكفاءة في استخدام الطاقة
يعتمد FH61NE هيكل مرحل الإغلاق المغناطيسي مع المزايا التالية:
استهلاك الطاقة لفائف: 1.88 واط
الحفاظ على نطاق الجهد : 40%~100% Un (درجة الحرارة المحيطة 25 درجة مئوية)؛ 50%~60% أون (درجة الحرارة المحيطة 85 درجة مئوية)
أقصى جهد مستدام : ارجع إلى جدول بيانات الملف
يقلل تصميم الإغلاق المغناطيسي بشكل كبير من استهلاك الطاقة المستمر أثناء حالة تثبيت التتابع. يؤدي تطبيق جهد الحفاظ على الملف على الماكينة بأكملها إلى توفير فقدان الطاقة بشكل فعال، مما يجعلها أكثر ملاءمة لمتطلبات التشغيل الموفرة للطاقة لمعدات الطاقة الجديدة.

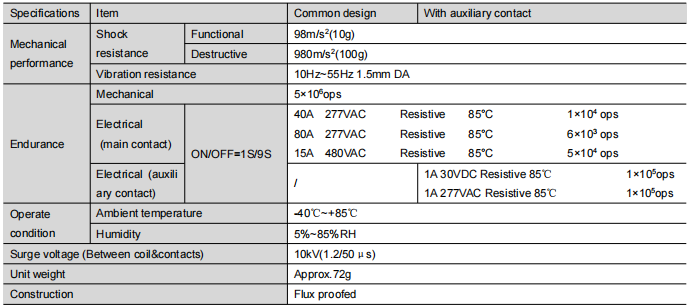

تصميم عالي العزل وأداء موثوق لبيئات التشغيل المعقدة
يتميز FH61NE بتصميم عالي العزل وبنية مدمجة، مما يوازن بين السلامة الكهربائية والموثوقية الميكانيكية:
خيارات متعددة لجهد الملف لتصميم نظام مرن
تتطلب أنظمة التحكم المختلفة تكوينات مختلفة لجهد الملف. لتبسيط تكامل النظام، تتوفر سلسلة FH61NE مع خيارات جهد ملف DC المتعددة، بما في ذلك 6VDC , 9VDC , 12 فولت تيار مستمر , 24VDC و 48 فولت تيار مستمر .
تم تصميم كل خيار من خيارات الملفات باستهلاك طاقة مقدر يبلغ 3.2 وات، مما يسمح للمهندسين باختيار جهد التحكم الأكثر ملاءمة دون تغيير منصة الترحيل. لا يعمل تصميم الملف الموحد على تحسين التوافق مع دوائر التحكم المختلفة فحسب، بل يعمل أيضًا على تبسيط عملية تطوير المنتج للمصنعين الذين يستخدمون منصات جهد متعددة.
تصميم منصة مدمج لتسهيل ترقيات المنتج
توفر سلسلة FH61NE تصميمًا موحدًا للمنصة عبر تكوينات اتصال مختلفة وخيارات جهد الملف، مما يوفر للمصنعين أساسًا مرنًا لتطوير تطبيقات معدات الطاقة الجديدة المتنوعة.

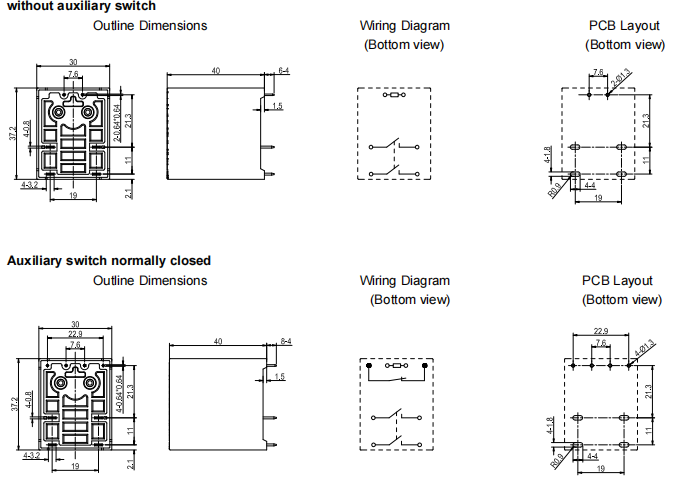

تشترك جميع التكوينات في أبعاد خارجية متطابقة 37.2 × 30 × 40 مم، إلى جانب نفس تخطيط ثنائي الفينيل متعدد الكلور، وبصمة التركيب، وأداء العزل، والبنية الميكانيكية. الفرق الأساسي بين التكوينات هو ترتيب الاتصال (2A، 2A 1A، أو 2A 1B)، مما يسمح للمصممين باختيار وظيفة المراقبة المناسبة دون تغيير تصميم ثنائي الفينيل متعدد الكلور.
تمكن هذه المنصة المشتركة الشركات المصنعة للمعدات من دمج مراقبة الاتصال المساعدة بسهولة (للحصول على تعليقات السلامة عندما تلتصق جهة الاتصال الرئيسية) في تصميماتها دون تغيير التثبيت الميكانيكي أو تخطيط اللوحة. ونتيجة لذلك، يمكن تقصير دورات التطوير، وخفض التكاليف الهندسية، وتحسين توحيد المنتجات.
بالنسبة للمصنعين الذين يبحثون عن حلول قابلة للتطوير عبر محولات الطاقة الشمسية ومحطات شحن التيار المتردد ومعدات شحن المركبات الكهربائية، توفر سلسلة FH61NE منصة فعالة وعملية.

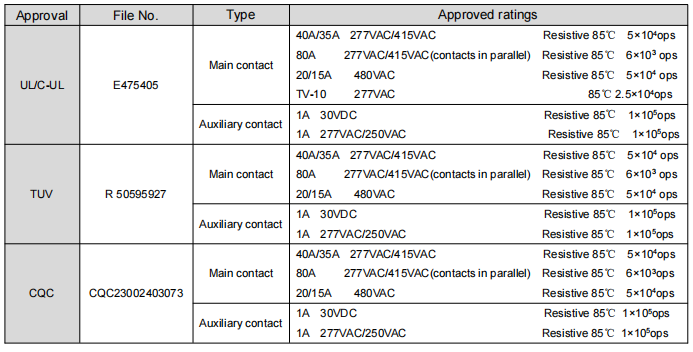

موافقات السلامة
تم الحصول على FH61NE UL/cUL، TUV ، و CQC شهادات السلامة. يتوافق المنتج أيضًا مع التوجيهات البيئية للاتحاد الأوروبي RoHS/REACH. حققت فنهار للإلكترونيات ISO9001 , ISO14001 ، و ISO45001 شهادات نظام الإدارة الدولية، وتحمل أكثر من 40 براءة اختراع وطنية، وقد تم الاعتراف بها كمؤسسة وطنية للتكنولوجيا الفائقة ومركز للبحث والتطوير على مستوى المقاطعة.
التطبيقات النموذجية
يستخدم FH61NE بشكل رئيسي في قطاعات الطاقة الجديدة التالية:
في هذه التطبيقات، يقوم المرحل في المقام الأول بتنفيذ وظائف التحكم في تبديل الطاقة ومراقبة الحالة، مما يوفر حلول تحكم تيار مستقرة وموثوقة للنظام.
الأسئلة المتداولة
Q1: ما هو نوع المرحل FH61NE؟
FH61NE عبارة عن مرحل إغلاق مغناطيسي جديد للطاقة تم تطويره بواسطة شركة Zhejiang Fanhar Electronics Co., Ltd.، ويستخدم بشكل رئيسي في محولات الطاقة الشمسية الكهروضوئية ومحطات شحن التيار المتردد.
Q2: ما هو الحد الأقصى للتصنيف الحالي لـ FH61NE؟
الحمل المقدر لجهة الاتصال الرئيسية FH61NE هو 40 أمبير 277 فولت تيار متردد (حمل مقاوم)، بحد أقصى لتيار التحويل 40 أمبير.
Q3: هل يدعم FH61NE جهات الاتصال المساعدة؟
نعم. يقدم FH61NE إصدارات 2A 1A (جهة اتصال مساعدة مفتوحة عادةً) و2A 1B (جهة اتصال مساعدة مغلقة عادةً). عندما تلتصق جهة الاتصال الرئيسية، توفر جهة الاتصال المساعدة إشارات ردود فعل لمراقبة حالة النظام، وتلبية متطلبات وظيفة مراقبة السلامة IEC 61810-3.
س 4: ما هو نطاق درجة حرارة التشغيل لـ FH61NE؟
نطاق درجة حرارة التشغيل هو -40 درجة مئوية ~ 85 درجة مئوية، مما يجعله مناسبًا لمختلف المناطق والبيئات الصناعية المعقدة.
بالنسبة للتطبيقات التي تتطلب سعة تيار أعلى، فإن FH66NE160 هو الخيار الموصى به. بالنسبة للأنظمة المصممة حول تصنيف تيار 100 أمبير، يوفر FH66NE100 الحل المناسب.
س5: ما هي معدلات العمر الميكانيكي والكهربائي للطراز FH61NE؟
الحياة الميكانيكية: عمليات 5×10⁶
الحياة الكهربائية (جهة الاتصال الرئيسية): عمليات 1×10⁵ عند حمل مقاوم 40 أمبير 277 فولت تيار متردد (85 درجة مئوية)
الحياة الكهربائية (الاتصال المساعد): عمليات 1×10⁵ عند حمل مقاوم 1 أمبير 30 فولت تيار مستمر/277 فولت تيار متردد (85 درجة مئوية)
