مرحل الطاقة W12T 40A | مرحل ثنائي الفينيل متعدد الكلور لشحن المركبات الكهربائية والأنظمة الكهروضوئية وتطبيقات الطاقة الجديدة

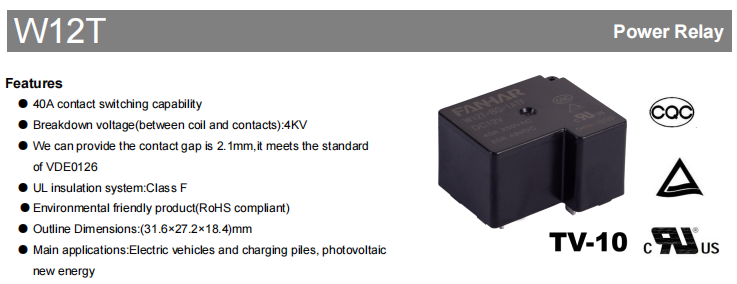

مع استمرار تقدم أنظمة الطاقة المتجددة والمركبات الكهربائية وتقنيات تخزين الطاقة، تتطلب أنظمة التحكم في الطاقة مرحلات ذات قدرة تحويل أعلى وأداء عزل فائق وموثوقية تشغيلية طويلة المدى. تم تطوير Fanhar لتلبية هذه المتطلبات مرحل الطاقة W12T 40A تم تصميمه خصيصًا للسيارات الكهربائية وأكوام الشحن وأنظمة الطاقة المتجددة الكهروضوئية.

يتميز W12T ب قدرة تبديل الاتصال 40A ، الحد الأقصى لجهد تحمل العزل الكهربائي 4000 فولت تيار متردد بين الملف وجهات الاتصال ، واختياري فجوة الاتصال ≥2.1 مم . مع ضمان أداء التبديل عالي الحمل، فإنه يلبي أيضًا متطلبات العزل الكهربائي والسلامة في معدات الطاقة الجديدة.

مع تصميم مدمج مثبت على PCB فقط 31.6 × 27.2 × 18.4 ملم ، يتوفر W12T في مجموعة واسعة من خيارات جهد الملف من 5 فولت إلى 110 فولت تيار مستمر . توفر السلسلة كلا من النوع القياسي (طاقة الملف 900 ميجاوات) ونوع BG (طاقة الملف 1400 ميجاوات). تم الحصول على التتابع UL/طريق مسدود، TÜV وCQC الشهادات، ودعم استخدامه في الأسواق المتنوعة في جميع أنحاء العالم.

قدرة تحويل عالية التيار 40 أمبير للمعدات عالية الطاقة

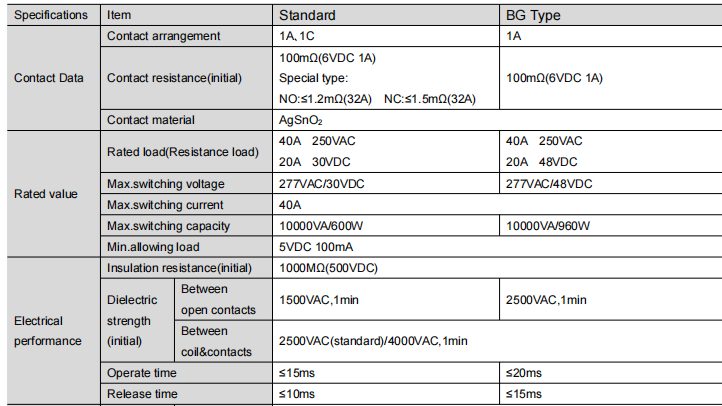

تتطلب معدات الطاقة الجديدة مثل أكوام شحن المركبات الكهربائية والمحولات الكهروضوئية مرحلات ذات قدرة حمل تيار كبيرة. يتمتع W12T بحمل تحكم مقدر يبلغ 40 أمبير 250 فولت تيار متردد مع قدرة تحويل قصوى تبلغ 10000 فولت أمبير.

بالنسبة لأحمال التيار المستمر، يدعم النوع القياسي 20 أمبير 30 فولت تيار مستمر، بينما يدعم النوع BG 20 أمبير 48 فولت تيار مستمر. بالإضافة إلى ذلك، تتوفر أنواع خاصة لمقاومة التلامس المنخفض مع NO<1.2mΩ (32A) وNC<1.5mΩ (32A). الحد الأدنى المسموح به للحمل هو 5VDC 100mA، مما يتيح مجموعة واسعة من التطبيقات بدءًا من تحويل الإشارات الصغيرة إلى التحكم في الحمل عالي الطاقة.

تصميم عالي العزل لتحسين سلامة النظام

يعد العزل الكهربائي مطلبًا بالغ الأهمية لمعدات الطاقة المتجددة التي تعمل في ظل ظروف الجهد العالي. يوفر W12T إمكانات عزل كهربائي ممتازة:

الحد الأقصى لجهد تحمل العزل الكهربائي بين الملف وجهات الاتصال: 4000 فولت تيار متردد

جهد تحمل العزل الكهربائي بين جهات الاتصال المفتوحة (نوع BG): 2500 فولت تيار متردد

مقاومة العزل الأولية: 1000 ميجا أوم (عند 500 فولت تيار مستمر)

نظام العزل من الفئة F من UL: يساهم أداء العزل الفائق في تحسين السلامة والموثوقية التشغيلية، ويمنع بشكل فعال مخاطر انهيار الجهد العالي والتسرب.

مادة اتصال AgSnO₂ عالية الجودة لإطالة عمر الخدمة

تستخدم سلسلة W12T AgSnO₂ (أكسيد الفضة والقصدير) كمادة اتصال. يُظهر AgSnO₂ مقاومة ممتازة للتآكل القوسي، ومقاومة اتصال منخفضة ومستقرة، وموصلية حرارية جيدة، وأداء متميز ضد اللحام. فهو يقلل بشكل فعال من الانحناء ويطيل عمر خدمة التتابع، ويحافظ على أداء كهربائي مستقر حتى في التبديل المتكرر للتطبيقات ذات التحميل العالي.

أداء موثوق في البيئات الصناعية الصعبة

بالإضافة إلى أدائه الكهربائي، تم تصميم W12T لتوفير موثوقية طويلة الأمد في ظل ظروف التشغيل الصعبة. يعمل المرحل على نطاق واسع من درجات الحرارة المحيطة يتراوح من -40 درجة مئوية إلى 85 درجة مئوية، مما يجعله مناسبًا لأنظمة الطاقة المتجددة والمعدات الصناعية المنتشرة في مناخات متنوعة.

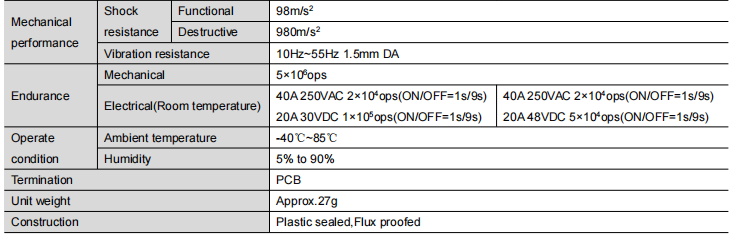

يوفر المرحل عمرًا ميكانيكيًا يصل إلى 5,000,000 عملية وعمرًا كهربائيًا يصل إلى 20,000 عملية تحت حمل مقاوم 40 أمبير 250 فولت تيار متردد، و100,000 عملية تحت 20 أمبير 30 فولت تيار مستمر (النوع القياسي)، و50,000 عملية تحت 20 أمبير 48 فولت تيار مستمر (نوع BG).

وقت التشغيل هو ≥15 مللي ثانية (قياسي) / ≥20 مللي ثانية (BG)، ووقت التحرير هو ≥10 مللي ثانية (قياسي) / ≥15 مللي ثانية (BG). تم تصميم المرحل أيضًا لتحمل الاهتزازات والصدمات الميكانيكية الشائعة في التطبيقات الصناعية.

خيارات متعددة لجهد الملف لتصميم نظام مرن

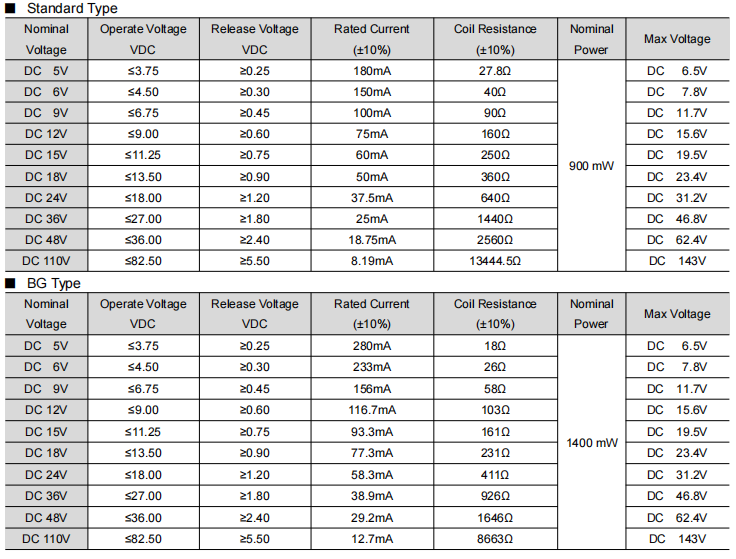

تتطلب أنظمة التحكم المختلفة تكوينات مختلفة لجهد الملف. لتبسيط تكامل النظام، يتوفر W12T مع خيارات جهد ملف DC المتعددة، بما في ذلك 5V، 6V، 9V، 12V، 18V، 24V، 36V، 48V، 60V، 110V DC.

تبلغ الطاقة المقدرة للملف من النوع القياسي 900 ميجاوات، بينما تبلغ الطاقة المقدرة لملف النوع BG 1400 ميجاوات. لا يعمل تصميم الملف الموحد على تحسين التوافق مع دوائر التحكم المختلفة فحسب، بل يعمل أيضًا على تبسيط عملية تطوير المنتج للمصنعين الذين يستخدمون منصات جهد متعددة.

تصميم مدمج لتركيب PCB لسهولة تكامل المعدات

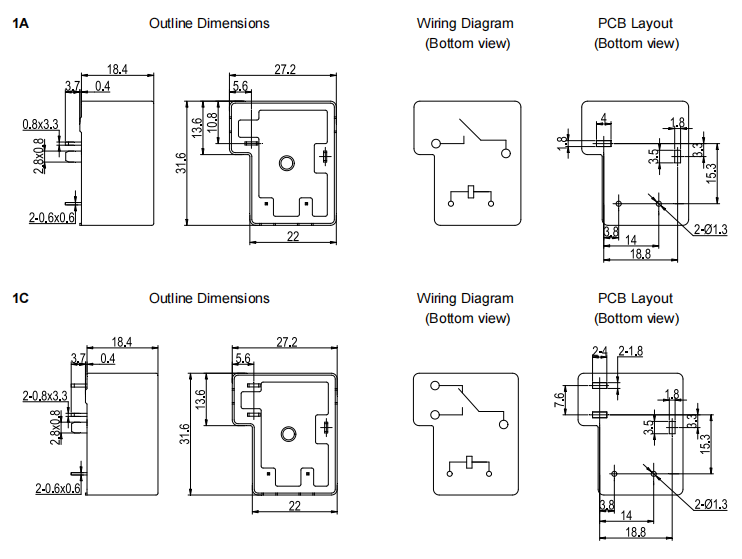

يتميز W12T ب compact PCB-mount design with outline dimensions of only 31.6 × 27.2 × 18.4 mm and a unit weight of approximately 27g, effectively saving valuable board space. The relay is available in Plastic sealed and Flux proofed types.

في البيئات النظيفة (الخالية من H₂S، SO₂، NO₂ والغبار)، يوصى بالنوع المقاوم للتدفق. في البيئات غير النظيفة التي تحتوي على هذه الملوثات، يوصى باستخدام النوع البلاستيكي المختوم. يعمل هذا الاعتبار التصميمي على إطالة عمر خدمة المرحل بشكل فعال في البيئات الصناعية المختلفة.

التطبيقات النموذجية

تم تصميم W12T لتطبيقات تحويل الطاقة ذات التيار العالي، ويستخدم على نطاق واسع في أنظمة الطاقة المتجددة والمركبات الكهربائية حيث يتطلب أداء تحويل موثوق وقدرة عزل عالية:

• المركبات الكهربائية (EV)
• أكوام شحن مركبات الطاقة الجديدة
• معدات الطاقة المتجددة الكهروضوئية (PV).

ضمن هذه الأنظمة، يتم استخدام المرحل بشكل شائع للتحكم في الطاقة، وتبديل الدائرة الرئيسية وعزل السلامة، مما يساعد على تحسين موثوقية النظام والسلامة التشغيلية.

كيفية اختيار النوع القياسي أو نوع BG

يتم تقديم W12T بالنوع القياسي والنوع BG. تم تلخيص الاختلافات الرئيسية أدناه:

بالنسبة للتحكم الصناعي العام وتطبيقات تبديل الطاقة القياسية، يلبي النوع القياسي معظم المتطلبات. بالنسبة للأنظمة الكهروضوئية، والتطبيقات التي تتطلب مسافات عزل اتصال أكبر، أو سيناريوهات جهد تيار مستمر أعلى، يوصى باستخدام نوع BG.
