FH63NE 120A مرحل الطاقة الجديد عالي التيار - مصمم لتخزين الطاقة الكهروضوئية وإمدادات الطاقة الصناعية

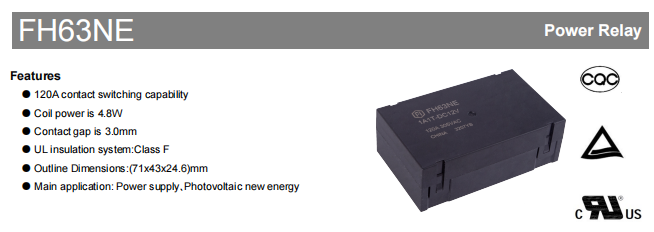

ال FH63NE هو عالية الأداء، وعالية الحالية تتابع الطاقة الجديدة تم تطويره بواسطة FANHAR لأنظمة الطاقة الكهروضوئية وإمدادات الطاقة الجديدة. يتميز بقدرة تبديل اتصال 120 أمبير، وأبعاد 71 مم × 43 مم × 24.6 مم، ونظام عزل من الفئة F UL، وفجوة اتصال 3.0 مم. بفضل الأداء الكهربائي المتميز، وتصميم الأمان القوي، والشهادات الدولية الشاملة، أصبح FH63NE خيارًا مثاليًا للتطبيقات كثيرة المتطلبات مثل محولات الطاقة الكهروضوئية، وأنظمة تخزين الطاقة، وإمدادات الطاقة الصناعية.

على خلفية النمو السريع في صناعة الطاقة الجديدة، تزايدت القدرة المركبة للعاكسات الكهروضوئية وأنظمة تحويل الطاقة (PCS) بشكل ملحوظ، مما أدى إلى زيادة الطلب على مطابقة مرحلات الطاقة الجديدة. باعتبارها مكونات تحويل إلكترونية رئيسية في أكوام شحن المركبات الكهربائية، ومحولات الطاقة الكهروضوئية، وأنظمة تخزين الطاقة، يجب أن تلبي مرحلات التيار المتردد للطاقة الجديدة المتطلبات الصارمة للجهد العالي، والتيار العالي، وقوة العزل العالية، والعمر الكهربائي الطويل. تم تطوير FH63NE على وجه التحديد استجابة لهذا الاتجاه في الصناعة، مما يلبي بشكل فعال حاجة السوق الملحة إلى مرحلات عالية التيار وعالية الموثوقية.

المواصفات الكهربائية الرئيسية: سعة الحمولة، والاستجابة، والعزل، ومواد الاتصال

قدرة تحميل عالية

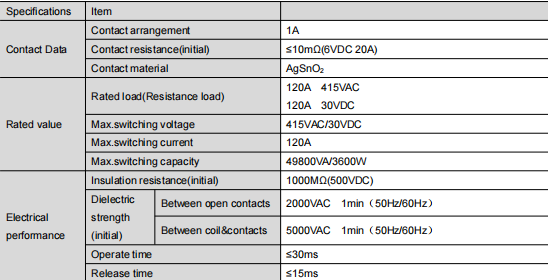

ال FH63NE is rated for 120A 415VAC (resistive load) and 120A 30VDC. Maximum switching voltage is 415VAC/30VDC, and maximum switching capacity reaches 49800VA (AC) or 3600W (DC). This robust load capability enables it to reliably handle frequent high-current switching operations in new energy systems.

استجابة سريعة وحياة طويلة

ال تتابع يتميز بوقت تشغيل أقل من 30 مللي ثانية ووقت تحرير أقل من 15 مللي ثانية للاستجابة السريعة. التحمل الميكانيكي هو 1 × 10⁶ عمليات. يصل العمر الكهربائي أيضًا إلى 1×10⁶ عمليات تحت درجة حرارة محيطة تبلغ 85 درجة مئوية مع حمل مقاوم 120 أمبير 415 فولت تيار متردد (تشغيل/إيقاف = 1 ثانية/9 ثوانٍ). تعتبر هذه القدرة على التحمل ممتازة بين المرحلات المماثلة ذات التيار العالي وتلبي متطلبات الاستقرار على المدى الطويل للأنظمة الكهروضوئية.

عزل فائق وقوة عازلة

ال FH63NE offers outstanding insulation performance: initial insulation resistance is 1000MΩ (tested at 500VDC). Dielectric strength is 2000VAC/1min between open contacts and 5000VAC/1min between coil and contacts. Surge voltage withstand capability is 10kV (1.2/50μs), and surge current can withstand 400A at 350VDC for 4ms. These specifications ensure safe operation under harsh conditions such as grid fluctuations and lightning strikes.

مواد الاتصال المتقدمة

ال FH63NE employs AgSnO₂ (silver tin oxide) contact material. AgSnO₂ composites, with their excellent conductivity, arc erosion resistance, and environmental friendliness, have become the ideal replacement for toxic AgCdO and are widely used in EV charging infrastructure and other applications. Silver tin oxide is currently the most environmentally friendly low-voltage contact material for replacing toxic silver cadmium oxide, offering excellent anti-welding and arc erosion resistance. This material choice ensures contact reliability and long life under frequent high-current switching.

مواصفات الملف والتصميم الموفر للطاقة

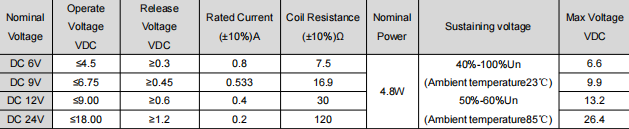

ال FH63NE is available in four coil voltage options: DC 6V, 9V, 12V, and 24V. Coil power consumption is only 4.8W at 23℃ ambient temperature. Detailed parameters are as follows:

نصائح الاختيار:

ال coil rated voltage should match the control system supply, considering power fluctuations.

لتقليل تسخين الملف، استخدم وظيفة جهد التثبيت (40%~100% Un)، ولكن تأكد من أن جهد التثبيت ليس أقل من جهد التشغيل ولا يتجاوز الحد الأقصى للجهد المستمر.

تزداد مقاومة الملف عند 85 درجة مئوية، وسوف يتغير جهد التشغيل وفقًا لذلك؛ السماح بهامش كاف في التطبيقات العملية.

موافقات السلامة والامتثال

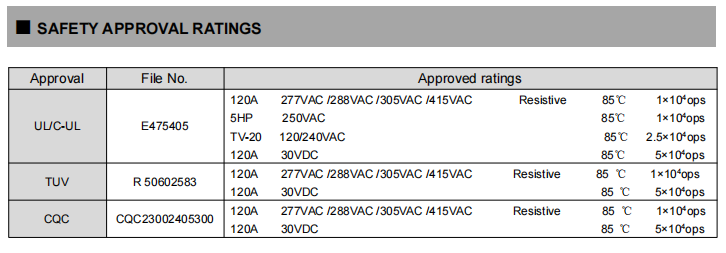

ال FH63NE has obtained three major international certifications: UL, TUV, and CQC, covering multiple load types as detailed below:

القدرة على التكيف البيئي والأداء الميكانيكي

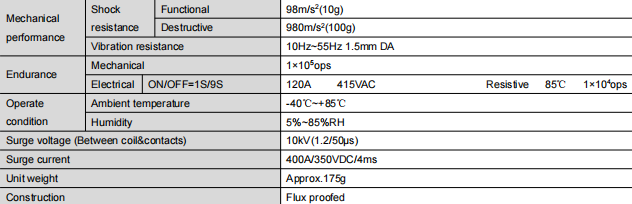

ال FH63NE operates over an ambient temperature range of -40℃ to 85℃ and humidity range of 5% to 85% RH. With UL Class F insulation material, it ensures stable operation even at high temperatures. Vibration resistance: 10Hz~55Hz, 1.5mm amplitude; shock resistance: functional 98m/s² (10g), destructive 980m/s² (100g).

ال product features a flux-proofed construction, suitable for PCB wave soldering. Recommended soldering temperature is 260℃±5℃ for 3–5 seconds. Unit weight is approximately 175g, with a compact design for easy system integration.

الأبعاد وملاحظات التثبيت

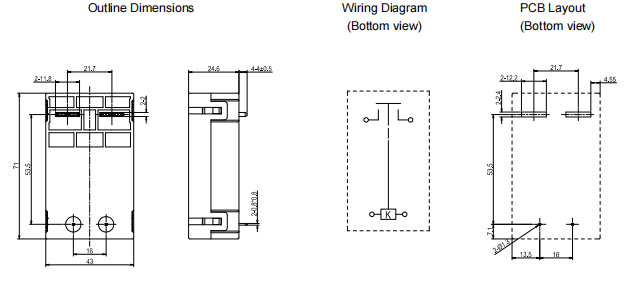

أبعاد المخطط التفصيلي: 71 × 43 × 24.6 ملم (الطول × العرض × الارتفاع).

تباعد الدبوس وتخطيط ثنائي الفينيل متعدد الكلور: للأبعاد التي لا تحتوي على تفاوتات محددة، تفاوت ±1 مم ± 0.2 مم، تسامح 1 مم ~ 5 مم ± 0.3 مم، تسامح ≥5 مم ± 0.5 مم؛ يكون التسامح غير المحدد لتخطيط ثنائي الفينيل متعدد الكلور دائمًا ±0.1 مم.

اللحام: أطراف تحميل النحاس - درجة حرارة اللحام الموصى بها 260 درجة مئوية ±5 درجة مئوية، الوقت من 3 إلى 5 ثوانٍ؛ تجنب ارتفاع درجة الحرارة لفترة طويلة لمنع تلف الملف أو جهات الاتصال.

الحماية: هيكل مقاوم للتدفق، ومقاوم لتلوث تدفق اللحام الموجي، ولكن لا يجب غمره في مذيبات التنظيف.

المناولة: تجنب السقوط أو التأثير الخارجي لمنع تشوه الاتصال أو انحراف المعلمة.

سيناريوهات التطبيق النموذجية

بفضل قدرة التحويل ذات التيار العالي 120 أمبير والموثوقية العالية، يتم استخدام FH63NE بشكل أساسي في:

الطاقة الضوئية الجديدة : يدعم السلسلة الكهروضوئية والتحكم في حلقة التيار العالي، ومناسب لفصل التيار المتردد بشكل آمن في أنظمة الطاقة الشمسية.

إمدادات الطاقة : تبديل الأحمال لإمدادات الطاقة الصناعية وأنظمة UPS.

أكوام شحن EV : التحكم في تشغيل/إيقاف التيار لمعدات شحن المركبات الكهربائية.

إن نطاق درجة حرارة التشغيل الواسع والعزل الممتاز وتصميم تحمل الجهد يجعلها مناسبة بشكل خاص للبيئات الخارجية والصناعية القاسية.
