الصفحة الرئيسية / أخبار / أخبار الصناعة / سلسلة FH66NE مرحل الطاقة الجديد عالي التيار | مرحل 100 أمبير و160 أمبير لمحولات الطاقة الشمسية والتحكم الصناعي
مع استمرار تطور أنظمة الطاقة المتجددة والأتمتة الصناعية نحو كثافة طاقة أعلى وكفاءة أكبر، من المتوقع أن توفر مرحلات الطاقة الجديدة ليس فقط أداء تحويل موثوقًا به ولكن أيضًا قدرة ممتازة على حمل التيار، وعزل كهربائي عالي واستقرار تشغيلي طويل المدى.

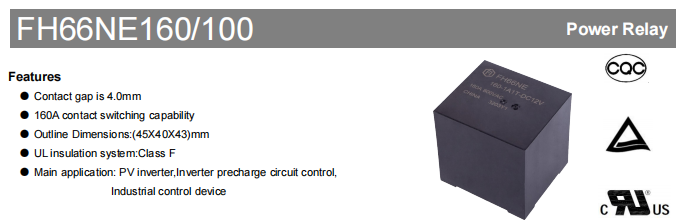

تم تطوير فنهار لتلبية هذه المتطلبات الصعبة سلسلة FH66NE مرحل الطاقة الجديد عالي التيار تم تصميمه خصيصًا لمحولات الطاقة الشمسية ودوائر الشحن المسبق للعاكس ومعدات التحكم الصناعية. تتضمن السلسلة حاليًا نموذجين — FH66NE100 و FH66NE160 - تقديم تصنيفات تيار حمل مستمرة تبلغ 100 أمبير و160 أمبير، على التوالي.
تم بناء كلا الطرازين على نفس المنصة، ويتشاركان في الأبعاد الإجمالية وتكوين التركيب وخيارات الملف وأداء العزل. يمكّن تصميم النظام الأساسي الموحد هذا الشركات المصنعة للمعدات من تحديد التصنيف الحالي المناسب دون إعادة تصميم هيكل التثبيت، وتبسيط تطوير المنتج مع تحسين توافق النظام الأساسي للترقيات المستقبلية.
لقد تم اعتماد سلسلة FH66NE بنجاح في الإنتاج بكميات كبيرة عبر العديد من مشاريع الطاقة المتجددة والتحكم الصناعي، مما يدل على موثوقيتها في تطبيقات تبديل الطاقة كثيرة المتطلبات.
تصميم عالي العزل لتحسين السلامة الكهربائية
يعد العزل الكهربائي مطلبًا بالغ الأهمية لمعدات الطاقة المتجددة التي تعمل في ظل ظروف الجهد العالي. لضمان العزل الموثوق والسلامة التشغيلية، تشتمل سلسلة FH66NE على تصميم عالي العزل مناسب لتطبيقات التحكم في الطاقة الصعبة.

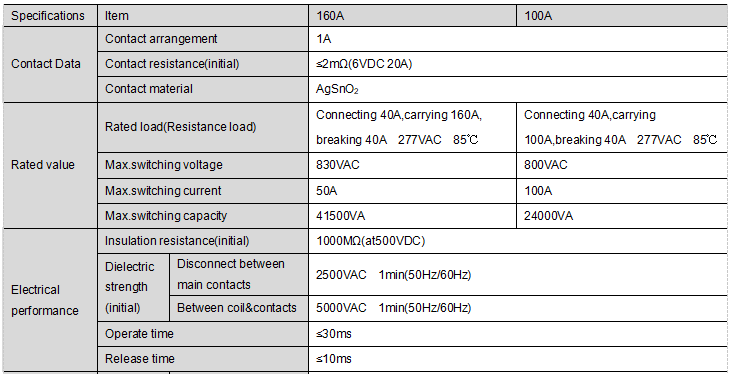

يتميز التتابع أ فجوة اتصال 4.0 ملم ، قوة عازلة 2500 فولت تيار متردد بين جهات الاتصال المفتوحة ، و 5000 فولت تيار متردد بين الملف والملامسات . بالإضافة إلى ذلك، يوفر المرحل مقاومة عزل أولية تبلغ 1000 ميجا أوم عند 500 فولت تيار مستمر و adopts الفئة ف العزل، مما يساعد على تحسين العزل الكهربائي وموثوقية النظام أثناء التشغيل على المدى الطويل.
تتيح هذه الخصائص الكهربائية لسلسلة FH66NE تلبية متطلبات العزل لمحولات الطاقة الشمسية ودوائر الشحن المسبق للعاكس وأنظمة التحكم الصناعية، مما يوفر حماية يمكن الاعتماد عليها لتطبيقات تحويل الطاقة ذات الجهد العالي.
أداء موثوق في البيئات الصناعية الصعبة
بالإضافة إلى أدائها الكهربائي، تم تصميم سلسلة FH66NE لتوفير موثوقية طويلة المدى في ظل ظروف التشغيل الصعبة. يعتبر المرحل مناسبًا للتطبيقات التي يكون فيها الأداء المستقر أمرًا ضروريًا، حتى في البيئات المعرضة لتغيرات درجات الحرارة والاهتزاز والضغط الميكانيكي.

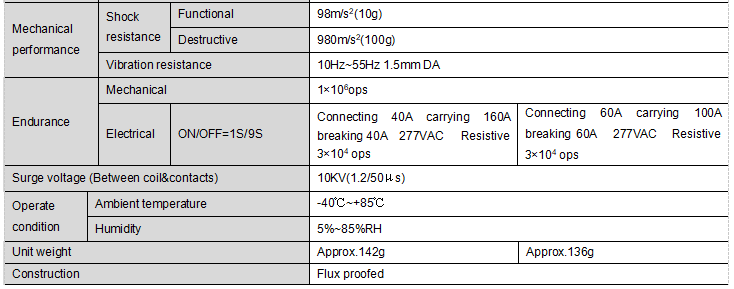

تعمل سلسلة FH66NE عبر نطاق واسع من درجات الحرارة المحيطة -40 درجة مئوية إلى 85 درجة مئوية مما يجعلها مناسبة لأنظمة الطاقة المتجددة والمعدات الصناعية المنتشرة في مناخات متنوعة. كما يقدم أ عمر ميكانيكي يصل إلى 1,000,000 عملية و an العمر الكهربائي 30.000 عملية تحت ظروف اختبار محددة (40 أمبير تشغيل / 40 أمبير إيقاف، حمل مقاوم 277 فولت تيار متردد)، مما يضمن أداءً يمكن الاعتماد عليه طوال فترة خدمة المنتج.
لتعزيز المتانة بشكل أكبر، تم تصميم المرحل لتحمل الاهتزازات والصدمات الميكانيكية الشائعة في التطبيقات الصناعية. هذه الخصائص تجعل سلسلة FH66NE اختيارًا موثوقًا للمعدات التي تتطلب تبديل طاقة ثابتًا ومستمرًا خلال فترات التشغيل الممتدة.
خيارات متعددة لجهد الملف لتصميم نظام مرن

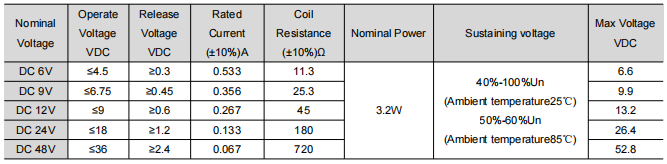

تتطلب أنظمة التحكم المختلفة تكوينات مختلفة لجهد الملف. لتبسيط تكامل النظام، تتوفر سلسلة FH66NE بخيارات جهد ملف DC المتعددة، بما في ذلك 6VDC، و9VDC، و12VDC، و24VDC، و48VDC.
تم تصميم كل خيار من خيارات الملفات باستهلاك طاقة مقدر يبلغ 3.2 وات، مما يسمح للمهندسين باختيار جهد التحكم الأكثر ملاءمة دون تغيير منصة الترحيل. لا يعمل تصميم الملف الموحد على تحسين التوافق مع دوائر التحكم المختلفة فحسب، بل يعمل أيضًا على تبسيط عملية تطوير المنتج للمصنعين الذين يستخدمون منصات جهد متعددة.
بفضل بنية الترحيل المشتركة عبر جميع خيارات الملف، تساعد سلسلة FH66NE على تقليل تعقيد التصميم مع دعم تكوينات النظام المرنة.
تصميم منصة مدمج لتسهيل ترقيات المنتج
يتشارك الطرازان FH66NE100 وFH66NE160 في نفس تصميم النظام الأساسي، مما يسهل على الشركات المصنعة تطوير مجموعات المنتجات ذات التصنيفات الحالية المختلفة.

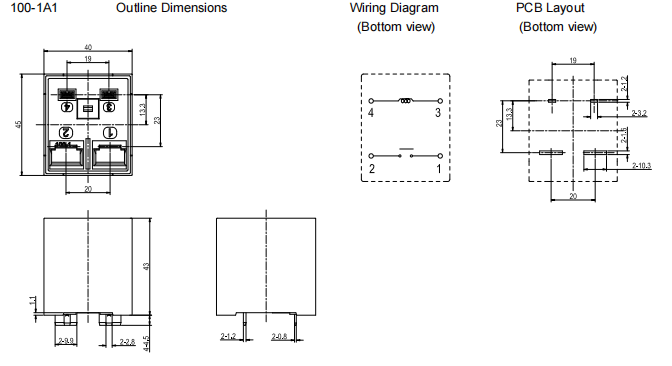

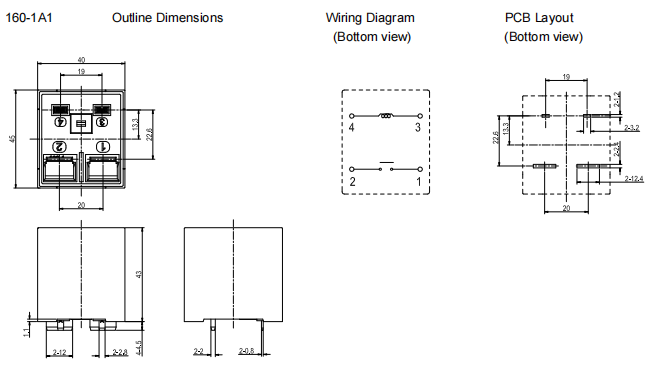

يتميز كلا الطرازين بأبعاد خارجية متطابقة تبلغ 45 × 40 × 43 مم، إلى جانب نفس تكوين التركيب وتصميم الطرف وأداء العزل ومواصفات الملف المتاحة. والفرق الأساسي بين النموذجين هو القدرة على الحمل المستمر.
تسمح هذه المنصة المشتركة لمصنعي المعدات بالترقية من 100 أمبير إلى 160 أمبير دون إعادة تصميم تخطيط ثنائي الفينيل متعدد الكلور أو التثبيت الميكانيكي. ونتيجة لذلك، يمكن تقصير دورات التطوير، وتقليل التكاليف الهندسية وتحسين توحيد المنتجات.
بالنسبة للمصنعين الذين يبحثون عن حلول قابلة للتطوير عبر تقييمات الطاقة المتعددة، توفر سلسلة FH66NE منصة فعالة وعملية.
التطبيقات النموذجية
تم تصميم سلسلة FH66NE لتطبيقات تحويل الطاقة ذات التيار العالي، وتستخدم على نطاق واسع في الطاقة المتجددة وأنظمة التحكم الصناعية حيث يتطلب الأمر أداء تحويل موثوقًا وقدرة حمل عالية للتيار.
تشمل التطبيقات النموذجية ما يلي:
ضمن هذه الأنظمة، يتم استخدام المرحل بشكل شائع لتبديل الطاقة الرئيسية، والتحكم في دائرة الشحن المسبق وغيرها من وظائف التبديل ذات التيار العالي، مما يساعد على تحسين موثوقية النظام والسلامة التشغيلية.
بفضل أداء العزل العالي وتصميم المنصة المدمج ونطاق درجة حرارة التشغيل الواسع، فإن سلسلة FH66NE مناسبة تمامًا لتطبيقات التحكم في الطاقة الصعبة في الطاقة الحديثة والمعدات الصناعية.
كيفية اختيار FH66NE100 أو FH66NE160
نظرًا لأنه تم تطوير FH66NE100 وFH66NE160 على نفس المنصة، فإن اختيار النموذج المناسب يعتمد بشكل أساسي على تيار الحمل المستمر المطلوب للتطبيق.
يوصى باستخدام FH66NE100 للأنظمة التي تتطلب تيار حمل مستمر يصل إلى 100 أمبير، مما يجعله مناسبًا لمحولات الطاقة الكهروضوئية القياسية ومعدات التحكم الصناعية.
بالنسبة للتطبيقات التي تتطلب سعة تيار أعلى، مثل محولات الطاقة الشمسية عالية الطاقة وأنظمة تخزين الطاقة، يوفر FH66NE160 تيار حمل مستمر متزايد يبلغ 160 أمبير مع الحفاظ على نفس أبعاد التثبيت والواجهة الكهربائية.
نظرًا لأن كلا الطرازين يشتركان في نفس المنصة الميكانيكية، يمكن للمصنعين ترقية أداء المنتج بسهولة دون إعادة تصميم هيكل المعدات. يعمل اتساق النظام الأساسي هذا على تبسيط تطوير المنتج وتقصير دورات التصميم ودعم توسيع المنتج في المستقبل.
الأسئلة المتداولة
Q1: ما هو مرحل الطاقة الجديدة ذو التيار العالي من سلسلة FH66NE؟
سلسلة FH66NE عبارة عن مرحل طاقة كهرومغناطيسي جديد عالي التيار تم تطويره بواسطة Fanhar Electronics لتطبيقات الطاقة المتجددة والتحكم الصناعي. تشتمل السلسلة حاليًا على FH66NE100 وFH66NE160، مما يوفر خيارات تيار حمل مستمر 100 أمبير و160 أمبير مع الحفاظ على نفس تصميم المنصة. لقد تم تصميمه بشكل أساسي لمحولات الطاقة الشمسية ودوائر الشحن المسبق للعاكس ومعدات التحكم الصناعية.
س2: ما هو تكوين جهة الاتصال الذي تستخدمه سلسلة FH66NE؟
تتميز سلسلة FH66NE بتكوين جهة اتصال من النموذج A (SPST-NO) مع مادة اتصال AgSnO₂. يوفر المرحل قدرة تحويل مقدرة بـ 40 أمبير، مما يجعله مناسبًا لتطبيقات التحكم في الطاقة التي تتطلب أداء تحويل يمكن الاعتماد عليه.
س3: ما هي معدلات الحياة الميكانيكية والكهربائية؟
في ظل ظروف الاختبار المحددة، توفر سلسلة FH66NE ما يلي:
- الحياة الميكانيكية: ما يصل إلى 1,000,000 عملية
- العمر الكهربائي: ما يصل إلى 30,000 عملية (40 أمبير تشغيل / 40 أمبير إيقاف، حمل مقاوم 277 فولت تيار متردد)
توضح هذه التصنيفات قدرة المرحل على توفير أداء موثوق به على المدى الطويل في تطبيقات التحكم في الطاقة المطلوبة.
س 4: هل يمكن استبدال FH66NE100 وFH66NE160 مباشرة؟
نظرًا لأن كلا الطرازين يشتركان في نفس المنصة الميكانيكية وأبعاد التثبيت والتخطيط الطرفي ومواصفات الملف، فيجب أن يعتمد الاختيار بشكل أساسي على تيار الحمل المستمر المطلوب.
بالنسبة للتطبيقات التي تتطلب سعة تيار أعلى، فإن FH66NE160 هو الخيار الموصى به. بالنسبة للأنظمة المصممة حول تصنيف تيار 100 أمبير، يوفر FH66NE100 الحل المناسب.
س5: ما هي الشهادات التي حصلت عليها سلسلة FH66NE؟
وفقًا لمواصفات المنتج، حصلت سلسلة FH66NE على شهادات UL/cUL، وTÜV، وCQC.
توضح هذه الشهادات أن المرحل يلبي متطلبات السلامة المعترف بها وهو مناسب للتحكم في الطاقة الصناعية وتطبيقات الطاقة المتجددة التي تتطلب موافقات مقبولة دوليًا.
