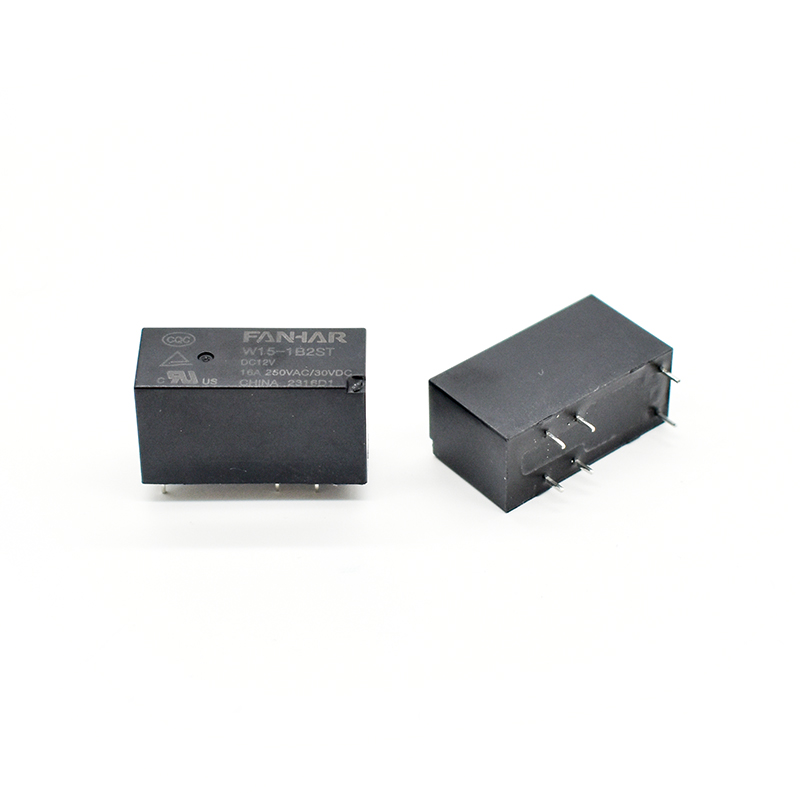

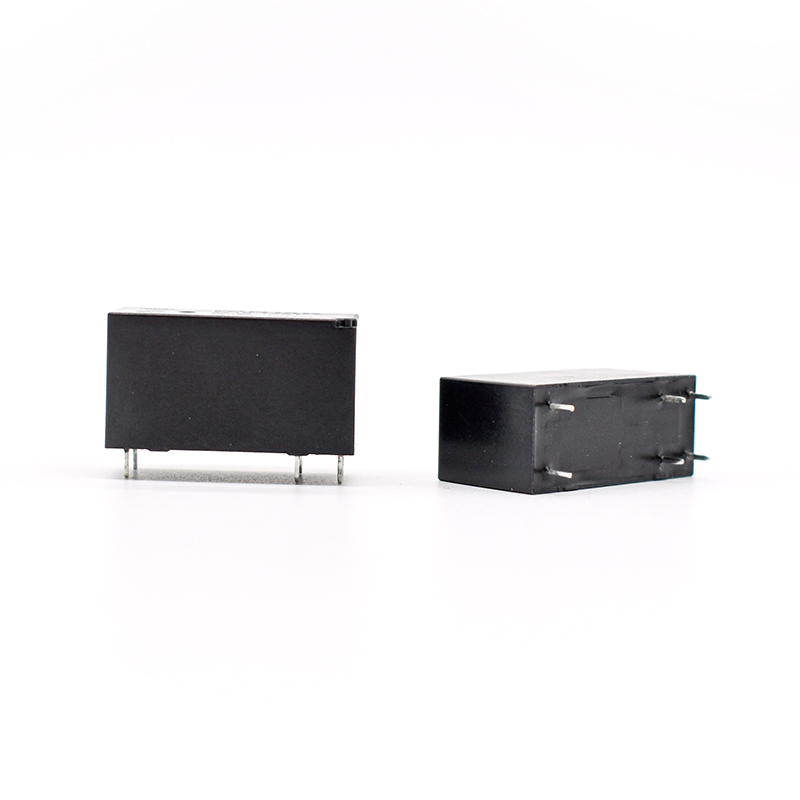

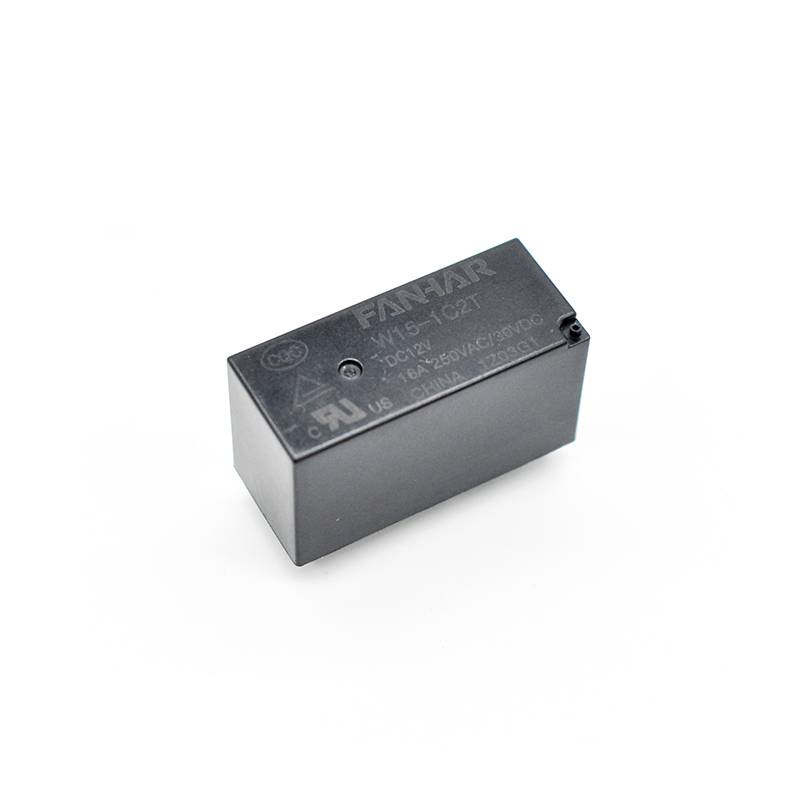

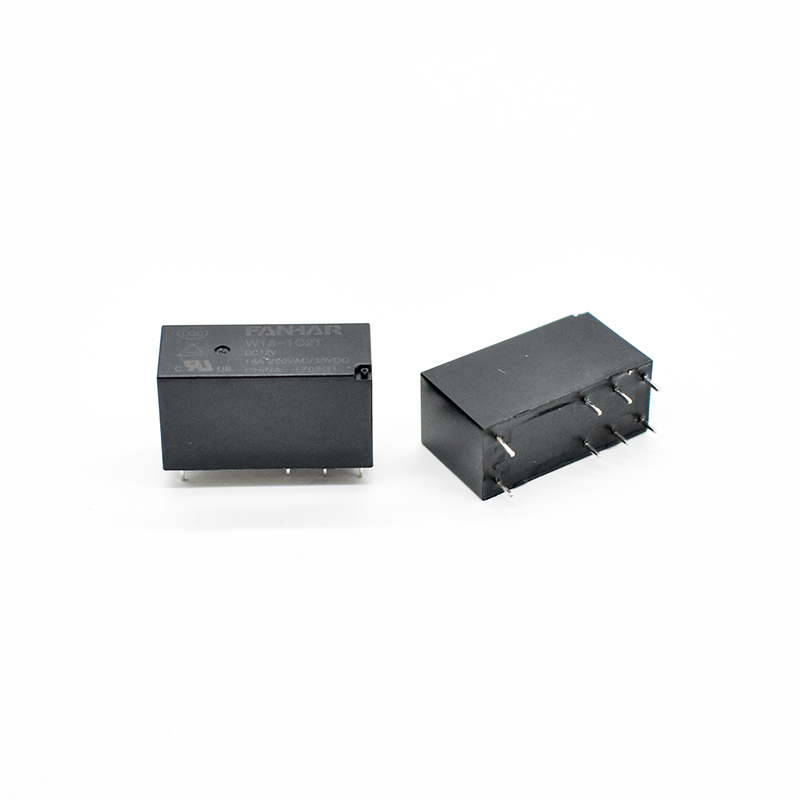

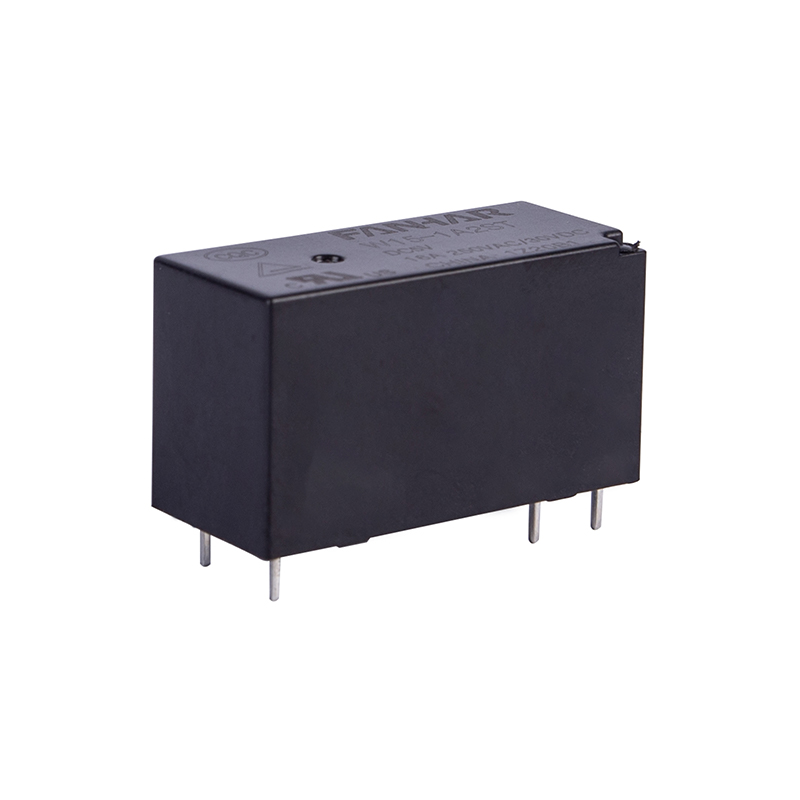

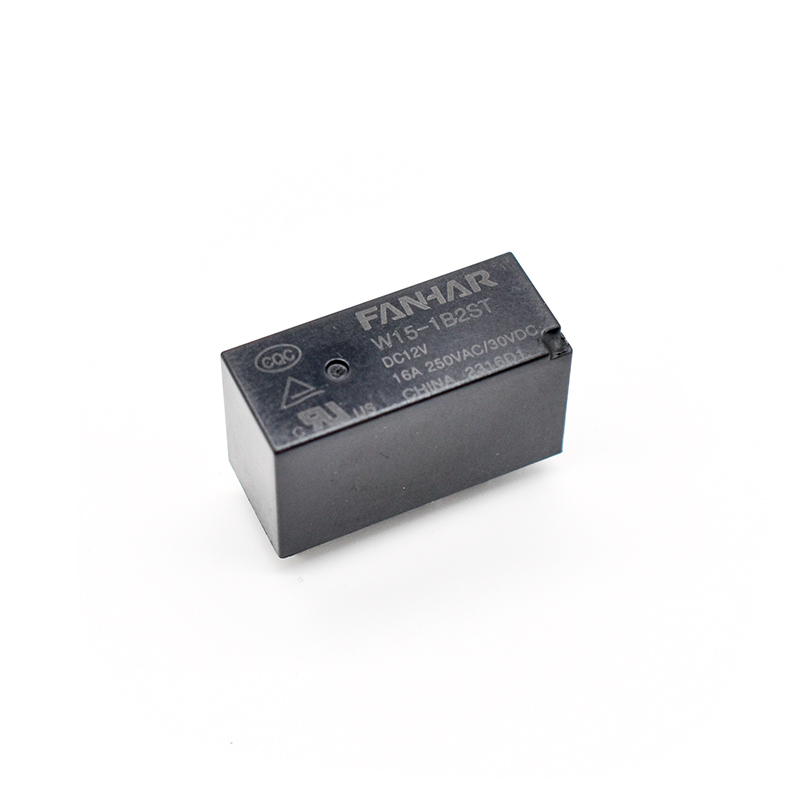

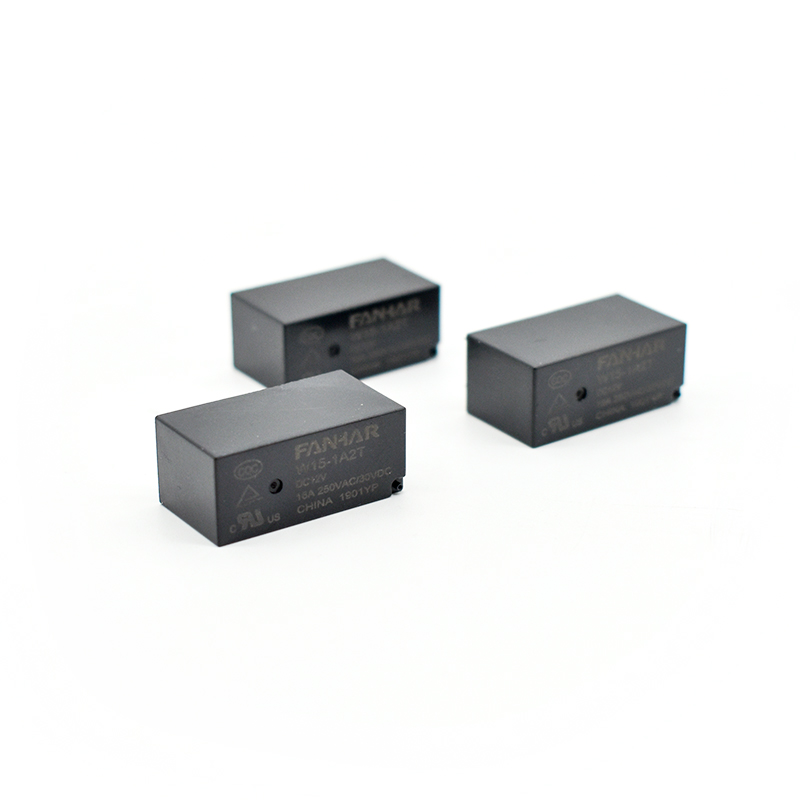

W15-1 16A 20A مرحل الطاقة متوافق مع UL TUV CQC

المواصفات

البند

بيانات الاتصال

ترتيب الاتصال

1 أ، 1 ب، 1 ج

مقاومة الاتصال (الأولي)

≥100mΩ(6VDC 1A)

مواد الاتصال

ني، أغسنو ₂

القيمة المقدرة

الحمل المقدر (حمل المقاومة)

16 أمبير   250 فولت تيار متردد/30 فولت تيار مستمر (قياسي)    20 أمبير   250 فولت تيار متردد

ماكس. تبديل الجهد

400 فولت تيار متردد/30 فولت تيار مستمر

ماكس. التبديل الحالي

20 أ

القدرة القصوى للتبديل

4000 فولت أمبير/480 واط

الحد الأدنى المسموح به للتحميل

5 فولت تيار مستمر 100 مللي أمبير

الكهربائية

الأداء

مقاومة العزل (الأولي)

1000 ميجا أوم (500 فولت تيار مستمر)

عازل

القوة

(الأولي)

بين الاتصالات المفتوحة

1000 فولت تيار متردد، 1 دقيقة

بين الملف والاتصالات

4000 فولت تيار متردد، 1 دقيقة

وقت التشغيل

≥15 مللي ثانية

وقت الافراج

≥10 مللي ثانية

الأداء الميكانيكي

مقاومة الصدمات

وظيفية

98 م / ث ² (10 جرام)

مدمرة

980 م / ث ² (100 جرام)

مقاومة الاهتزاز

10 هرتز ~ 55 هرتز 1.5 ملم دا

التحمل

ميكانيكية

1×10 ⁶ مكتب خدمات المشاريع

الكهربائية(Room temperature)

20 أ   250VAC

16 أمبير   250 فولت تيار متردد/30 فولت تيار مستمر
5 أمبير     400 فولت تيار متردد

5 × 10 ⁴ مكتب خدمات المشاريع (ON/OFF= 1s/9s)

1×10 ⁵ مكتب خدمات المشاريع (ON/OFF= 1s/9s)

1×10 ⁵ مكتب خدمات المشاريع (ON/OFF= 1s/9s)

حالة التشغيل

درجة الحرارة المحيطة

-40 درجة مئوية ~ 85 درجة مئوية/105 درجة مئوية

الرطوبة

5% إلى 90%

الإنهاء

ثنائي الفينيل متعدد الكلور

وزن الوحدة

تقريبا. 12 جرام

البناء

بلاستيك مختوم، مقاوم للتدفق
