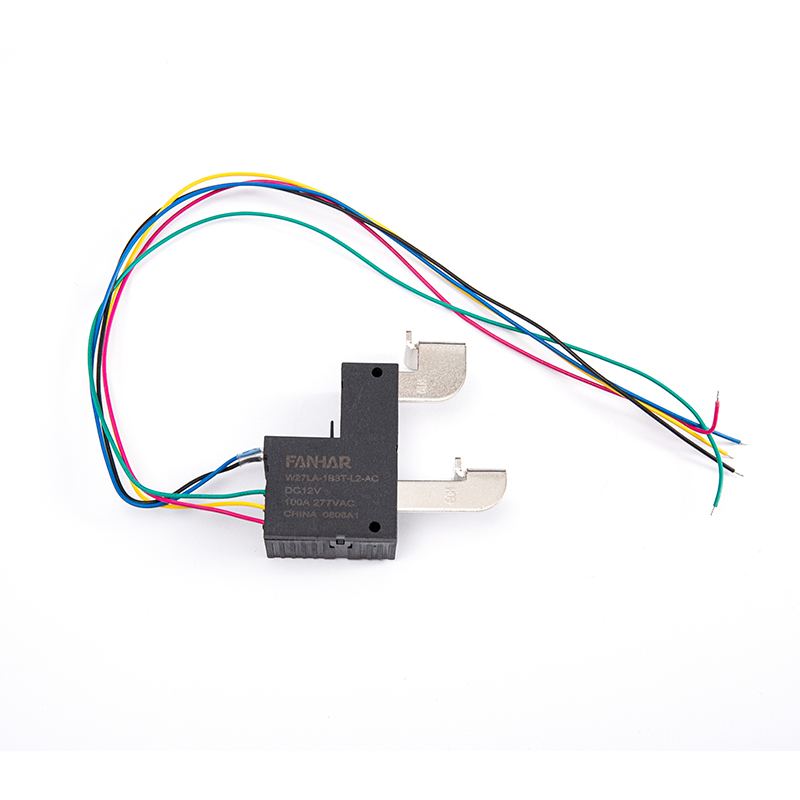

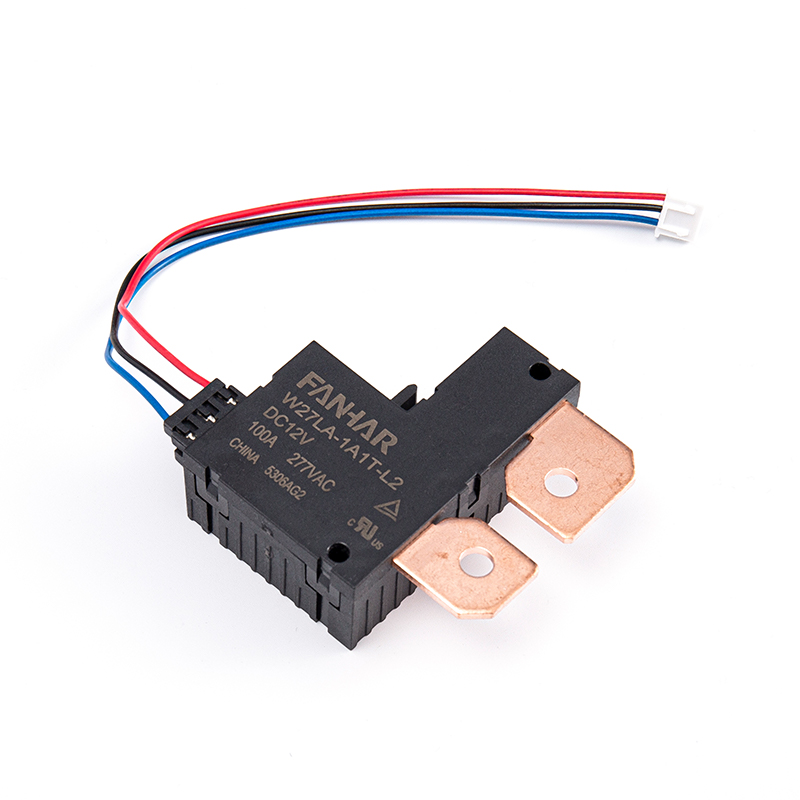

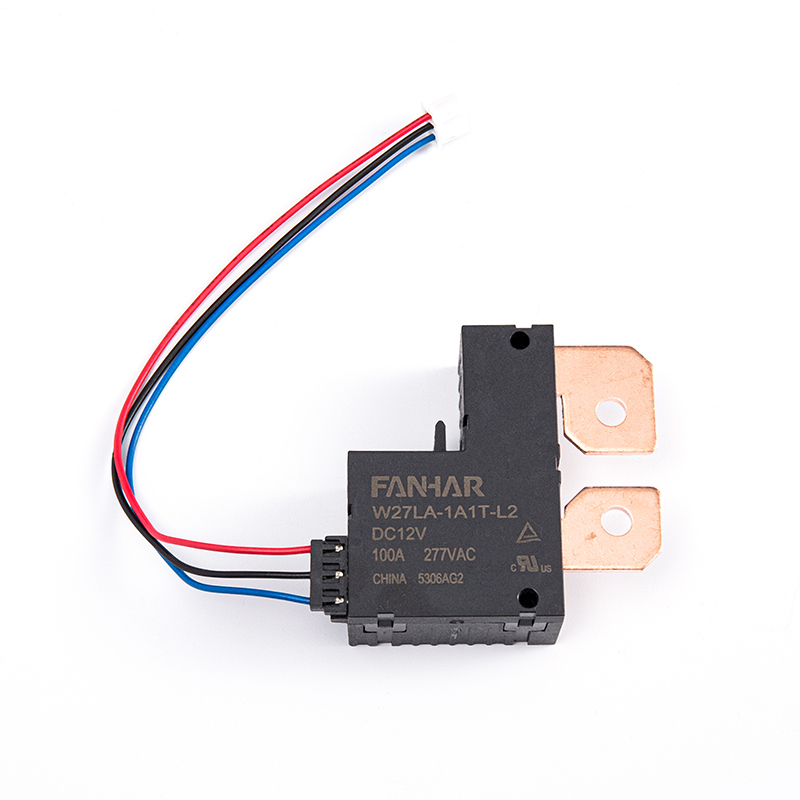

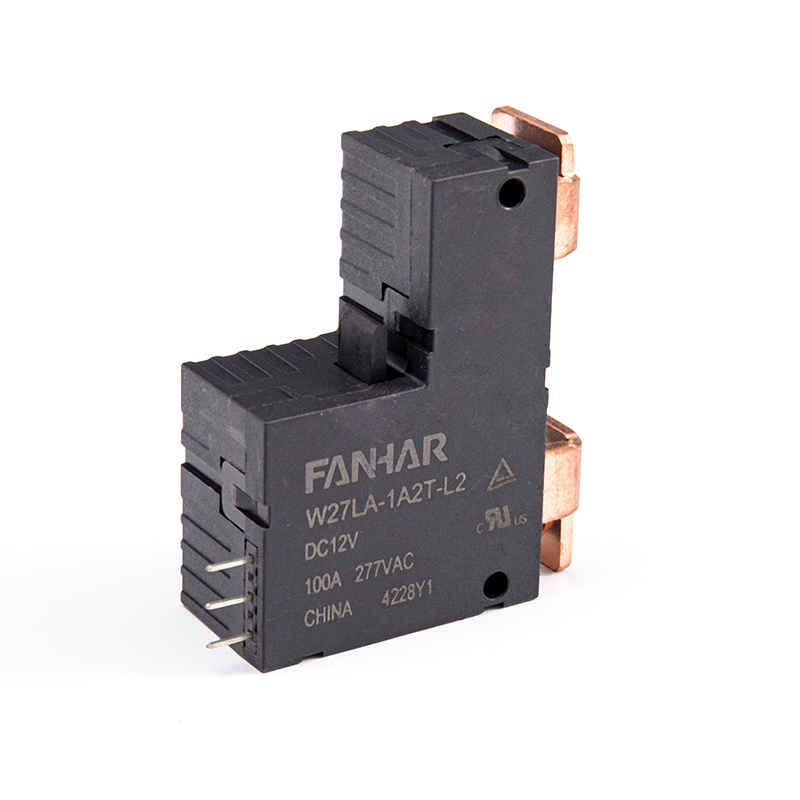

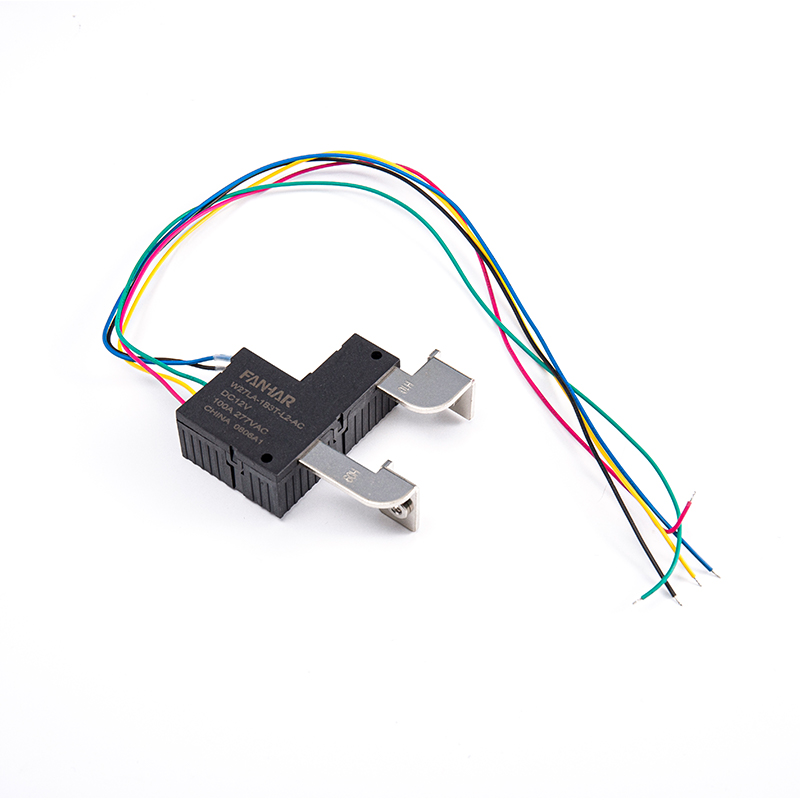

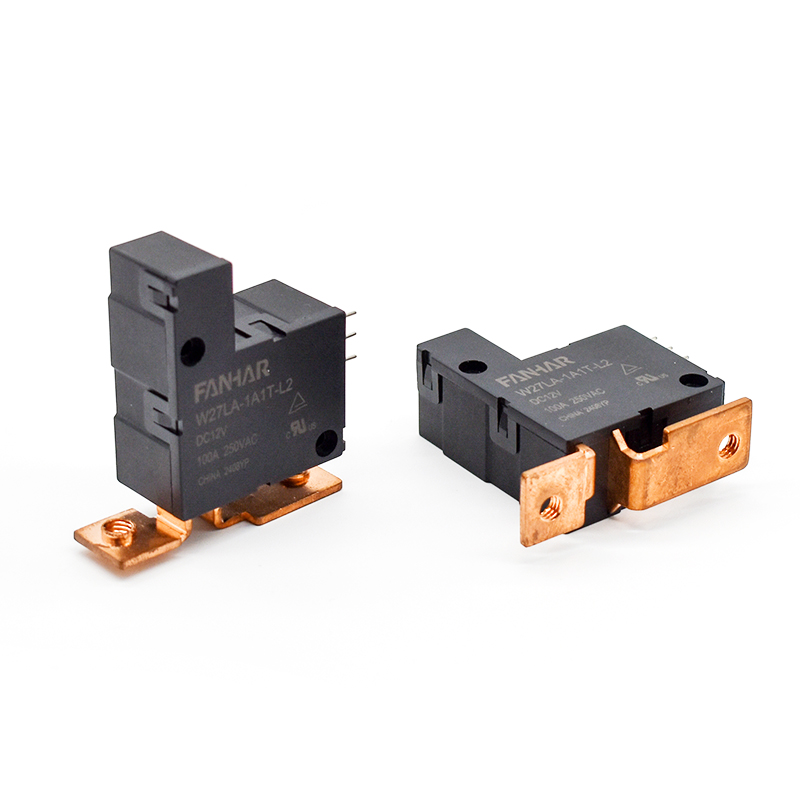

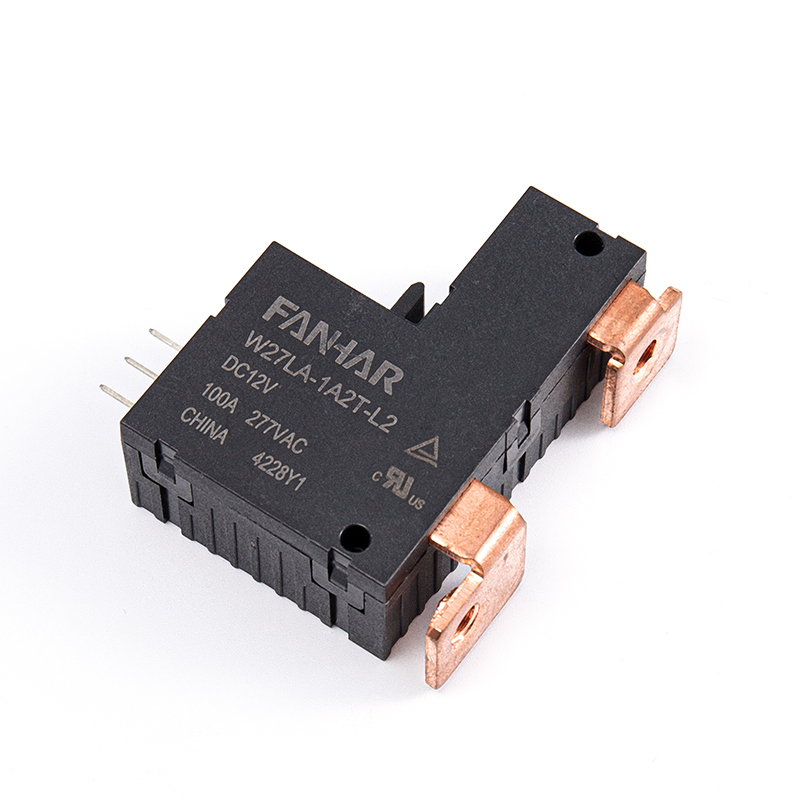

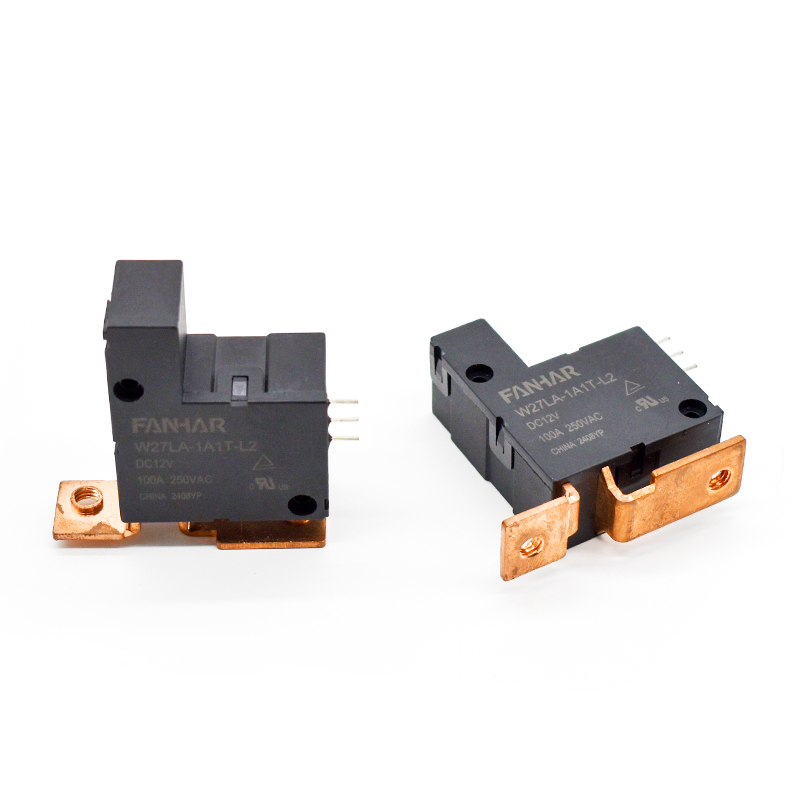

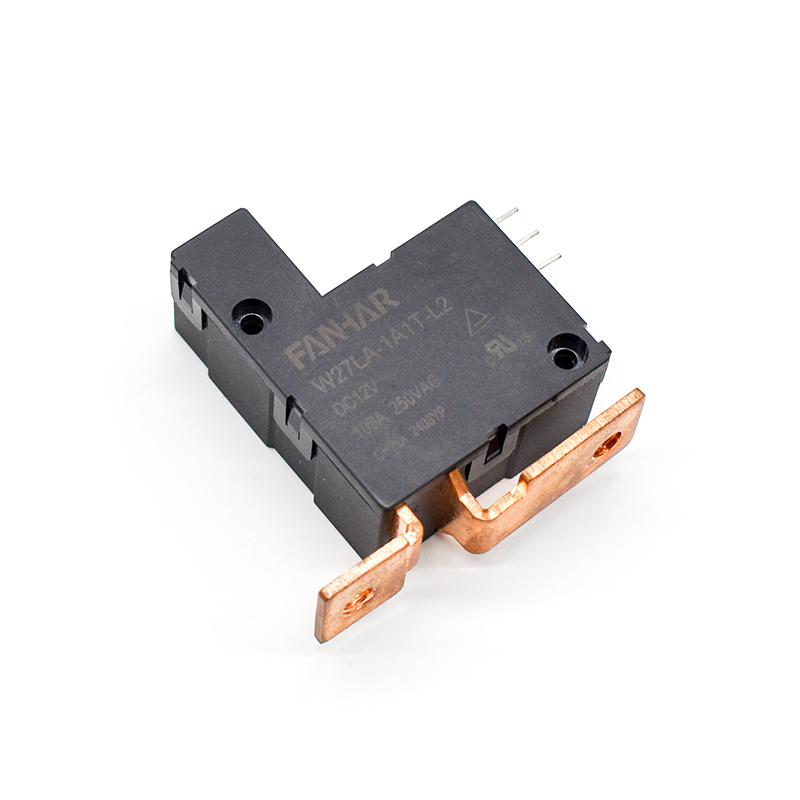

W27LA 100A 120A مرحل الإغلاق متوافق مع UL TUV

المواصفات

البند

بيانات الاتصال

ترتيب الاتصال

1أ،1ب

مقاومة الاتصال (الأولي)

≥1mΩ(6VDC 1A)

مواد الاتصال

AgSnO ₂

القيمة المقدرة

الحمل المقدر (حمل المقاومة)

100 أمبير   277 فولت تيار متردد

100 أمبير   415 فولت تيار متردد

ماكس. تبديل الجهد

440 فولت تيار متردد

ماكس. التبديل الحالي

120 أ

القدرة القصوى للتبديل

41500 فولت أمبير

الأداء الكهربائي

مقاومة العزل (الأولي)

1000 ميجا أوم (500 فولت تيار مستمر)

قوة عازلة (الأولي)

بين الاتصالات المفتوحة

2500 فولت تيار متردد، 1 دقيقة

بين الملف والاتصالات

4000 فولت تيار متردد، 1 دقيقة

وقت الإغلاق

≥25 مللي ثانية

وقت الافتتاح

≥25 مللي ثانية

الأداء الميكانيكي

مقاومة الصدمات

وظيفية

98 م / ث ² (10 جرام)

مدمرة

980 م / ث ² (100 جرام)

مقاومة الاهتزاز

10 هرتز ~ 55 هرتز 1.5 ملم دا

التحمل

ميكانيكية

1 × 10 ⁶ مكتب خدمات المشاريع

الكهربائية (درجة حرارة الغرفة)

100 أمبير   277VAC         1.5×10 ⁴ مكتب خدمات المشاريع (ON/OFF=1s/9s)

100 أمبير   415 فولت تيار متردد         1×10 ⁴ مكتب خدمات المشاريع (ON/OFF=1s/9s)

حالة التشغيل

درجة الحرارة المحيطة

-40 درجة مئوية ~ 95 درجة مئوية

الرطوبة

5% إلى 95%

الإنهاء

INT'L PCB اتصل بسرعة بالمحطة

وزن الوحدة

95 جرامًا تقريبًا (بدون المرفقات)

البناء

مقاومة التدفق
