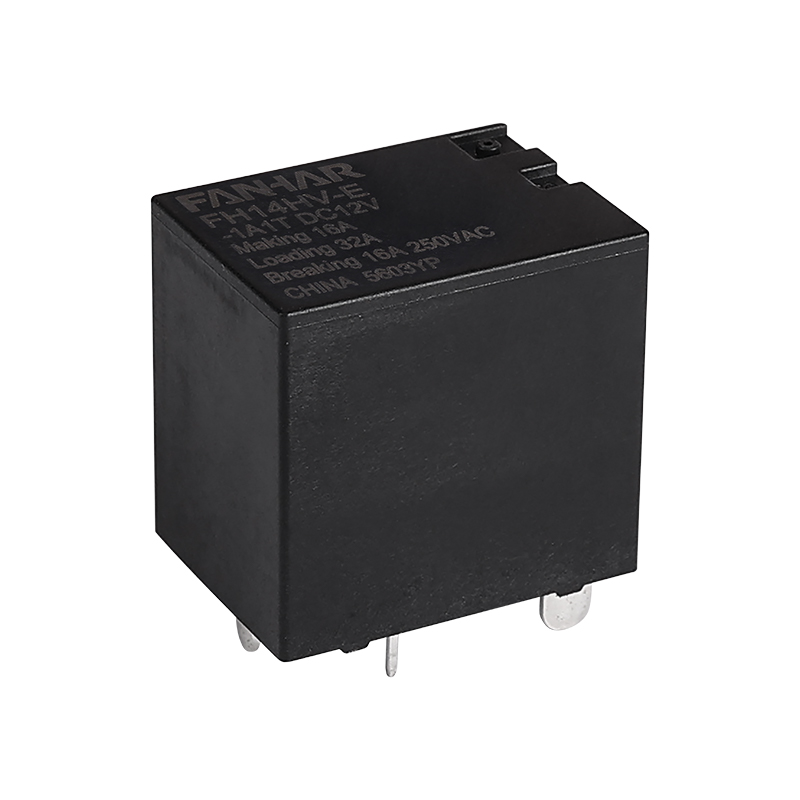

FH14T-E/FH14HV-E 26A 32A مرحل الطاقة

المواصفات

البند

FH14T-E

FH14HV-E

بيانات الاتصال

ترتيب الاتصال

1 أ

مقاومة الاتصال

≥10mΩ (6VDC 20A)

مواد الاتصال

AgSnO ₂

الحمل المقدر

الحمل المقدر (حمل المقاومة)

النوع القياسي: 32A   250VAC

النوع الحساس: 26A   250VAC

ماكس. تبديل الجهد

600 فولت تيار متردد

ماكس. التبديل الحالي

النوع القياسي: 32A

النوع الحساس: 26A

القدرة القصوى للتبديل

8864VA

7202VA

الحد الأدنى المسموح به للتحميل

5 فولت تيار مستمر 100 مللي أمبير

الكهربائية

الأداء

مقاومة العزل (الأولي)

100 ميجا أوم (500 فولت تيار مستمر)

عازل

القوة

(الأولي)

بين جهات الاتصال المفتوحة

النوع القياسي: 1500 فولت تيار متردد، دقيقة واحدة

نوع BG: 2000 فولت تيار متردد، دقيقة واحدة

بين

لفائف والاتصالات

2500 فولت تيار متردد، دقيقة واحدة

4000 فولت تيار متردد، دقيقة واحدة

وقت التشغيل

≥15 مللي ثانية

وقت الافراج

≥10 مللي ثانية

ميكانيكية

الأداء

صدمة

المقاومة

وظيفية

98 م / ث 2 (10 جم)

مدمرة

980 م / ث 2 (100 جم)

مقاومة الاهتزاز

10 هرتز ~ 55 هرتز 1.5 ملم دا

التحمل

ميكانيكية

1×10 ⁵ مكتب خدمات المشاريع

الكهربائية(Room temperature)

النوع القياسي: 32A   250VAC

النوع الحساس: 26A   250VAC

1×10 ⁴ مكتب خدمات المشاريع(ON/OFF= 1s/9s)

3×10 ⁴ مكتب خدمات المشاريع(ON/OFF= 1s/9s)

تشغيل

حالة

درجة الحرارة المحيطة

-40 درجة مئوية ~ 105 درجة مئوية

الرطوبة

5% إلى 85%

الإنهاء

ثنائي الفينيل متعدد الكلور

وزن الوحدة

تقريبا. 16 جرام

البناء

بلاستيك مختوم، مقاوم للتدفق
