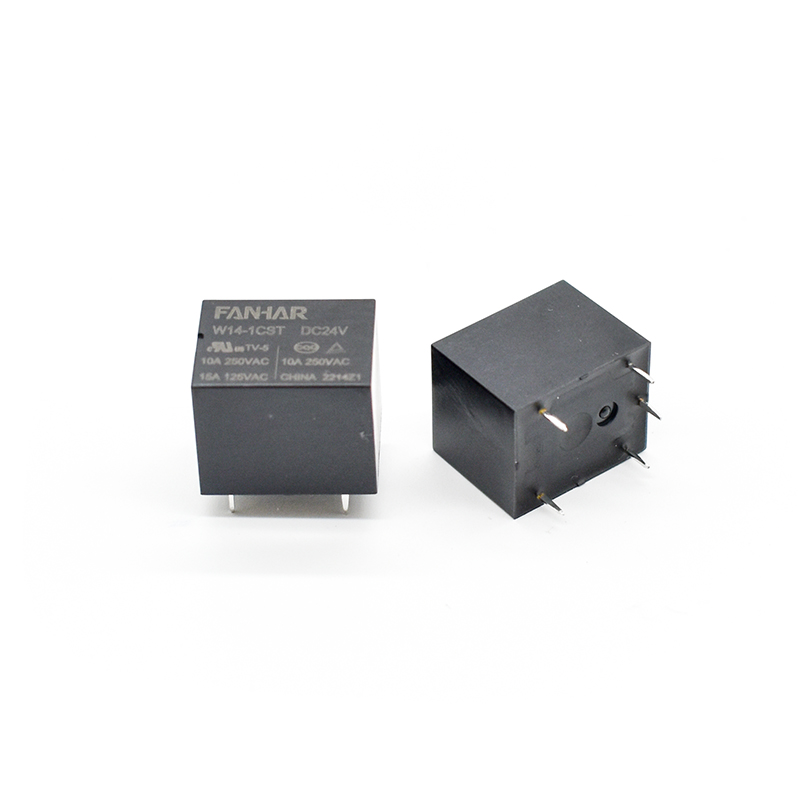

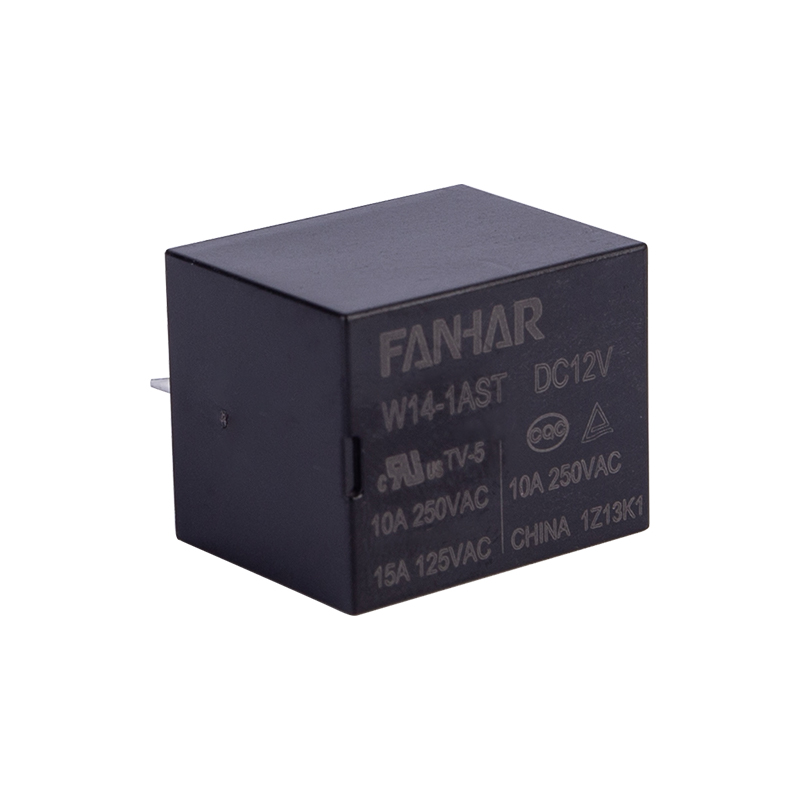

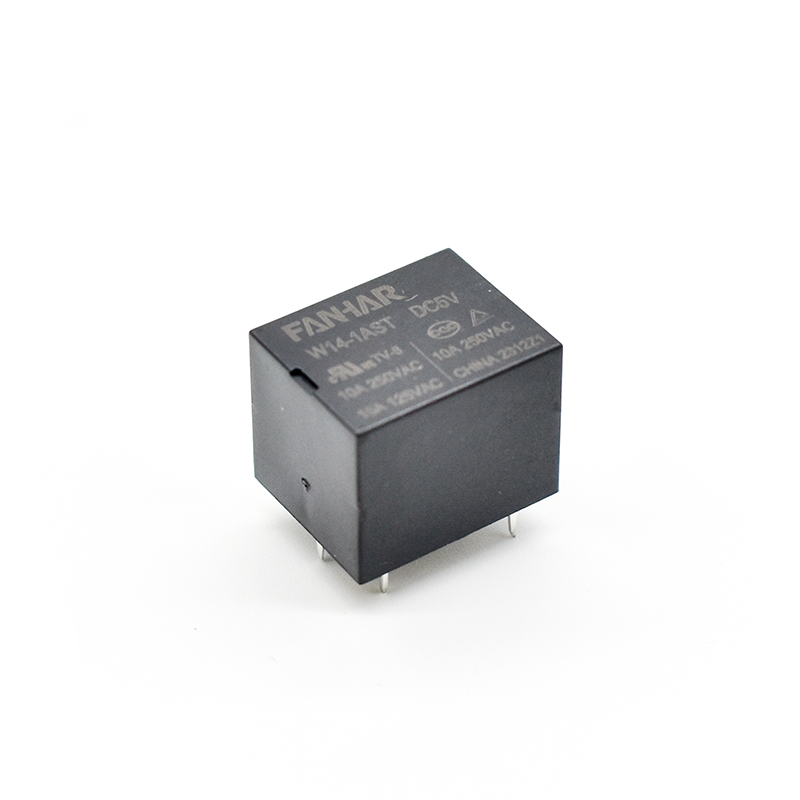

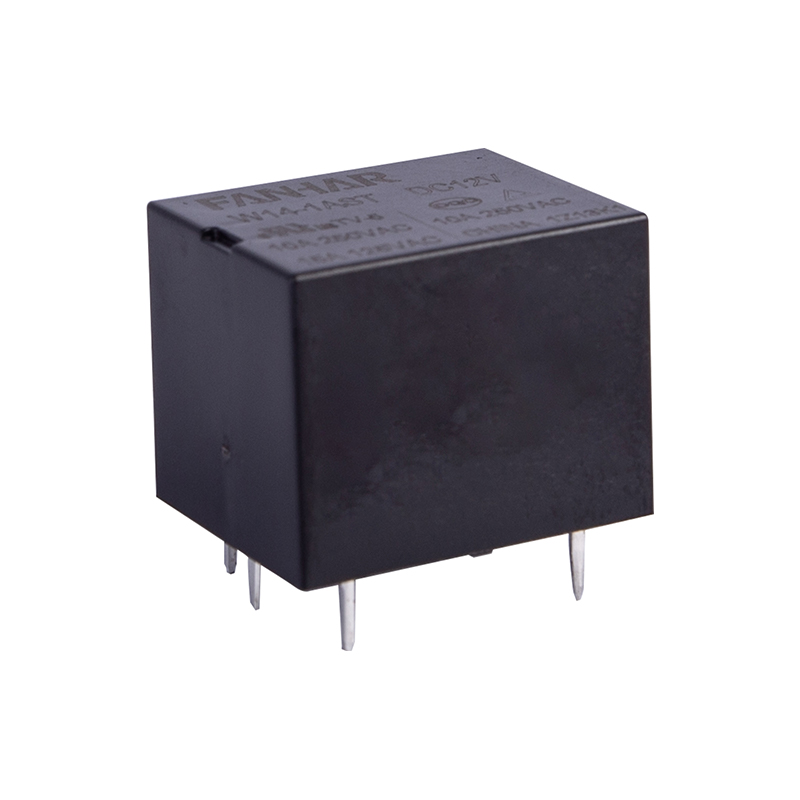

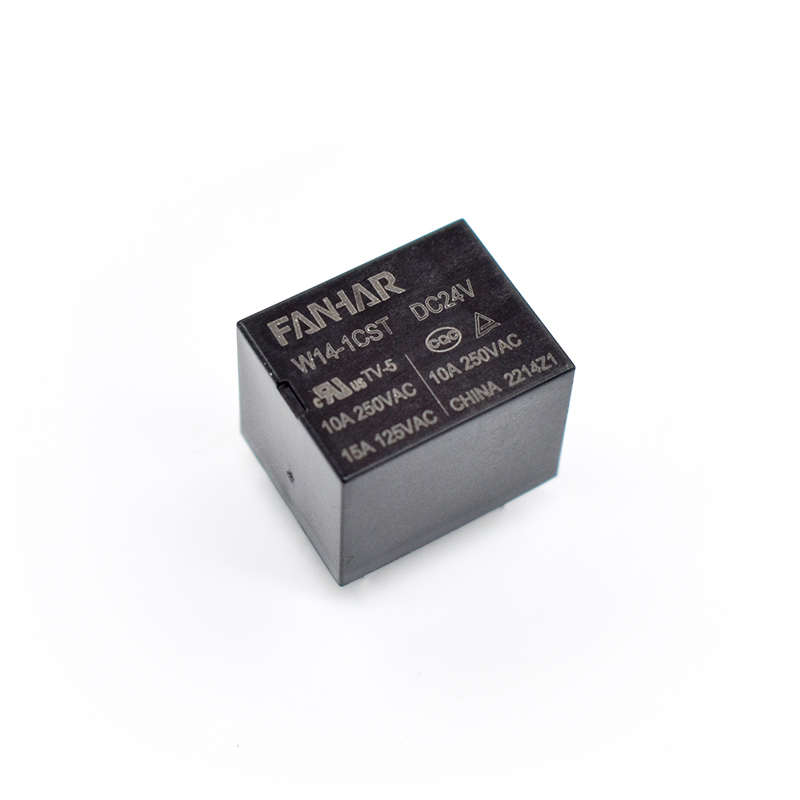

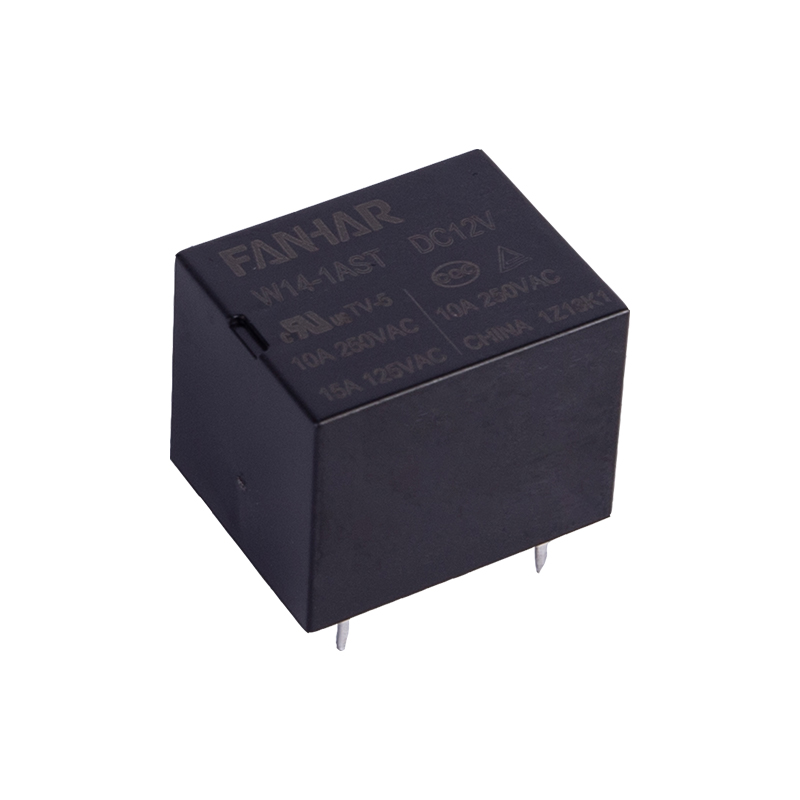

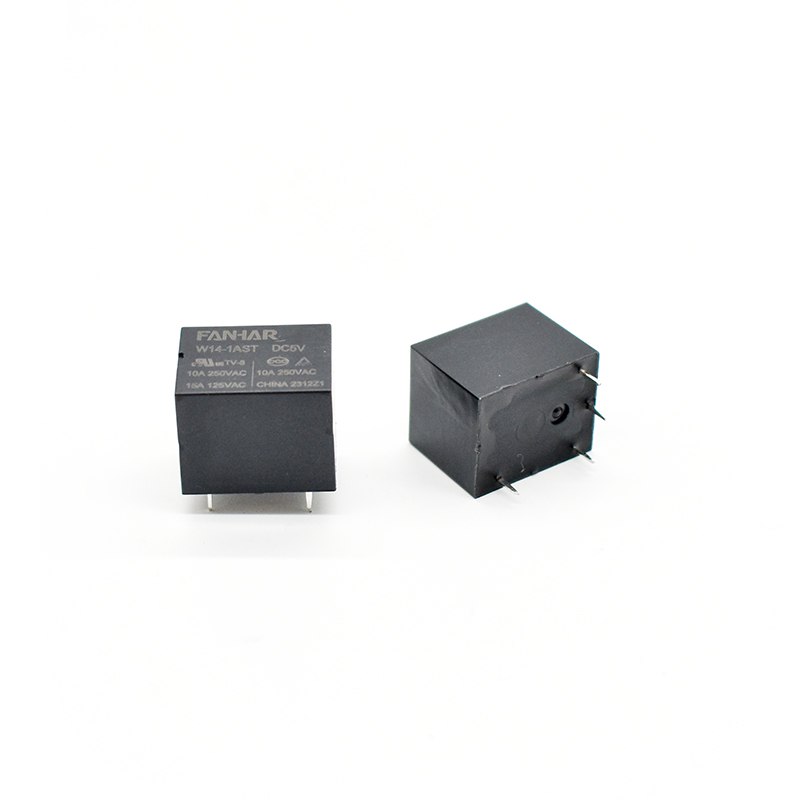

مرحل الطاقة W14 10A 15A متوافق مع UL TUV CQC

الميزات:
قدرة التبديل 15A
ترتيب الاتصال: 1A، 1C
التأكد من أن المنتج يلبي معايير IEC60335-1
تتوفر المنتجات ذات درجة حرارة التشغيل 105 درجة مئوية
نظام العزل UL: الفئة F
منتج صديق للبيئة (متوافق مع RoHS)
الأبعاد التفصيلية:(19.2×15.5×15.0) ملم
التطبيق الرئيسي: الأجهزة المنزلية، المنزل الذكي

المعلمات

المواصفات	البند
بيانات الاتصال	ترتيب الاتصال		1 أ، 1 ب، 1 ج
	مقاومة الاتصال		≥100mΩ(6VDC 1A)
	مواد الاتصال		AgSnO ₂
القيمة المقدرة	الحمل المقدر (حمل المقاومة)		10 أمبير 250 فولت تيار متردد/30 فولت تيار مستمر 15 أمبير 125 فولت تيار متردد
	ماكس. تبديل الجهد		277 فولت تيار متردد/30 فولت تيار مستمر
	ماكس. التبديل الحالي		15 أ
	القدرة القصوى للتبديل		2500 فولت أمبير/300 واط
	الحد الأدنى المسموح به للتحميل		5 فولت تيار مستمر 100 مللي أمبير
الكهربائية الأداء	مقاومة العزل (الأولي)		1000 ميجا أوم (500 فولت تيار مستمر)
	قوة عازلة (الأولي)	بين الاتصالات المفتوحة	750 فولت تيار متردد، دقيقة واحدة
		بين الملف والاتصالات	1500 فولت تيار متردد، دقيقة واحدة
	وقت التشغيل		≥10 مللي ثانية
	وقت الافراج		≥5 مللي ثانية
ميكانيكية الأداء	صدمة المقاومة	وظيفية	98 م / ث 2 (10 جم)
		مدمرة	980 م / ث 2 (100 جم)
	مقاومة الاهتزاز		10 هرتز ~ 55 هرتز 1.5 ملم دا
التحمل	ميكانيكية		1×10 ⁶ مكتب خدمات المشاريع
	الكهربائية(Room temperature)		5A 250VAC/30VDC 1×10 ⁵ مكتب خدمات المشاريع(ON/OFF=1s/9s) 10 أمبير 250VAC/30VDC 5×10 ⁴ مكتب خدمات المشاريع(ON/OFF=1s/9s) 15 أ 125VAC 5×10 ⁴ مكتب خدمات المشاريع(ON/OFF=1s/9s) 1/2 حصان 125VAC (محرك) 3×10 ⁴ مكتب خدمات المشاريع(ON/OFF=1s/9s) 600 واط 120 فولت تيار متردد (مصباح LED) 2.5×10 ⁴ مكتب خدمات المشاريع (ON/OFF=1s/9s)
تشغيل حالة	درجة الحرارة المحيطة		-40 درجة مئوية ~ 85/105 درجة مئوية
	الرطوبة		5% إلى 90%
الإنهاء			ثنائي الفينيل متعدد الكلور
وزن الوحدة			7 جرام تقريبًا
البناء			بلاستيك مختوم، مقاوم للتدفق

الوصف

إن قدرة التبديل W14 Power Relay 15A عبارة عن مرحل عالي الكفاءة مع قدرة تحويل 15A، ومناسبة لمجموعة متنوعة من تطبيقات الإلكترونيات الصناعية والاستهلاكية. إنه ذو تصميم مدمج، وحجم صغير، ويتوافق مع معايير RoHS البيئية، ومتوفر في كل من الإصدارات المختومة وغير المختومة لتلبية احتياجات البيئات المختلفة. يستخدم المرحل تخطيطًا قياسيًا لثنائي الفينيل متعدد الكلور ويدعم تكوينات الاتصال من النموذج A والنموذج C، والتي يمكن أن تحقق تشغيلًا عالي الموثوقية. يغطي نطاق جهد الملف من 5 فولت إلى 24 فولت تيار مستمر، وهو مناسب لمجموعة متنوعة من أنظمة الطاقة. بالإضافة إلى ذلك، فإن مادة التلامس الخاصة بمرحل W14 مطلية بالفضة أو مطلية بالذهب لضمان الثبات والمتانة في الاستخدام طويل الأمد. من حيث الأداء، يتميز مرحل W14 باستهلاك منخفض للطاقة، مع قوة سحب للملف الفردي تبلغ 0.4 واط فقط وقوة سحب للملف المزدوج تبلغ 0.8 واط، مما يجعله ممتازًا في توفير الطاقة. وفي الوقت نفسه، يصل مستوى عزله إلى مستوى UL F ويصل جهد تحمله إلى 15 كيلو فولت، مما يضمن السلامة والموثوقية في البيئات ذات الجهد العالي. يدعم مرحل W14 أيضًا وظيفة التنظيف التلقائي، ويمنع التصميم المختوم دخول الغبار والرطوبة، مما يطيل عمر خدمة المعدات. تصميمها المصغر يجعلها مناسبة للتطبيقات ذات المساحة المحدودة. بفضل قدرته العالية على التبديل، واستهلاكه المنخفض للطاقة، وتصميمه الصديق للبيئة وخيارات التكوين المتعددة، يعد مرحل الطاقة W14 حلاً مثاليًا للتحكم في الطاقة في مجالات الأتمتة الصناعية والإلكترونيات الاستهلاكية.
