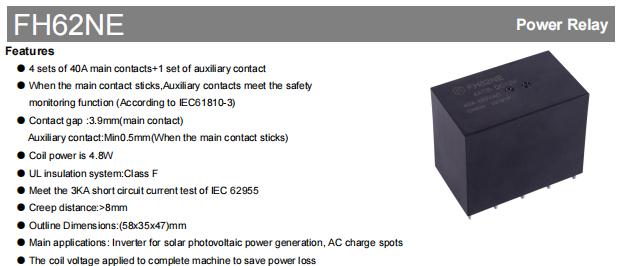

FH62NE 40A Eew Energy Relay مع مراقبة السلامة IEC 61810‑3 - مثالي لمحولات الطاقة الشمسية ومحطات شحن التيار المتردد

نظرًا لأن الأنظمة الكهروضوئية ومحطات شحن المركبات الكهربائية ومعدات التحكم الصناعية تفرض متطلبات متزايدة على السلامة الكهربائية وكفاءة الطاقة، المرحلات يجب أن تقدم ليس فقط أداء تحويل موثوقًا به ولكن أيضًا مراقبة السلامة والتشغيل منخفض الطاقة والاستقرار على المدى الطويل. سلسلة FH62NE تتابع الطاقة الجديدة تجمع شركة Fanhar Electronics بين سعة التحميل العالية ومراقبة السلامة الذكية والتشغيل الموفر للطاقة والتصميم طويل العمر في حل واحد، مما يوفر حلاً موثوقًا للغاية لتحويل الطاقة للتطبيقات ذات المتطلبات الصارمة للأداء الكهربائي وسلامة النظام والقدرة على التكيف البيئي.

4 مجموعات من جهات الاتصال الرئيسية بقدرة 40 أمبير، جهة اتصال مساعدة واحدة - حمل تيار عالي ومراقبة السلامة في جهاز واحد

ال FH62NE يتميز بأربع مجموعات من جهات الاتصال الرئيسية بقدرة 40 أمبير وجهاز اتصال مساعد واحد:

جهات الاتصال الرئيسية : 4 النموذج A (4A/4AB) يفتح عادةً جهات اتصال، باستخدام مادة AgSnO₂ (أكسيد القصدير الفضي)، مصنفة عند 40 أمبير عند 480 فولت تيار متردد (مقاوم)، وقدرة التحويل القصوى 19200 فولت أمبير، ومقاومة الاتصال الأولية ≥10 متر أوم.

الاتصال المساعد : 1 جهة اتصال مغلقة عادةً من النموذج B، باستخدام مادة AgNi (النيكل الفضي)، بتصنيف 1A @ 277VAC / 30VDC.

وظيفة السلامة الأساسية : في حالة لحام جهة الاتصال الرئيسية بسبب وجود خطأ، لا يزال من الممكن فتح جهة الاتصال المساعدة بشكل موثوق مع وجود فجوة لا تقل عن ≥0.5 مم، مما يرسل إشارة خطأ إلى نظام التحكم لمراقبة سلامة الدائرة الرئيسية في الوقت الفعلي. يتوافق هذا مع معايير السلامة IEC 61810-3. تبلغ فجوة الاتصال الرئيسية 3.9 مم، مما يضمن سلامة عزل الجهد العالي.

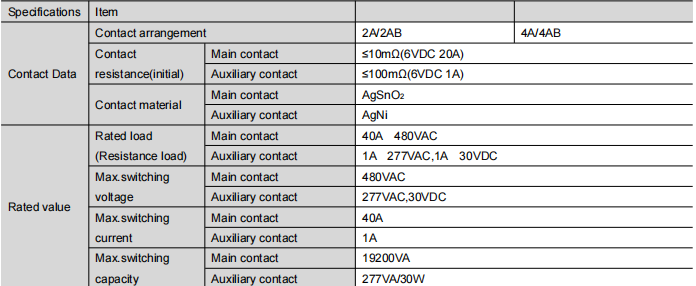

FH62 data

تصميم العزل العالي من الفئة F يلبي متطلبات الجهد العالي لتطبيقات الطاقة الجديدة

تعمل معدات الطاقة الجديدة تحت الجهد العالي لفترات طويلة، مما يتطلب أداء عزل ممتاز. يعتمد FH62NE نظام عزل من الفئة F (155 درجة مئوية) مع مسافة زحف تزيد عن 8 مم، مما يمنع بشكل فعال انهيار الجهد العالي والتسرب.

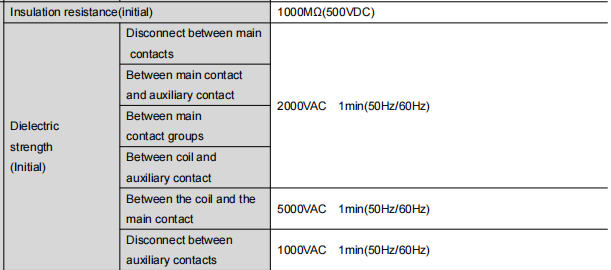

قدرة القوة العازلة:

FH62NE

زيادة الجهد: ال relay withstands 10 kV (1.2/50 µs) surge voltage between coil and contacts. Initial insulation resistance is 1000 MΩ at 500 VDC.

تصميم منخفض الطاقة

ال FH62NE uses a low-power coil design with a rated operating power of only 4.8W. After the switching action, the state can be maintained by applying a sustaining voltage as low as 40%–100% of rated voltage (at 25°C) or 50%–60% (at 85°C), significantly reducing long-term energy consumption and heat buildup.

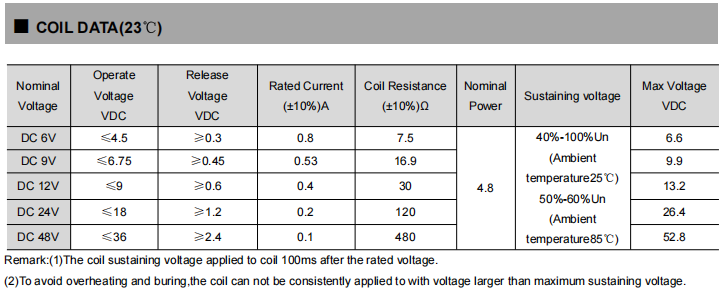

مواصفات الملف (عند 23 درجة مئوية):

FH62NE Coil

وقت التشغيل: ≥40 مللي ثانية؛ وقت الإصدار: ≥20 مللي ثانية.

نطاق واسع لدرجات الحرارة وموثوقية عالية للبيئات الصناعية الصعبة

ال FH62NE features a fully sealed, dust- and splash-proof construction, operating reliably over a temperature range of –40°C to 85°C and humidity range of 5% to 85% RH, making it suitable for diverse climates and harsh industrial environments.

تصنيفات التحمل:

الحياة الميكانيكية: 1,000,000 عملية
الحياة الكهربائية: 30,000 عملية (مقاومة 40 أمبير/480 فولت تيار متردد، التشغيل/الإيقاف = 1 ثانية/9 ثوانٍ)

مقاومة الاهتزاز والصدمات:

الاهتزاز الوظيفي: 10 هرتز – 55 هرتز، سعة 1.5 ملم
الصدمة الوظيفية: 98 م/ث² (10 جم)
الصدمة المدمرة: 980 م/ث² (100 جم)

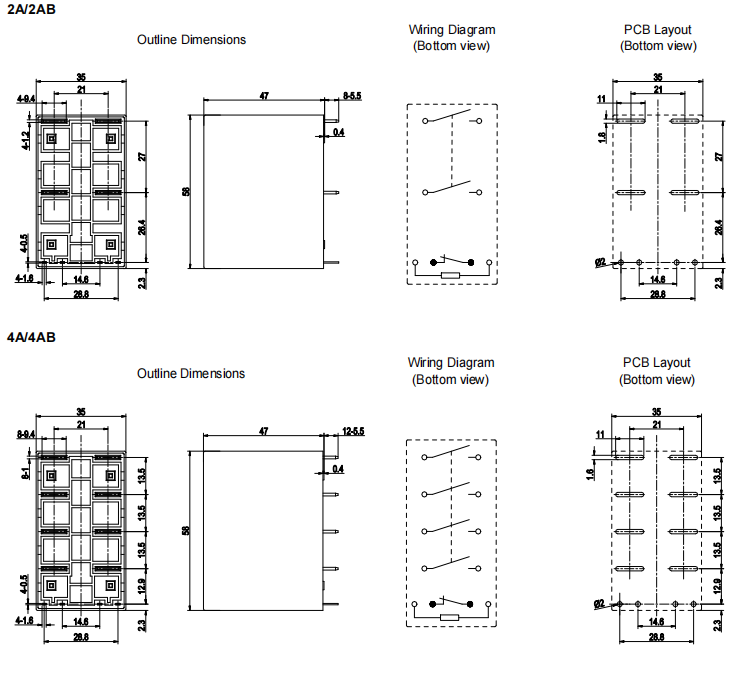

حجم صغير لسهولة تكامل النظام

ال FH62NE measures 58 mm × 35 mm × 47 mm (L × W × H) and weighs approximately 200 g, making it easy to integrate into space-constrained enclosures.

FH62 Compact Size for Easy System Integration

توصيات التركيب واللحام:

التركيب: يوصى بتركيب PCB

درجة حرارة اللحام: 260 درجة مئوية ± 5 درجة مئوية

وقت اللحام: 3 – 5 ثواني

تفاوت أبعاد التركيب (ما لم يُذكر): ±0.1 مم

سيناريوهات التطبيق الرئيسية

بفضل قدرته العالية على حمل التيار، ومراقبة السلامة المستقلة، والتصميم المثبت، يتم استخدام FH62NE على نطاق واسع في:

محولات الطاقة الشمسية الكهروضوئية : لتبديل الحمل والعزل على جانب إدخال التيار المستمر أو جانب إخراج التيار المتردد. إن قدرتها على تحمل الجهد العالي، وقدرتها الحالية العالية، ومناعتها ضد زيادة التيار تتعامل بشكل فعال مع تقلبات الجهد والتحويلات العابرة الشائعة في الأنظمة الكهروضوئية.

محطات شحن AC EV : باعتبارها مكون التبديل الأساسي في دوائر التحكم في الشحن، تحمل جهات الاتصال الرئيسية تيار الشحن بأمان، بينما توفر جهة الاتصال المساعدة طبقة إضافية من حماية السلامة.

أنظمة السلامة الحرجة التي تتطلب تعليقات حول الحالة : تقدم جهة الاتصال المساعدة معلومات تشخيصية حول حالة جهة الاتصال الرئيسية، وتلبية احتياجات التطبيقات ذات متطلبات السلامة الصارمة.

الأسئلة المتداولة

Q1: ما هو الحمل المقدر لجهات الاتصال الرئيسية FH62NE؟

ال main contacts are rated at 40A @ 480VAC (resistive load) with a maximum switching capacity of 19,200 VA, using AgSnO₂ contact material and initial contact resistance ≤10 mΩ.

س2: ما هي وظيفة جهة الاتصال المساعدة؟

ال auxiliary contact is 1 Form B (normally closed), rated at 1A @ 277VAC / 30VDC. Its core function is safety monitoring: in case of main contact welding, the auxiliary contact opens reliably (minimum gap ≥0.5 mm) and sends a fault signal, complying with IEC 61810-3.

Q3: ما هو استهلاك طاقة الملف لـ FH62NE؟

ال rated operating power is 4.8W. After operation, a sustaining voltage as low as 40%–100% (25°C) or 50%–60% (85°C) of rated voltage can be applied to greatly reduce energy consumption.

س4: ما هو العمر الكهربائي لجهاز FH62NE؟

تحت الحمل المقاوم 40A/480VAC (ON/OFF = 1s/9s)، العمر الكهربائي هو 30,000 عملية.

س5: ما هو استهلاك طاقة الملف لـ FH62NE؟

ال rated operating power is 4.8W. After operation, a sustaining voltage as low as 40%–100% (25°C) or 50%–60% (85°C) of rated voltage can be applied to greatly reduce energy consumption.
