التطبيق والتطوير المستقبلي للمرحلات في الشبكات الذكية

يتقدم التحول العالمي في مجال الطاقة بوتيرة غير مسبوقة. بحسب وكالة الطاقة الدولية (IEA). الطاقة المتجددة ومن المتوقع أن تشكل المصادر ما يقرب من 40% من توليد الكهرباء على مستوى العالم بحلول عام 2030، في حين من المتوقع أن يتجاوز عدد المركبات الكهربائية على الطريق 200 مليون. ويفرض هذا الاتجاه متطلبات عالية للغاية على مرونة شبكات الطاقة وموثوقيتها وتفاعلها. وقد ظهرت الشبكة الذكية كاستجابة - حيث قامت بدمج أجهزة الاستشعار المتقدمة، والاتصالات، والتحكم، والحوسبة السحابية في شبكات الطاقة التقليدية، مما يمنح الشبكة قدرات "الإدراك الذاتي، واتخاذ القرار الذاتي، واستعادة الذات".

ضمن البنية الواسعة للشبكة الذكية، المرحلات على الرغم من صغر حجمها، إلا أنها تعمل بمثابة "خط الدفاع الأول" و"محطة التنفيذ" لتشغيل النظام بشكل آمن ومستقر وفعال. ويتحملون مسؤوليات متعددة، بدءًا من عزل الأخطاء وتحويل الأحمال إلى حماية المعدات وإرسال الطاقة. تبدأ هذه المقالة من المبادئ الأساسية، وتستعرض بشكل منهجي سيناريوهات التطبيق الأساسية للمرحلات شبكات ذكية ، ويحلل التحسينات الملموسة التي حققتها في أداء الشبكة، ويتطلع إلى مسارات تطور التكنولوجيا في المستقبل. وأخيرًا، يتم توفير قائمة بالأسئلة المتداولة (FQA) للرجوع إليها بسرعة.

أساسيات التتابع: من المغناطيس الكهربائي إلى المحطة الذكية

مبدأ التشغيل والتصنيف

التتابع هو مفتاح كهربائي تلقائي. مبدأ تشغيله الأساسي هو: عندما تصل كمية الإدخال (مثل الجهد والتيار ودرجة الحرارة والوقت وما إلى ذلك) إلى عتبة محددة، يقوم مغناطيس كهربائي أو دائرة إلكترونية بتشغيل جهات الاتصال للعمل، وبالتالي التحكم في تشغيل/إيقاف دائرة عالية الطاقة. وفقًا للطرق الفنية ، يمكن تصنيف المرحلات على النحو التالي:

الأدوار التقليدية في أنظمة الطاقة

وظيفة التحكم : يستخدم إشارات تيار صغير لدفع الأحمال ذات التيار العالي، مما يتيح التشغيل/الإيقاف عن بعد.

وظيفة الحماية : يكتشف التيار الزائد والجهد الزائد والجهد المنخفض والدوائر القصيرة وغيرها من الحالات الشاذة، مما يؤدي إلى فصل الدوائر المعيبة بسرعة.

نقل الإشارة : يحول حالة المعدات (مغلق/مفتوح، إنذار) إلى إشارات اتصال جافة لأنظمة المراقبة.

خمسة تطبيقات أساسية للمرحلات في الشبكات الذكية

المحطات الفرعية الذكية والتحكم في المعدات الأولية

يتم بناء الشبكات الذكية على محطات فرعية رقمية، وتستخدم على نطاق واسع محولات الأجهزة الإلكترونية والمعدات الأولية الذكية (على سبيل المثال، قواطع الدائرة الذكية، ومفاتيح الفصل). تعمل المرحلات كمشغلات تحكم، حيث تستقبل GOOSE (Generic Objectحدث المحطة الفرعية الموجه) أوامر من دمج الوحدات أو أجهزة الحماية والتحكم، واستكمال عمليات التبديل خلال ميلي ثانية.

مثال على ذلك : بعد تجديد المحطة الفرعية الذكية بقدرة 220 كيلو فولت في الصين، أدى استبدال المرحلات الكهرومغناطيسية التقليدية بمجموعات مرحلات ذكية إلى خفض متوسط وقت التشغيل من 80 مللي ثانية إلى 15 مللي ثانية، مما أدى إلى تحسين سرعة إزالة أخطاء النظام بنسبة 80% تقريبًا.

خطأ الشبكة الذاتيالشفاء وإعادة التكوين السريع

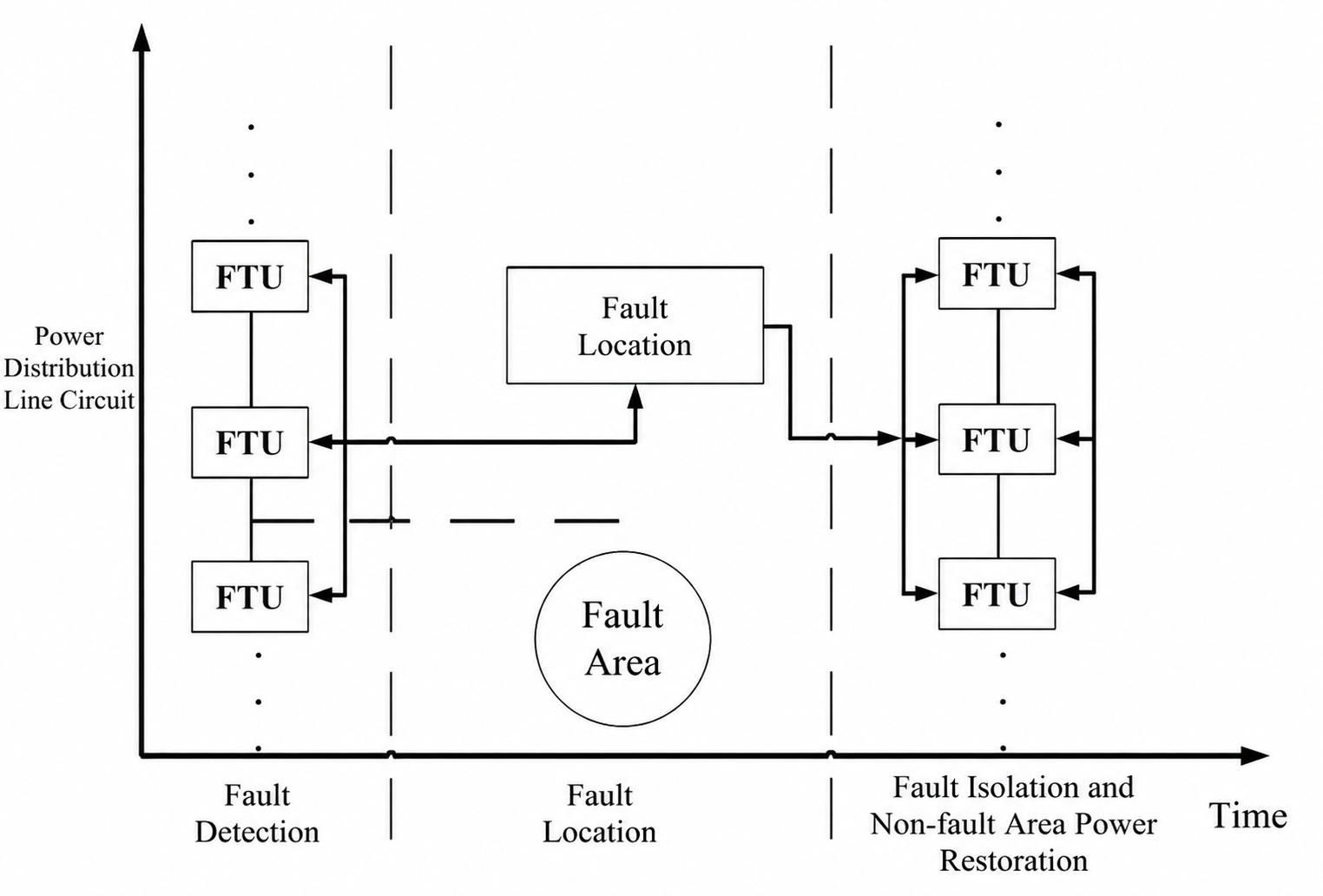

تعتمد قدرة الشبكات الذكية على "الشفاء الذاتي" على عملية حلقة مغلقة: اكتشاف الأخطاء ← الموقع ← العزل ← الاستعادة. تلعب المرحلات دورًا مزدوجًا في هذه العملية:

عزل الأعطال: عند حدوث ماس كهربائي على خط ما، تعمل المرحلات على الفور لفصل القسم المعيب عن الشبكة الرئيسية.

إعادة التكوين التلقائي: من خلال منطق أتمتة وحدة التغذية (FA)، تقوم المرحلات بتنسيق المفاتيح المجاورة لنقل الأقسام غير المعيبة إلى مصادر الطاقة الاحتياطية، مما يؤدي إلى ضغط وقت الاستعادة من ساعات إلى دقائق أو حتى ثوانٍ.

التحكم الدقيق في الحمل والاستجابة للطلب

خلال فترات التوازن الضيق بين العرض والطلب على الطاقة، تستخدم الشبكات الذكية آليات الاستجابة للطلب (DR) لتنظيم الأحمال من جانب العميل. لم تعد المرحلات مجرد "مفاتيح ثابتة"؛ تعمل جنبًا إلى جنب مع منصات تجميع الأحمال:

استجابة سعر وقت الاستخدام: بناءً على إشارات الأسعار، يتم فصل المرحلات تلقائيًا أو ضبطهاالأحمال الحرجة (مثل مكيفات الهواء وشواحن السيارات الكهربائية).

فصل الأحمال في حالات الطوارئ: عندما ينخفض ​​التردد، تقوم المرحلات بفصل الأحمال المتقطعة بشكل تسلسلي وفقًا للأولوية، مما يمنع انقطاع التيار الكهربائي على نطاق واسع.

وفقًا لإحصاءات وزارة الطاقة الأمريكية، يمكن للمباني التجارية التي تستخدم المرحلات الذكية للاستجابة للطلب أن تقلل من أحمال الذروة في الصيف بنسبة 15% إلى 25%، مع الحد الأدنى من التأثير على راحة الركاب.

الاتصال الودي بالشبكة لموارد الطاقة الموزعة (DER)

ويعمل التكامل الواسع النطاق بين الخلايا الكهروضوئية، وطاقة الرياح، وتخزين الطاقة، والمركبات الكهربائية على تحويل شبكات التوزيع من أنظمة "شعاعية أحادية الاتجاه" إلى أنظمة "تفاعلية ثنائية الاتجاه". تشمل المهام الرئيسية للمرحلات في نقاط الربط البيني DER ما يلي:

كشف نشط لمكافحة الجزيرة : عند فقدان جهد الشبكة، تقوم المرحلات بفصل المولدات الموزعة بسرعة لمنع عملية العزل التي قد تعرض موظفي الصيانة للخطر.

التحكم في تجانس الطاقة : اعتمادًا على الظروف الجوية، تقوم المرحلات بتبديل أجهزة تخزين الطاقة ديناميكيًا أو ضبط مخرجات العاكس لتسهيل تقلبات الطاقة.

التنسيق متعدد المصادر : في الشبكات الصغيرة، تعمل المرحلات بمثابة "مفاتيح بوابة" لإرسال مصادر الطاقة المختلفة وفقًا للأولويات الاقتصادية أو البيئية

الإدارة الصحية لدورة الحياة الكاملة للمعدات

تتضمن المرحلات الذكية الحديثة أجهزة استشعار مدمجة لدرجة الحرارة والجهد والتيار، وتدعم بروتوكول الاتصال IEC 61850. يمكنهم تحميل بيانات الحالة مثل عدد العمليات وارتداء جهات الاتصال ووقت التشغيل. تتنبأ منصات الصيانة، جنبًا إلى جنب مع نماذج التعلم الآلي، بالعمر الإنتاجي المتبقي للمرحلات، مما يتيح الصيانة القائمة على الحالة بدلاً من الصيانة المجدولة، مما يقلل تكاليف التشغيل والصيانة بحوالي 30% إلى 40%.

تعزيز القيمة ثلاثية الأبعاد للمرحلات في الشبكات الذكية

اتجاهات التنمية المستقبلية: من المحرك إلى "عقدة القرار الحافة"

الذكاء وتكامل الذكاء الاصطناعي

سيدمج الجيل القادم من المرحلات شرائح الذكاء الاصطناعي الطرفية، مما يتيح التعرف على ميزات الشكل الموجي المحلي للتمييز بين "العيوب العابرة الناجمة عن البرق" و"الدوائر القصيرة الدائمة"، واختيار استراتيجيات إعادة الإغلاق بشكل مستقل - مع تجنب التأثيرات الثانوية على النظام من إعادة الإغلاق الأعمى. ومن المتوقع أن تدخل المرحلات الذكية ذاتية التعلم في مشاريع تجريبية حوالي عام 2028.

المعرفة بالبرمجيات والمحاكاة الافتراضية

مع ظهور مفهوم نظام الطاقة المحدد بالبرمجيات، لن يتم ترميز منطق حماية الترحيل بعد الآن كمعلمات أجهزة ثابتة، ولكن سيتم تحميله عند الطلب عبر التطبيقات المستندة إلى السحابة. على سبيل المثال، يمكن لنفس الجهاز تشغيل استراتيجية "الطاقة الكهروضوئية المضادة للعكس" خلال النهار والتحول إلى استراتيجية "إدارة شحن / تفريغ تخزين الطاقة" في الليل، وتحقيق "جهاز واحد، واستخدامات متعددة".

عملية عالية التردد وواسعةأشباه الموصلات ذات فجوة الحزمة

إن نضوج أجهزة كربيد السيليكون (SiC) ونيتريد الغاليوم (GaN) يدفع بقوةمرحلات الحالة نحو التبديل عالي التردد على مستوى ميغاهيرتز. سيؤدي ذلك إلى تقليل حجم المرحلات المستخدمة في محولات الطاقة الإلكترونية (PET) وشبكات توزيع التيار المستمر ذات الجهد المتوسط (MVDC) بأكثر من 50%، مع تقليل الخسائر إلى واحدثلث الحلول التقليدية.

التشغيل والصيانة الرقمية ذات المحرك المزدوج

وفي المستقبل، سيكون لكل مرحل "مرآة افتراضية" في منصة رقمية مزدوجة، تعكس حالاته الكهربائية والحرارية والميكانيكية في الوقت الفعلي. من خلال المحاكاة، يمكن التنبؤ بأنماط الفشل المحتملة قبل أسابيع، مما يسمح بالاستبدال في الإطار الزمني الأمثل - مما يحقق بالفعل "صفر توقف غير مخطط له".

الاستنتاج

وباعتبارها مكونًا "صغيرًا ولكنه بالغ الأهمية" في الشبكات الذكية، تطورت المرحلات من مفاتيح كهروميكانيكية بسيطة إلى محطات ذكية متعددة الوظائف تدمج الاستشعار والاتصالات والتحكم والحساب. إنها تلعب دورًا لا يمكن الاستغناء عنه في تحسين كفاءة استخدام الطاقة، وتعزيز موثوقية الإمداد، وضمان سلامة النظام. وفي مواجهة الشبكات المستقبلية ذات الاختراق العالي لمصادر الطاقة المتجددة، والمحتوى الإلكتروني العالي الطاقة، والرقمنة العالية، ستستمر المرحلات في التطور لتصبح أكثر ذكاءً وأسرع وأكثر مرونة وأكثر موثوقية. وسوف يعمل الابتكار التكنولوجي، إلى جانب جهود التقييس، على دفع صناعة التتابع بشكل مشترك لتوفير دعم أساسي قوي لأهداف حياد الكربون العالمية.
