الدليل الكامل لمرحلات الإغلاق: من مبادئ العمل إلى الاختيار والتطبيق

كيف تعمل مرحلات الإغلاق؟

المكونات الأساسية

تشمل المكونات الرئيسية لمرحل الإغلاق ما يلي:

لفائف : هيكل أحادي الملف أو ثنائي الملف، عادة ما يكون مصنوعًا من سلك نحاسي منخفض المقاومة، يستخدم لتوليد مجال مغناطيسي.

المحرك (المعروف أيضًا باسم "مفتاح القصب") : قطعة معدنية صغيرة متحركة تعمل بمثابة "بوابة" المفتاح.

مغناطيس دائم (لنوع الإغلاق المغناطيسي) : يستخدم لتثبيت عضو الإنتاج في موضعه بعد فصل الطاقة.

مزلاج ميكانيكي (لنوع الإغلاق الميكانيكي) : آلية قفل مادية.

مبدأ العمل التفصيلي

عندما يتم تطبيق نبض تيار قصير على الملف، فإن المجال المغناطيسي المتولد يدفع عضو الإنتاج للانتقال من موضع اتصال إلى آخر، وبالتالي إكمال الدائرة أو كسرها. النقطة الأساسية هي أنه بعد انتهاء هذه النبضة، يبقى عضو الإنتاج ثابتًا في موضعه الحالي، معتمدًا على القوة المغناطيسية (لأنواع الإغلاق المغناطيسي) أو مزلاج ميكانيكي (لأنواع الإغلاق الميكانيكي)، دون الحاجة إلى طاقة مستمرة. سيتم تشغيله وإعادة ضبطه فقط عند تطبيق نبض عكسي.

في تطبيقات مثل مؤقتات OFF-delay، يكون تسلسل التشغيل لمرحلات الإغلاق ذات الملف المزدوج أكثر تعقيدًا: عندما يتدفق التيار عبر الملف المحدد (S)، يتم إنشاء التدفق المغناطيسي في الدائرة المغناطيسية الداخلية، مما يؤدي إلى إنشاء قوة كهرومغناطيسية لجذب عضو الإنتاج، وإغلاق جهة الاتصال المفتوحة عادة وفتح جهة الاتصال المغلقة عادة، والحفاظ على حالة الضبط. عندما ينتهي تأخير إيقاف التشغيل، يتدفق التيار عبر ملف إعادة الضبط (R)، مما يتسبب في فتح جهة الاتصال المغلقة المفتوحة بشكل طبيعي وإغلاق جهة الاتصال المفتوحة والمغلقة بشكل طبيعي مرة أخرى.

الأنواع الرئيسية لمرحلات الإغلاق

التصنيف حسب آلية القابضة

التصنيف حسب هيكل الملف

مرحلات النبض

هذا نوع خاص من مرحل الإغلاق المغناطيسي مع دائرة توجيه إلكترونية متكاملة. لا يتطلب تغيير قطبية نبض الإدخال؛ في كل مرة يتلقى فيها إشارة نبضية، فإنه يغير حالته تلقائيًا (التبديل بين التشغيل/الإيقاف بالتناوب مثل المفتاح). عند تطبيق الطاقة، تحدد الدائرة الداخلية تلقائيًا الوضع الحالي للمرحل وتقوم بتنشيط الملف المعاكس.

تعتبر مرحلات النبضات مثالية للتحكم في نفس الجهاز من مواقع متعددة باستخدام أزرار متعددة، مثل بدء وإيقاف الناقل من عدة نقاط باستخدام زر واحد في كل موقع.

مرحل الإغلاق مقابل مرحل عدم الإغلاق: مقارنة تفصيلية

المزايا الأساسية لمرحلات الإغلاق

استهلاك منخفض للغاية للطاقة: هذه هي الميزة الأبرز لمرحلات الإغلاق. نظرًا لأنها تستهلك الطاقة فقط أثناء لحظة تبديل الحالة، فإن تأثير توفير الطاقة يكون مهمًا في التطبيقات طويلة المدى. يحقق تصميم الإغلاق تدفق التيار فقط أثناء تشغيل/إيقاف التشغيل، مما يساهم بشكل كبير في توفير طاقة المعدات.

ذاكرة الحالة: تحافظ تلقائيًا على الحالة الأخيرة بعد انقطاع التيار الكهربائي، ولا تتطلب أي دائرة إعادة ضبط. إنها مناسبة بشكل خاص للتطبيقات التي تحتاج إلى الاحتفاظ بالحالة بعد فقدان الطاقة، مثل وظيفة الذاكرة في المفاتيح الذكية.

توليد حرارة منخفضة للملف: نظرًا لعدم الحاجة إلى التنشيط المستمر، فإن ارتفاع درجة حرارة الملف منخفض جدًا، وهو أمر مفيد لتحسين موثوقية المعدات وعمرها.

مناسب للأجهزة التي تعمل بالبطارية: خاصية استهلاك الطاقة الثابتة الصفرية تجعلها خيارًا مثاليًا للتطبيقات التي تعمل بالبطارية مثل أجهزة إنترنت الأشياء والعدادات الذكية.

سيناريوهات التطبيق الرئيسية

الأتمتة الصناعية

أنظمة العد والفرز الصناعية: الاستفادة من الخاصية الثنائية الاستقرار لذاكرة الحالة.

دوائر التحكم في المحرك: في مرحلات تأخير الإيقاف، يتم استخدام مرحلات الإغلاق لتحقيق تحكم دقيق في الفرامل.

آلات التعبئة والتغليف: التحكم المشترك لوحدات متعددة.

القوة والطاقة

العدادات الذكية: استهلاك منخفض للطاقة، تشغيل طويل الأمد، تمكين وظائف التحكم في الدفع المسبق.

العاكسات الكهروضوئية: التبديل المتكرر، دوائر اكتشاف الأعطال الأرضية.

مصادر طاقة التيار المستمر ذات الجهد العالي: تبديل الدائرة.

الاختبار والاتصالات

معدات الاتصالات السلكية واللاسلكية: أنظمة مقسم الهاتف.

معدات الاختبار التلقائي: تبديل إشارة الاختبار.

دليل الاختيار: كيفية اختيار مرحل الإغلاق الصحيح؟

السيناريوهات الموصى بها لاختيار مرحلات الإغلاق:

التشغيل طويل الأمد مع الحساسية لاستهلاك الطاقة: على سبيل المثال، الأجهزة التي تعمل بالبطارية، ومحطات إنترنت الأشياء.

متطلبات الحفاظ على الحالة بعد انقطاع التيار الكهربائي: على سبيل المثال، وظيفة الذاكرة في المفاتيح الذكية، والاحتفاظ بحالة المعدات.

توليد حرارة ملف محدود: بيئات التركيب عالية الكثافة.

الحاجة إلى التحكم من مواقع متعددة: على سبيل المثال، إضاءة المبنى، والتحكم في الناقل.

السيناريوهات الموصى بها لاختيار المرحلات العادية:

التطبيقات الحساسة للتكلفة: لا حاجة للاحتفاظ بالحالة على المدى الطويل، على سبيل المثال، التحكم البسيط في الأجهزة المنزلية.

منطق تحكم بسيط: لا حاجة لدوائر محرك معقدة.

البيئات الاهتزازية: تتمتع مرحلات الإغلاق المغناطيسي بمقاومة اهتزاز أقل.

معلمات التحديد الرئيسية

نوع الملف: ملف مفرد مقابل ملف مزدوج. يوفر الملف المزدوج تحكمًا بسيطًا ولكنه يتطلب المزيد من المسامير، بينما يوفر الملف الفردي المساحة ولكنه يحتاج إلى دائرة تبديل قطبية.

تصنيف الاتصال: اختر بناءً على تيار الحمل والجهد. على سبيل المثال، يمكن لبعض المنتجات المتسلسلة تبديل التيارات حتى عدة أمبيرات، في حين أن النماذج المناسبة لدوائر الإشارة لها سعات تيار أصغر.

متطلبات استهلاك الطاقة: انتبه إلى قوة تشغيل الملف. المنتجات ذات استهلاك الطاقة المنخفض للغاية متوفرة في السوق.

طريقة التركيب: تركيب PCB، أو تقنية التركيب السطحي (SMT)، أو المكونات الإضافية. بالنسبة للتطبيقات ذات المساحة المحدودة، يمكن اختيار نماذج مصغرة جدًا مثبتة على السطح.

القدرة على التكيف البيئي: ضع في الاعتبار درجة الحرارة والرطوبة والاهتزاز وما إلى ذلك. توفر أنواع الإغلاق الميكانيكي أداءً أكثر استقرارًا في ظل التدوير الحراري.

اتجاهات تطوير التكنولوجيا

مع الطلب العالمي المتزايد على توفير الطاقة وخفض الانبعاثات، تكتسب مرحلات الإغلاق تطبيقًا أوسع نظرًا لخصائص استهلاك الطاقة الثابتة الصفرية. تشمل اتجاهات التطوير الرئيسية ما يلي:

انخفاض استهلاك طاقة الملف: تقليل استهلاك طاقة التشغيل بشكل مستمر عن طريق تحسين تصميم الدوائر المغناطيسية واستخدام مواد جديدة.

حجم أصغر: التكيف مع متطلبات التثبيت عالية الكثافة، مثل بعض المرحلات المثبتة على السطح.

سعة اتصال أعلى: تعزيز سعة التحميل مع الحفاظ على استهلاك منخفض للطاقة.

التكامل الذكي: مرحلات نبضية مع دوائر إلكترونية مدمجة للتحكم بشكل أكثر ذكاءً.

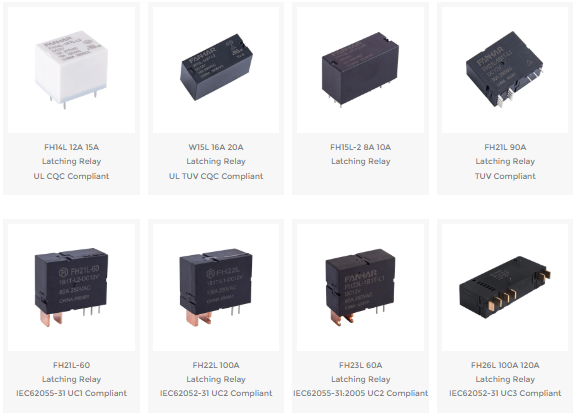

استكشف منتجات مرحل الإغلاق لدينا
