الصفحة الرئيسية / أخبار / أخبار الصناعة / FH67NE 200A/270A مرحل الطاقة الجديد | مفتاح 1000VAC عالي التيار المتردد للخلايا الكهروضوئية وبطاريات البطاريات الصناعية

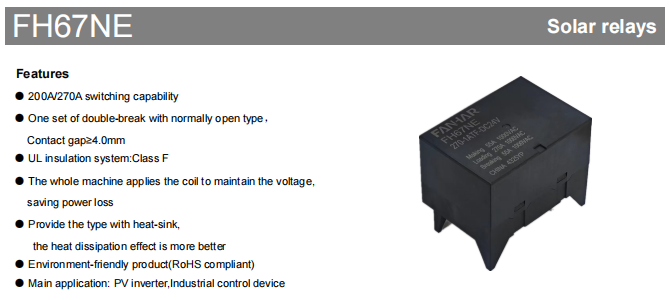

نظرة عامة على المنتج
ال FH67NE هو عالية الأداء، وعالية الطاقة تتابع الطاقة الجديدة تم تطويره بواسطة شركة Zhejiang Fanhar Electronics (FANHAR) لتطبيقات الطاقة الكهروضوئية الجديدة والتطبيقات الصناعية ذات الأحمال العالية. وهو متوفر في خيارين لقدرة تبديل جهات الاتصال - 200 أمبير و270 أمبير - ويتميزان بمجموعة واحدة من جهات الاتصال ذات الفتح المزدوج والمفتوحة عادةً مع فجوة اتصال تبلغ 4.0 مم أو أكثر. باستخدام AgSnO₂ كمادة اتصال، يمكن للمرحل التبديل حتى 220 أمبير (إصدار 200 أمبير) أو 275 أمبير (إصدار 270 أمبير) عند 1000 فولت تيار متردد، مع قدرات تحويل قصوى تبلغ 220,000 فولت أمبير و275,000 فولت أمبير على التوالي. بفضل الأداء الكهربائي المتميز، وتصميم السلامة الصارم، والشهادات الدولية الشاملة، أصبح FH67NE مكون تحويل أساسي في التطبيقات الصعبة مثل محولات الطاقة الكهروضوئية، وأنظمة تخزين الطاقة، ومعدات التحكم الصناعية.
مع استمرار ارتفاع القدرة الكهروضوئية العالمية المركبة وتوسع صناعة تخزين الطاقة بسرعة، تفرض أنظمة الطاقة الجديدة متطلبات صارمة بشكل متزايد على المرحلات من حيث القدرة على حمل التيار العالي، وهوامش الأمان ذات الجهد العالي، والموثوقية على المدى الطويل. إن FH67NE هو على وجه التحديد منتج ترحيل الطاقة الجديد الرائد من Fanhar الذي تم تطويره استجابة لهذا الاتجاه الصناعي، مما يلبي بشكل فعال حاجة السوق الملحة إلى مرحلات عالية الطاقة وعالية السلامة ومنخفضة استهلاك الطاقة.
دليل الاختيار: مقارنة بين إصدارات 200 أ و270 أ
ال FH67NE series offers two current ratings – 200A and 270A – with the core difference lying in the main terminal structure design, enabling engineers to flexibly choose based on actual load requirements:
| المعلمة | FH67NE 200 | FH67NE 270 |
|---|---|---|
| التصنيف الحالي (تحمل) | 200A | 270A |
| ماكس. تبديل التيار | 220 أ | 275 أ |
| ماكس. قدرة التبديل | 220,000 فولت أمبير | 275,000 فولت أمبير |
كلا الإصدارين متطابقان في فجوة الاتصال (≥4.0 مم)، وفئة العزل (الفئة F)، ومعلمات الملف، والأبعاد الإجمالية. يجب أن يعتمد الاختيار بشكل أساسي على تيار الحمل الفعلي ومتطلبات قدرة التبديل للنظام.
المزايا التقنية الأساسية
هيكل مزدوج الكسر للسلامة ذات الجهد العالي
ال product features a single set of double-break, normally open contact configuration with a contact gap ≥4.0mm. The double-break design creates two series-breaking arcs during disconnection, effectively enhancing arc extinguishing capability. Combined with the large contact gap of over 4.0mm, it significantly improves electrical isolation performance under high-voltage conditions, ensuring safe disconnection at 1000VAC.
نظام عزل من الفئة F لدرجات الحرارة العالية والعمر الطويل
ال UL insulation system meets Class F requirements, allowing insulation materials to withstand continuous operating temperatures of 155°C. Together with a wide operating temperature range of -40°C to 85°C, the FH67NE maintains stable electrical performance and service life even in high-temperature environments such as outdoor PV power stations and industrial distribution cabinets.
تصميم اختياري للمشتت الحراري لتحسين الإدارة الحرارية
ال FH67NE is available with an optional heat sink model, offering significantly better heat dissipation than the standard version. This design is particularly suitable for applications involving sustained high-current conduction or high ambient temperatures, effectively reducing relay temperature rise and extending electrical life.
متوافقة بيئيا وقابلة للتكيف عالميا
ال product complies with RoHS environmental directives and has obtained UL, TÜV, and CQC international certifications, providing strong global market access capability.

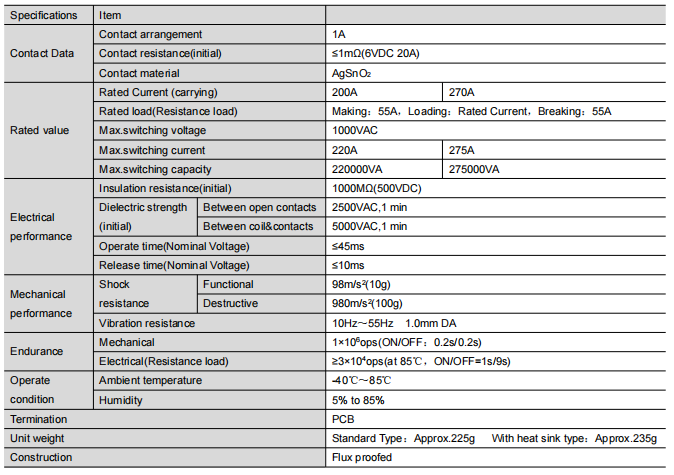

الأداء الكهربائي الأساسي
القدرة على التحميل
ال FH67NE has a rated current (carrying) of 200A (270A for the 270A version). Its rated load (resistive) conditions are: Make 55A, Carry rated current, Break 55A. Maximum switching voltage is 1000VAC, maximum switching current is 220A (200A version) / 275A (270A version), and maximum switching capacity is 220,000VA (200A version) / 275,000VA (270A version).
موثوقية الاتصال
تبلغ مقاومة التلامس الأولية ≥1mΩ (تم اختبارها عند 6VDC 20A)، مما يضمن فقدان توصيل منخفض للغاية وتلبية متطلبات الحرارة المنخفضة الصارمة لتطبيقات التيار العالي.
العزل وقوة العزل الكهربائي
تصل مقاومة العزل الأولية إلى 1000 ميجا أوم (تم اختبارها عند 500 فولت تيار مستمر). أداء قوة العزل الكهربائي رائع: 2500 فولت تيار متردد/1 دقيقة بين نقاط الاتصال المفتوحة، و5000 فولت تيار متردد/1 دقيقة بين الملف ونقاط الاتصال، مما يوفر هوامش أمان واسعة للنظام.
وقت الاستجابة
وقت التشغيل (عند الجهد الاسمي) ≥45 مللي ثانية، وقت التحرير (عند الجهد الاسمي) ≥10 مللي ثانية، مما يوفر استجابة سريعة وموثوقة لتلبية متطلبات التحكم في التبديل السريع للمحولات الكهروضوئية وغيرها من المعدات.
مواصفات الملف والتشغيل الموفر للطاقة
ال FH67NE is available in five coil voltage options: DC 6V, 9V, 12V, 24V, and 48V, with a rated power consumption of only 4W. Detailed parameters for each specification are as follows:
| الجهد المقنن | جهد التشغيل (VDC) | الافراج عن الجهد (VDC) | التصنيف الحالي (±10%) | مقاومة الملف (±10%) | القوة الاسمية | استدامة الجهد | ماكس الجهد |
|---|---|---|---|---|---|---|---|
| DC 6V | .54.50 | ≥0.30 | 666.7 مللي أمبير | 9Ω | 4W | 55% ~ 100% أون (درجة الحرارة المحيطة 23 درجة مئوية) 55%~60%أون (درجة الحرارة المحيطة 85 درجة مئوية) | تيار مستمر 7.2 فولت |
| تيار مستمر 9 فولت | .756.75 | ≥0.45 | 444.4 مللي أمبير | 20.3Ω | تيار مستمر 10.8 فولت | ||
| تيار مستمر 12 فولت | .09.00 | ≥0.60 | 333.3 مللي أمبير | 36 أوم | تيار مستمر 14.4 فولت | ||
| تيار مستمر 24 فولت | .0018.00 | ≥1.20 | 166.7 مللي أمبير | 144 أوم | تيار مستمر 28.8 فولت | ||
| تيار مستمر 48 فولت | .036.00 | ≥2.40 | 83.3 مللي أمبير | 576 أوم | تيار مستمر 57.6 فولت |
ملاحظات العملية:.
ال coil sustaining voltage is applied 100ms after rated voltage application, with a sustaining voltage range of 55%～100% Un (at 23°C ambient) / 55%～60% Un (at 85°C ambient).
لتجنب ارتفاع درجة حرارة الملف وتلفه، لا تطبق بشكل مستمر جهدًا يتجاوز الحد الأقصى لجهد الدعم. ال maximum sustaining voltage refers to the maximum voltage the relay can withstand for a short period.
سيناريوهات التطبيق النموذجية
كعنصر تحويل أساسي في الأنظمة الكهروضوئية، يتعامل FH67NE مع التحكم الآمن في التصنيع/القطع على جانبي التيار المستمر والتيار المتردد. تعمل قدرتها العالية على حمل التيار 200 أمبير/270 أمبير على إدارة المتطلبات الحالية للسلاسل الكهروضوئية عالية الطاقة بسهولة، في حين أن فجوة الاتصال ≥4.0 مم وفولطية تحمل الملف 5000 فولت تيار متردد توفر هوامش أمان كبيرة لتطبيقات الجهد العالي.
في أنظمة تخزين طاقة البطارية، يتم استخدام FH67NE للتحكم في شحن/تفريغ حزمة البطارية وحمايتها. يتوافق الاستهلاك المنخفض للطاقة بفضل تصميم الإغلاق المغناطيسي تمامًا مع متطلبات كفاءة الطاقة الصارمة لـ ESS، بينما يضمن نطاق درجة حرارة التشغيل الواسع تشغيلًا مستقرًا في خزانات التخزين الخارجية والبيئات المماثلة.
بالنسبة لتبديل أحمال المعدات الصناعية عالية الطاقة، يوفر FH67NE حلاً موثوقًا للغاية للتحكم في التشغيل/الإيقاف. إن مقاومتها الممتازة للاهتزاز والصدمات، إلى جانب العمر الميكانيكي الذي يصل إلى مليون عملية، تجعلها قادرة على التعامل مع مختلف البيئات الصناعية القاسية.
الشهادات وضمان الجودة
ال FH67NE series has obtained UL, TÜV, and CQC international certifications and complies with RoHS environmental standards, fully meeting the market access requirements of major global regions.
باعتبارها مؤسسة وطنية ذات تقنية عالية، حصلت فنهار للإلكترونيات على شهادة نظام إدارة الجودة ISO9001، ونظام الإدارة البيئية ISO14001، ونظام إدارة الصحة والسلامة المهنية ISO45001. تستثمر الشركة ما بين 5% إلى 8% من إيرادات المبيعات السنوية في البحث والتطوير وقد حصلت على أكثر من 40 براءة اختراع ونماذج منفعة وطنية. يضمن نظام مراقبة الجودة للعملية الكاملة الذي يغطي التصميم وشراء المواد الخام والتصنيع أن كل مرحل FH67NE يوفر جودة متسقة وموثوقة.
الاستنتاج
ال FH67NE high-power new energy relay integrates core advantages including ultra-high current-carrying capacity (200A/270A), double-break safety structure (≥4.0mm gap), Class F insulation system, magnetic latching low-power design, and optional heat sink enhancement. As Fanhar’s flagship product for the new energy and industrial high-load markets, it has passed UL, TÜV, and CQC international certifications and complies with RoHS requirements. It is already widely used in PV inverters, energy storage systems, and industrial control equipment. Whether you are designing a high-power PV inverter or developing a high-reliability energy storage system, the FH67NE is a trustworthy key component choice.
الأسئلة المتداولة
س1: ما هي الاختلافات الرئيسية بين إصداري FH67NE 200A و270A؟

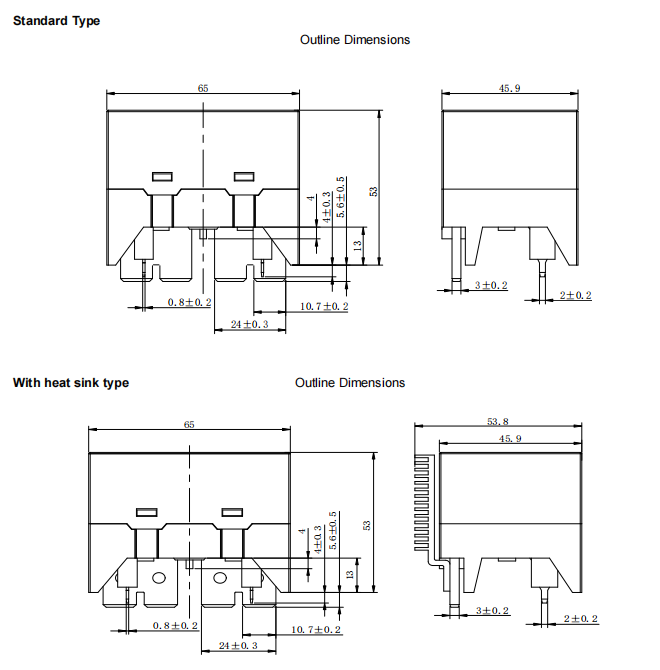

ال core differences lie in current-carrying capacity and main terminal structure. The 270A version has a maximum switching current of 275A and maximum switching capacity of 275,000VA, with a slotted main terminal bottom; the 200A version has a maximum switching current of 220A and maximum switching capacity of 220,000VA, with a non-slotted main terminal bottom. Both versions share the same contact gap, insulation class, coil parameters, and outline dimensions.
س 2: ما هي الفوائد العملية التي توفرها فجوة الاتصال ≥4.0 مم؟
ال large contact gap of over 4.0mm significantly improves the relay’s electrical isolation capability: ① reduces arc restrike risk, enhancing disconnection reliability; ② meets the strict clearance requirements of high-voltage applications; ③ combined with the double-break structure, forms a dual safety barrier ensuring safe operation at 1000VAC.
س3: ما هي السيناريوهات التي يوصى باستخدام نموذج المشتت الحراري فيها؟
ال heat sink model is particularly recommended for: ① outdoor PV power stations with high ambient temperatures; ② applications requiring prolonged high-current conduction; ③ high-reliability systems with strict temperature rise limits. Its heat dissipation is significantly better than the standard version, effectively reducing relay temperature rise and extending electrical life. However, note that the heat sink is electrically live, so a 10mm safety clearance must be maintained during installation.
س4: ما هي القدرة على التكيف البيئي للطائرة FH67NE؟
نطاق درجة حرارة التشغيل -40 درجة مئوية ~ 85 درجة مئوية، نطاق الرطوبة 5% ~ 85%. مقاومة الاهتزاز 10 هرتز～55 هرتز/1.0 مم DA، ومقاومة الصدمات الوظيفية 98 م/ث² (10 جم) والمدمرة 980 م/ث² (100 جم)، مما يلبي متطلبات البيئات القاسية المختلفة مثل المحطات الكهروضوئية الخارجية والتوزيع الصناعي.
س 5: هل يمكن تقديم عينات أو الدعم الفني؟
تدعم شركة Fanhar Electronics توفير العينات والمساعدة في الاختيار الفني بناءً على متطلبات العملاء. لتلبية احتياجات التخصيص الخاصة (الهيكلية، وتعديلات المعلمات، وما إلى ذلك)، يرجى الاتصال بفريق مبيعات Fanhar أو فريق الدعم الفني للحصول على مزيد من المساعدة. مقدمة المنتج هذه هي للإشارة فقط. المواصفات عرضة للتغيير دون إشعار. للحصول على أحدث الوثائق الفنية، يرجى الاتصال بفريق مبيعات فنهار.
