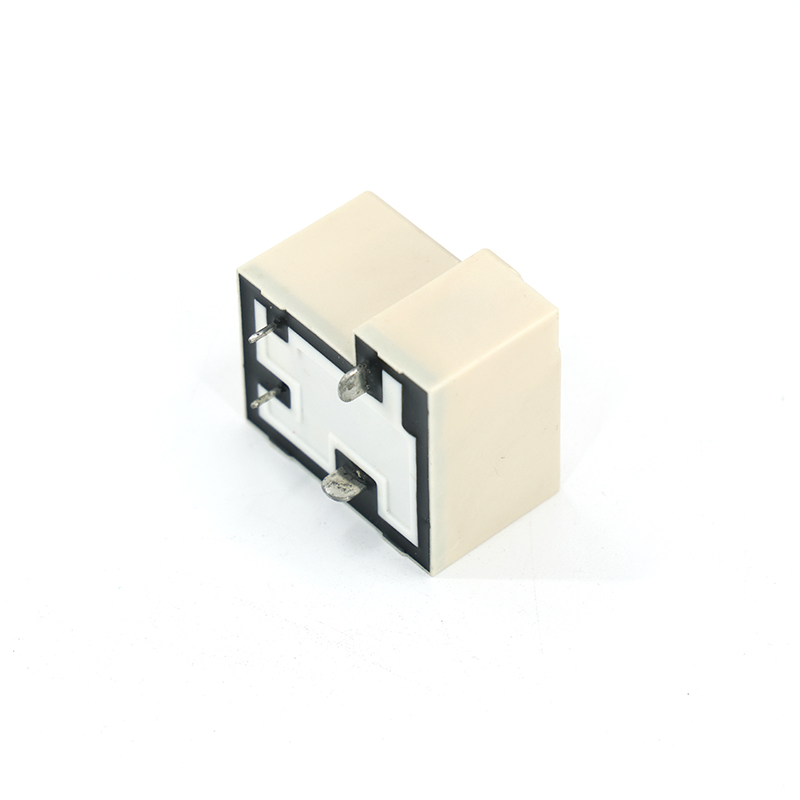

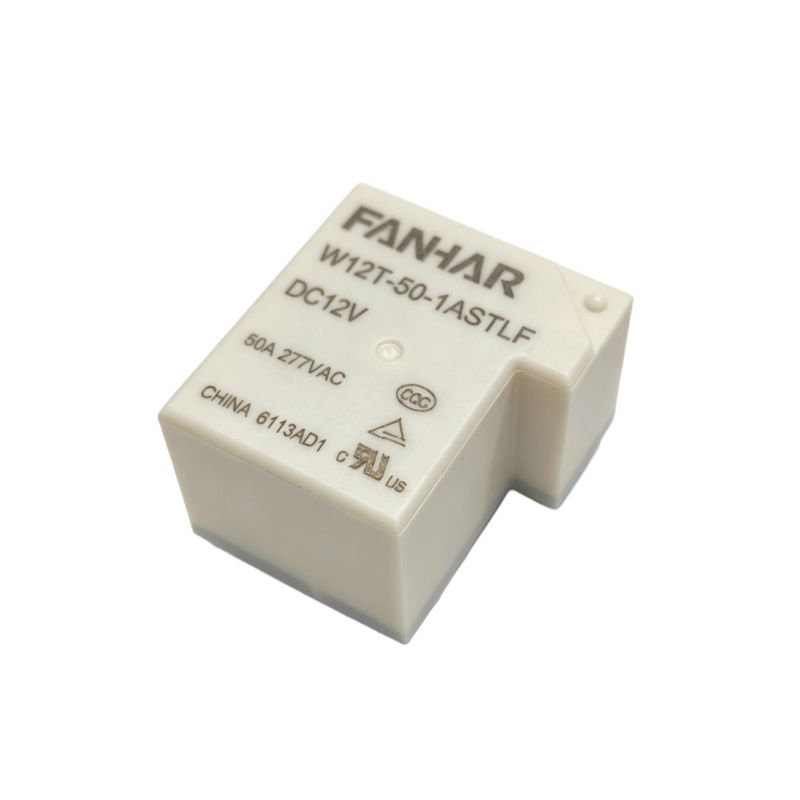

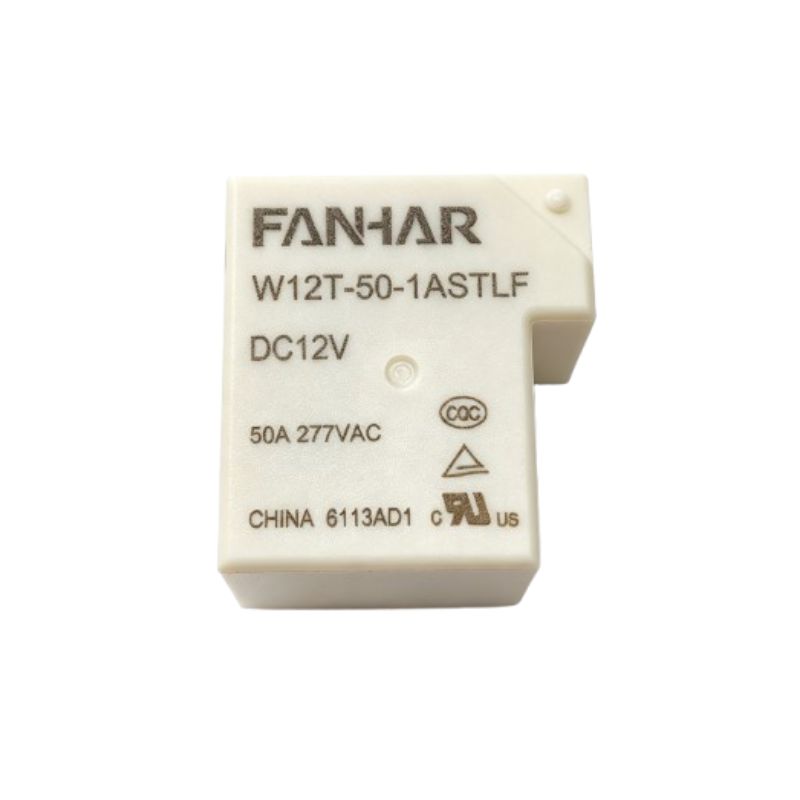

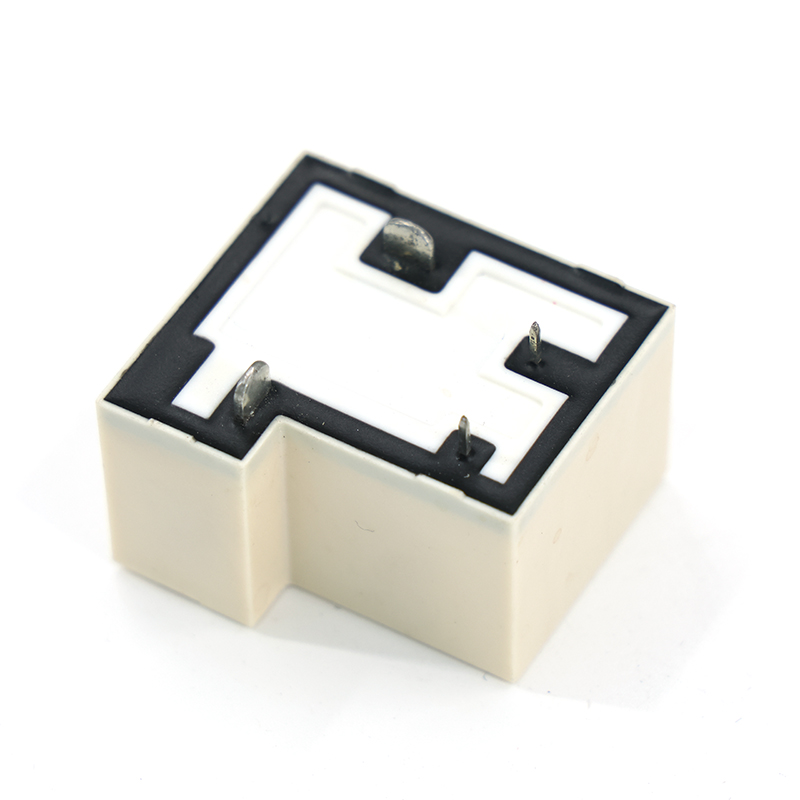

W12T-50 50A 60A مرحل الطاقة الجديد متوافق مع UL TUV CQC

المواصفات

البند

بيانات الاتصال

ترتيب الاتصال

1أ،1ج

مقاومة الاتصال (الأولي)

50mΩ (6VDC 1A)

مواد الاتصال

AgSnO ₂

القيمة المقدرة

الحمل المقدر (حمل المقاومة)

رقم: 60 أمبير 277/250 فولت تيار متردد
50 أمبير 277/250 فولت تيار متردد
40 أمبير 277/250 فولت تيار متردد
نورث كارولاينا: 20 أمبير 277/250 فولت تيار متردد

ماكس. تبديل الجهد

277 فولت تيار متردد

ماكس. التبديل الحالي

50 أ

القدرة القصوى للتبديل

13850 فولت أمبير

الحد الأدنى المسموح به للتحميل

5 فولت تيار مستمر 100 مللي أمبير

الكهربائية

الأداء

مقاومة العزل (الأولي)

1000 ميجا أوم (500 فولت تيار مستمر)

قوة عازلة (الأولي)

بين الاتصالات المفتوحة

1500 فولت تيار متردد، دقيقة واحدة

بين الملف والاتصالات

2500 فولت تيار متردد (النوع القياسي)/4000 فولت تيار متردد، 1 دقيقة

وقت التشغيل

≥20 مللي ثانية

وقت الافراج

≥10 مللي ثانية

ميكانيكية

الأداء

مقاومة الصدمات

وظيفية

98 م/ث2

مدمرة

980 م/ث2

مقاومة الاهتزاز

10 هرتز ~ 55 هرتز 1.5 ملم دا

التحمل

ميكانيكية

5 × 106 أوبس

الكهربائية(Room temperature)

رقم: 60 أمبير  277/250 فولت تيار متردد                 1×10 ⁴ العمليات  (تشغيل/إيقاف=1ث/9ث)
50 أمبير 277/250 فولت تيار متردد                2×10 ⁴ العمليات  (تشغيل/إيقاف=1ث/9ث)
40 أمبير 277/250 فولت تيار متردد                3×10 ⁴ العمليات  (تشغيل/إيقاف=1ث/9ث)
نورث كارولاينا: 20 أمبير 277/250 فولت تيار متردد                 2×10 ⁴ العمليات  (تشغيل/إيقاف=1ث/9ث)

حالة التشغيل

درجة الحرارة المحيطة

-40 درجة مئوية ~ 85 درجة مئوية

الرطوبة

5% إلى 90%

الإنهاء

ثنائي الفينيل متعدد الكلور

وزن الوحدة

30 جرام تقريبًا

البناء

بلاستيك مختوم، مقاوم للتدفق
