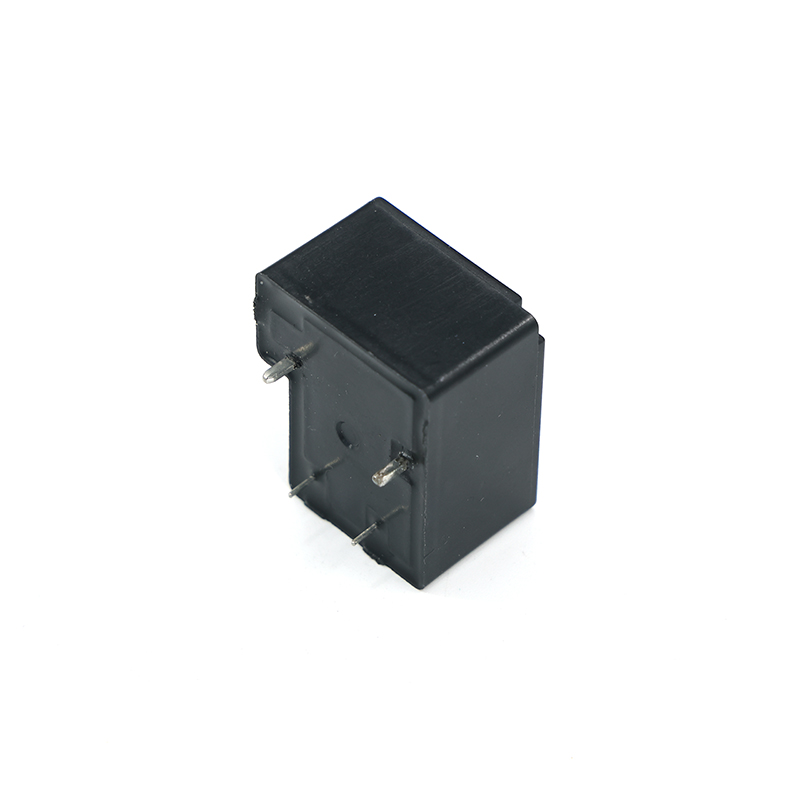

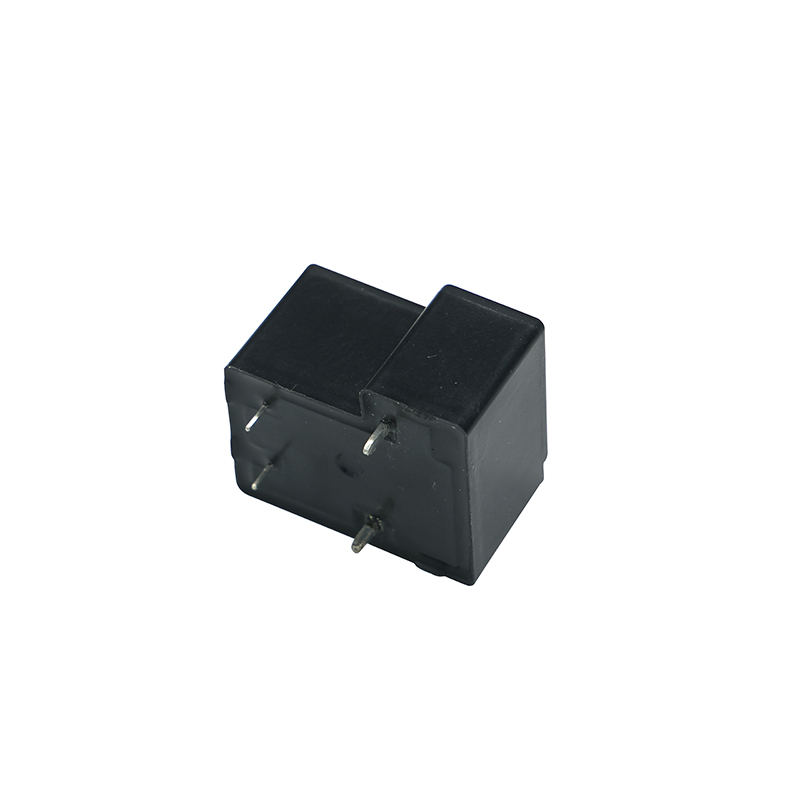

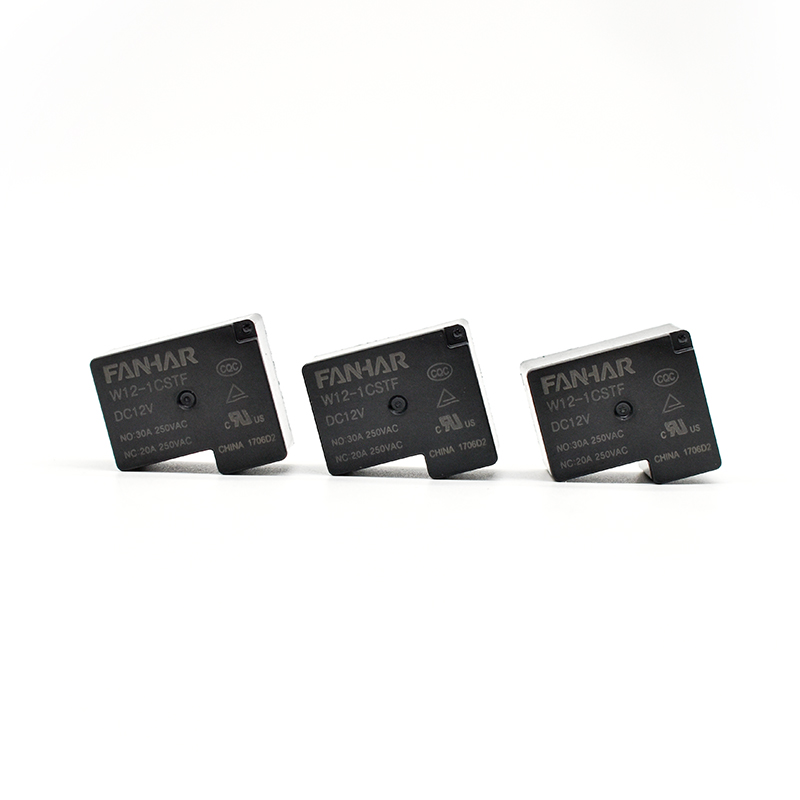

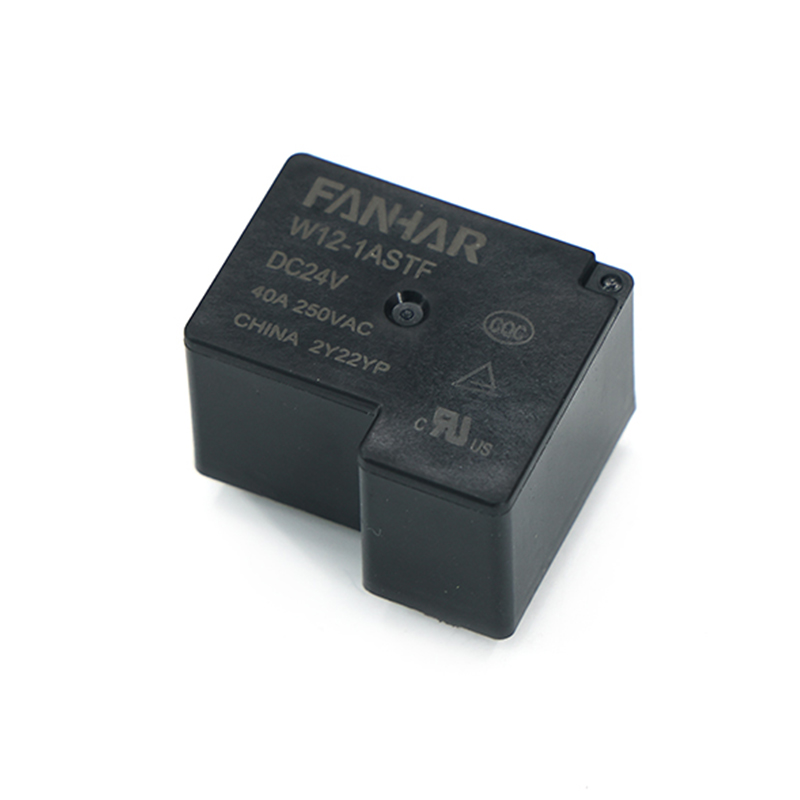

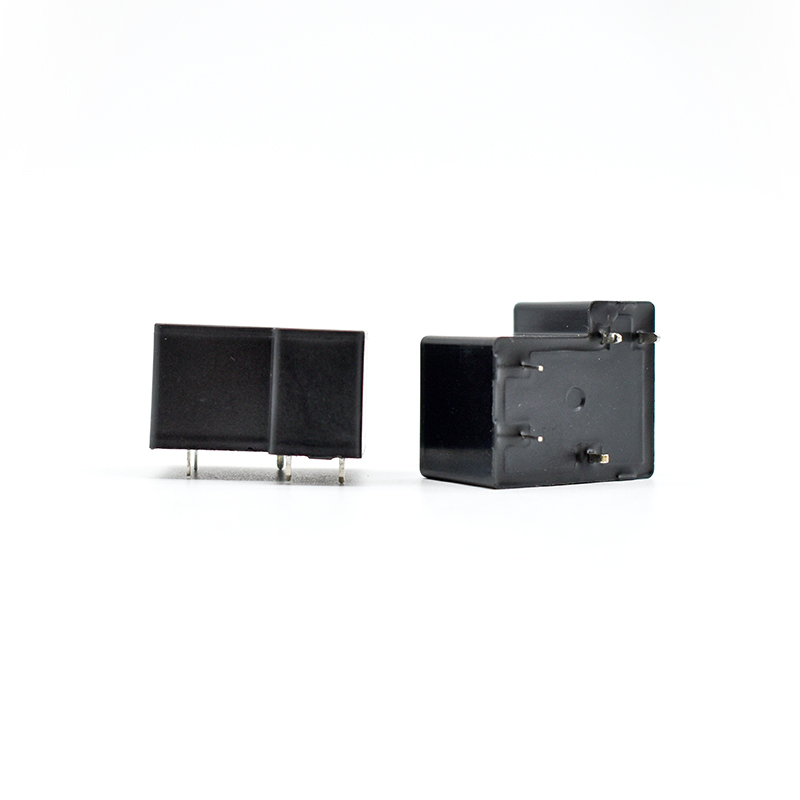

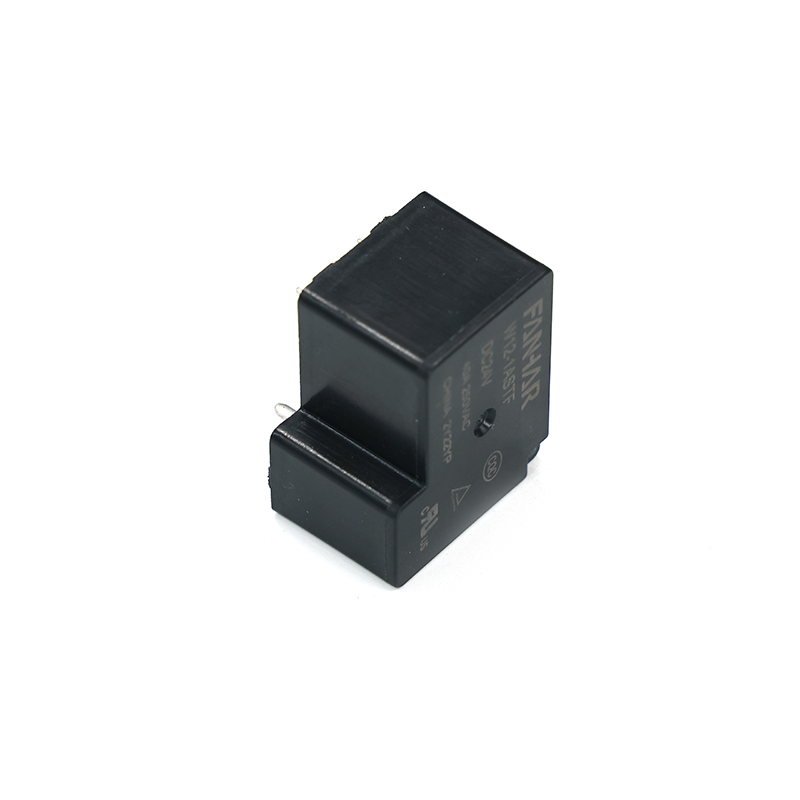

مرحل الطاقة W12 30A 40A متوافق مع UL TUV CQC

الميزات:

قدرة تبديل الاتصال 40A

جهد الانهيار (بين الملف والاتصالات): 4KV

يمكننا توفير فجوة الاتصال بمقدار 1 مم، وهي تلبي معيار VDE0126

نظام العزل UL: الفئة F

منتج صديق للبيئة (متوافق مع RoHS)

الأبعاد التفصيلية:(6×27.2×18.4) ملم

التطبيقات الرئيسية: السيارات الكهربائية وأكوام الشحن، الطاقة الكهروضوئية الجديدة

المعلمات

المواصفات	البند		قياسي	نوع بي جي
بيانات الاتصال	ترتيب الاتصال		1أ،1ج	1 أ
	مقاومة الاتصال (الأولي)		≥100mΩ(6VDC 1A)	100mΩ (6VDC 1A)

	مواد الاتصال		اجني､اجسنو ₂
القيمة المقدرة	الحمل المقدر (حمل المقاومة)		30 أمبير (قياسي)/40 أمبير 250 فولت تيار متردد 20 أمبير 30 فولت تيار مستمر	30 أمبير 250 فولت تيار متردد 20 أمبير 48 فولت تيار مستمر
	ماكس. تبديل الجهد		277 فولت تيار متردد/30 فولت تيار مستمر	277 فولت تيار متردد/48 فولت تيار مستمر
	ماكس. التبديل الحالي		40 أ
	القدرة القصوى للتبديل		10000 فولت أمبير/600 واط	7500 فولت أمبير/960 واط
	الحد الأدنى المسموح به للتحميل		5 فولت تيار مستمر 100 مللي أمبير
الأداء الكهربائي	مقاومة العزل (الأولي)		1000 ميجا أوم (500 فولت تيار مستمر)
	قوة عازلة (الأولي)	بين الاتصالات المفتوحة	1500 فولت تيار متردد، دقيقة واحدة	2500 فولت تيار متردد، دقيقة واحدة
		بين الملف والاتصالات	2500 فولت تيار متردد (قياسي)/4000 فولت تيار متردد، دقيقة واحدة
	وقت التشغيل		≥15 مللي ثانية	≥20 مللي ثانية
	وقت الافراج		≥10 مللي ثانية	≥15 مللي ثانية
الأداء الميكانيكي	مقاومة الصدمات	وظيفية	98 م / ث ² (10 جرام)
		مدمرة	980 م / ث ² (100 جرام)
	مقاومة الاهتزاز		10 هرتز ~ 55 هرتز 1.5 ملم دا
التحمل	ميكانيكية		5 × 10 ⁶ مكتب خدمات المشاريع
	الكهربائية (درجة حرارة الغرفة)		40 أ 250VAC 2×10 ⁴ مكتب خدمات المشاريع(ON/OFF=1s/9s) 30 أمبير 250 فولت تيار متردد 5×10 ⁴ مكتب خدمات المشاريع(ON/OFF=1s/9s) 20 أمبير 30 فولت تيار مستمر 1×10 ⁵ مكتب خدمات المشاريع(ON/OFF=1s/9s)	40 أ 250VAC 2×10 ⁴ مكتب خدمات المشاريع(ON/OFF=1s/9s) 30 أمبير 250 فولت تيار متردد 5×10 ⁴ مكتب خدمات المشاريع(ON/OFF=1s/9s) 20 أمبير 48 فولت تيار مستمر 5×10 ⁴ مكتب خدمات المشاريع(ON/OFF=1s/9s)
حالة التشغيل	درجة الحرارة المحيطة		-40 درجة مئوية ~ 85 درجة مئوية
	الرطوبة		5% إلى 90%
الإنهاء			ثنائي الفينيل متعدد الكلور
وزن الوحدة			27 جرام تقريبًا
البناء			بلاستيك مختوم، مقاوم للتدفق

الوصف

إن قدرة التبديل W12 Power Relay 40A عبارة عن مرحل كهرومغناطيسي عالي الأداء مصمم لتلبية احتياجات التبديل الحالية العالية. مع قدرة تبديل الاتصال التي تصل إلى 40 أمبير، فإن هذا المرحل مناسب لمجموعة متنوعة من التطبيقات الصناعية والسيارات والتجارية. تشتمل ميزاته الأساسية على خيارات تخصيص مرنة مثل فجوة الاتصال (قياسية أو > 2.1 مم)، ونموذج الاتصال (اتصال مفتوح 1A عادة)، والتعبئة (قابلة للحام أو حزمة بلاستيكية)، ومواد الاتصال (AgSnO₂ ونظام العزل (الفئة F). تمكنه هذه الميزات من العمل بثبات في ظل ظروف بيئية مختلفة، مثل الحزم القابلة للحام الموصى بها في البيئات النظيفة، في حين أن الحزم البلاستيكية مناسبة للبيئات الملوثة. يدعم مرحل W12 مجموعة متنوعة من مواصفات الملف ويتراوح الجهد من 5 فولت إلى 110 فولت، والتي يمكن أن تتكيف مع الاحتياجات الكهربائية المختلفة، بالإضافة إلى ذلك، اجتاز المرحل شهادة السلامة لضمان موثوقيته وسلامته في التطبيقات العملية. إن تصميمه المدمج وأدائه الفعال يجعله خيارًا مثاليًا لتوصيل الدوائر، خاصة بالنسبة للسيناريوهات التي تحتاج إلى تبديل التيارات الكبيرة بشكل متكرر، كما أن تركيب واستخدام مرحل W12 مريح للغاية، ويمكن للمستخدمين اختيار مواصفات الملف وأنواع العبوات المناسبة وفقًا للاحتياجات المحددة. بالإضافة إلى ذلك، يوفر المرحل أبعاد التثبيت التفصيلية وإرشادات التشغيل لمساعدة المستخدمين على تحقيق تكوين فعال بسهولة. بفضل أدائه وخيارات التخصيص المرنة والشهادات الموثوقة، أصبح مرحل W12 Power Relay 40A مكونًا مهمًا في مجالات مثل الأتمتة الصناعية وإلكترونيات السيارات وإدارة الطاقة، سواء تم استخدامه للتحكم في المعدات عالية الطاقة أو تبديل الدوائر المعقدة، يمكن أن يوفر مرحل W12 حلاً مستقرًا وفعالاً.
