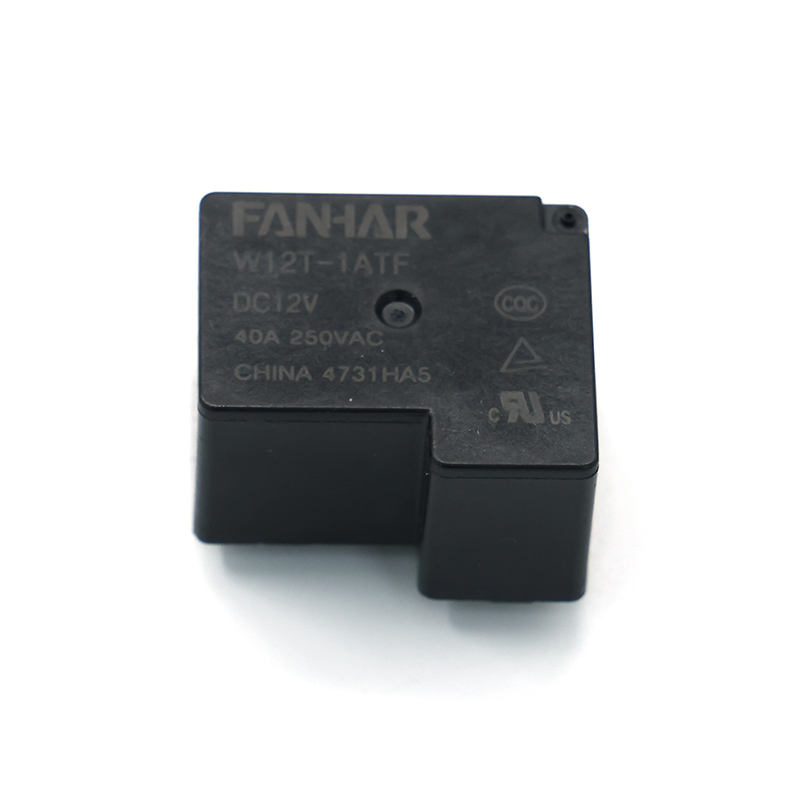

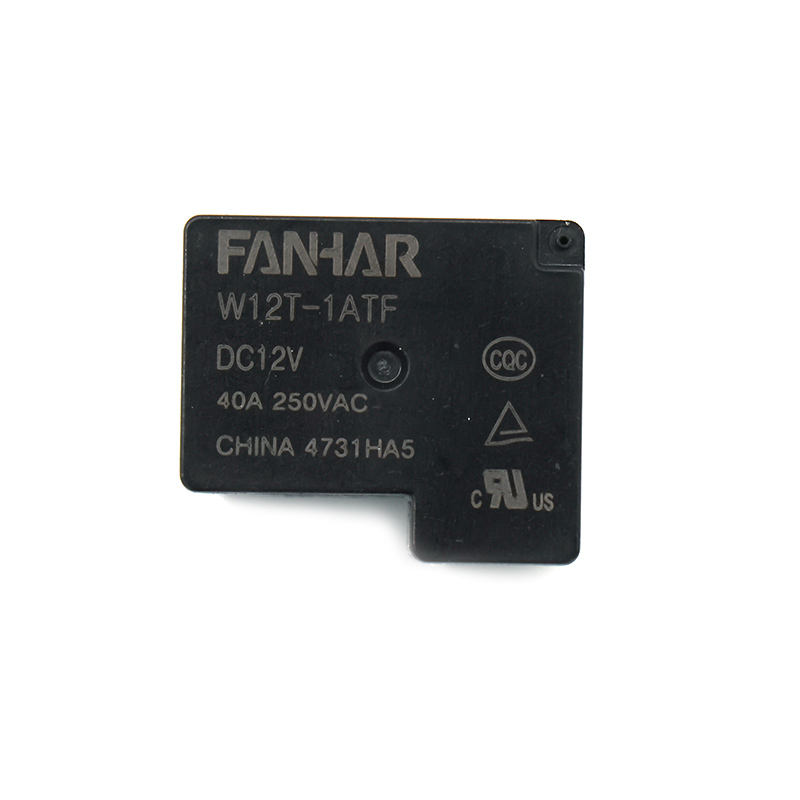

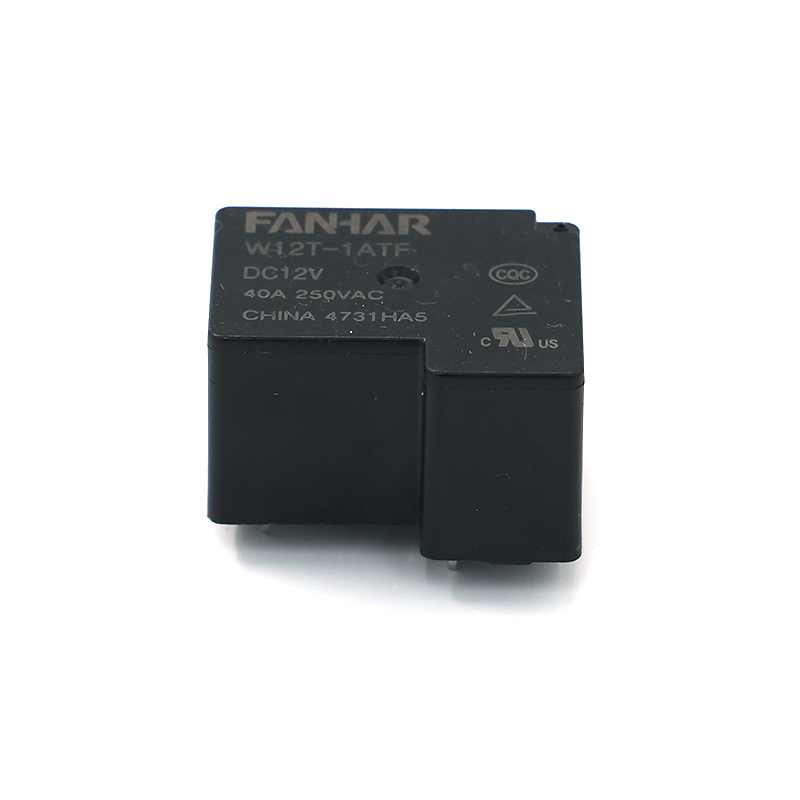

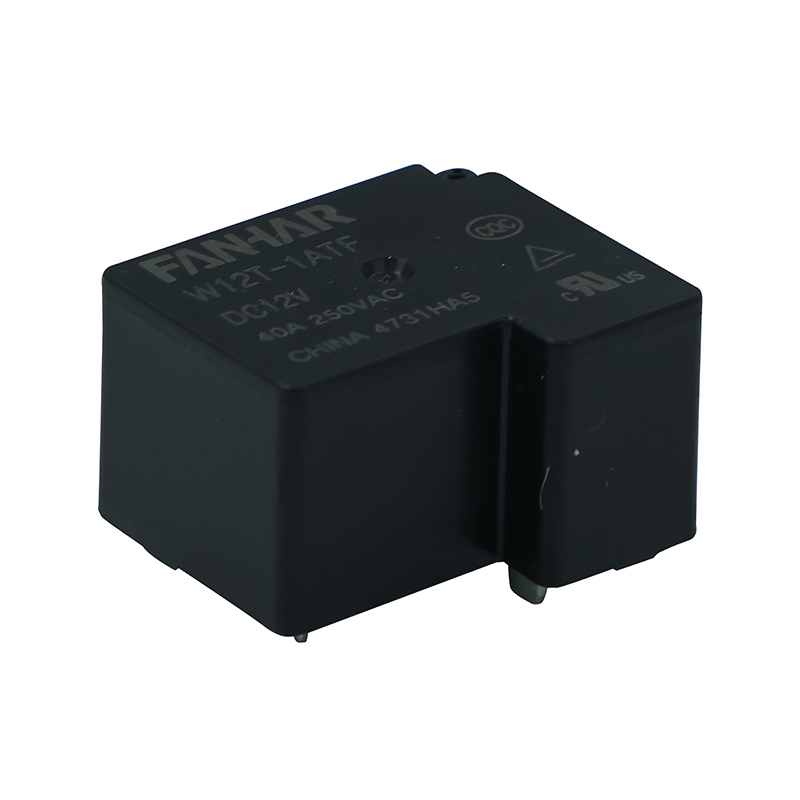

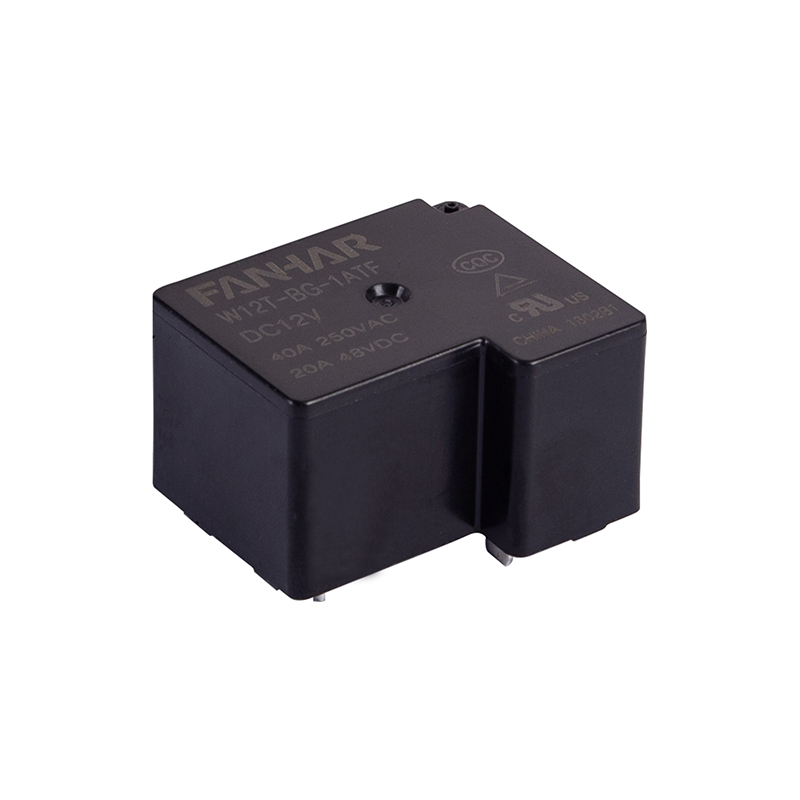

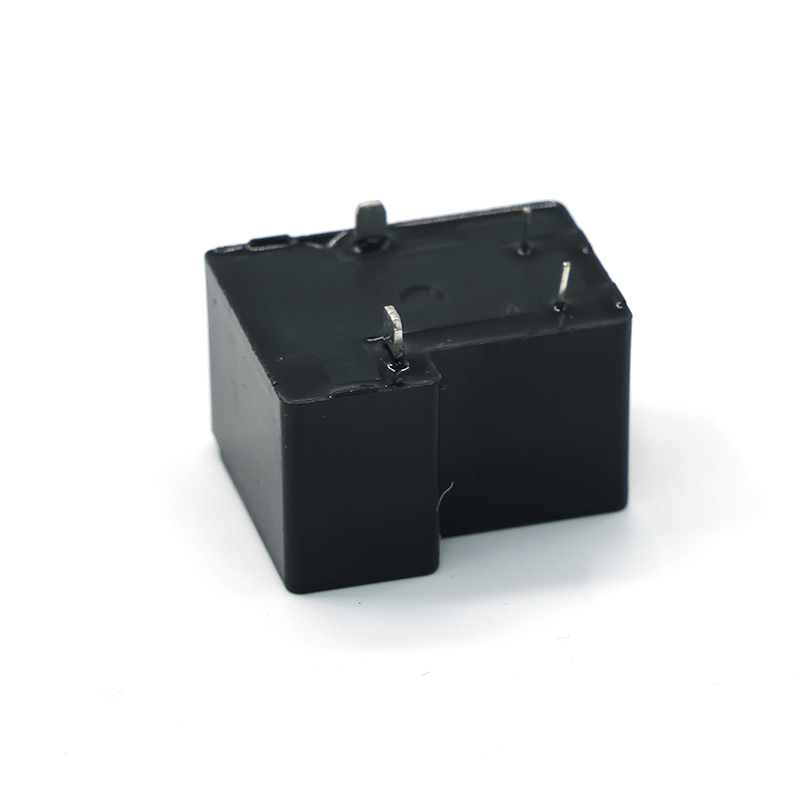

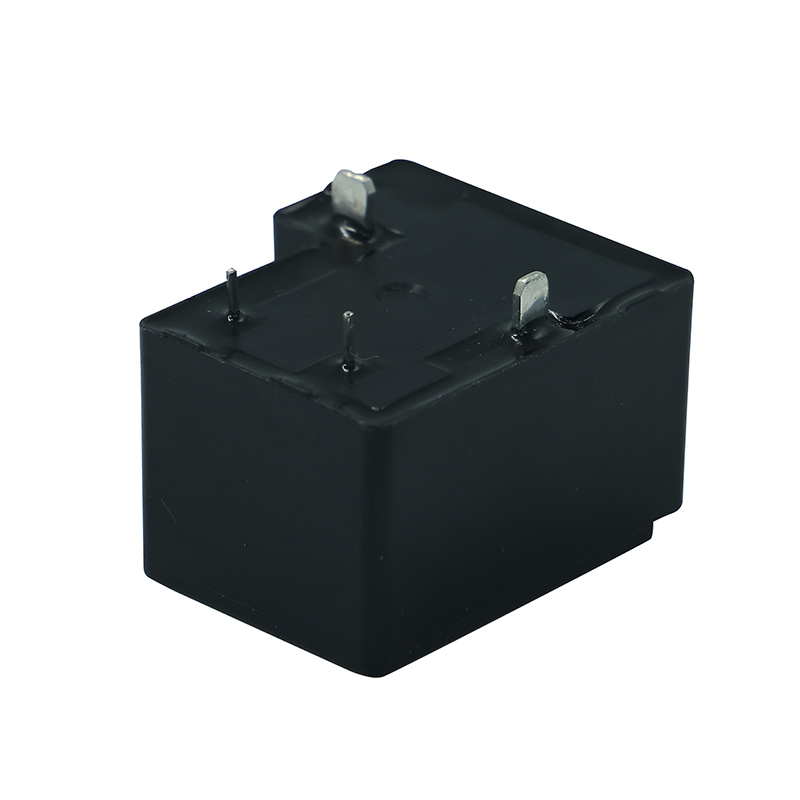

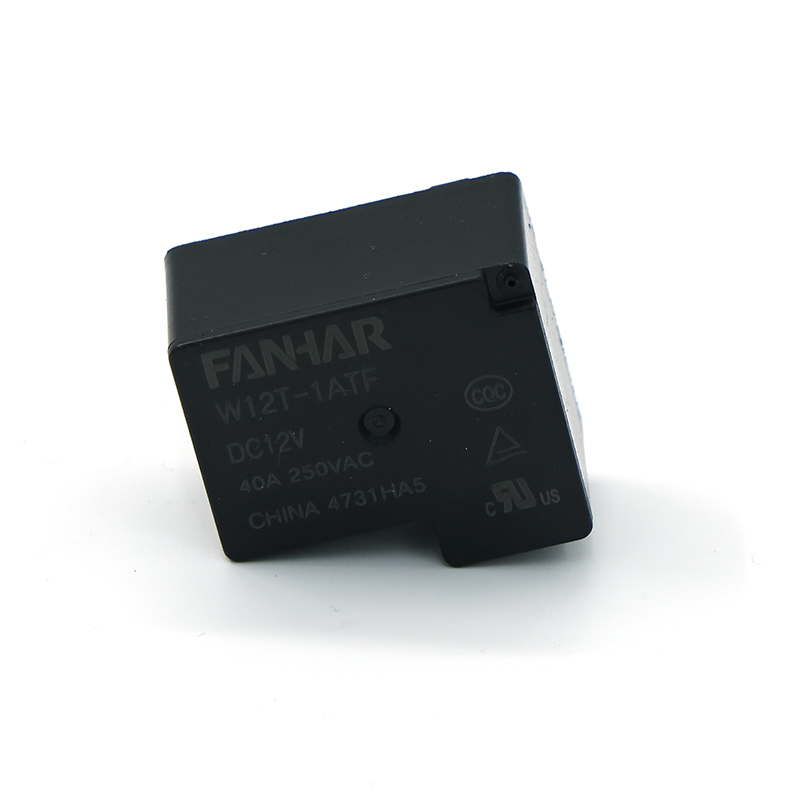

مرحل الطاقة W12T 40A متوافق مع UL TUV CQC

الميزات:
قدرة تبديل الاتصال 40A
جهد الانهيار (بين الملف والاتصالات): 4KV
يمكننا توفير فجوة اتصال تبلغ 2.1 مم، والتي تلبي معيار VDE0126
نظام العزل UL: الفئة F
منتج صديق للبيئة (متوافق مع RoHS)
الأبعاد التفصيلية:(31.6×27.2×18.4) ملم
التطبيقات الرئيسية: السيارات الكهربائية وأكوام الشحن، الخلايا الكهروضوئية
طاقة جديدة

المعلمات

المواصفات	البند		قياسي	نوع بي جي
بيانات الاتصال	ترتيب الاتصال		1أ،1ج	1 أ
	مقاومة الاتصال (الأولي)		100 مللي أوم (6 فولت تيار مستمر 1 أمبير) نوع خاص: لا: .2m1.2mΩ (32A) NC: .51.5mΩ (32A)	100mΩ (6VDC 1A)

	مواد الاتصال		AgSnO ₂
القيمة المقدرة	الحمل المقدر (حمل المقاومة)		40 أمبير 250 فولت تيار متردد 20 أمبير 30 فولت تيار مستمر	40 أمبير 250 فولت تيار متردد 20 أمبير 48 فولت تيار مستمر
	ماكس. تبديل الجهد		277 فولت تيار متردد/30 فولت تيار مستمر	277 فولت تيار متردد/48 فولت تيار مستمر
	ماكس. التبديل الحالي		40 أ
	القدرة القصوى للتبديل		10000 فولت أمبير/600 واط	10000 فولت أمبير/960 واط
	الحد الأدنى المسموح به للتحميل		5 فولت تيار مستمر 100 مللي أمبير
الأداء الكهربائي	مقاومة العزل (الأولي)		1000 ميجا أوم (500 فولت تيار مستمر)
	قوة عازلة (الأولي)	بين الاتصالات المفتوحة	1500 فولت تيار متردد، دقيقة واحدة	2500 فولت تيار متردد، دقيقة واحدة
		بين الملف والاتصالات	2500 فولت تيار متردد (قياسي)/4000 فولت تيار متردد، دقيقة واحدة
	وقت التشغيل		≥15 مللي ثانية	≥20 مللي ثانية
	وقت الافراج		≥10 مللي ثانية	≥15 مللي ثانية
الأداء الميكانيكي	مقاومة الصدمات	وظيفية	98 م / ث ²
		مدمرة	980 م / ث ²
	مقاومة الاهتزاز		10 هرتز ~ 55 هرتز 1.5 ملم دا
التحمل	ميكانيكية		5 × 10 ⁶ مكتب خدمات المشاريع
	الكهربائية (درجة حرارة الغرفة)		40 أ 250VAC 2×10 ⁴ مكتب خدمات المشاريع(ON/OFF= 1s/9s) 20 أمبير 30 فولت تيار مستمر 1×10 ⁵ مكتب خدمات المشاريع(ON/OFF= 1s/9s)	40 أ 250VAC 2× 10 ⁴ مكتب خدمات المشاريع(ON/OFF= 1s/9s) 20 أمبير 48 فولت تيار مستمر 5×10 ⁴ مكتب خدمات المشاريع(ON/OFF= 1s/9s)
حالة التشغيل	درجة الحرارة المحيطة		-40 درجة مئوية ~ 85 درجة مئوية
	الرطوبة		5% إلى 90%
الإنهاء			ثنائي الفينيل متعدد الكلور
وزن الوحدة			27 جرام تقريبًا
البناء			بلاستيك مختوم، مقاوم للتدفق

الوصف

إن قدرة تبديل الاتصال W12T Power Relay 40A هي جهاز تحويل إلكتروني عالي الأداء مع قدرة تبديل اتصال تصل إلى 40A، ومناسبة لمجموعة متنوعة من التطبيقات الصناعية والسيارات. يعتمد هذا التتابع تصميمًا كهرومغناطيسيًا متقدمًا، ويمكن أن يعمل بثبات عند جهد 12 فولت تيار مستمر، ويوفر وظيفة تحكم تيار موثوقة. إن تصميم الحزمة المدمجة يجعلها مناسبة بشكل خاص لبيئات التطبيقات ذات المساحة المحدودة، مثل محطات شحن السيارات الكهربائية، والعاكسات الكهروضوئية، وأنظمة UPS. يتوفر مرحل الطاقة W12T في مجموعة متنوعة من أشكال التغليف، بما في ذلك النوع المقاوم للتدفق والنوع المحكم الغلق بالبلاستيك، لتلبية احتياجات البيئات المختلفة. يعتمد غلافه على تصميم محكم الغلق، والذي يمكن أن يمنع بشكل فعال تسرب الغبار والرطوبة، مما يضمن التشغيل المستقر حتى في البيئات القاسية. بالإضافة إلى ذلك، يدعم المنتج مجموعة متنوعة من تكوينات الاتصال، بما في ذلك الرمية المزدوجة أحادية القطب (SPDT)، والرمي المزدوج القطب المزدوج (DPDT)، وما إلى ذلك. يمكن للمستخدمين اختيار نوع الاتصال المناسب وفقًا لاحتياجاتهم الخاصة. لتحسين الأداء، يستخدم مرحل الطاقة W12T AgSnO2 كمادة اتصال، والتي تتميز بمقاومة اتصال منخفضة ومتانة عالية، والتي يمكن أن تقلل بشكل فعال من توليد القوس وتطيل عمر المعدات. يمكن أن يصل عمر تشغيل المرحل إلى 100000 عملية، مما يضمن التشغيل المستقر على المدى الطويل. فيما يتعلق بالتركيب، يوفر مرحل الطاقة W12T مخططًا تفصيليًا للأسلاك ودليل التثبيت، مما يسهل على المستخدمين إكمال الأسلاك والتشغيل بسرعة. يتم التحكم بشكل صارم في أبعادها الخارجية وتفاوتات أبعاد التثبيت لضمان التوافق مع الأجهزة المختلفة. بالإضافة إلى ذلك، حصل المنتج على عدد من شهادات السلامة ويتوافق مع المعايير الدولية، مما يجعله مناسبًا للمواقع الخطرة وسيناريوهات التطبيقات عالية الطلب. بفضل قدرته العالية على التبديل، وخيارات التكوين المرنة، والموثوقية الممتازة، أصبح مرحل الطاقة W12T مكونًا مهمًا في مجال الأتمتة الصناعية وإلكترونيات السيارات. سواء تم استخدامه للتحكم في الأحمال عالية الطاقة أو لتحقيق حماية الدائرة، فإنه يمكن أن يوفر حلولاً فعالة وآمنة.
