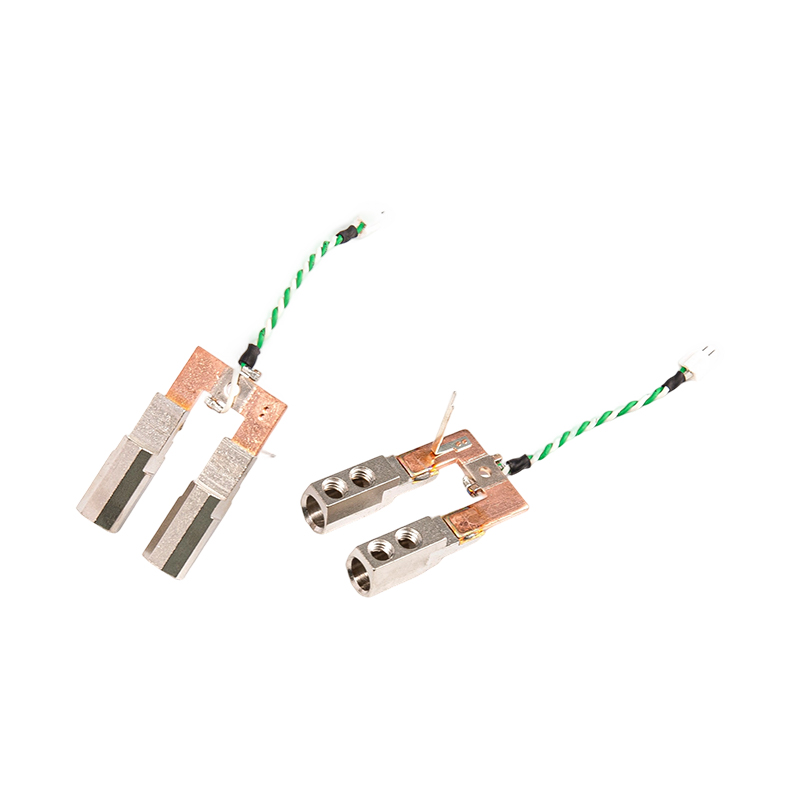

التحويلة هي جهاز يستخدم لتوزيع السائل أو التيار وفقا لنسبة معينة أو شروط محددة. يستخدم على نطاق واسع في الصناعات والمختبرات وأنظمة الطاقة والقياس الإلكتروني. وتتمثل وظيفتها الأساسية في تحويل مائع أو تيار دخل واحد إلى قنوات إخراج متعددة من خلال تصميم هيكلي معقول، وبالتالي تحقيق نقل متعدد القنوات، والتحكم الدقيق، وتوزيع الإشارة. هناك أنواع مختلفة من التحويلات، بما في ذلك التحويلات من النوع T، والنوع Y، والتحويلات الدوارة، وهي مناسبة لسيناريوهات التطبيق المختلفة. وفي مجال القياس الإلكتروني تنقسم التحويلات أيضًا إلى نوعين: خارجية وداخلية. تُستخدم التحويلات الخارجية عادة لتوسيع نطاق الأميتر، بينما يتم دمج التحويلات الداخلية داخل الجهاز. تتمثل مزايا التحويلات في كفاءتها العالية والتحكم الدقيق والاستقرار. يمكنها تحقيق نقل السوائل متعدد القنوات، وتحسين كفاءة العمل، وضبط تدفق كل قناة فرعية حسب الحاجة لضمان استقرار معدل التدفق وتدفق السائل في كل قناة.
Zhejiang Fanhar Electronics Co., Ltd. هي مصنع صيني مخصص مصنع مقاومات تحويل التيار و تحويلة التيار الدقيقة المصنعون، وهي مؤسسة وطنية عالية التقنية متخصصة في البحث والتطوير والتصنيع والمبيعات للمرحلات. تُستخدم منتجاتنا على نطاق واسع في أنظمة المنازل الذكية، والطاقة الجديدة الكهروضوئية، وأكوام الشحن، والعدادات الذكية، والتحكم الصناعي، وغيرها من المجالات.
حاليًا، لدينا فريق محترف يضم ما يقرب من 500 موظف، ونشغل 30 خط إنتاج مؤتمت بالكامل، ويتم تصدير 40% من منتجاتنا إلى أكثر من 20 دولة حول العالم. لخدمة عملائنا بشكل أفضل وتلبية متطلبات السوق، نقوم باستمرار بتحسين منتجاتنا وتقنيات التصنيع، ونستثمر 6%-8% من إيرادات المبيعات السنوية في البحث والتطوير والابتكار.
مع التركيز القوي على الابتكار التكنولوجي، تم الاعتراف بنا كمؤسسة وطنية عالية التقنية ومركز بحث وتطوير إقليمي، ونمتلك أكثر من 40 براءة اختراع وطنية. حصلت منتجاتنا على شهادات دولية، بما في ذلك ISO9001 وISO14001 وISO45001، بالإضافة إلى شهادات UL وTUV وCQC الموثوقة، وتتوافق تمامًا مع توجيهات الاتحاد الأوروبي ROHS/REACH.
مع الحفاظ على معدل رضا تسليم يبلغ 98%، تخدم منتجاتنا قادة الصناعة العالميين مثل Huawei وBull وEaton في تطبيقات المنازل الذكية والتحكم الصناعي والطاقة الجديدة وعدادات الطاقة. بالنظر إلى المستقبل، ستواصل Fanhar Electronics توسيع الطاقة الإنتاجية وتعميق حضورنا في سوق الطاقة الجديدة، سعيًا لتصبح مزودًا رائدًا في صناعة المرحلات. نحن نقدم مقاومة تحويل التيار المستمر للبيع.
الفهم الأساسي للمرحلات المرحل هو جهاز تحويل تلقائي يستخدم إشارة تيار صغيرة للتحكم في دائرة ذات تيار مرتفع. في الأتمتة الصناعية، والأجهزة المنزلية، وأنظمة الطاقة، ومعدات الاتصالات، تعمل المرحلات بمثابة "جسر" و"حارس". يمكنهم تضخيم...
اقرأ المزيدوظيفة مرحل الإشارة الصغيرة في مسارات التحكم منخفضة الطاقة A تتابع الإشارة تم تصميمه لتبديل الدوائر ذات التيار المنخفض والجهد المنخفض بشكل موثوق، دون إحداث ضوضاء أو مقاومة اتصال يمكن أن تشوه إشارة القياس أو الت...
اقرأ المزيدال FH63NE هو عالية الأداء، وعالية الحالية تتابع الطاقة الجديدة تم تطويره بواسطة FANHAR لأنظمة الطاقة الكهروضوئية وإمدادات الطاقة الجديدة. يتميز بقدرة تبديل اتصال 120 أمبير، وأبعاد 71 مم × 43 مم × 24.6 مم، ...
اقرأ المزيدلماذا يتصرف تبديل التيار المستمر بشكل مختلف عند الطاقة العالية يعد تبديل التيار المباشر عند الجهد العالي مشكلة هندسية مختلفة تمامًا عن تبديل التيار المتردد. في دائرة التيار المتردد، يعبر التيار بشكل طبيعي الصفر حوالي مائة مرة في...
اقرأ المزيدA المقاوم التحويلة الحالية عبارة عن مكون دقيق منخفض المقاومة مصمم لقياس التيار الكهربائي عن طريق إنتاج انخفاض صغير ومتناسب في الجهد عبر أطرافه. استنادًا إلى قانون أوم (V = I × R)، تقوم هذه المقاومات بتحويل تدفق التيار إلى إشارة جهد قابلة للقياس، مما يتيح مراقبة دقيقة للتيار دون تعطيل تشغيل الدائرة بشكل كبير.
يتم نشر هذه المكونات الأساسية على نطاق واسع عبر إلكترونيات الطاقة، وأنظمة إدارة البطاريات، والأتمتة الصناعية، وتطبيقات السيارات حيث يعد الاستشعار الحالي الدقيق أمرًا بالغ الأهمية لتحسين الأداء ومراقبة السلامة.
تعمل مقاومات التحويل الحالية على مبدأ واضح ومباشر:
اختيار المناسب المقاوم التحويلة الحالية يتطلب تقييمًا دقيقًا للعديد من المواصفات الرئيسية:
تحويلة التيار الدقيقة تمثل المقاومات أعلى مستوى من تكنولوجيا الاستشعار الحالية، وهي مصممة للتطبيقات التي تتطلب دقة واستقرارًا استثنائيين. تعمل هذه المكونات المتخصصة على تقليل أخطاء القياس من خلال اختيار المواد وعمليات التصنيع المتقدمة.
تشمل الفروق الرئيسية في التحويلات الحالية الدقيقة ما يلي:
| المعلمة | تحويلة التيار الدقيقة | المقاوم التحويلة القياسية |
| درجة الدقة | 0.01% - 0.1% | 0.5% - 5% |
| TCR (جزء في المليون/درجة مئوية) | ±5 إلى ±50 | ±50 إلى ±200 |
| التعامل مع الطاقة | منخفض إلى متوسط (0.1 وات - 10 وات) | نطاق واسع (0.5 واط - 500 واط) |
| نوع الاتصال | 4-سلك كلفن قياسي | 2-سلك أو 4-سلك |
| التطبيقات النموذجية | المعايرة والطبية والفضاء | الصناعية والسيارات والمستهلك |
| النظر في التكلفة | قسط | فعالة من حيث التكلفة |
مقاومات تحويلة التيار المستمر تم تحسينها خصيصًا لتطبيقات التيار المباشر، وتتميز بطرق البناء التي تعالج التحديات الفريدة لقياس التيار المستمر:
التحويلات الكهربائية يتم تصنيعها باستخدام تقنيات مختلفة، كل منها يقدم مزايا مميزة:
يمثل قطاع السيارات أحد أسرع الأسواق نمواً في العالم المقاوم التحويلة الحاليةs مدفوعة بكهربة المركبات والأنظمة الإلكترونية المتقدمة. تشمل التطبيقات الهامة ما يلي:
الاستفادة من التطبيقات الصناعية تحويلة التيار الدقيقةs ل:
مدمج المقاوم التحويلة الحاليةs تمكين الوظائف المتقدمة في:
لتحقيق أقصى قدر من الدقة مع المقاومة المنخفضة المقاوم التحويلة الحاليةs ، يعد تنفيذ اتصالات كلفن (4 أسلاك) المناسبة أمرًا ضروريًا. تفصل هذه التقنية المسارات الحاملة للتيار عن مسارات استشعار الجهد، مما يزيل الأخطاء الناجمة عن مقاومة الرصاص والاتصال.
تتضمن إرشادات التنفيذ ما يلي:
تبديد الطاقة في مقاومات تحويلة التيار المستمر يولد حرارة يمكن أن تؤثر على دقة القياس. تتطلب الإدارة الحرارية الفعالة ما يلي:
وضع التحويلات الكهربائية داخل الدوائر يؤثر على أداء النظام:
| التكوين | المزايا | اعتبارات |
| استشعار الجانب المنخفض | قياس بسيط للجهد (مرجعي أرضي)، وتضخيم أقل تكلفة | لا يمكن اكتشاف قصور التحميل على الأرض، مما يزيد من احتمالية التحميل على الأرض |
| استشعار عالي الجانب | يحافظ الكشف الكامل عن الأخطاء على مرجع التحميل الأرضي | يتطلب مكبرات صوت تفاضلية ذات رفض عالي للوضع المشترك |
تحديد الأمثل المقاوم التحويلة الحالية تتضمن القيمة موازنة عوامل متعددة:
يؤثر تكوين السبائك بشكل مباشر تحويلة التيار الدقيقة الأداء:
في حين أن المصطلحات غالبا ما تستخدم بالتبادل، فإنها عادة ما تشير إلى حالات استخدام مختلفة. المقاومات الحسية الحالية هي بشكل عام مكونات منخفضة المقاومة مدمجة في الدوائر الإلكترونية للمراقبة والتحكم، ومصممة باستجابة ترددية يمكن التحكم فيها للتطبيقات الدقيقة. المقاومات التحويلة الحالية غالبًا ما ترتبط بقياسات التيار العالي ويمكن استخدامها في تطبيقات توزيع الطاقة أو الأجهزة أو القياس. كلاهما يعتمد على نفس مبدأ قانون أوم ولكنهما يختلفان في الحجم والبناء وبيئة التطبيق.
اختيار المناسب resistance involves calculating based on your maximum current and desired voltage drop. Use the formula R = V ÷ I, where V is your target sense voltage (typically 50-100mV), and I is the maximum current. For example, measuring 50A with a 75mV drop requires R = 0.0015Ω (1.5mΩ). Ensure the resulting power dissipation (P = I² × R) stays within the resistor's rating with at least 25% safety margin. Lower resistance minimizes power loss but produces smaller signals requiring more sensitive measurement circuits.
يقيس TCR (معامل درجة حرارة المقاومة) مقدار تغير المقاومة مع درجة الحرارة، معبرًا عنه بجزء في المليون/درجة مئوية (جزء في المليون لكل درجة مئوية). بالنسبة لمقاومة تحويلة ذات 100 جزء في المليون/درجة مئوية TCR ومقاومة أولية 100 أوم، فإن تغير درجة الحرارة بمقدار 50 درجة مئوية يؤدي إلى تحول في المقاومة بمقدار 0.5 أوم. يؤثر هذا بشكل مباشر على دقة القياس، فارتفاع TCR يعني خطأ أكبر مع اختلاف درجة الحرارة. قسط تحويلة التيار الدقيقةs يوفر TCR منخفضًا يصل إلى ±10 جزء في المليون/درجة مئوية، وهو ضروري للسيارات (-40 درجة مئوية إلى 125 درجة مئوية) والتطبيقات الصناعية حيث تكون تقلبات درجات الحرارة كبيرة.
يستخدم اتصال كلفن (4 أسلاك) أربعة أطراف: اثنتان لحمل التيار ومحطتين مخصصتين لقياس الجهد. يؤدي هذا إلى التخلص من الأخطاء الناتجة عن مقاومة الرصاص والاتصال، والتي يمكن أن تؤدي إلى أخطاء قياس بنسبة 10-15% في تكوينات السلكين عند قياس التحويلات بمدى ملي أوم. استخدم اتصالات كلفن للجميع تحويلة التيار الدقيقة التطبيقات، خاصة عندما تكون قيم المقاومة أقل من 10mΩ أو عندما تكون الدقة أفضل من 0.5% مطلوبة. يتضمن التنفيذ توجيه خطوط الاستشعار من داخل منصات المقاوم والحفاظ على أطوال أثر متساوية.
المقاوم التحويلة الحاليةs توفر دقة أعلى (خاصة عند التردد المستمر/التردد المنخفض)، وتكلفة أقل، واستجابة ترددية أوسع، ولكنها تولد الحرارة (فقدان I²R) ولا توفر عزلًا كلفانيًا. توفر أجهزة استشعار تأثير هول عزلًا متأصلًا وفقدانًا ضئيلًا للطاقة، ولكنها تتميز بدقة متوسطة تتأثر بالمجالات المغناطيسية الخارجية، وبتكلفة أعلى. بالنسبة لتطبيقات التيار المستمر التي تتطلب دقة عالية، مثل أنظمة إدارة البطارية، عادةً ما تُفضل مقاومات التحويل. تُفضل مستشعرات القاعة عندما يكون العزل أمرًا بالغ الأهمية أو في تطبيقات التيار العالي حيث يكون تبديد الحرارة أمرًا مثيرًا للقلق.
معايير الصناعة مقاومات تحويلة التيار المستمر تنتج عادةً 75 مللي فولت عند التيار المقنن، على الرغم من أن متغيرات 50 مللي فولت و100 مللي فولت شائعة أيضًا. يضمن هذا التقييس التوافق مع عدادات اللوحة التناظرية وأدوات القياس المصممة لنطاقات الجهد المحددة هذه. على سبيل المثال، تحويلة 100A/75mV لديها مقاومة 0.00075Ω، في حين أن تحويلة 50A/75mV لديها مقاومة 0.0015Ω. عند اختيار التحويلات للمعدات الموجودة، تحقق من متطلبات الجهد الكامل لجهاز القياس لضمان القياس والدقة المناسبين.
نعم، المقاوم التحويلة الحاليةs تعمل لقياس التيار المتردد، ولكن الاعتبارات تختلف عن تطبيقات التيار المستمر. تُظهر التحويلات السلكية محاثة يمكن أن تسبب تحولات طورية وأخطاء قياس عند الترددات الأعلى. توفر الرقائق المعدنية أو الصفائح المعدنية محاثة أقل وأداء أفضل للتيار المتردد. بالنسبة لتطبيقات التيار المتردد النقي، غالبًا ما يتم تفضيل محولات التيار (CTs) لأنها توفر العزل وتتعامل مع التيارات العالية دون توليد الحرارة. ومع ذلك، بالنسبة لمتطلبات التيار المتردد المتحيز للتيار المستمر أو نطاق التردد الواسع، تظل مقاومات التحويل فعالة عند تحديدها بشكل صحيح لاستجابة التردد.
تتضمن مصادر الخطأ الأساسية ما يلي: الانجراف الحراري (يتم تقليله عن طريق اختيار مواد منخفضة TCR)، ومقاومة الرصاص (يتم التخلص منها عبر وصلات كلفن)، والجهد الكهربي الحراري (يتم تقليله من خلال الاستخدام المتسق للمواد وتدرجات درجة الحرارة)، ومشكلات تخطيط ثنائي الفينيل متعدد الكلور (يتم معالجتها من خلال توجيه التتبع المناسب ووضع مكبر الصوت)، والتسخين الذاتي (يتم إدارته من خلال التصميم الحراري وتخفيض درجة الحرارة). تشمل العوامل الإضافية جودة اللحام ومقاومة التلامس عند الأطراف والتداخل الكهرومغناطيسي. يمكن أن يؤدي اتباع إرشادات تخطيط الشركة المصنعة وتنفيذ الإدارة الحرارية المناسبة إلى تقليل الخطأ الإجمالي إلى أقل من 0.1% في التطبيقات الدقيقة.
لتطبيقات السيارات، ابحث عن المقاوم التحويلة الحاليةs مع مؤهل AEC-Q200 - المعيار العالمي لاختبار إجهاد المكونات السلبية في بيئات السيارات. وتشمل الشهادات المهمة الإضافية ISO9001 (إدارة الجودة)، وISO14001 (البيئية)، وISO45001 (الصحة والسلامة المهنية). بالنسبة للأسواق الدولية، يضمن الاعتراف بـ UL وشهادة TUV والامتثال لتوجيهات الاتحاد الأوروبي ROHS/REACH الالتزام التنظيمي. تضمن هذه الشهادات قدرة المكونات على تحمل نطاقات درجات حرارة السيارات (-40 درجة مئوية إلى 125 درجة مئوية)، والاهتزاز، ومتطلبات الموثوقية على المدى الطويل.
حساب تبديد الطاقة باستخدام P = I² × R، حيث I هو الحد الأقصى للتيار المستمر، وR هي مقاومة التحويل. تطبيق هامش أمان بنسبة 25-50% فوق الطاقة المحسوبة. على سبيل المثال، مع 20A من خلال تحويلة 5mΩ: P = 20² × 0.005 = 2W. اختر مقاومة ذات تصنيف 3 وات أو أعلى. ضع في اعتبارك منحنيات تخفيض القدرة - يجب أن يتم تخفيض العديد من المقاومات فوق درجة حرارة محيطة تبلغ 70 درجة مئوية. بالنسبة للتطبيقات النبضية، تحقق من قدرة النبض للمقاوم حيث أن التعامل مع ذروة الطاقة غالبًا ما يتجاوز التصنيفات المستمرة. قم دائمًا بمراجعة أوراق بيانات الشركة المصنعة لمعرفة متطلبات التصنيف المحددة.
